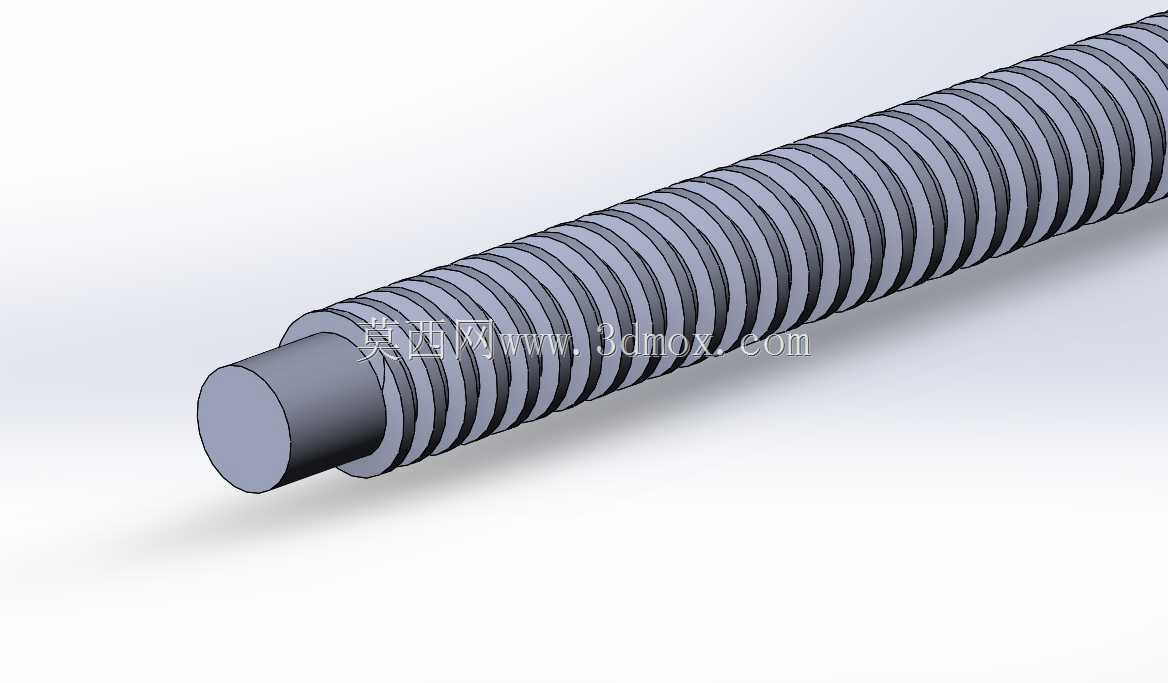

8mm直径梯形传动丝杠结构设计

这款8mm直径的梯形丝杠是直线传动系统中的核心执行部件，主要应用在小型自动化进给机构、桌面级制造设备、精密微调平台、小型输送定位装置等场景中，承担旋转运动到直线往复运动的转换功能，可在低速进给、轻载传动的工况下稳定传递动力，实现精准的直线位移输出。在实际设备运行过程中，丝杠通过与配套的铜制螺母配合，将驱动端输入的旋转扭矩转化为螺母副的直线推力，带动负载完成指定行程内的往复移动，相比滚珠丝杠结构，梯形丝杠具备自锁特性，在垂直安装的工况下无需额外加装制动装置即可防止负载下滑，大幅简化配套机构的设计复杂度，同时具备更强的抗粉尘、抗油污能力，在工况相对复杂的开放式传动场景中使用寿命更长，维护成本更低。设计过程中优先考虑了传动平稳性与安装适配性，螺纹牙型采用标准梯形截面，牙侧角度经过优化，有效降低螺纹副运行过程中的摩擦阻力，同时保证足够的接触面积来承载轴向载荷，避免长期运行出现牙型变形导致传动精度下降。丝杠整体采用等直径光轴加全段螺纹的结构形式，两端预留光轴段作为安装支撑位，可直接适配标准微型轴承座进行固定安装，无需额外加工轴肩结构，降低安装环节的加工难度。外形尺寸方面，丝杠公称直径设定为8mm，导程匹配小型设备常用的进给速率要求，整体杆身直线度控制在高精度公差范围内，避免高速往复运行时出现径向跳动影响传动精度，安装边界可适配多数小型设备的安装空间，两端支撑位的直径公差按照过渡配合标准设计，既保证装配时的同轴度要求，又不会出现装配过紧导致的安装困难。在功能特性上，这款丝杠的传动效率满足轻载场景的使用需求，运行过程中噪音低，无明显反向间隙，可配合步进电机或伺服电机实现精准的位置控制，在3D打印设备的Z轴升降机构、小型雕刻机的进给轴、实验室精密微调平台、小型物料推送装置中都能稳定发挥作用，适配的螺母可根据使用需求选择法兰式或圆柱式结构，灵活匹配不同的负载安装方式。
