12mm规格上银直线导轨滑块线性模组

　　在非标自动化设备的直线传动布局里，小规格线性导轨滑块的选型往往直接决定了工位的重复定位精度与运行平顺性，这款12mm规格的线性模组，对应市面上常用的上银同尺寸导轨安装标准，是桌面级小型自动化设备、检测工位、3D打印运动轴、小型点胶设备里最常用的直线运动承载部件。从实际应用场景来看，这类小尺寸导轨滑块多用于负载不大但对运动精度有要求的工位，比如消费电子组装工位的微型滑台、视觉检测设备的镜头移动轴、小型激光打标机的工件进给轴，相比更大规格的导轨，它的安装占用空间更小，运动阻力更低，适合短行程、高频次往复运动的工况。从功能特性上看，这款滑块采用双列滚珠循环结构，滑块与导轨配合的滚道经过精密磨削，运行时滚珠在滚道内循环滚动，

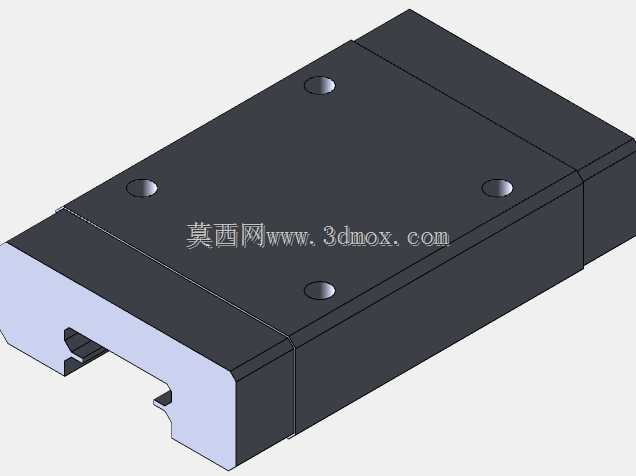

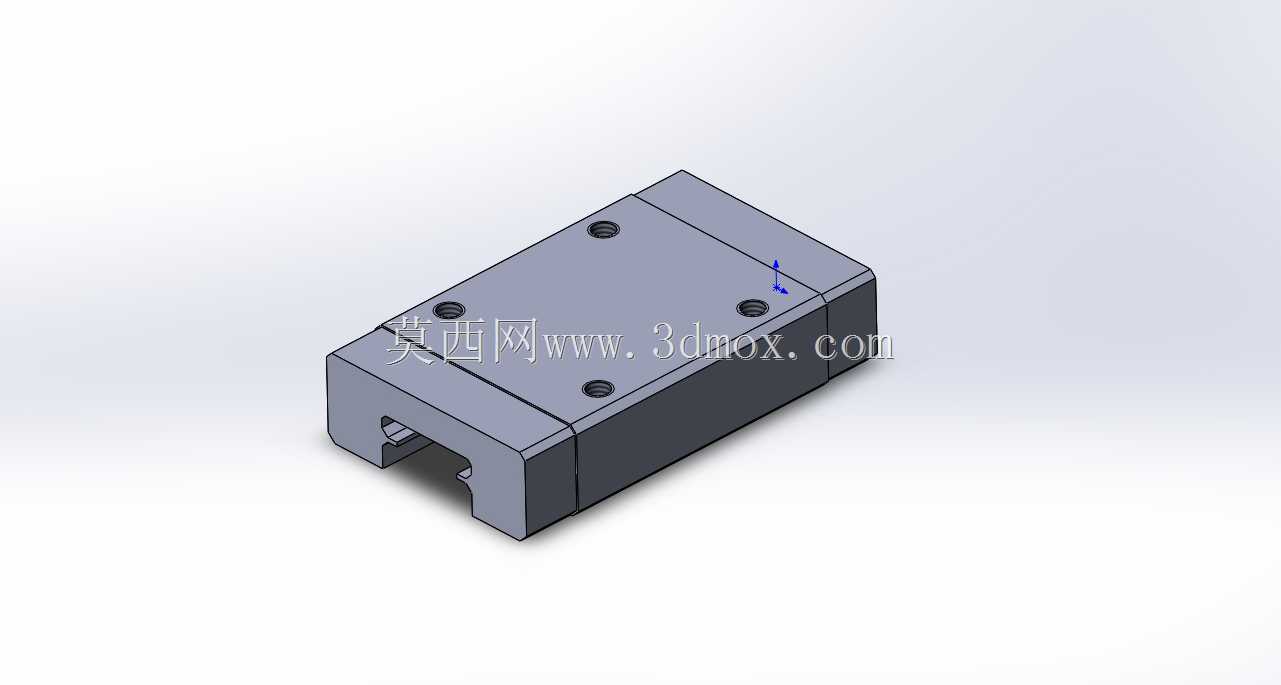

　　摩擦系数仅为滑动导轨的五十分之一，低速运行时不会出现爬行现象，能够实现微米级的进给定位；滑块两端的绿色端盖内置防尘密封结构，能够阻挡车间环境里的粉尘、切屑进入滑块内部滚道，延长维护周期，端盖侧面预留了油嘴安装位，可定期注入润滑脂维持滚珠与滚道的润滑状态，避免长期运行出现磨损卡顿。在设计思路上，这款模型完全还原了实物的安装边界尺寸，滑块顶面的四个安装沉孔位置、导轨的截面尺寸、滑块与导轨的配合间隙都按照实物1:1建模，结构设计人员在做整机布局时，可以直接调用这个模型完成安装孔位的对齐、运动行程的干涉检查，不需要反复测量实物尺寸调整装配关系。外形尺寸与安装边界方面，这款模组适配的导轨宽度为12mm，滑块的总长度、总宽度、

　　总高度都符合微型导轨的通用安装规范，滑块顶面的安装孔间距、螺纹规格都与同规格标准导轨滑块完全一致，导轨部分可根据实际行程需求截取对应长度，模型里滑块与导轨的配合面预留了合理的装配间隙，模拟真实装配时的公差配合状态，不会出现建模时的过约束问题。在实际设备装配中，这类小规格导轨的安装基准面需要做平面度处理，安装时要注意滑块与导轨的平行度校准，避免侧向受力导致滑块运行阻力增大、磨损加快，这款模型在建模时也还原了滑块侧面的基准面特征，方便设计人员在装配时对齐安装基准。不同于大负载导轨的厚重结构，这款12mm规格的线性模组整体重量更轻，运动惯量小，搭配小型伺服电机或者步进电机就能实现高速往复运动，适合对设备整体重量有要求的移动式工位，

　　比如安装在机械臂末端的执行器移动轴，不会给机械臂带来过大的额外负载。从结构细节来看，滑块内部的滚珠回流通道、保持架结构都做了还原，能够直观展示线性模组的内部传动原理，对于刚接触机械传动设计的人员来说，也可以通过这个模型理解滚动直线导轨的工作方式，在做选型计算时，可以直接参考模型的尺寸参数核算额定动负载、静负载，匹配对应工位的负载需求，避免选型过大造成成本浪费，或者选型过小导致使用寿命不足。
