工业V槽铝型材截面结构三维设计

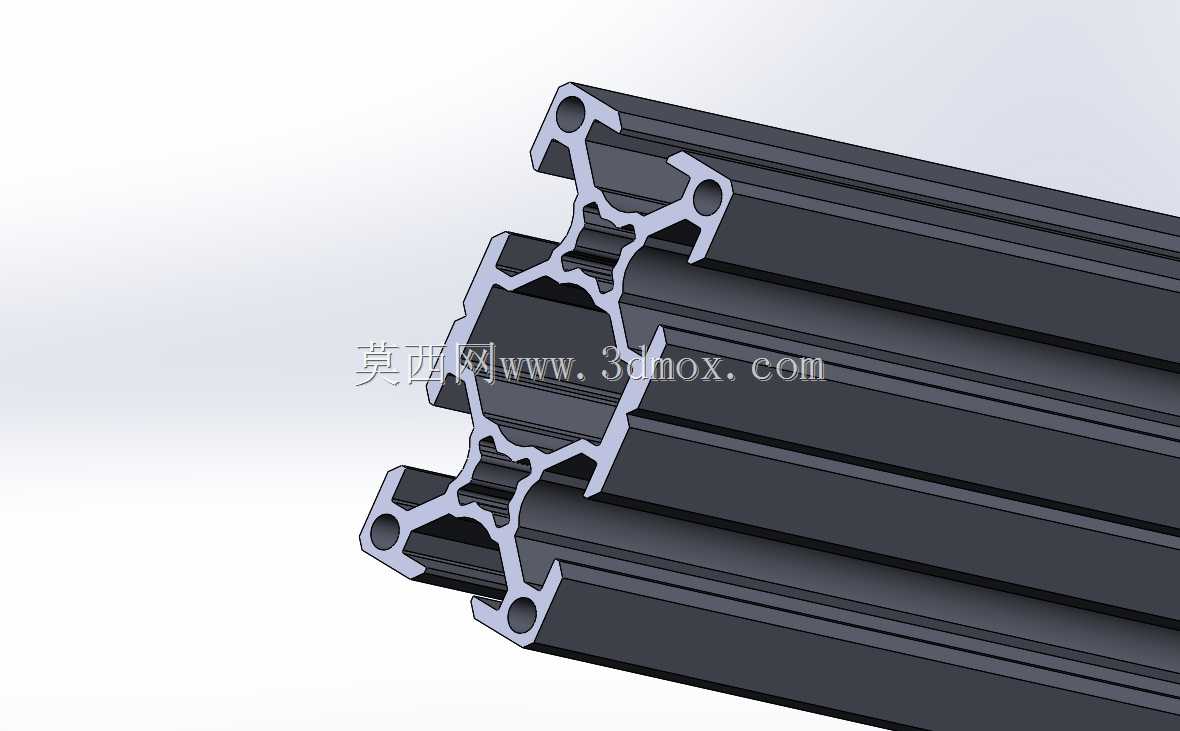

　　这款V槽截面型材的设计，最初是针对自动化设备框架搭建中，传统方管型材安装定位繁琐、附件适配性差的痛点做的优化，在3C电子组装线、小型检测设备机架、桌面级工装台架的搭建场景里，这类带V型导向槽的型材已经逐步替代了部分普通平槽铝型材，核心优势就在于槽道本身可以直接作为直线运动的导向基准，不需要额外加装外置导轨就能实现滑动模组的顺畅运行，能大幅压缩小型设备的整体安装空间。从截面结构来看，型材四周对称布置的V型槽道做了45度倒角处理，槽口的圆弧过渡是经过反复调整的，既可以保证配套的偏心滚轮能够顺利卡入槽内，又能避免槽口应力集中导致运输、安装过程中出现磕碰变形，中间的镂空筋板采用了X型交叉布局，相比同米重的实心筋板结构，抗扭刚度提升了近三成，

　　同时还能降低型材挤压生产时的材料消耗，控制单米重量。在实际选型使用时，首先要明确安装边界：这款型材的截面外接尺寸适配常规的20系列、40系列型材连接标准，端面上的安装孔位中心距和通用T型螺母的槽道尺寸完全匹配，不需要单独定制连接角件，直接用市面上通用的型材螺栓、角码就能完成拼接，相邻两根型材垂直拼接时，端面的平面度公差控制在0.1mm以内，拼接后框架的整体平面度不需要额外做铣削加工就能满足大部分轻型设备的安装要求。设计过程中，针对V槽的工作面做了特殊的壁厚强化，槽道受力面的壁厚比普通安装槽厚0.8mm，因为当滚轮在槽内做往复直线运动时，接触面会承受持续的滚动摩擦，壁厚不足的话长期使用会出现槽道磨损塌陷，导致滑动精度下降，

　　强化后的槽道可以满足线速度0.5m/s以内的轻型滑动模组长期运行需求，不需要额外加装耐磨衬条。另外，型材截面的四个边角做了R1.5的圆角处理，避免安装调试过程中尖锐边角划伤操作人员，中间的镂空腔室除了提升抗扭性能之外，还可以直接走设备的气管、传感器线缆，不需要额外在型材外部加装线槽，让设备整体外观更整洁，线缆也不会因为外露被运动部件剐蹭破损。在数控加工环节，这款型材的截面轮廓是连续的闭合曲线，没有突变的锐角结构，CNC下料切割时不会出现崩边问题，端面攻丝、钻沉头孔的位置都预留了足够的加工余量，不会因为筋板太薄导致攻丝时出现滑牙、开裂的问题。很多做小型自动化设备的工程师在搭建机架时，经常会遇到导轨安装面需要反复校平的问题，

　　这款型材的V槽在挤压生产时就通过高精度模具保证了槽道的直线度，每米长度内的槽道直线度误差不超过0.2mm，安装滚轮模组时只需要将型材两端固定牢靠，不需要额外铣削安装面就能满足滑动精度要求，能节省大量的现场装配调试时间。如果是用于有洁净要求的生产车间，这款型材的表面可以做阳极氧化处理，V槽的工作面氧化层厚度控制在8-12μm，既可以提升表面耐磨性能，又不会因为氧化层太厚导致滚轮和槽道的配合间隙变大，影响滑动顺畅度。需要注意的是，这款型材的承重边界是单米长度简支状态下，中部集中载荷不超过80kg，如果需要搭建更长跨度的框架，要在型材中部加装支撑立柱，避免长期负载出现型材下挠变形，影响V槽导向精度。另外，V槽内可以配套填入防尘密封条，在多尘的生产环境下使用时，能避免切屑、灰尘落入槽道内部，导致滚轮运行卡滞，延长滑动组件的使用寿命。在做三维建模时，这个截面的参数化设计是完全关联的，修改槽道深度、筋板厚度、整体截面尺寸时，整个型材的模型可以自动更新，不需要重新绘制草图，能大幅提升同系列不同规格型材的建模效率，也方便工程师在做设备方案设计时，快速调整型材规格来匹配不同的负载、安装空间要求。
