ROV水下推进器新旧结构设计

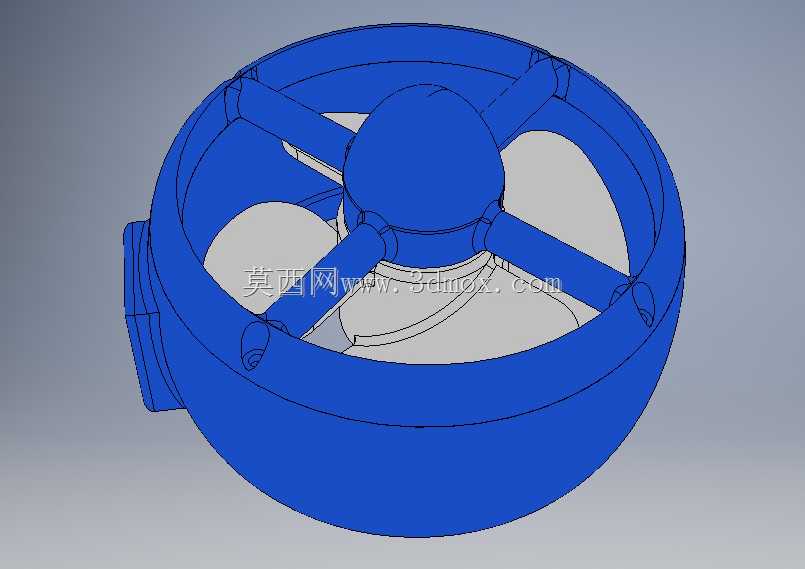

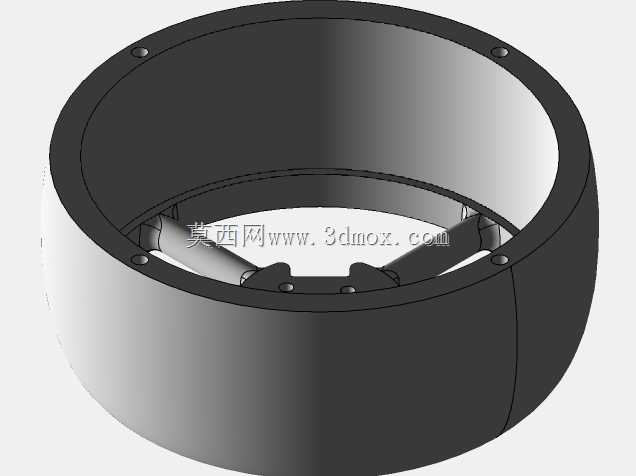

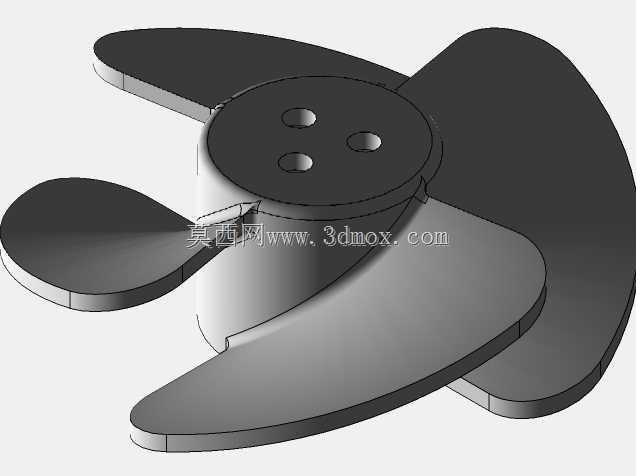

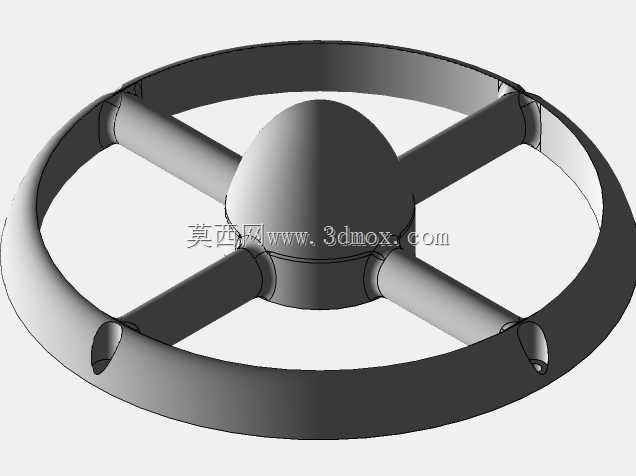

这款ROV推进器是面向小型自制遥控潜水器开发的核心动力部件，主要应用于民用小型水下观测机器人、水下作业潜器、个人DIY水下探测装置等场景，能够为潜器提供水下航行的前后推进动力，也可通过多组搭配实现潜器的转向、悬停姿态调整，适配浅水域水下探查、水下拍摄、小型水下作业任务的动力需求。该推进器采用环形导流罩集成式结构设计，整体为圆筒状外形，导流罩内壁设置多道径向支撑筋连接中心的电机安装座，既能够对内部叶轮形成防护，避免水下杂物缠绕桨叶，也可以规整桨叶驱动的水流方向，减少水流紊流带来的动力损耗，提升推进效率。推进器前端设置流线型导流帽，能够降低迎水阻力，让水流更顺畅地进入桨叶工作区域，减少航行过程中的水流冲击噪音与阻力损耗。设计上选用成熟的小型无刷电机作为动力核心，针对水下使用场景做了专门的密封防护设计，将电机的磁体、线圈等带电部件通过亚克力密封结构与水体完全隔离，避免水体渗入导致电路短路，同时兼顾了密封结构的厚度控制，不会过度增加推进器的整体重量与外形尺寸，适配小型潜器有限的安装空间。从安装边界来看，该推进器整体为对称式圆筒结构，侧面预留有安装固定接口，可通过卡箍或者螺栓直接固定在潜器的框架上，安装时只需保证推进器轴线与潜器航行方向平行即可，不需要额外设计复杂的转接结构，安装维护都十分便捷。新旧版本的结构在剖面图中可清晰看到差异，新版本对支撑筋的布局做了优化，调整了筋条的截面形状与分布角度，在保证结构强度的前提下进一步降低了筋条对水流的阻挡作用，同时优化了密封结构的压紧方式，提升了长期水下工作的密封可靠性，桨叶的叶型也做了适配调整，匹配电机的转速特性，能够在相同功率下输出更大的推力，同时降低运转时的振动，提升潜器水下航行的稳定性。
