自制遥控潜水器ROV推进器结构设计

　　在民用小型遥控潜水器的DIY制作与小型水下作业设备开发场景中，动力推进单元的适配性、防水可靠性与制作成本一直是制约爱好者与小型研发团队推进项目落地的核心痛点，这款适配NTM28-30无刷电机的推进器结构，正是针对这类需求完成的可直接3D打印制作的结构方案。从实际水下作业的使用场景来看，小型ROV常被用于近岸浅水区的水下观测、养殖区网箱巡检、小型水下物体搜寻、船体近表面附着物检查等场景，这类场景不需要工业级ROV的大推力与超高耐压等级，但要求推进单元结构紧凑、安装便捷、防水逻辑简单可靠，同时能让制作者通过普通FDM3D打印机完成结构件制作，不需要复杂的机加工工序。

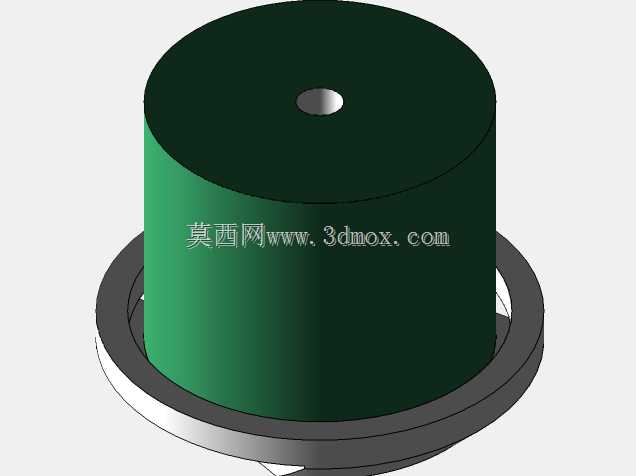

　　这款推进器的核心设计思路围绕“适配成熟商用无刷电机+简化防水结构+降低制作门槛”展开，没有采用工业推进器复杂的动密封组件与集成式电机设计，而是直接选用航模领域应用极广、供应链成熟、采购成本低的NTM28-30外转子无刷电机作为动力核心，结构件全部围绕该电机的安装尺寸做适配设计。结构设计上，电机安装腔的内壁做了与电机外圆过盈配合的定位筋，既可以保证电机安装后的同轴度，避免电机轴转动时出现偏摆带来的振动与效率损失，也能在灌注密封层时为密封材料提供附着的凹凸结构，减少密封层脱开的风险。防水设计没有采用传统的机械动密封结构，而是直接将电机的磁铁与线圈部分通过丙烯酸材料整体覆盖密封，把电机的带电部分与转动部分做物理隔离，这种密封方式不需要精密加工的密封件配合，也不存在动密封件长期磨损后漏水的隐患，非常适合个人制作者与小批量试制场景，只要密封层灌注均匀无气泡，就能满足浅水区作业的防水要求。

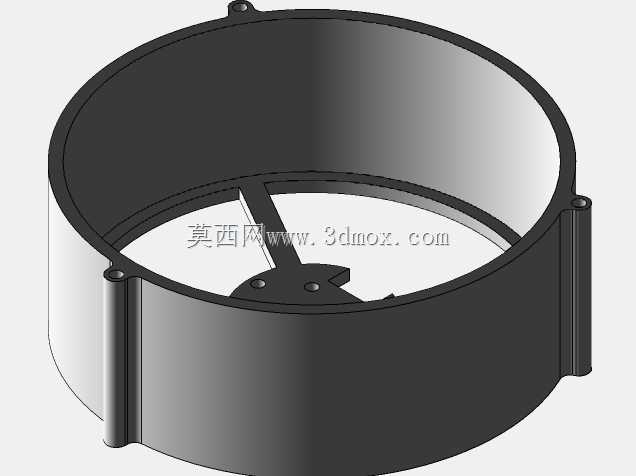

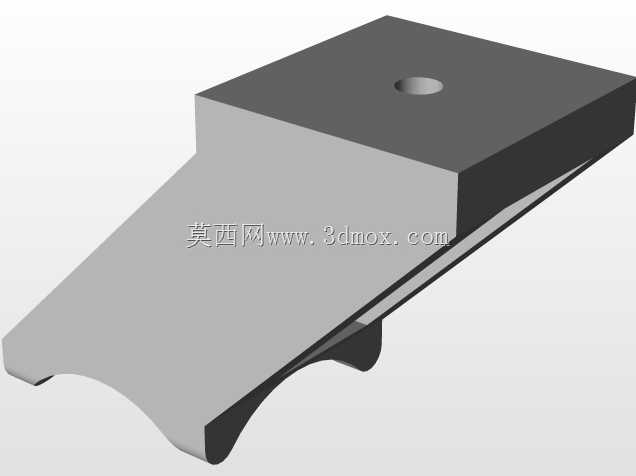

　　从安装边界来看，整个推进器的筒体结构外径适配常规28系列无刷电机的安装尺寸，轴向长度预留了电机出线与螺旋桨安装的安全距离，输出轴的伸出长度经过计算，既保证螺旋桨安装后不会与筒体端面产生摩擦，也不会因为轴伸过长带来轴系刚性不足的问题。筒体外侧预留了标准化的安装凸台与安装孔位，可以直接通过螺栓固定在ROV的框架型材上，不需要额外设计转接支架，安装时只需要保证推进器轴线与ROV的设计推力方向平行，就能避免推力损失带来的姿态控制偏差。筒体内部的流道做了顺滑的过渡设计，减少水流经过推进器时的紊流损失，提升螺旋桨的工作效率，同时筒体本身也作为电机的防护结构，避免水下杂物、网线、水草等缠绕螺旋桨或者撞击电机本体。

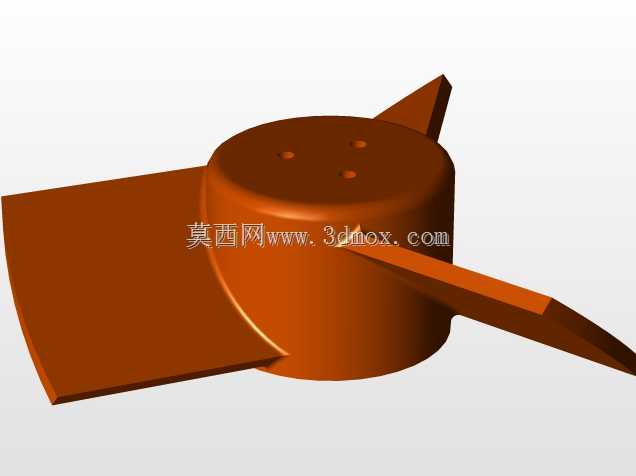

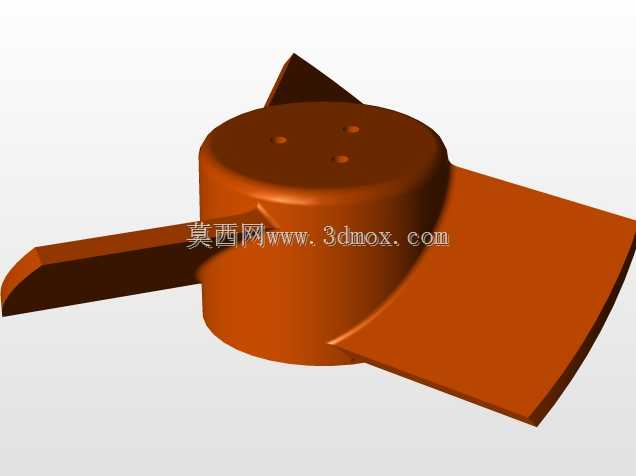

　　在实际使用中，这款推进器可以根据ROV的动力布局需求，分别布置在设备的水平推进与垂直推进位置，多台推进器配合就能实现ROV的前进、后退、转向、升沉等全向动作。结构件的3D打印适配性上，所有结构都做了无倒扣设计，打印时不需要添加支撑结构或者只需要极少的支撑，普通PLA、PETG等常用3D打印材料都能满足结构强度要求，制作者只需要按照设计尺寸打印结构件，完成电机的密封处理后，就能快速组装出可用的推进单元，不需要复杂的装配工装与调试工序。针对水下使用的特殊需求，结构的边角位置都做了圆角过渡处理，避免尖锐边角在装配或者使用过程中划伤密封层或者操作人员的防水手套，同时也能减少水流经过结构表面时的阻力。整个结构没有采用特殊的非标零件，所有紧固件都选用标准件，进一步降低了整个推进单元的制作难度与物料采购成本，非常适合小型ROV研发阶段的动力方案验证，以及个人DIY潜水器项目的快速搭建。
