可3D打印分体式排风扇冷却风机结构

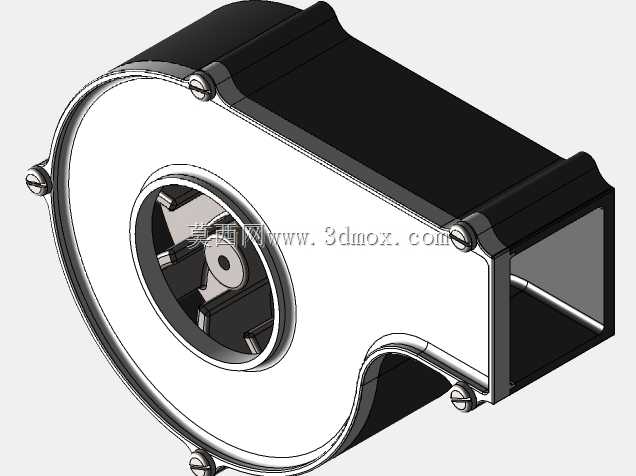

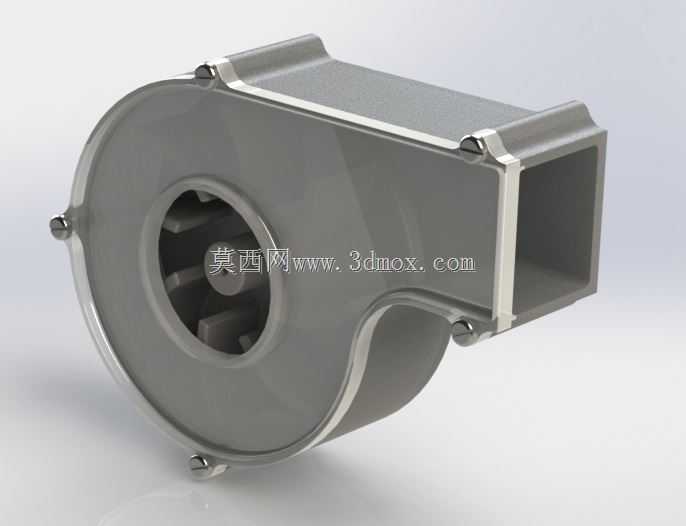

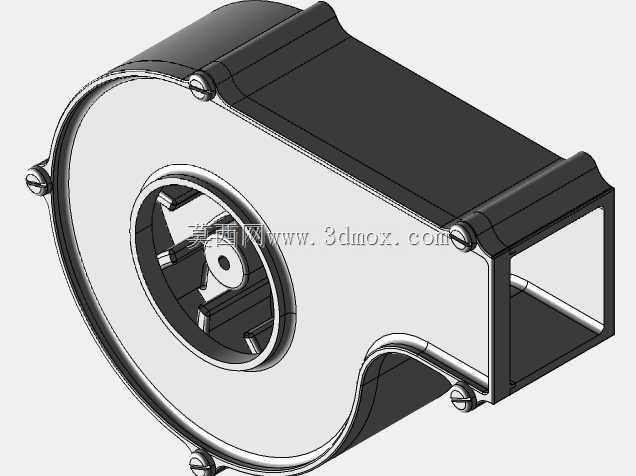

这款分体结构的排风冷却装置，可广泛适配桌面级电子设备散热、小型密闭空间通风换气、3D打印机仓体温控、DIY创客项目的气流循环等多种场景，能够在有限的安装空间内实现定向气流输送，完成局部热量快速排出、环境空气置换的实际功能，相比一体式成品风机，它的分体结构更便于使用者根据实际安装需求调整进出风方向，适配不同的安装位开孔尺寸。

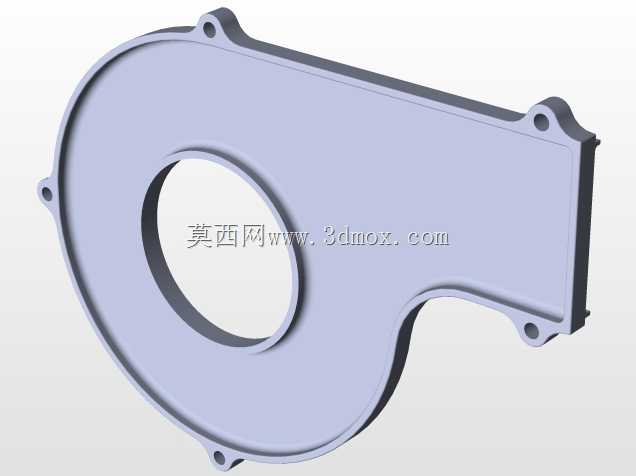

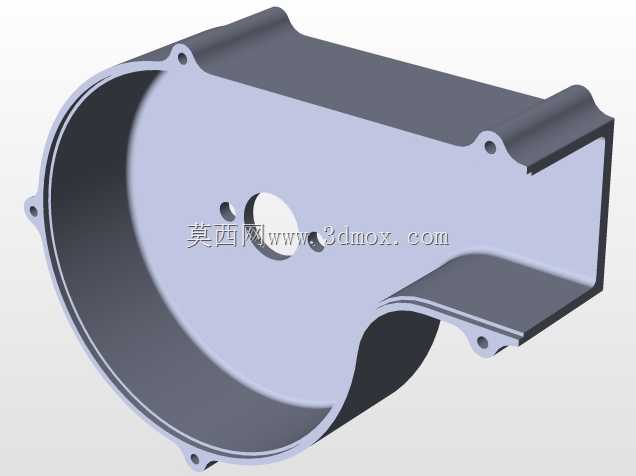

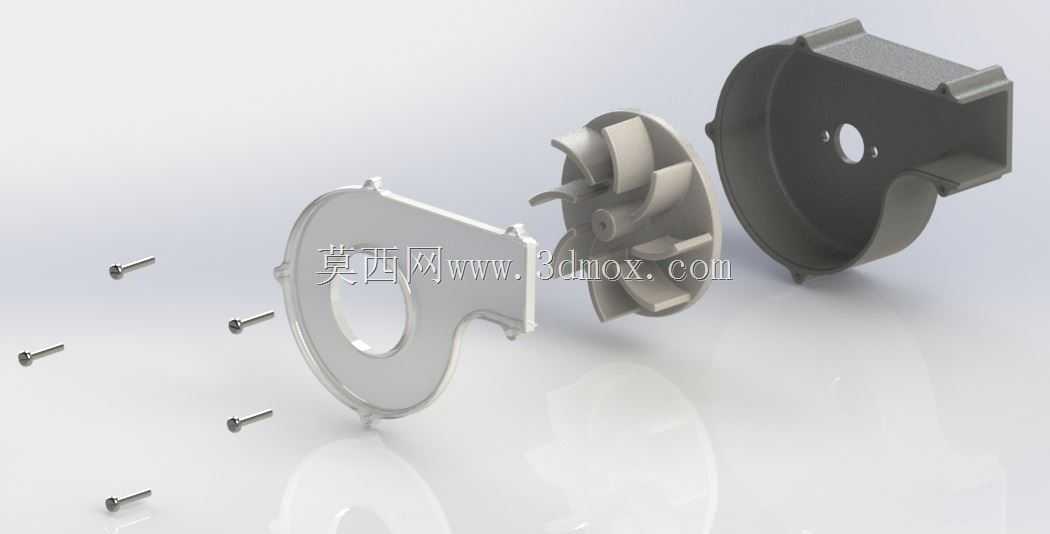

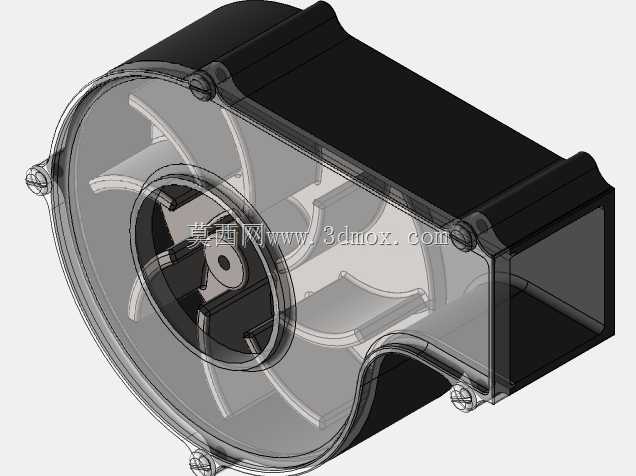

从功能特性来看，装置采用离心式叶轮设计，相比普通轴流扇叶能够提供更高的风压，可在带有一定风道阻力的场景下稳定输送气流，避免因风道弯折、滤网遮挡导致的风量衰减问题；蜗壳型流道经过曲面顺滑处理，能够有效降低气流在壳体内的紊流损耗，减少运行过程中的气动噪音，同时壳体采用前后对合的装配结构，配合多颗标准紧固件完成锁紧，既保证了壳体拼接处的密封性，减少气流泄漏损失，也方便后期拆解清理叶轮积灰、维护内部结构。

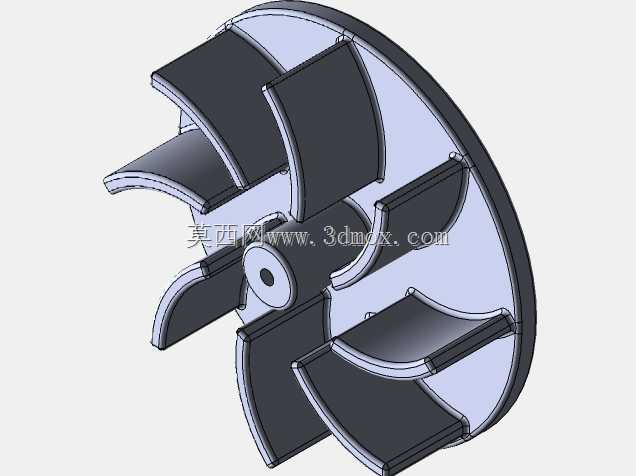

设计过程中充分考虑了3D打印的工艺适配性，所有部件均做了打印友好的结构优化：壳体壁厚控制在均匀的2mm区间，避免打印过程中出现壁厚不均导致的翘曲变形；叶轮的叶片曲面做了无支撑角度优化，常规FDM打印机无需额外添加支撑即可完成打印，减少后期支撑拆除的打磨工作量；前后壳体的对接位设计了定位止口，装配时无需额外对齐即可保证同轴度，降低装配难度。安装边界方面，整体结构的外形轮廓适配100mm以内的安装空间，进出风口预留了标准的管道对接位，可直接连接常见的通风软管，安装孔位采用通用的沉头孔设计，可直接使用常规自攻螺丝完成设备固定，无需额外定制连接配件。叶轮与壳体的配合间隙控制在0.3mm，既保证了叶轮转动时不会剐蹭壳体内壁，也避免间隙过大导致的风压回流损失，实际测试中可在低转速下实现稳定的气流输出，满足小型场景的排风冷却需求。
