30mm见方微型直流散热轴流风机结构

这款微型轴流散热风机是面向紧凑空间散热需求开发的小型送风部件，核心应用场景覆盖各类对安装尺寸有严苛限制的电子设备内部，包括迷你ITX主机、嵌入式工控板、小型网络交换机、桌面级3D打印机控制模块、车载影音导航主机、便携储能电源内部功率器件散热位，也可用于小型LED驱动电源、路由器光猫这类长期运行的民用数码设备的主动散热环节，在狭小的设备腔体内完成定向空气导流，带走PCB板上芯片、功率管、电容等发热元件积聚的热量，避免元器件因长期高温出现性能衰减、寿命缩短甚至过热烧毁的问题。

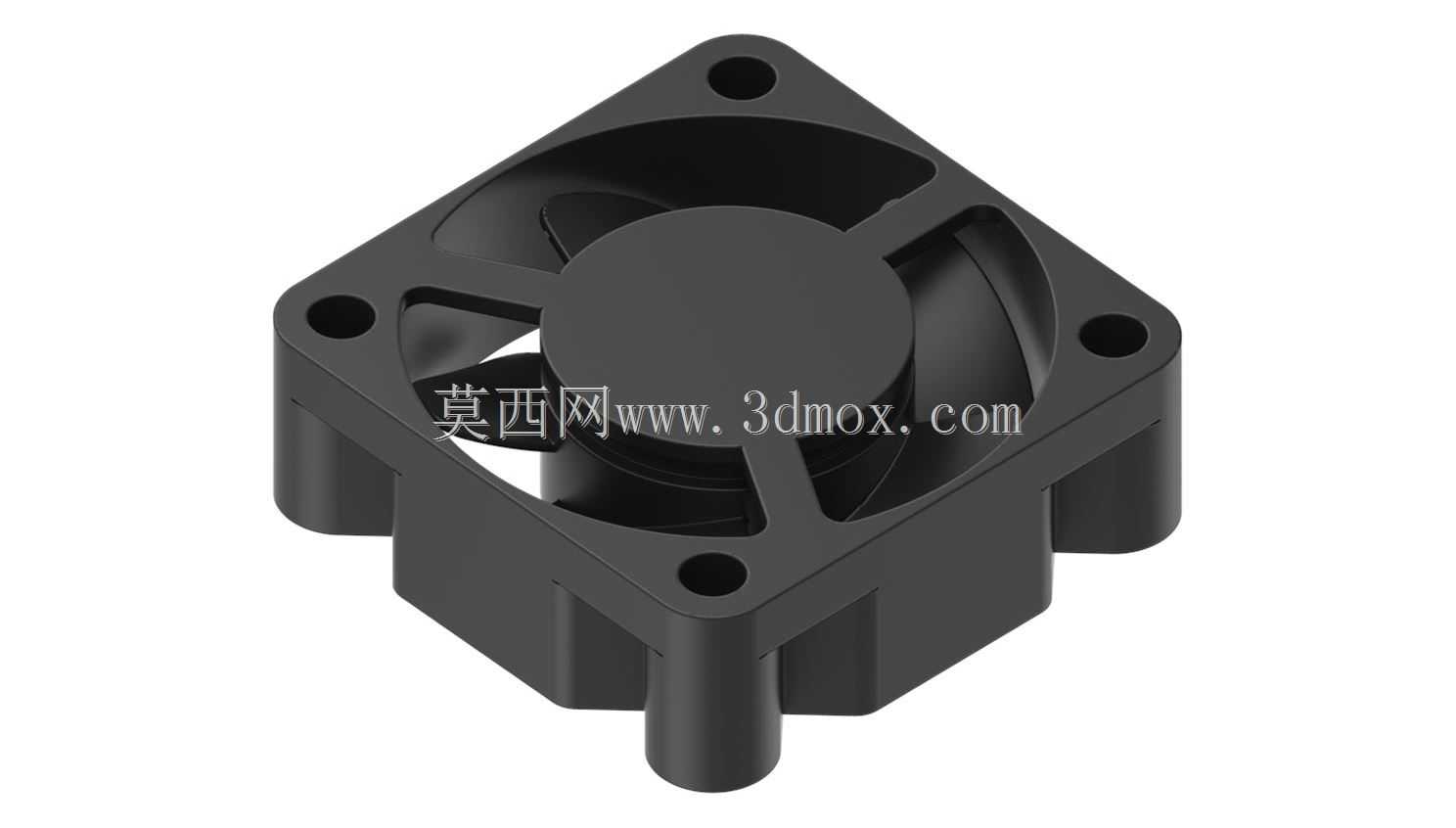

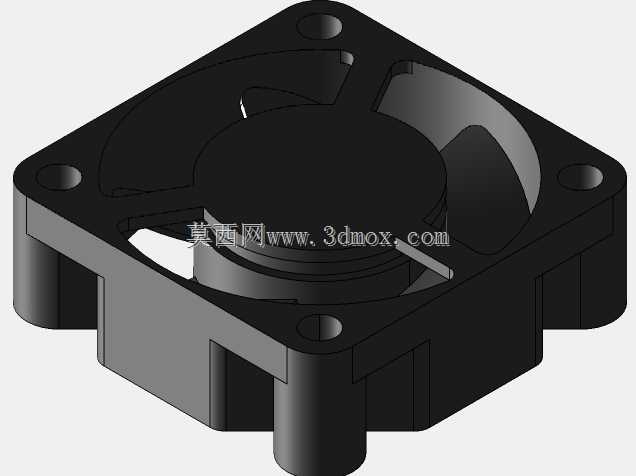

从功能特性来看，这款风机采用常规轴流送风结构，中心轮毂内置驱动转子与叶片总成，外框为一体式方形注塑结构，四个角预留标准安装孔位，可通过自攻螺丝或者减震胶钉直接固定在设备壳体或者散热鳍片上，安装后叶片与外框内壁保留均匀的转动间隙，既避免叶片转动时蹭到外框产生异响与磨损，也能尽可能减小边缘漏风，提升送风效率。外框侧边预留出线位，方便供电线路引出连接设备供电回路，整体结构无多余突出部件，不会占用额外的设备内部空间。

设计过程中首先锚定了30×30×10mm的核心安装边界，这是小型电子设备散热领域非常通用的一个安装尺寸规格，四个安装孔的孔距严格匹配行业通用标准，能够直接替换同规格的市售成品风机，无需额外修改设备的安装结构。叶片采用大倾角后掠式设计，在有限的10mm厚度尺寸内尽可能提升叶片的有效送风面积，兼顾低转速下的送风量与运行静音表现，避免风机运行时产生过大的风噪影响设备使用体验。中心轮毂的尺寸经过优化，在容纳内部驱动电机的前提下尽可能缩小直径，扩大有效过风面积，提升中心区域的空气流通效率。外框的四个边角做了小圆角过渡，避免安装时尖锐边角划伤操作人员或者设备内部的线材，安装孔位周边做了局部加厚处理，提升螺丝锁附时的结构强度，避免多次拆装后出现孔位开裂的问题。整体结构设计充分考虑了量产注塑的工艺要求，所有壁厚保持均匀，无明显的壁厚突变与倒扣结构，能够直接开模量产，适配大规模工业化生产的需求，安装后能够在紧凑空间内持续稳定提供定向送风，满足小功率发热器件的长期散热需求。
