伺服驱动可控式蠕动阀结构设计

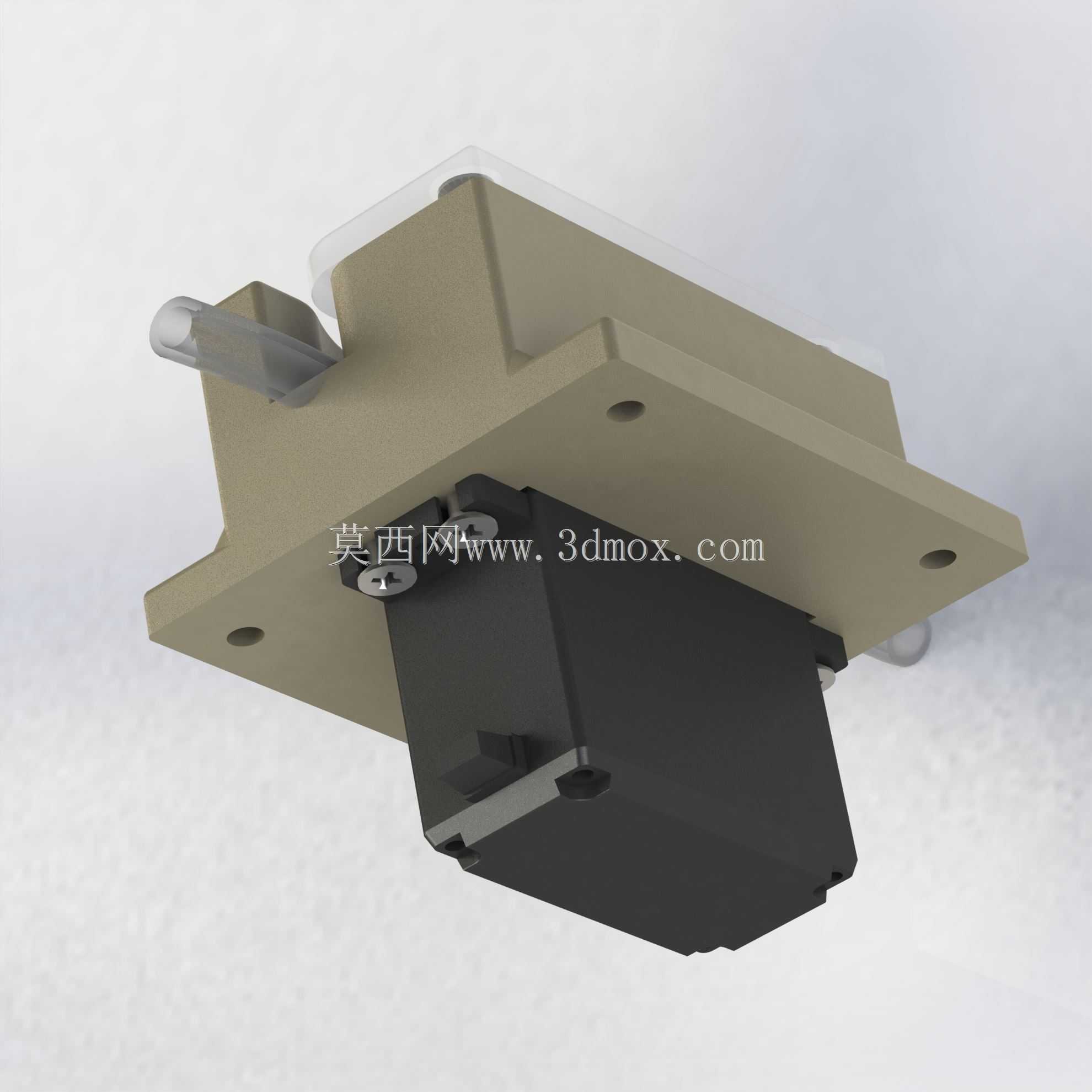

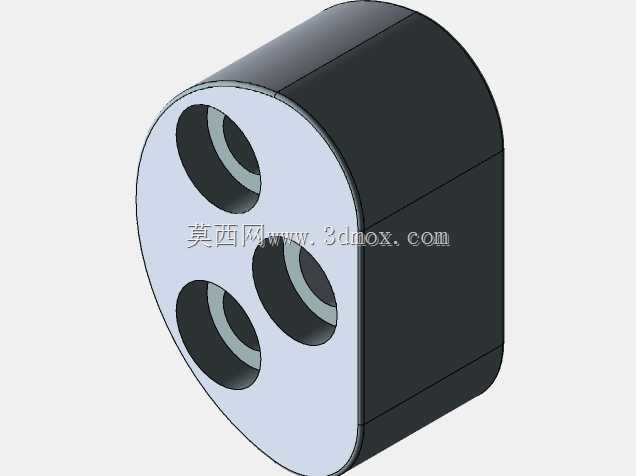

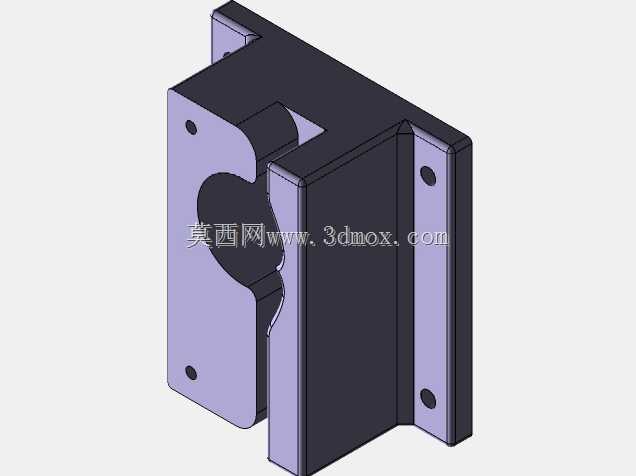

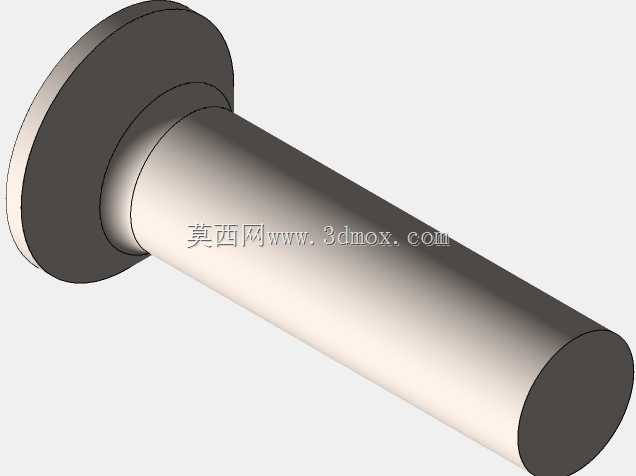

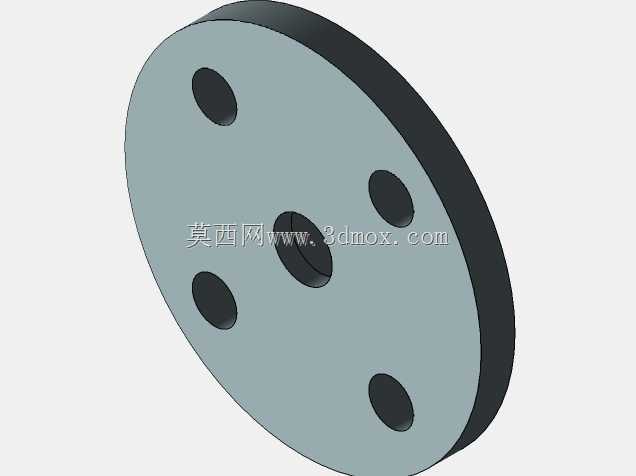

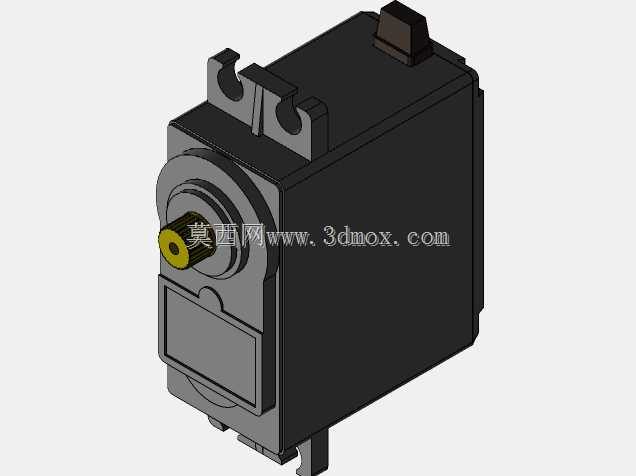

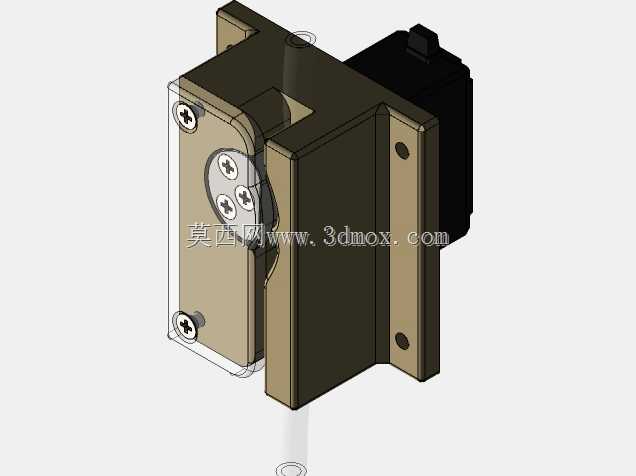

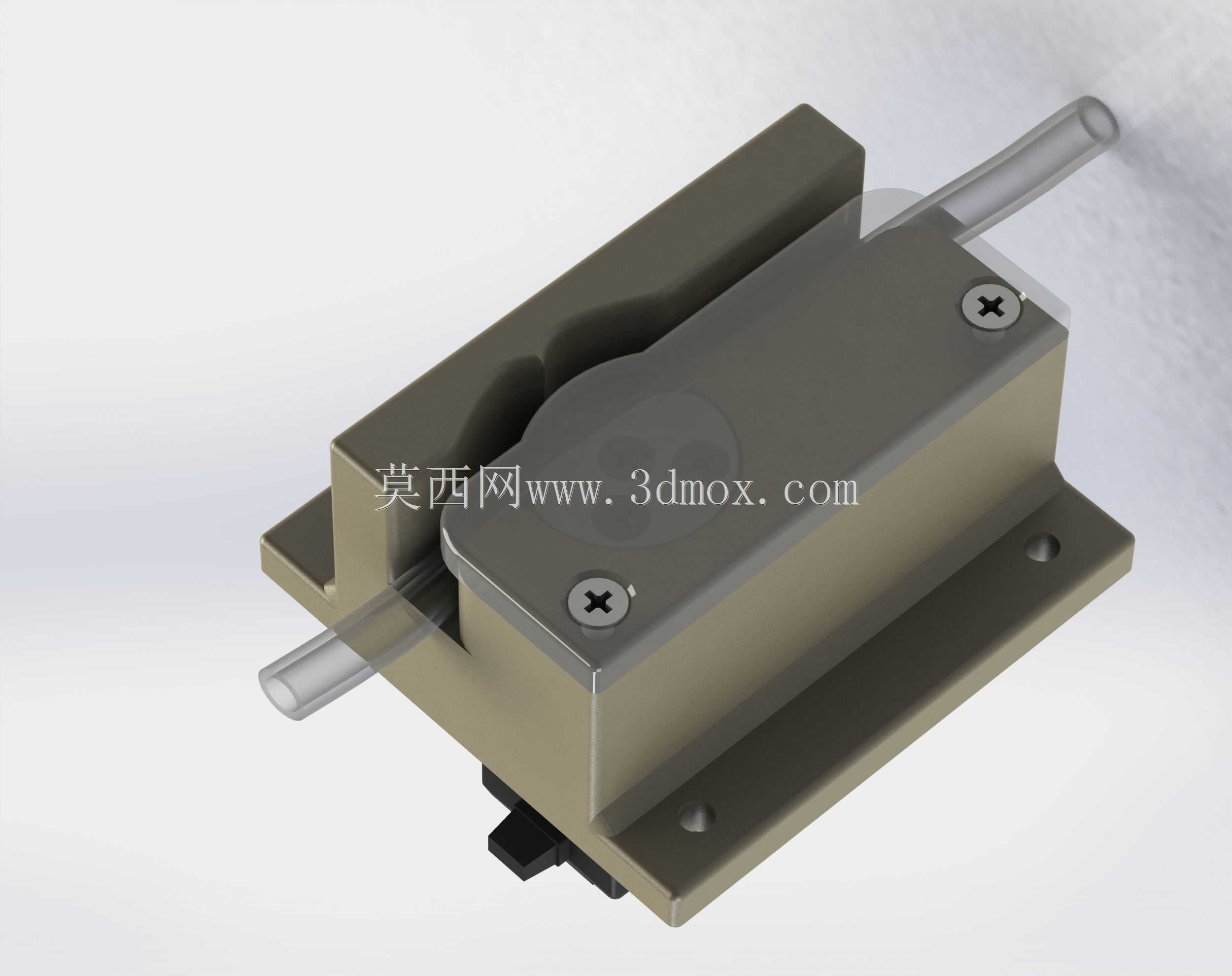

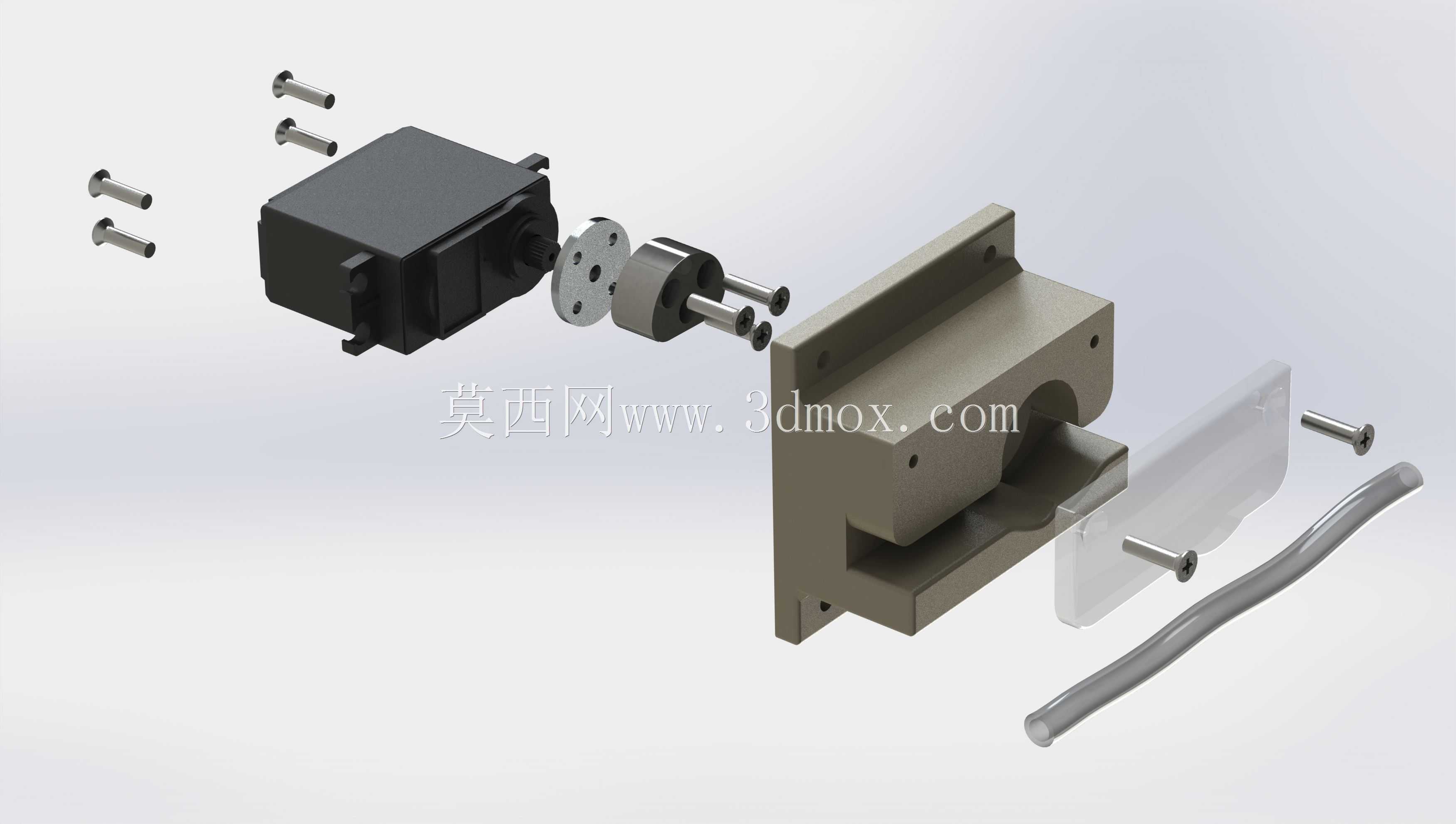

这款蠕动阀的核心执行单元采用标准伺服电机作为动力源，区别于传统蠕动泵的连续挤压输送逻辑，该结构定位为管路流体的通断与流量精准调控部件，可通过伺服电机的转角编程，实现对硅管通流截面的线性控制，既可以完成完全截断、完全导通的开关动作，也可以通过调整压块的下压行程，实现不同开度下的流量调节，适配小流量、高精度的流体控制场景。从实际应用场景来看，这类结构目前大量搭载在医疗检验设备的试剂管路系统中，比如生化分析仪的试剂取样支路、家用小型冲牙器的水路控制模块、化学测试设备的微量试剂输送单元，以及小型制药设备的药液分路控制环节，相比传统电磁阀，蠕动阀的控制元件不与输送介质直接接触，仅通过挤压外置硅管实现控制，不存在介质腐蚀阀体、阀腔残留积液的问题，更换管路即可完成维护，交叉污染风险极低。在设计思路上，整个结构做了模块化拆分，伺服电机通过标准安装法兰与阀座主体连接，电机输出轴通过偏心凸轮结构将旋转运动转化为压块的直线往复运动，压块与硅管接触的面做了圆弧过渡处理，避免挤压过程中割伤硅管外壁，延长管路使用寿命；阀座上预留了标准的硅管安装槽，可适配常用外径的医用级硅管，管路安装时直接卡入槽位即可，无需额外的管接头固定，装配效率较高。考虑到创客与小批量设备开发的需求，整个结构的所有零件均做了3D打印适配优化，没有复杂的倒扣结构与极小尺寸特征，采用普通FDM打印机即可完成所有结构件的打印制作，打印完成后搭配标准伺服电机、配套紧固件即可完成组装，组装后可直接通电测试功能，无需二次加工修整。从安装边界来看，阀座主体的安装面预留了四个对称布置的螺丝安装孔，安装孔位间距符合小型自动化设备的通用安装规范，可直接固定在设备的安装平板上，整体结构的外轮廓尺寸紧凑，不会占用过多的设备内部安装空间，电机的接线端朝向外侧，方便与设备的控制板进行接线连接；压块的行程做了机械限位设计，即使伺服电机出现过转情况，也不会过度挤压硅管造成管路破裂，提升了结构运行的可靠性。在实际选型搭配时，可根据管路的通径大小、需要的控制压力选择对应扭矩的伺服电机，常规小流量场景下采用普通9g微型伺服即可满足驱动需求，若需要控制更大通径的管路、承受更高的流体压力，只需更换更大扭矩的伺服电机，阀座主体结构无需做修改，适配灵活性较强。
