20mm规格微型轴流散热风机结构设计

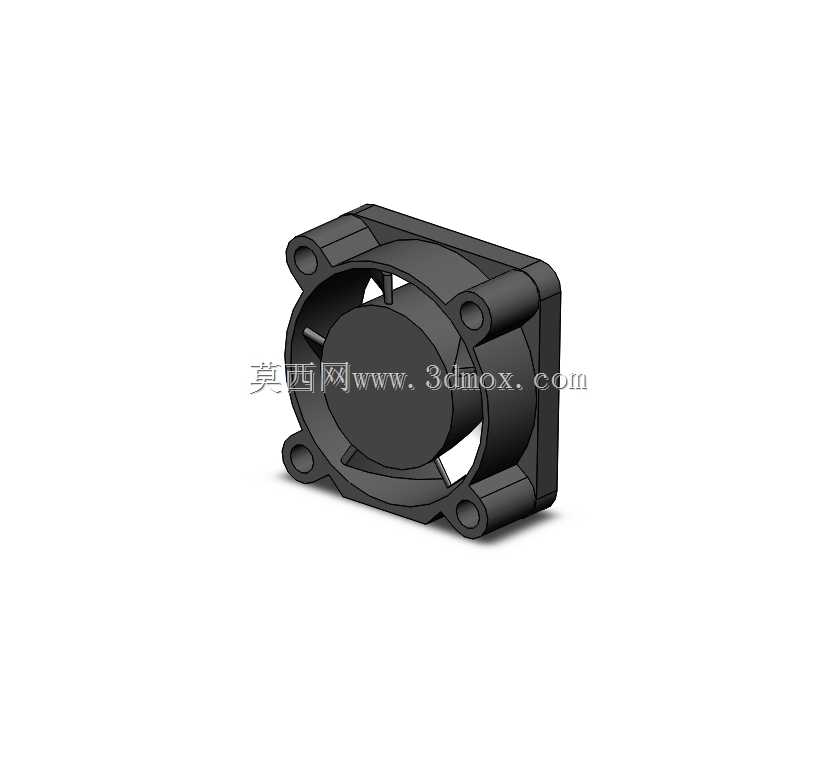

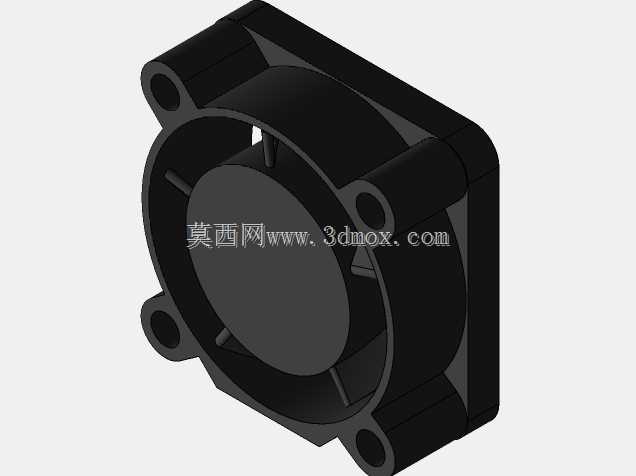

这款20mm见方的微型轴流散热风机，是面向紧凑空间电子设备热管理需求开发的通风散热部件，核心应用场景覆盖小型工控主板、嵌入式计算模块、迷你路由设备、微型投影模组、便携检测仪器等内部安装空间极度受限的电子电器产品，承担设备内部热空气与外部环境的对流交换职能，避免核心元器件因持续积热出现性能衰减、寿命折损甚至热击穿故障。从实际使用场景来看，这类小尺寸风机往往布置在PCB板旁的预留安装位，或是紧贴发热芯片的散热鳍片侧边，在低转速运行状态下即可形成稳定的定向气流，将芯片、功率元件工作产生的热量顺着风道带出设备腔体，相比被动散热结构，能在同等体积下提升30%以上的散热效率，同时不会占用过多宝贵的设备内部空间。在功能特性设计上，这款风机采用常规轴流送风结构，叶轮与外框采用一体化适配设计，外框四个角预留标准安装孔位，可通过螺丝直接固定在设备壳体或PCB安装柱上，安装对位便捷，无需额外设计复杂的固定结构。叶轮采用多叶片倾斜布局，在保证送风效率的同时尽可能降低运转风噪，适配对静音有一定要求的民用及办公类电子设备；外框侧边做了加厚加强筋设计，既提升了整体结构强度，避免安装锁紧时出现框体变形，也能对叶轮形成可靠防护，防止装配过程中异物触碰叶轮造成卡滞损坏。设计过程中重点考量了安装边界的适配性，整体外形严格控制在20mm×20mm的方形轮廓内，厚度适配常规微型风机的通用尺寸，安装孔的孔距、孔径均匹配行业通用的微型风机安装规范，可直接替换同规格的市售标准产品，无需对原有设备的安装结构做修改。风道设计上做了进出风侧的导流优化，进风侧框边做了圆弧过渡处理，减少气流进入时的紊流损耗，出风侧对应叶轮送风方向做了导向结构，让气流更集中地指向发热区域，避免无效散流影响散热效果。整体结构兼顾了安装便利性、运行可靠性与散热实用性，完全适配小空间电子设备的散热改装、新品开发的结构选型需求，能在极小的安装空间内满足设备持续工作的通风散热要求。
