电路板加工定位夹持工装结构设计

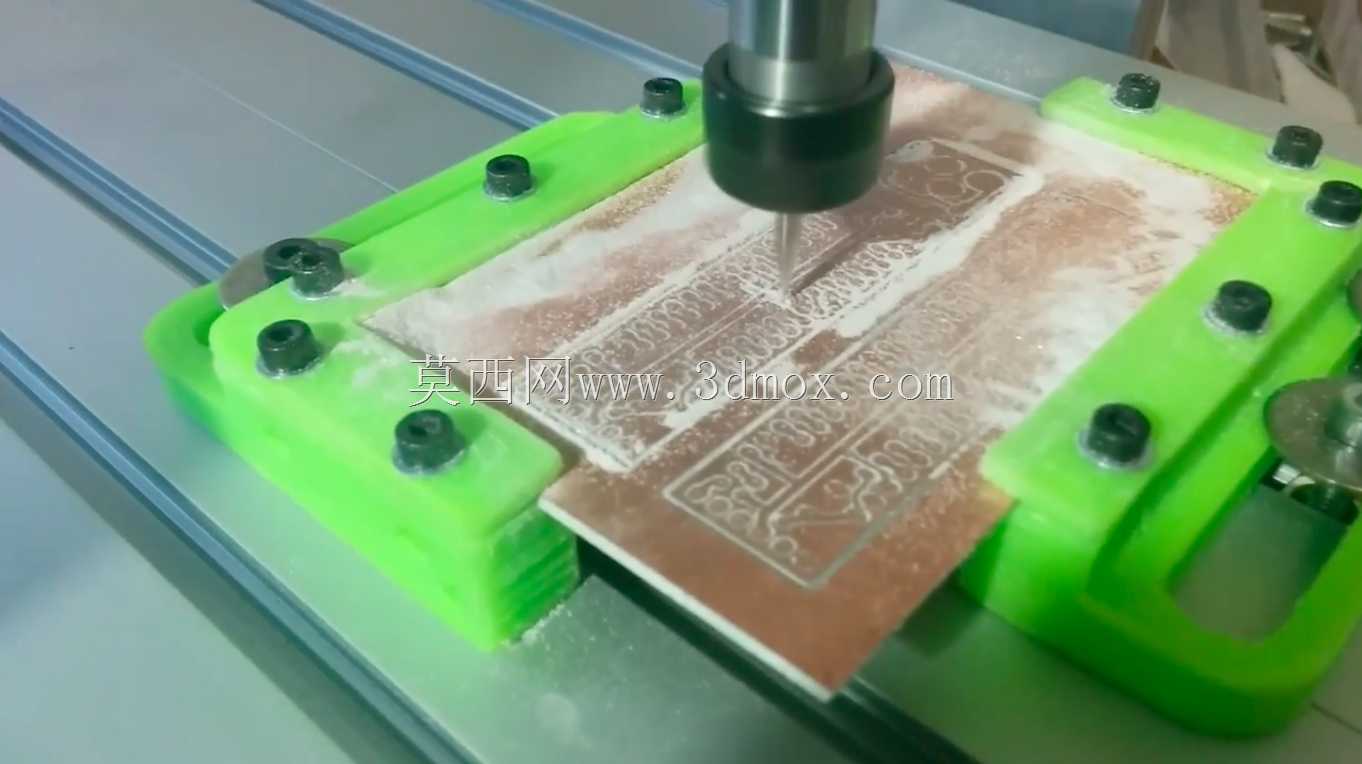

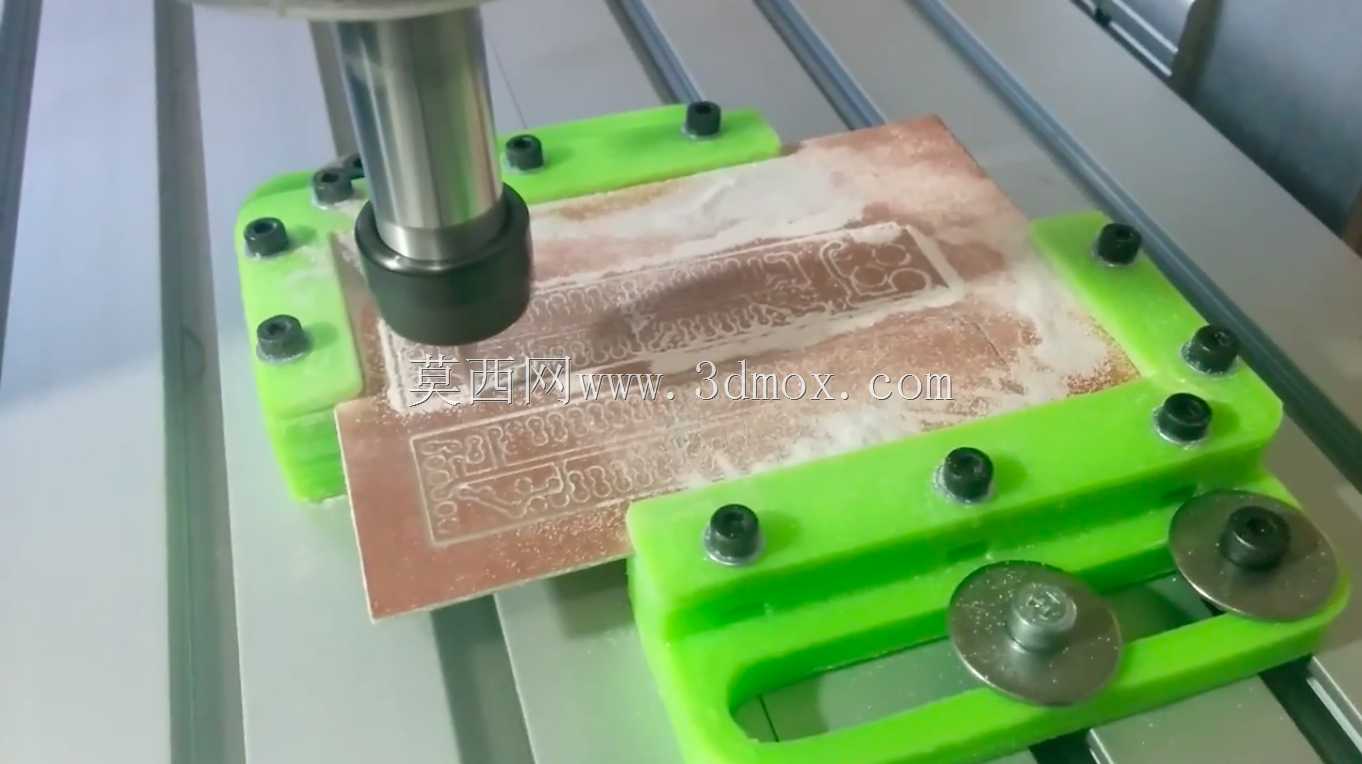

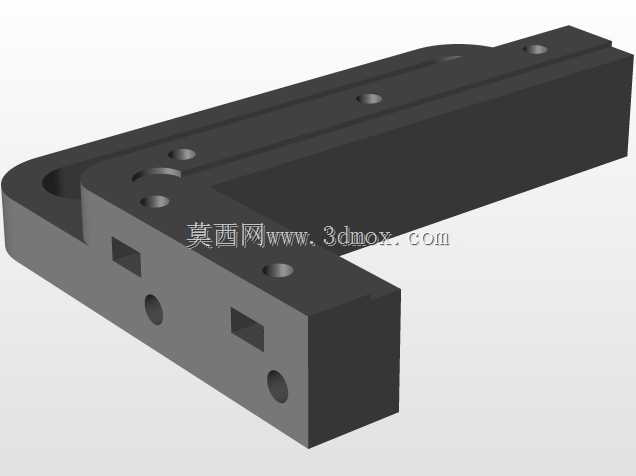

这款PCB夹持工装主要面向电路板原型打样、小批量定制加工场景，适配桌面级数控雕刻设备的电路板铣削、钻孔、刻线加工工序，解决传统手工固定电路板时出现的板材移位、压伤线路、定位偏差等实际加工痛点，在电子爱好者自制电路板、小型电子研发工作室打样验证环节具备很高的实用价值。工装整体采用分体式对称夹持结构设计，主体基座选用亮绿色高强度工程塑料加工成型，材料本身具备良好的韧性与耐磨特性，能够在反复装夹过程中保持结构稳定性，同时不会对覆铜板边缘造成硬挤压损伤。工装的夹持区域预留了充足的加工避让空间，两侧的压块通过内六角螺栓实现锁紧固定，可根据待加工PCB板材的长宽尺寸灵活调整夹持跨度，适配不同规格的单面、双面覆铜板装夹需求，装夹时仅通过螺栓压紧板材边缘无线路区域，完全避让开电路板的布线加工面，不会干扰主轴走刀路径。工装底部设计有与设备工作台T型槽匹配的导向限位结构，搭配两个圆形配重压轮组件，能够在加工过程中进一步抵消板材受铣削力产生的翘曲形变，保证整个加工平面的平整度，避免因板材起伏导致的铣削深度不均、钻孔偏斜问题。从安装边界来看，工装整体长宽尺寸适配常规桌面雕刻机的工作台面行程，安装时无需对原有设备工作台进行额外改造，直接通过工作台原有压块或者T型螺栓即可完成固定，装夹操作流程简单，单次装夹耗时不超过一分钟，能够有效提升小批量电路板加工的装夹效率。设计过程中充分考虑了加工场景的实际需求，所有锁紧螺栓的位置都避开了主轴的常规加工行程范围，不会出现刀具与夹具发生碰撞的风险，同时夹具的镂空减重设计既减少了材料消耗，也方便加工过程中及时排出铣削产生的铜屑与基板粉尘，避免碎屑堆积在装夹区域影响板材定位精度。针对薄型覆铜板容易变形的特点，夹具的夹持接触面做了平整化处理，增大与板材边缘的接触面积，减少单位面积压力，防止薄板材装夹时出现压痕或者断裂问题，能够稳定夹持0.5mm到3mm厚度区间的各类PCB基板，满足绝大多数原型电路板加工的装夹要求。
