电子装配用电阻引脚弯折成型工装结构

　　在电子元器件预加工环节，轴向引线电阻的引脚弯折是插件装配前的核心工序，不少中小批量生产场景、电子实验室打样环节，常因缺乏适配的小型弯折工装，出现引脚弯折角度不一致、弯折位置偏移、电阻本体受应力损伤瓷体的问题，直接影响后续PCB插件的良率，甚至造成电阻本体隐裂引发电路故障。这款电阻式弯管工装，正是针对轴向引线类电阻的引脚弯折需求设计的手动加工治具，区别于大型全自动电阻成型机的高成本、大占地特性，它更适配小批量多品种的生产场景、教学实验场景以及维修返工场景的引脚加工需求。

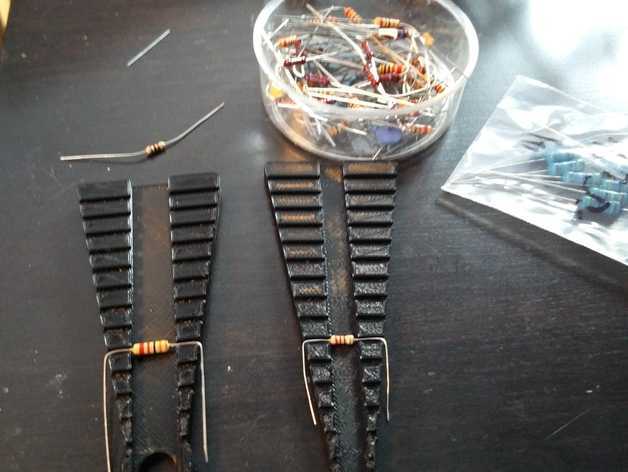

　　从功能特性来看，这款工装采用对称式双工位齿槽结构，齿槽的间距按照常用1/4W、1/6W轴向电阻的引脚跨距设计，齿形采用直角梯形齿结构，每个齿槽的宽度刚好适配标准电阻引脚的线径范围，弯折时将电阻本体卡在对应齿槽的定位台阶处，引脚顺着齿面贴合后手动压合即可完成弯折，不需要额外的定位划线，单次操作就能同时完成电阻两侧引脚的等距弯折，弯折后的引脚平行度偏差可控制在0.2mm以内，跨距误差不超过0.3mm，完全满足常规PCB板插件孔位的公差要求。工装的齿面做了防滑纹理处理，弯折引脚时不会出现引脚打滑划伤镀层的问题，齿槽的边缘做了R0.1的圆角过渡，避免弯折过程中应力集中切断电阻引脚的铜质基材，也能防止刮破引脚表面的镀锡层影响后续焊接质量。

　　设计思路上，这款工装没有采用复杂的联动机构，整体采用分体式对称结构，两个弯折模块可以根据需要调整间距，适配不同跨距要求的电阻加工需求，甚至可以拓展用于二极管、轴向电容等同类型轴向引线元器件的引脚弯折。工装的底座采用平整的硬质基材，放置在工作台面时不会晃动，不需要额外的螺栓固定，手动操作时单手扶住工装本体，另一只手放置电阻并压合引脚即可完成加工，操作门槛极低，新员工不需要长时间培训就能上手操作。区别于传统尖嘴钳弯折引脚的方式，这款工装的定位结构能保证每一个电阻的弯折位置统一，不会出现引脚长短不一、弯折角度歪斜的问题，加工后的电阻引脚一致性远高于手动钳具加工的效果。

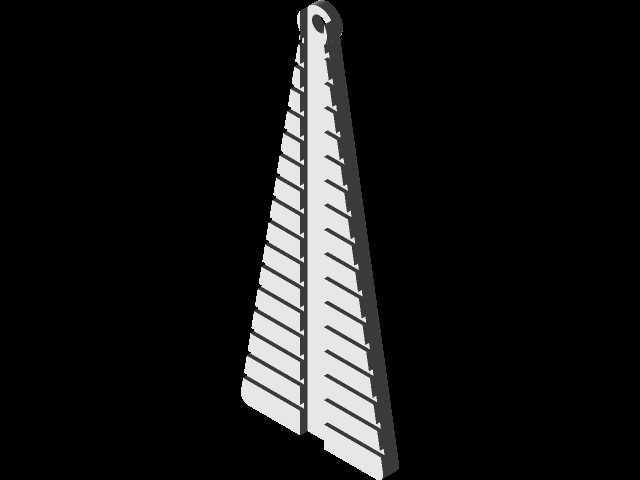

　　从安装边界与外形尺寸来看，这款工装整体为长条式结构，单组弯折模块的长度约120mm，宽度约30mm，两个模块拼合后的总宽度可在20mm到80mm之间自由调整，适配的电阻引脚线径范围在0.4mm到0.8mm之间，覆盖了绝大多数常用小功率轴向电阻的引脚规格。工装放置时只需要占用工作台面不到0.02㎡的空间，不需要外接气源、电源，完全依靠手动操作，适合在流水线工位旁、实验室工作台、维修工作台等各类场景放置使用。工装的齿槽深度设计为5mm，足够容纳弯折后的引脚长度，不会出现引脚顶到工装底座导致弯折角度不到位的问题，定位台阶的高度刚好贴合电阻本体的直径，放置电阻时能自然卡入定位位置，不需要反复调整对位，单工位的加工效率可达每小时1200只以上，完全满足小批量生产的加工节拍要求。

　　在实际使用场景中，这类小型弯脚工装常被用于电子实训教学、小批量电子产品试制、家电维修返工、创客电子制作等场景，相比大型成型设备，它的投入成本极低，且不需要维护，不存在易损件更换的问题，长期使用也不会出现精度衰减。工装的结构没有复杂的空腔或死角，加工过程中掉落的电阻引脚碎屑可以直接擦拭清理，不会出现碎屑卡滞机构的问题。针对不同封装的电阻，只需要调整两个模块的间距，就能快速切换加工规格，不需要更换工装配件，适配灵活性远高于固定尺寸的成型治具。不少电子工程师在打样阶段，都会配备这类小型工装，避免手动弯折引脚导致的元器件损坏，也能提升样板焊接的装配一致性，减少插件时的引脚修整工作量。
