音频放大器PCB快速装配外壳结构设计

　　在桌面级电子装配、小批量音频硬件试制场景中，音频放大器的PCB防护外壳一直是容易被忽略却直接影响成品可靠性的结构部件。不同于量产开模的标准化外壳，这类面向快速打样、小批量调试场景的外壳，核心要解决的是PCB板快速定位、接线端避让、核心元件防护以及桌面放置稳定性的问题，不需要追求极致的外观精度，但必须在装配效率、结构容错性上匹配试制阶段的快速迭代需求。

　　从实际使用场景来看，这类外壳主要服务于电子爱好者DIY、小批量音频设备试制、实验室电路调试等场景，使用者往往需要频繁调整板上元件、外接测试线路，因此外壳不能做成完全封闭的一体式结构，需要预留足够的操作空间，同时要对PCB上的电位器、接线端子、散热元件做针对性的避让设计。很多试制阶段的音频放大器故障，都来自于外壳与板上元件干涉、接线端被壳体遮挡导致的接线拉扯、PCB无固定直接放置造成的短路风险，这款外壳的设计正是围绕这些实际痛点展开。

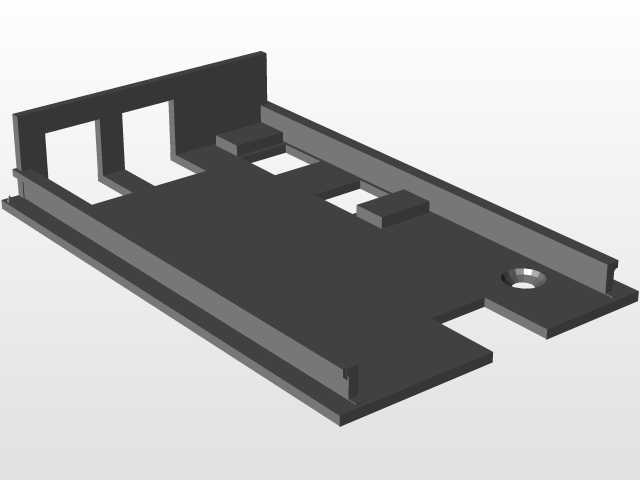

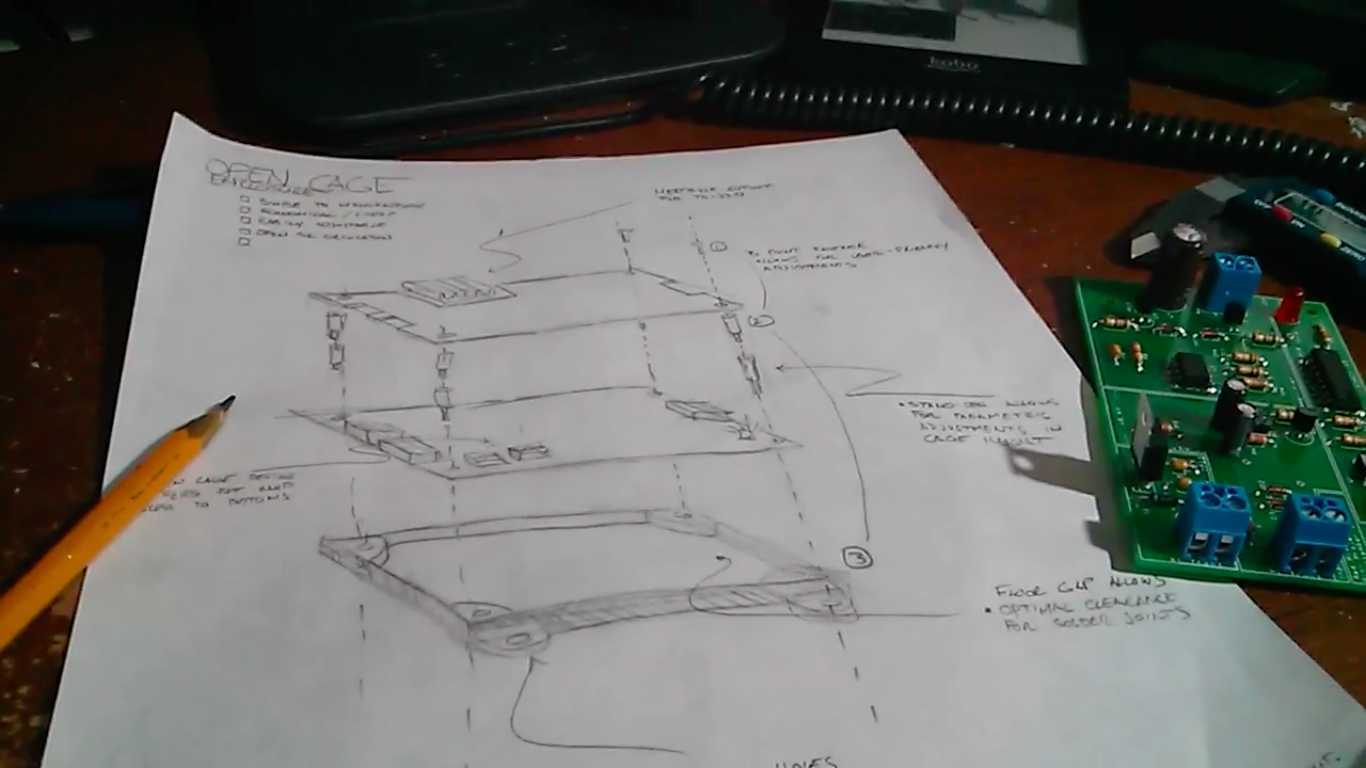

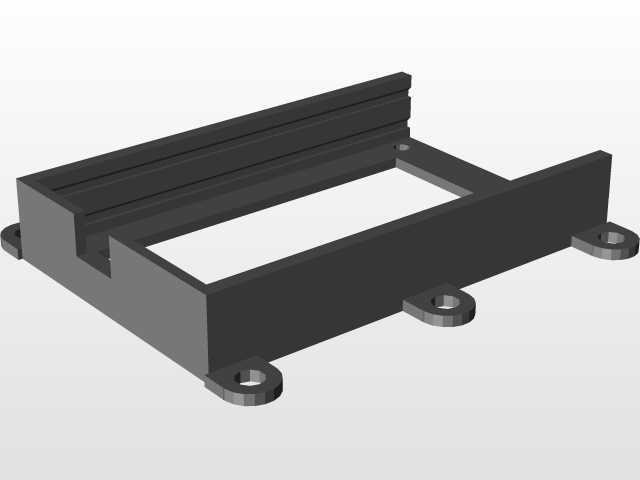

　　设计思路上，没有采用传统上下扣合的盒体结构，而是采用了开放式的框架+侧围支撑结构，首先根据常用音频放大器PCB的安装孔位，在壳体底座上设置了对应的定位柱，定位柱高度预留了3mm的板下间隙，一方面避免PCB底面焊点直接接触壳体造成短路，另一方面也给板底贴装的元件留出了容纳空间，不需要额外在PCB底部粘贴绝缘垫，减少装配步骤。侧围的高度刚好覆盖PCB上高度较低的阻容元件，对于电位器、音频接口、电源接口这类需要外接操作的元件，侧围上直接开出了对应的通槽，不需要额外做接口固定件，PCB装入后接口直接从槽位露出，可直接插接线材，装配时只需要将PCB对准定位柱放下，用四颗小螺丝从壳体底部锁紧即可完成固定，全程不需要复杂的对位，单块板的装配时间可以控制在一分钟以内，匹配快速试制的节奏。

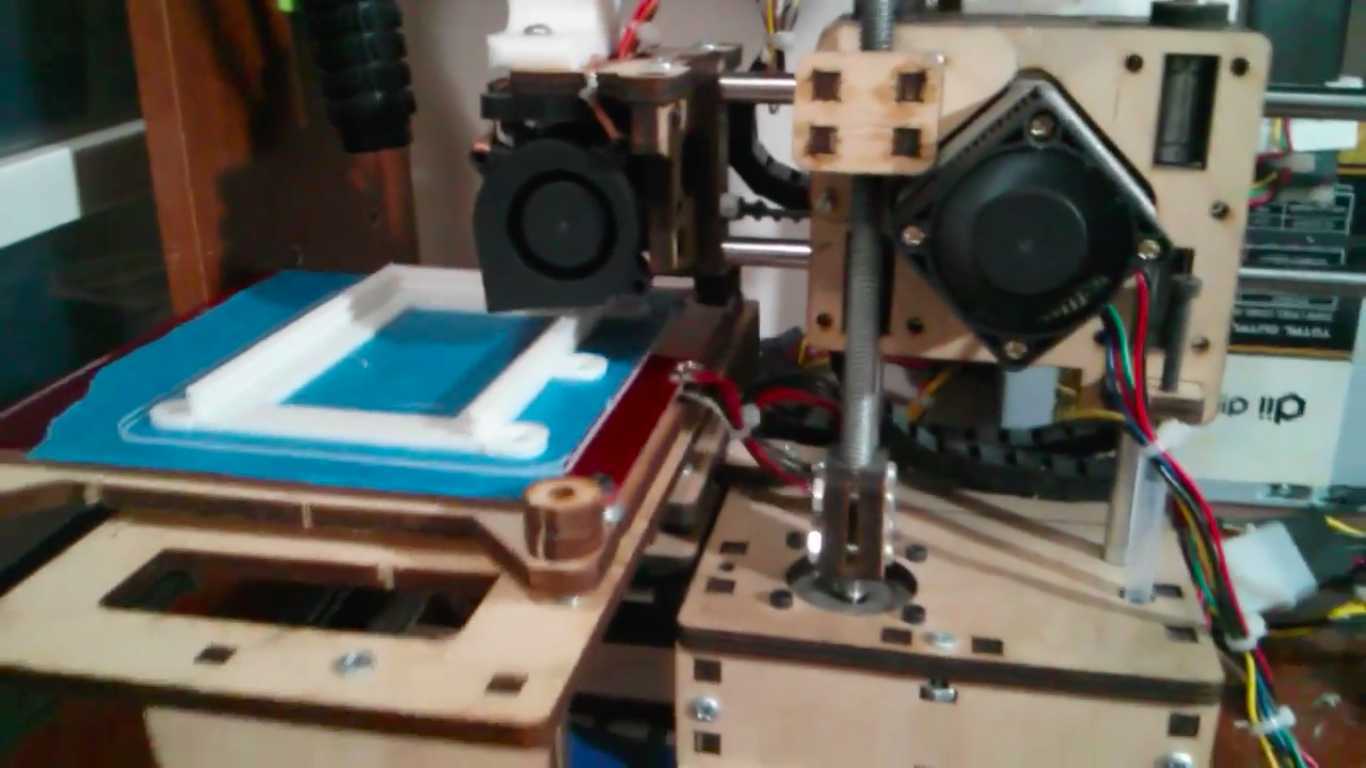

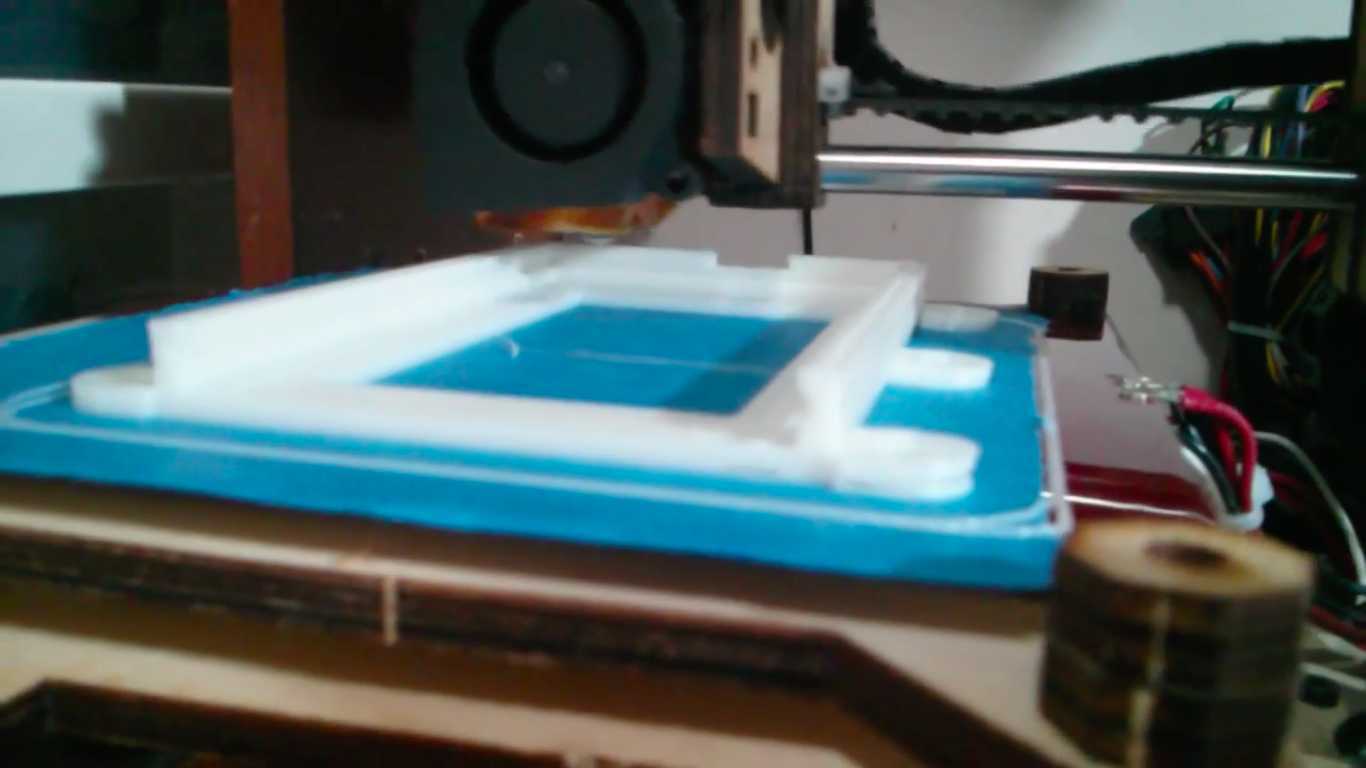

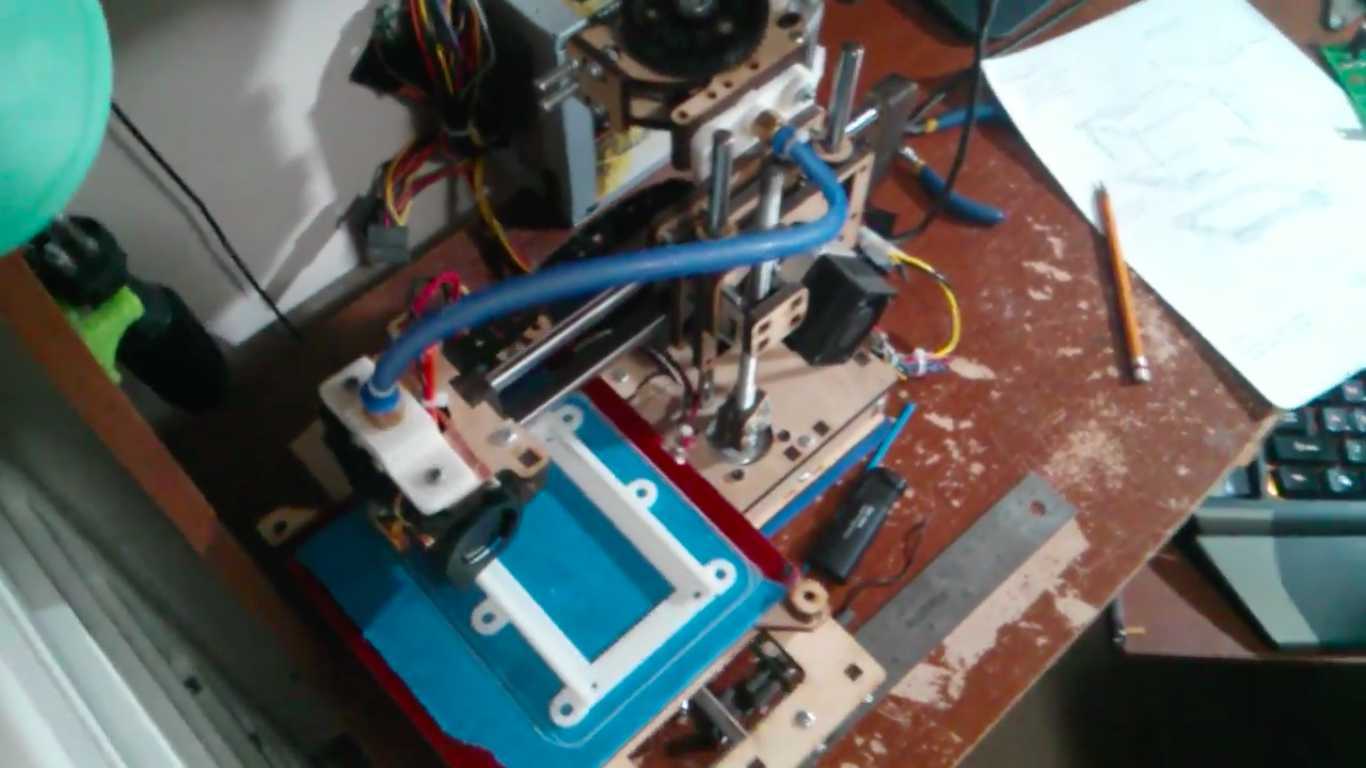

　　外形尺寸与安装边界的设定上，壳体整体长宽比适配主流的单声道/双声道小功率音频放大器PCB尺寸，长度控制在120mm，宽度控制在80mm，整体高度35mm，这个尺寸既可以容纳板上高度25mm以内的电解电容、散热片，也不会因为体积过大占用过多桌面空间。壳体底部四个角设置了5mm高度的支撑脚，将壳体整体抬离桌面，一方面避免桌面的水渍、金属碎屑接触PCB底面，另一方面也给板底的散热留出了空气流通的间隙，小功率长时间工作时不会因为热量淤积导致元件过热。侧围的壁厚设置为2mm，采用3D打印加工时可以保证足够的结构强度，同时不会因为壁厚过大导致打印时间过长、材料成本过高，定位柱的内径匹配M2螺丝的尺寸，柱体根部做了R0.5的圆角加强，避免多次拆装螺丝后柱体断裂。

　　考虑到试制阶段经常需要外接散热风扇、额外的滤波模块，壳体的其中一侧没有设置封闭侧围，而是留成了开放式的拓展口，外接的线材、附加模块可以直接从这个拓展口引出，不需要在壳体上额外开孔，当不需要拓展时，也可以自行加装挡板封闭，具备足够的改造灵活性。壳体的上边缘没有设置卡扣或者盖板结构，使用者可以根据自己的需求加装亚克力盖板或者金属网罩，既可以满足防护需求，也不会遮挡板上的指示灯、调节元件，调试时可以直接观察板上元件的工作状态，不需要拆开外壳。

　　实际装配测试中，这款外壳可以适配板厚1.2mm到2mm的音频放大器PCB，定位柱的孔位预留了0.2mm的位置公差，即使PCB打样时安装孔位存在轻微偏差，也可以顺利装入，不会出现孔位对不上无法装配的问题。接线端的通槽宽度预留了2mm的余量，不同规格的RCA接口、接线端子都可以顺利露出，不会出现接口被壳体挡住无法插线的情况。壳体的边角都做了R2的圆角处理，没有尖锐的毛边，装配和使用过程中不会划伤线材或者使用者的手，桌面放置时底部支撑脚的摩擦力足够，插拔线材时壳体不会滑动，不需要额外用手固定壳体。

　　不同于量产外壳需要考虑模具脱模、批量装配的一致性要求，这类面向快速试制的外壳，核心是在保证基础防护功能的前提下，最大化降低装配难度、提升场景适配性，不需要追求零公差的精密配合，适当的间隙预留反而可以提升对不同版本PCB的兼容性，减少试制阶段的结构修改成本，对于经常做音频硬件调试、小批量DIY制作的从业者来说，这类结构的外壳可以大幅减少装配准备时间，把更多精力放在电路调试本身，而不是花费大量时间修改外壳结构适配不同版本的PCB。
