铝合金绕线式5x8孔径挠性传动联轴器

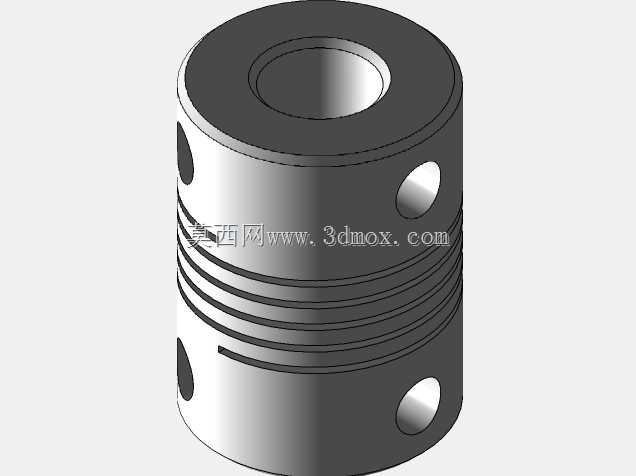

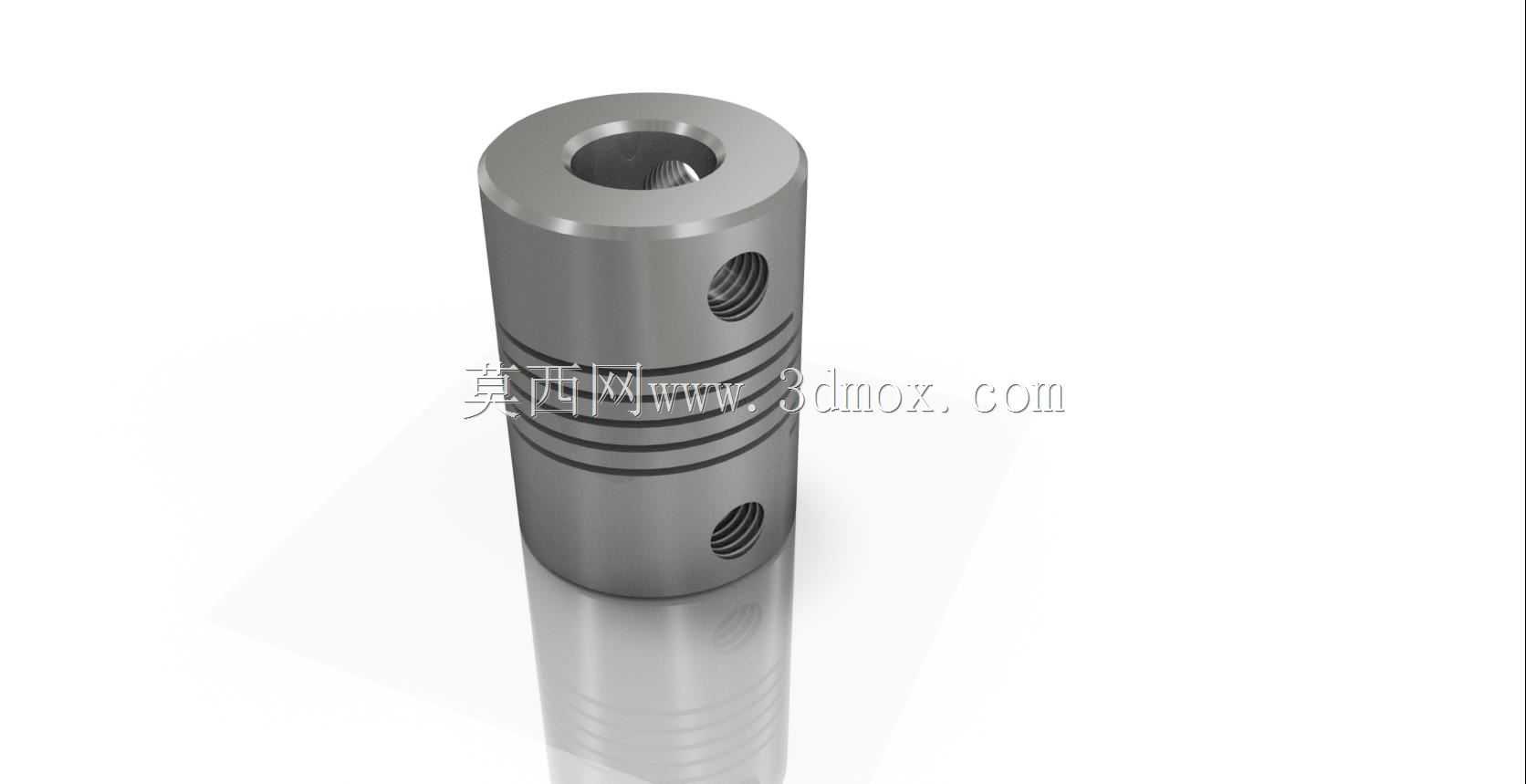

这款铝合金材质的绕线式挠性联轴器，主要应用于中小扭矩的精密传动场景，常见于3D打印机进给轴、小型伺服电机传动链路、编码器连接、微型传送带驱动单元、桌面级自动化设备的轴系对接环节，能够在两轴存在微小径向偏移、角度偏差或是轴向窜动的工况下，稳定完成旋转扭矩的传递，避免刚性连接带来的轴系憋劲、轴承额外负载、传动卡顿等问题，有效提升整套传动系统的运行平顺性与零部件使用寿命。从功能特性来看，该联轴器采用一体切削的铝合金本体加工而成，中部的多道平行螺旋切槽形成了均匀的弹性变形结构，这种结构既可以补偿两轴安装时产生的同轴度误差，吸收传动过程中的小幅振动，同时又能保证扭矩传递的同步性，不会出现明显的传动背隙，满足精密传动对回转精度的要求；两端的紧定螺钉孔设计，让安装过程无需额外的法兰或是键槽配合，只需将两端轴分别插入对应内孔，拧紧紧定螺钉即可完成固定，安装拆卸都十分便捷，适合紧凑空间内的轴系装配。在设计思路上，这款联轴器选用铝合金作为基材，一方面是利用铝合金重量轻、转动惯量小的特点，降低高速旋转时的动不平衡量，适配高转速的小型驱动单元；另一方面铝合金的切削性能优异，可以加工出均匀一致的螺旋切槽，保证各个方向的弹性补偿能力均衡，同时表面做了氧化处理，具备基础的防锈抗腐蚀能力，适配常规工业环境的使用需求。从安装边界来看，这款联轴器两端内孔直径为5mm与8mm，能够适配对应直径的电机输出轴与负载输入轴，整体为圆柱外形，外径尺寸紧凑，安装时只需保证两端轴插入深度达到设计要求，预留出足够的紧定螺钉操作空间即可，不需要额外的安装支座，直接串联在传动链路中就能发挥作用，对于安装空间狭小的小型设备十分友好。在实际使用中，这类绕线式挠性联轴器不需要额外的日常维护，弹性结构的疲劳寿命能够满足常规工业设备的长期运行需求，相比刚性联轴器，它可以大幅降低轴系对安装同轴度的严苛要求，减少装配调试的时间成本，同时相比梅花式等其他类型的挠性联轴器，一体结构没有额外的弹性垫等易损件，长期使用不会出现弹性件老化、磨损带来的传动精度下降问题，在中小扭矩精密传动场景中具备很高的实用性。
