可调孔径机械虹膜结构组件

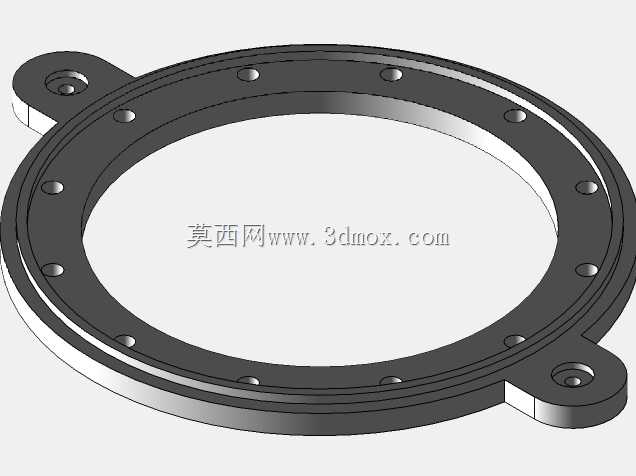

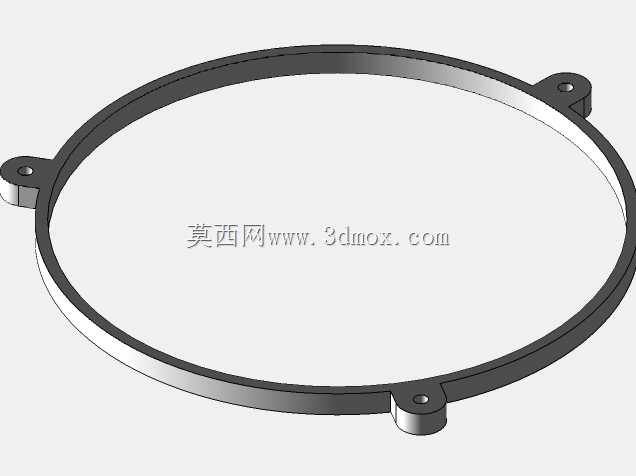

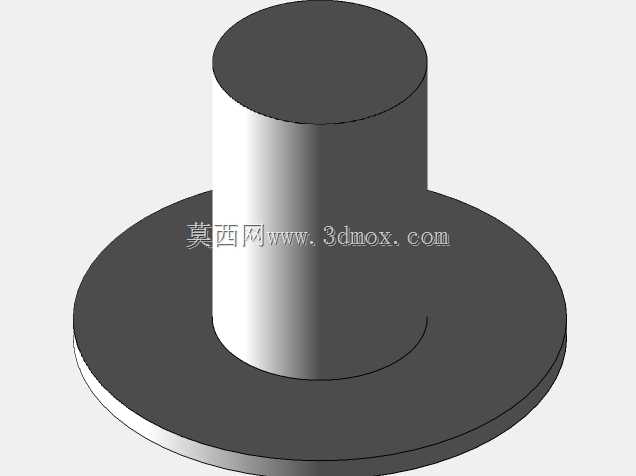

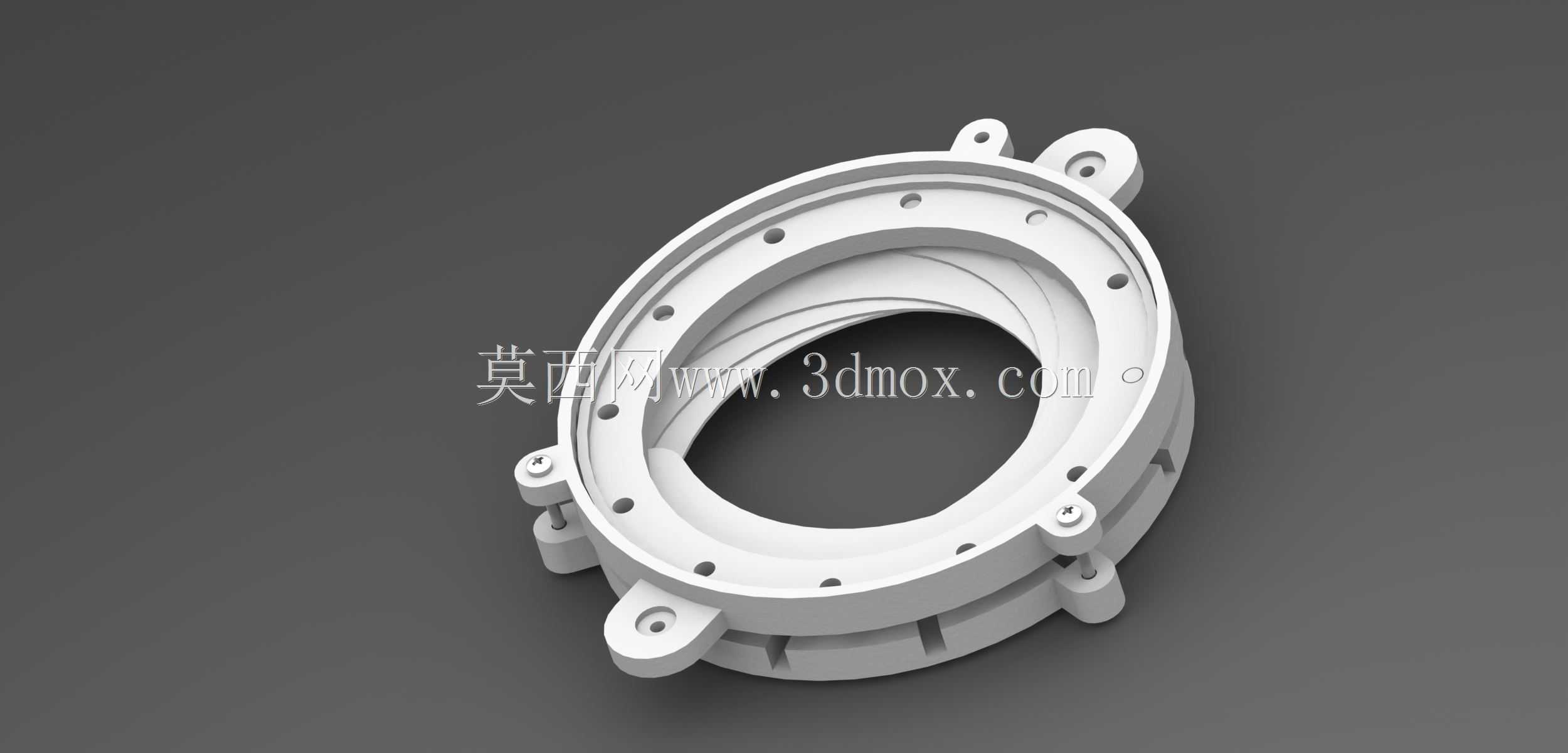

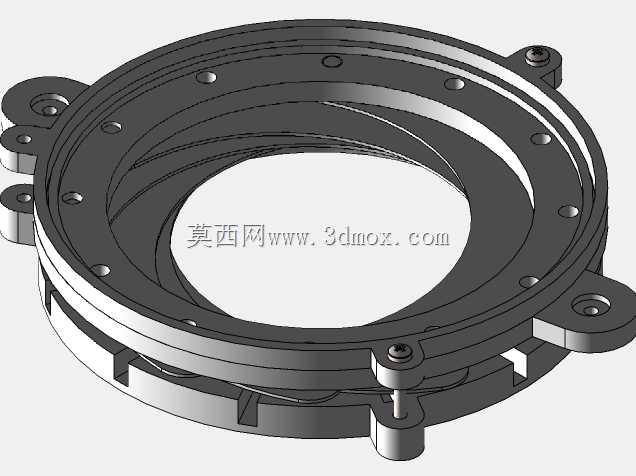

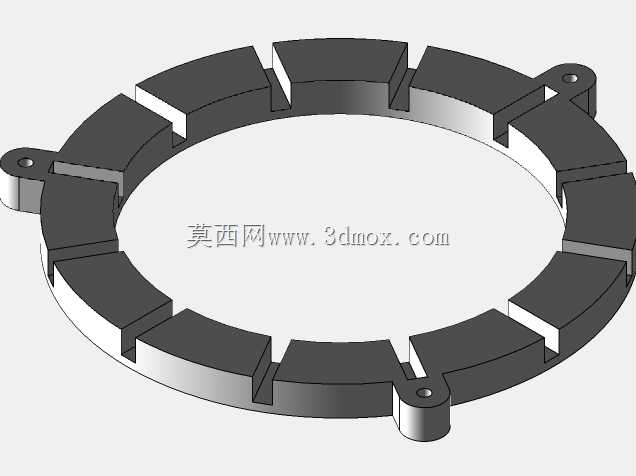

这款机械虹膜是典型的精密孔径调节类机械构件，核心应用场景覆盖光学实验光路调节、特种流体管路通径控制、自动化设备工件夹持定位、摄影器材光圈改装、小型物料分拣通道管控等多个领域，可通过同步驱动实现中心通光/通料孔径的连续无级变化，适配需要动态调整通路口径的各类机械系统。该结构核心功能是通过多叶片的同步旋摆运动，在保持中心同轴度的前提下，实现中心开孔直径的线性连续调节，调节过程中各叶片运动轨迹无干涉，开孔始终保持近正圆形，不会出现偏位、卡滞或开孔异形的问题，可稳定维持通路的同轴精度，满足对中要求较高的使用场景。从设计思路来看，该结构采用环形基座作为承载主体，基座上均匀布置多组定位转轴，每片叶片对应一组独立的转动副，同时所有叶片同步联动于驱动环，驱动环沿基座周向转动时，会带动所有叶片绕各自转轴同步旋摆，叶片边缘的型线经过特殊拟合，在旋摆过程中相邻叶片始终保持贴合搭接，不会出现缝隙漏光或漏料的问题，整体传动链短，驱动阻力小，仅需较小的扭矩即可完成全行程的孔径调节。外形与安装边界方面，整体主体为扁平环形结构，外周延伸出带安装孔的固定耳座，耳座上的通孔可直接配合螺栓完成与安装基面的固定，安装时需保证基座端面与安装面完全贴合，确保驱动环转动无偏斜；整体轴向厚度较薄，可适配安装空间紧凑的设备内部，中心最大开孔直径可覆盖常规小口径通路需求，最小可收缩至接近完全闭合状态，调节行程覆盖范围广，可适配不同的通路口径调节需求。结构上所有叶片均内嵌于基座与压盖形成的腔体内，可避免外界粉尘、碎屑进入传动副造成卡滞，运行稳定性强，适合长期往复调节的工况使用，各运动部件的接触面可根据使用场景添加润滑脂降低磨损，延长整体使用寿命。
