LM20UU直线运动线性轴承结构设计

　　在做自动化输送线、3D打印设备运动轴、小型机床进给机构这类需要低阻力直线往复运动的结构设计时，直线轴承是绕不开的标准传动支撑部件，LM20UU作为内径20mm规格的通用型线性轴承，是中小负载直线运动场景里选型频率极高的一款零件。这款轴承的核心功能是为配套的直径20mm光轴提供滚动摩擦支撑，将轴类部件做直线运动时的滑动摩擦转化为钢珠与轴面、保持架之间的滚动摩擦，大幅降低运动过程中的阻力损耗，同时保证运动轨迹的直线度精度，避免运动过程中出现卡滞、偏磨的问题。从实际应用场景来看，这类轴承常被用在包装设备的推料机构、点胶设备的XYZ运动轴、木工机械的进给滑台、检测设备的位移平台上，只要是需要做高频次、中低负载直线往复运动的工位，

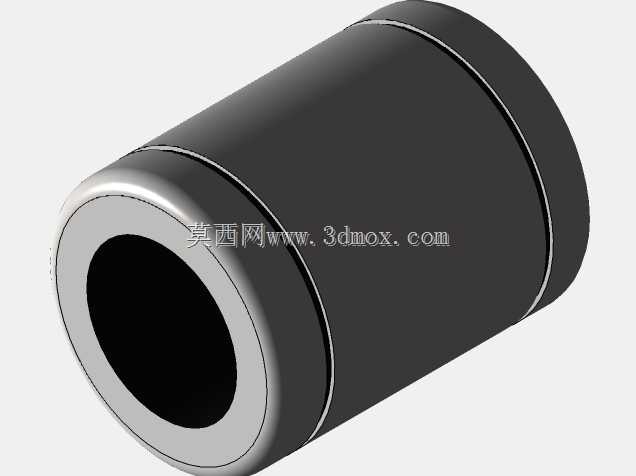

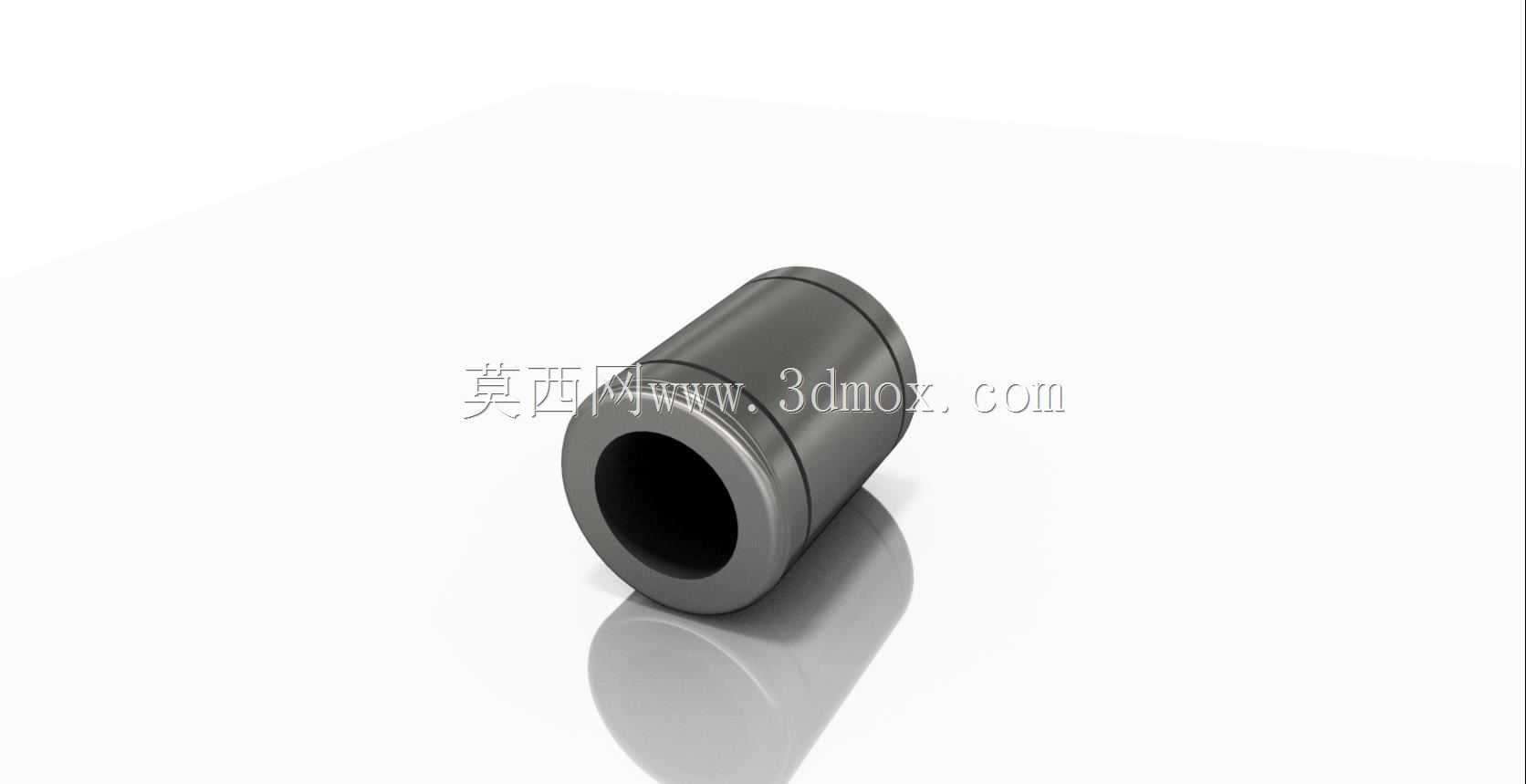

　　只要配套对应公差等级的光轴，就能快速搭建出稳定的直线运动副。从结构设计思路来看，这款轴承采用套筒式整体结构，外壳为薄壁圆柱钢制基体，内部加工有对应钢珠循环的滚道与保持架结构，钢珠在保持架的约束下沿轴向循环滚动，两端配有密封挡圈，既可以防止内部润滑脂泄漏，也能阻挡外界的粉尘、切屑进入轴承内部破坏滚道与钢珠表面，适配多数没有严苛密封要求的普通工业工况。在做整机结构设计时，需要重点关注这款轴承的安装边界尺寸：其外径为32mm，整体长度为42mm，安装时通常采用过渡配合压入对应安装座的内孔中，安装座的内孔公差建议选取H7级，与配套光轴的配合公差选取g6级，既能保证轴承安装后不会出现外圈转动的问题，

　　也能保证内圈钢珠与光轴表面的配合间隙处于合理范围，不会出现过盈卡滞或者间隙过大导致运动精度下降的问题。设计选型时还要注意，这款轴承属于径向承载型部件，主要承受垂直于光轴方向的径向负载，可承受的轴向负载极小，不能用来承受轴向方向的作用力，在结构布局时要额外设计轴向限位结构，避免运动过程中轴承承受轴向力导致钢珠、滚道出现点蚀破坏。另外，这类轴承的润滑维护也很关键，出厂时自带的润滑脂可以满足常规工况下的初期使用需求，长期运行在高速运动场景时，需要定期补充锂基润滑脂，延长轴承的使用寿命。在三维建模过程中，要准确还原轴承的内外径尺寸、总长、两端密封槽的结构细节，还要注意内部钢珠的排布位置与循环滚道的走向，做装配仿真时要保证轴承内孔与光轴、

　　外圆与安装座的配合关系符合实际装配公差，避免做运动仿真时出现干涉报错。很多刚入行的结构工程师在选型时容易忽略轴承的额定动负载参数，LM20UU的额定动负载可以满足多数轻载自动化设备的需求，如果是负载较大的冲压送料、重型滑台场景，就需要选用加长型或者更高负载等级的直线轴承，不能盲目套用标准型号导致后期使用时出现轴承提前失效的问题。还有一点需要注意，这类直线轴承对配套光轴的表面硬度与粗糙度有明确要求，光轴表面硬度要达到HRC60以上，表面粗糙度Ra值不大于0.8，否则会加速钢珠与滚道的磨损，大幅缩短整套直线运动副的使用寿命，在做零件选型时不能只关注轴承本身的参数，也要对配套光轴的加工精度、材质热处理提出对应要求。在做设备装配调试时，压入轴承要使用专用工装顶住轴承外圈端面，不能通过敲击内圈或者钢珠保持架的方式安装，否则会导致轴承内部结构变形，安装后直接出现运动卡滞、阻力过大的问题。
