ZortraxM200打印机防护面板组件

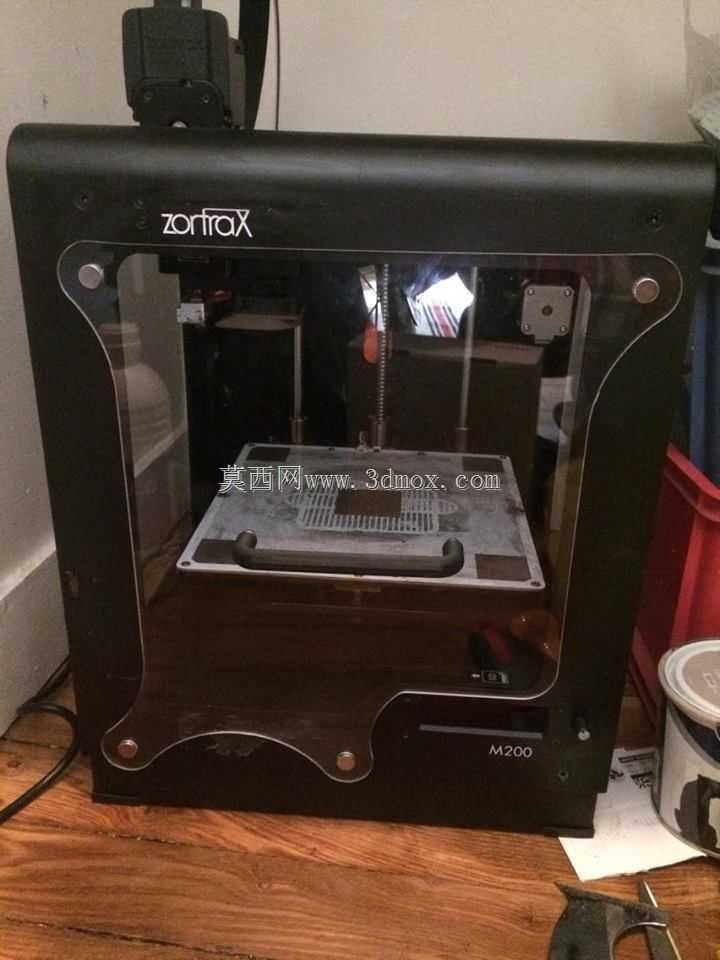

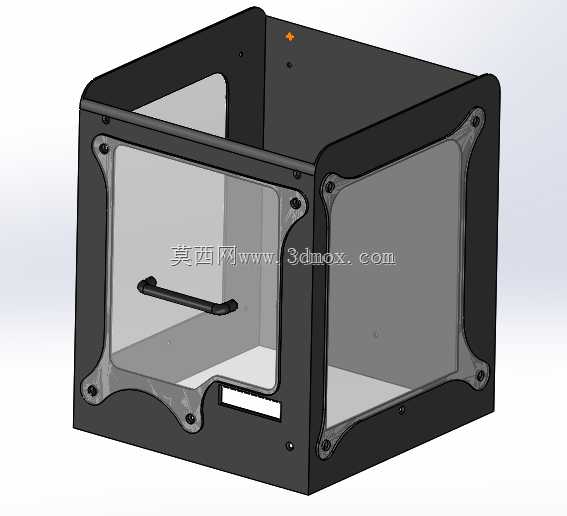

在桌面级增材制造生产场景中，FDM熔融沉积型3D打印机的工作环境防护一直是影响打印成品质量、车间作业安全的关键环节，这款适配Zortrax M200机型的防护面板组件，正是针对桌面级3D打印作业的实际痛点开发的功能结构件，可直接覆盖安装在打印机的开放框架外侧，形成半封闭的恒温打印腔体，有效阻隔打印过程中PLA、ABS等耗材熔融产生的微量挥发物扩散，同时减少车间内流动气流对打印喷头出料冷却过程的干扰，避免模型翘边、层间粘接不牢等常见打印缺陷，还能防止无关人员误触高温喷头与运动传动结构，提升设备运行的安全系数。整套面板采用模块化的设计思路，摒弃了传统螺丝满装的复杂固定方式，选用直径10mm的强磁块作为组装连接件，无需在打印机原有框架上额外打孔攻丝，也不需要复杂的安装工具，单人即可快速完成面板的拆装，日常维护喷头、更换耗材、清理打印平台时可以快速取下面板，操作完成后即可快速吸附复位，大幅降低了设备维护的操作门槛。面板主体板材选用3mm厚的聚甲基丙烯酸甲酯材料，也就是常见的亚克力板材，单块板材的裁切尺寸为1000mm×415mm，适配激光切割、数控铣床两种常见的板材加工工艺，加工厂商可以根据自身的设备条件选择对应的加工方案，板材裁切完成后边缘做倒角钝化处理，避免安装使用过程中划伤操作人员。面板上的操作手柄采用3D打印工艺直接制作，不需要额外开模采购五金配件，用户可以利用手头的3D打印设备自行生产手柄备件，手柄的握持弧度贴合人手操作的自然姿态，取放面板时受力均匀，不会出现板材受力不均开裂的问题。整套组件最终仅需2颗5×20mm的螺丝即可完成手柄与面板的固定，整体安装边界完全贴合Zortrax M200打印机的原有框架尺寸，不会额外占用桌面摆放空间，也不会遮挡设备原有的操作按键、显示屏与出料口观察视线，在不改变设备原有结构的前提下，低成本实现了打印机的腔体封闭升级，既适合个人创客工作室的桌面设备改造，也适配小型3D打印服务工坊的批量设备升级需求，能够在控制改造成本的同时，有效提升打印作业的成品率与操作安全性。
