带T型V型槽的CNC加工安装板结构

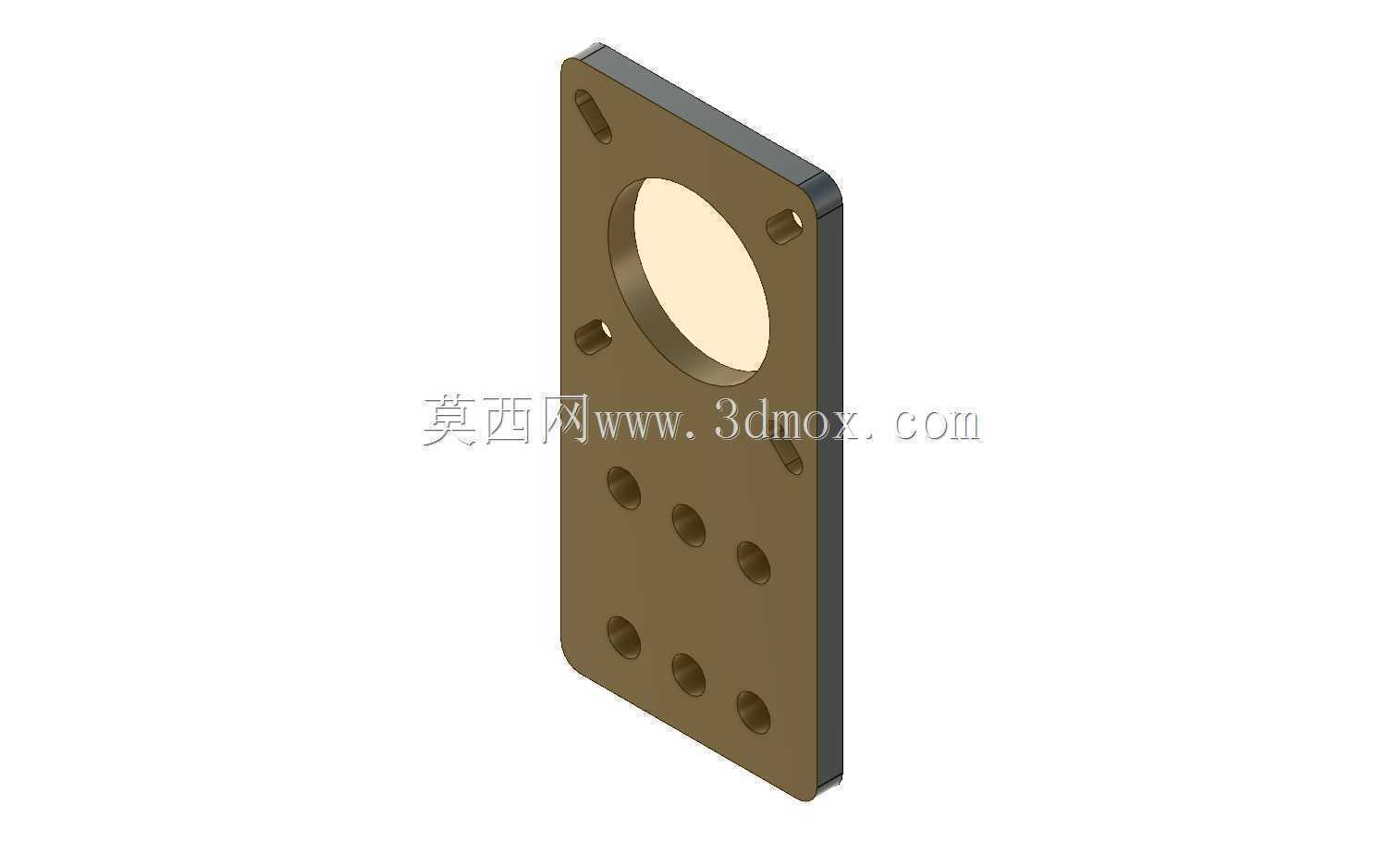

　　在非标自动化产线的型材搭建环节，这类带T型槽与V型槽的板件是连接动力单元、传动组件与型材框架的核心衔接件，日常接触的皮带输送线、小型移栽机构、桌面型加工工作站里都能见到它的身影。不同于标准冲压成型的安装片，这款板件采用整块坯料CNC铣削成型，所有安装孔位、槽位的位置度公差控制在0.02mm范围内，能避免装配时出现孔位错位、组件贴合不严的问题。板身主体做了发黑防锈处理，边缘做了C0.5的倒角去毛刺，既不会划伤装配人员的手部，也能减少长期使用过程中边角积尘积屑的问题。板件中部的大直径通孔是为动力输出轴预留的穿轴空间，周围均匀分布的沉头孔用于将板件牢牢锁固在驱动单元的端面，避免设备运行时板件出现共振偏移。板身下半部分的两排等距通孔，

　　是用于固定惰轮、导向座、传感器支架的通用安装位，孔位间距匹配常用20、30、40系列铝型材的槽距，不需要额外打孔就能直接适配多数标准传动配件。板件边缘预留的T型槽与V型槽，既可以直接卡入铝型材的T型螺母实现快速挂装，也能作为V型滚轮的行走导轨使用，在短行程的直线往复机构里，甚至可以直接用这块板作为滑动承载面，省去额外加装导轨的成本与装配空间。设计这类板件时，首先要确认所适配电机的输出轴径、安装法兰孔位尺寸，再根据实际传动布局预留惰轮、张紧机构的安装调节余量，槽位的深度要匹配对应T型螺母的头部尺寸，避免螺母卡入后出现晃动，板件的厚度要根据承载的负载重量核算，常规10kg以内的传动负载选用8mm厚度的板材即可满足刚性要求，

　　若承载更大负载则需要加厚板材并在受力位置增加加强筋结构。安装时要先将板件与动力单元端面贴合，对角锁紧固定螺丝后再穿入输出轴，确认轴转动无卡滞后再安装周边的惰轮与张紧组件，最后通过板件边缘的槽位调整整体安装位置，保证传动皮带的平行度符合运行要求，避免皮带运行时出现跑偏、异常磨损的问题。这类板件的通用性极强，只需要调整孔位间距与槽位尺寸，就能适配不同规格的电机、不同截面的铝型材，在小型自动化设备的快速搭建场景中，能大幅减少设计绘图的工作量，缩短设备的装配调试周期。
