3D打印用aSensar挤出机v3结构设计

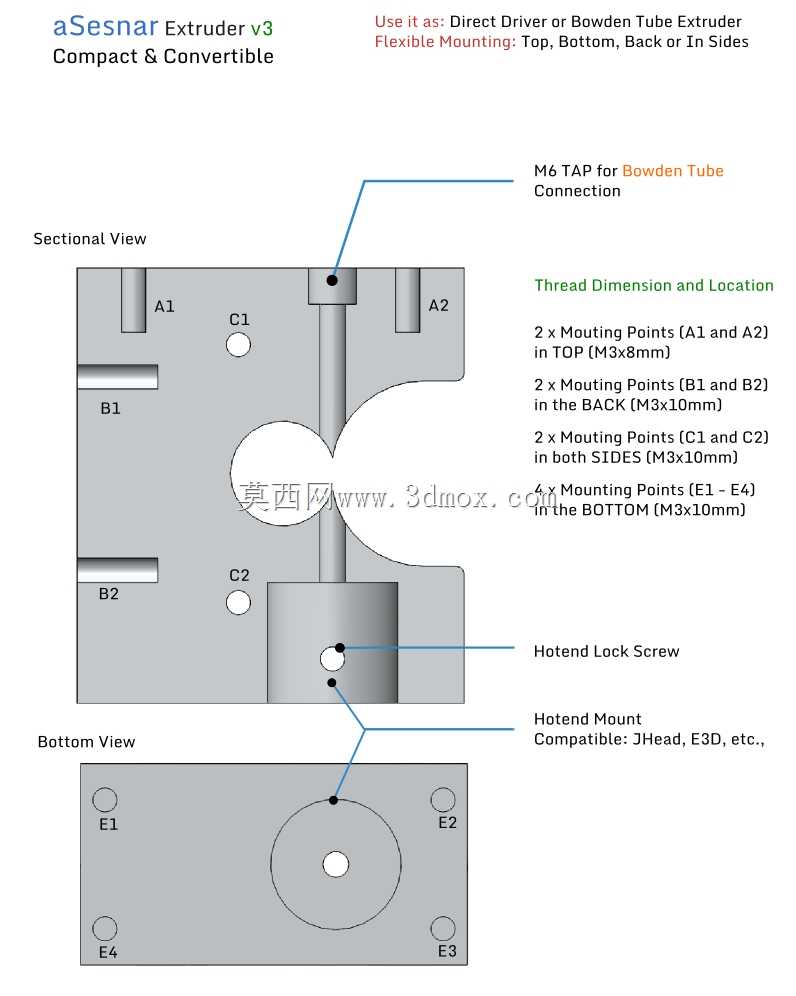

这款挤出机构是面向桌面级熔融沉积成型3D打印场景开发的核心送料执行部件，主要承担打印过程中耗材的稳定推送、熔融挤出流量精准控制的核心功能，可适配不同结构的桌面FDM3D打印设备，无论是DIY改装的笛卡尔结构打印机、三角洲并联臂打印机，还是定制化的小型工业级FDM打印设备，都能通过对应的安装位完成适配装配，为打印过程提供稳定的耗材输送支撑。从实际使用场景来看，该挤出机构可兼容市面上主流的J-head热端、E3D系列热端等常用打印热端组件，无需对原有热端结构做大规模改造即可完成装配，能够适配PLA、ABS、PETG等多种常用3D打印耗材的挤出作业，在日常打印、创客改装、小型定制化零件生产等场景下都能稳定运行。在功能特性设计上，该结构采用双弹簧压合的送料轮调节结构，两根对称布置的压紧弹簧可以为送料从动轮提供均匀稳定的下压力，既能够保证耗材推送过程中不出现打滑、跳齿的问题，避免打印过程中出现断料、出料不均导致的层纹缺陷、缺料断层问题，又可以通过弹簧的自适应伸缩适配不同线径公差的耗材，减少耗材直径波动对挤出精度的影响。挤出机主体采用一体化金属机加工结构，安装基准面做了平整化处理，能够保证与电机安装面、热端安装面的平行度与同轴度，减少装配误差带来的送料阻力增大、耗材偏移等问题。在散热设计上，结构预留了电机与热端断热区的空气流通间隙，能够保证挤出机电机在长时间连续打印过程中保持合理的工作温度，避免电机过热导致的扭矩下降、送料失步问题，同时靠近热端的位置预留了散热风道的安装空间，可以配合散热风扇对热端冷端进行持续降温，避免耗材提前熔融导致的堵头故障。在安装边界设计上，该挤出机构采用紧凑型布局设计，整体结构在X、Y、Z三个方向的安装尺寸都做了优化压缩，不会过多占用打印平台的有效成型空间，安装孔位采用标准化的孔距设计，既可以直接适配标准42型步进电机的安装尺寸，又预留了多组不同位置的安装固定孔，方便用户根据自身打印机的结构调整安装位置，不管是近程直接挤出安装还是远程送料改装都能适配。结构上的送料路径做了平滑过渡处理，耗材从进入挤出机到送入热端的路径没有锐角转折，能够减少耗材输送过程中的阻力，降低送料电机的负载，同时也能减少耗材在路径内的弯折断裂风险。整体结构的耐用性设计也做了充分考量，所有受力部位都做了加厚处理，送料轮与耗材接触的位置做了滚花处理，提升摩擦力的同时减少长期使用的磨损，压紧调节结构可以根据使用的耗材材质调整压紧力，比如打印柔性耗材时可以适当调大压紧力保证送料稳定性，打印硬质耗材时调整到合适压力避免耗材被压变形影响出料精度，能够覆盖绝大多数桌面FDM打印的使用需求，为打印过程提供稳定可靠的挤出支撑。
