皮托管式氧阀分流调节管路结构设计

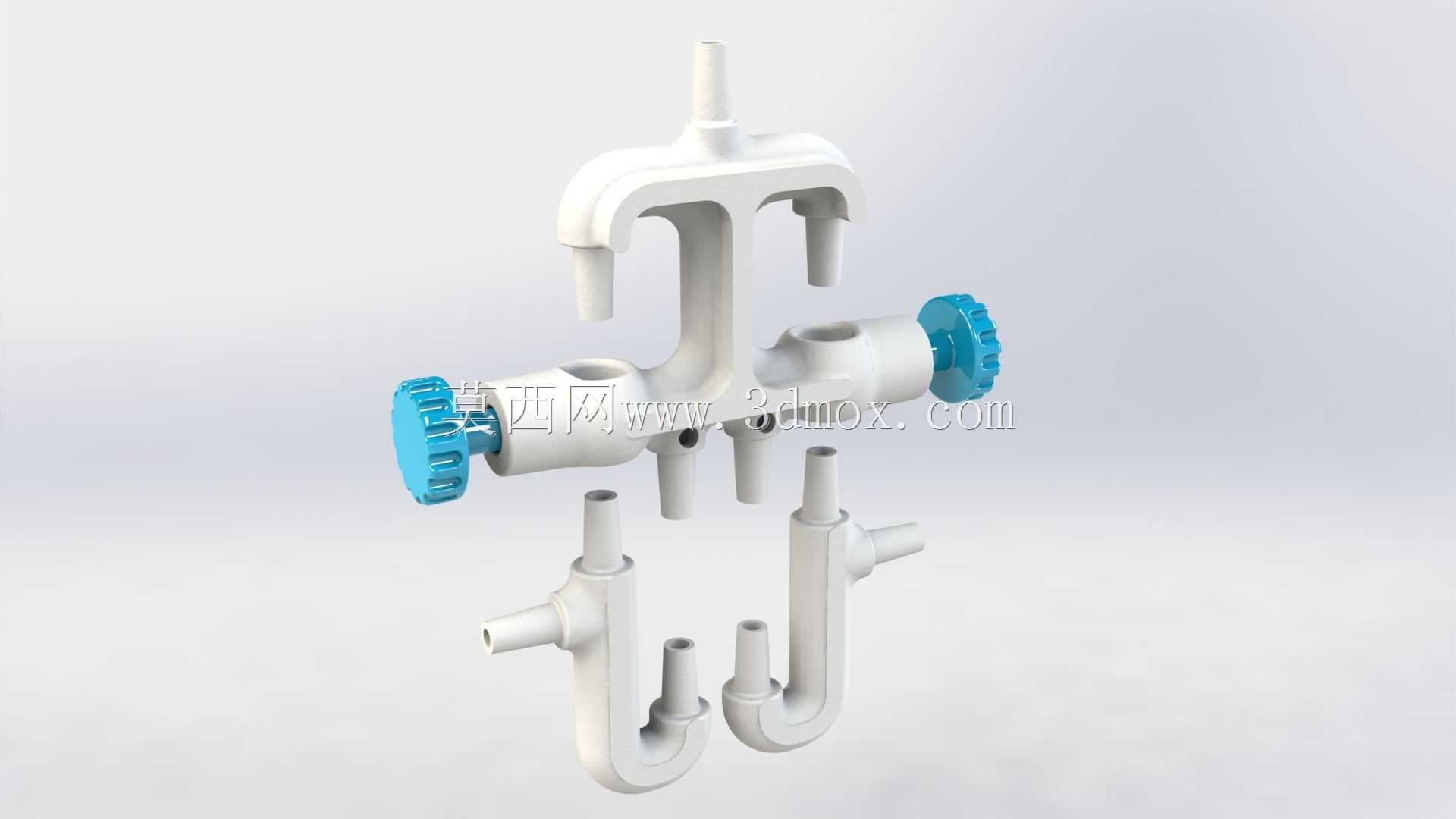

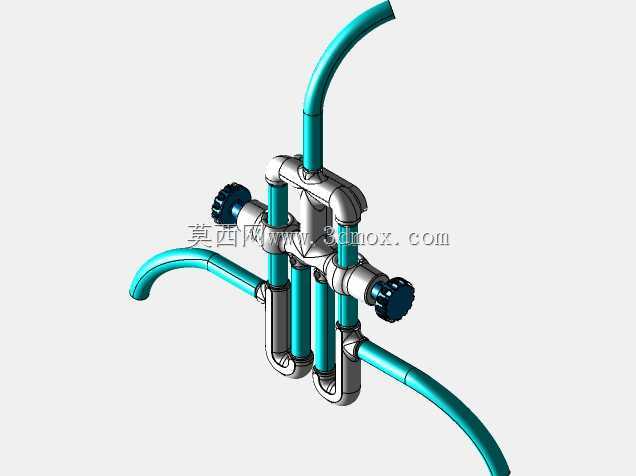

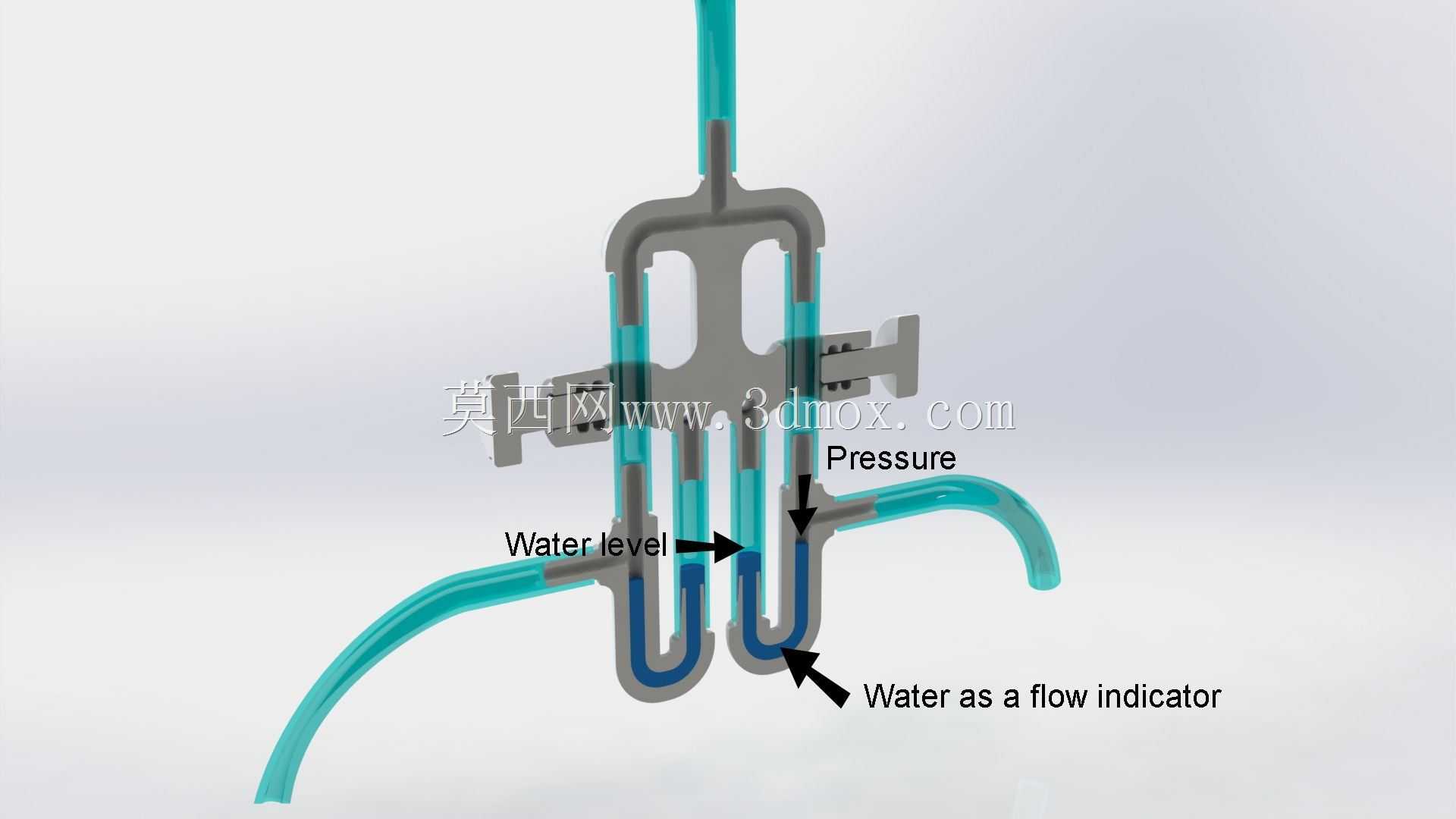

该结构主要应用于中小流量气路输送场景中，常见于实验室气路分配、小型供氧系统支路调节、特种气体输送终端管控等工况，核心作用是在多支路气路中完成氧气介质的流量指示、通断控制与分流配送，替代传统分立安装的流量计、截止阀、分流接头的组合方案，减少管路连接节点，降低气路泄漏风险，提升紧凑空间内的气路集成度。从实际用途来看，该结构可同时对接多路用气终端，通过侧部设置的旋钮式阀件完成各支路的流量调节，集成的皮托管结构可直观反馈管路内的介质流速状态，无需额外外接流量检测元件，操作人员可直接通过皮托管的液位或指示状态判断当前管路的供气流量，适配对气路状态可视化有要求、安装空间局促的供气场景。在功能特性上，该结构采用一体化集成设计，将皮托管流量指示段、阀组调节段、多支路分流段整合为连贯的管路主体，主体管路采用等径通腔设计，减少介质流动的局部阻力损失，侧部布置的调节旋钮采用防滑齿形外缘结构，方便操作人员带防护手套时完成开度调节，旋钮与阀体的连接部位设置密封限位结构，避免调节过程中出现介质外漏，同时可锁定调节开度，防止工况震动导致阀位偏移。设计思路上，整体采用模块化拆分逻辑，将整体结构拆分为主体管路段、阀组旋钮段、皮托管指示段三个可独立加工的部分，其中主体管路与分流支路采用一体成型结构，减少拼接焊缝带来的泄漏隐患，阀组旋钮作为独立装配单元，可根据实际工况需求选配不同密封材质的阀芯，适配不同压力等级的氧气输送需求，皮托管指示段采用透明可视材质与主体管路密封连接，既保证结构强度，又可清晰观察内部指示状态，若部分场景无需流量指示功能，也可直接封堵皮托管安装位，仅保留阀组调节与分流功能，提升结构的场景适配性。外形尺寸与安装边界方面，整体结构采用对称式布局，主体管路沿垂直方向布置，分流支路沿水平方向延伸，调节旋钮突出主体侧壁的尺寸控制在合理范围，避免安装时与周边管路、架体发生干涉，各支路接口采用统一标准的外接尺寸，可直接对接常规规格的供气软管或硬管接头，安装时仅需固定主体管路的中段位置即可完成整体固定，无需对每个支路单独设置支撑，降低现场安装的施工难度，整体结构的流通通径匹配常规中小流量供氧系统的输送要求，可满足多终端同时用气的流量分配需求，阀件调节行程覆盖全闭到全开的完整区间，可实现支路流量从0到额定值的连续调节。
