三片式内螺纹软密封手动球阀结构设计

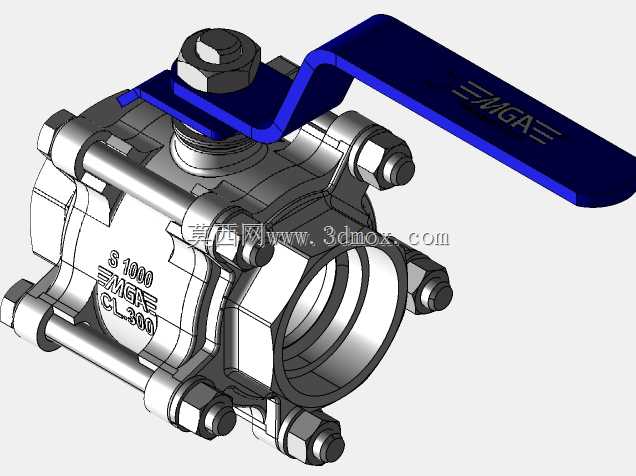

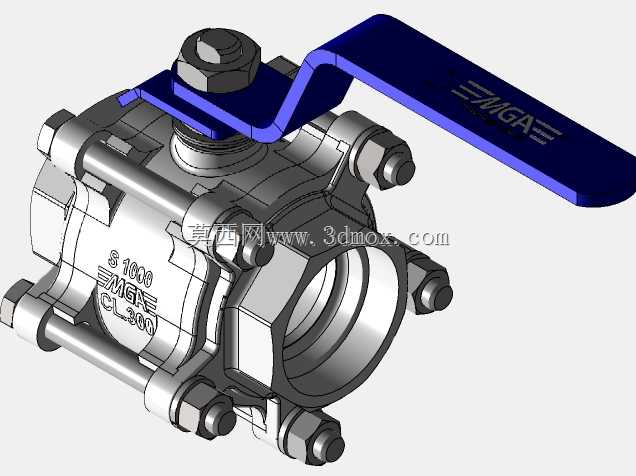

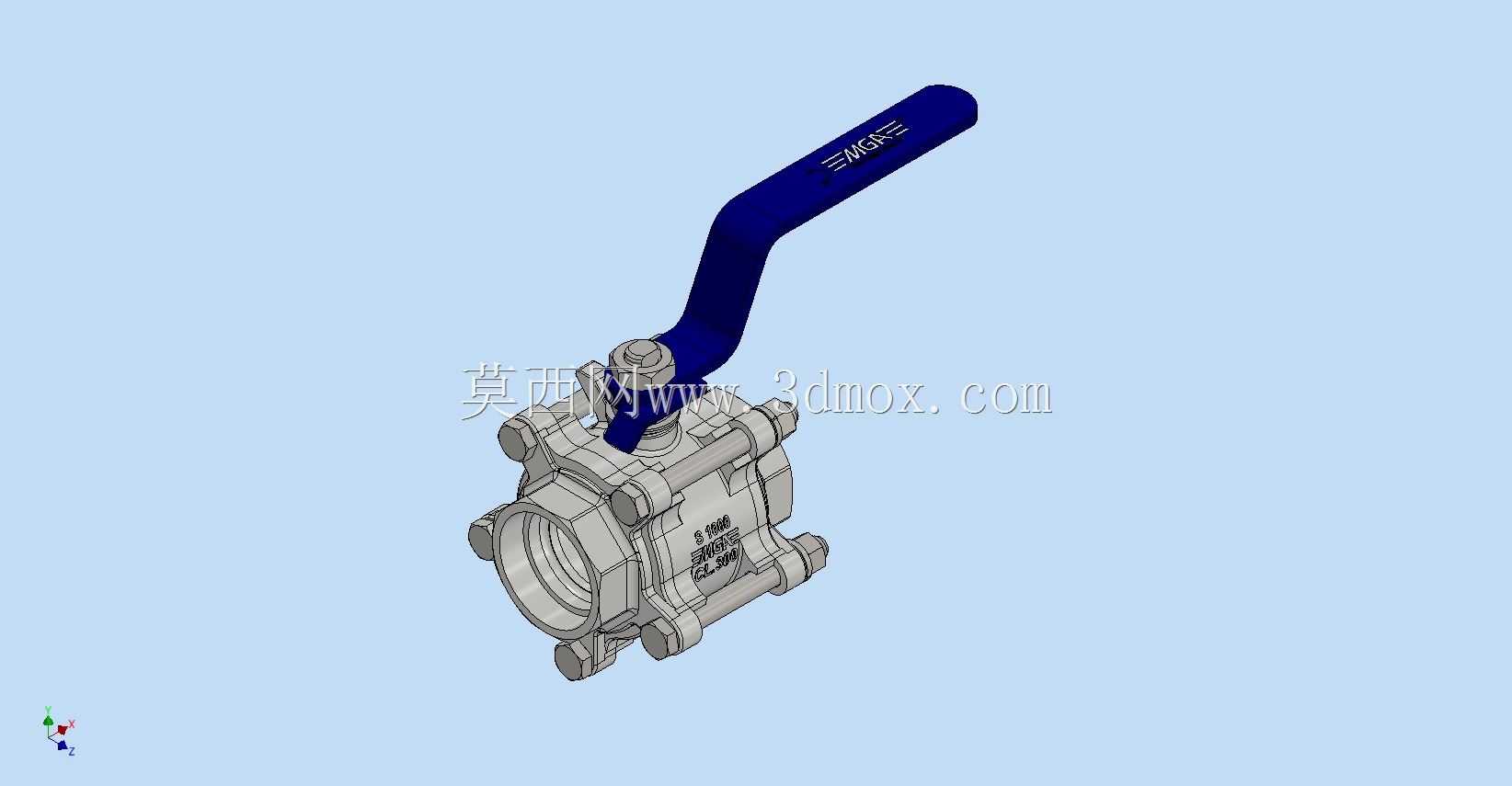

这款三片式手动球阀主要面向民用给排水、轻工流体输送、中小型化工支路、暖通空调水系统等对管路通断控制有需求的应用场景，作为管路系统中的核心截流部件，承担着控制介质通断、调节管路流向切换的核心作用，可适配清水、轻质油品、低压气体、弱腐蚀性化工介质等多种常见流体工况，在日常管路运维、设备配套流体回路中有着极高的使用频次。从产品功能特性来看，这款球阀采用软密封结构设计，密封副搭配弹性密封材质，相比硬密封球阀具备更低的启闭扭矩，手动操作时无需借助额外辅助工具，仅通过扳动手柄即可完成90度旋转实现全开或全关动作，密封性能可靠，在额定工作压力下可实现零泄漏截断，有效避免管路介质跑冒滴漏问题；三片式的阀体结构设计，让阀门在管路维护时无需将整个阀体从管路上拆卸，仅需拆开阀体两侧的连接螺栓即可取出内部阀芯、密封件进行检修更换，大幅降低后期运维的拆装成本与作业时长。在设计思路层面，这款球阀优先兼顾了安装便捷性与操作可靠性，手柄采用加长弯柄结构，操作时力臂更长，启闭手感更轻盈，同时手柄表面做了防滑标识处理，可直观通过手柄朝向判断阀门当前的启闭状态，避免误操作风险；阀体流道采用全通径结构设计，介质流经阀门时的流阻极低，不会造成明显的管路压力损失，也不容易在阀腔内部积存介质杂质，降低长期使用后的堵塞风险；连接端采用内螺纹结构，可直接与同规格的外螺纹管路进行适配连接，安装时无需额外焊接法兰配件，适配小口径管路的快速安装需求。从外形尺寸与安装边界来看，这款1又1/2英寸规格的球阀整体结构紧凑，手柄处于全开状态时的整体外伸尺寸适配常规管路安装的操作空间需求，阀体两端的螺纹同轴度经过设计校核，安装时不会出现管路别劲问题，阀体外轮廓没有突兀的尖锐结构，安装在狭窄的设备夹层、管路井道内也不会出现干涉问题，整体安装预留空间仅需覆盖阀体本身尺寸加手柄旋转的90度活动范围即可，无需预留过大的操作检修空间，适配多种紧凑布局的管路安装场景。
