单部件集成式氧气气路分离分流装置

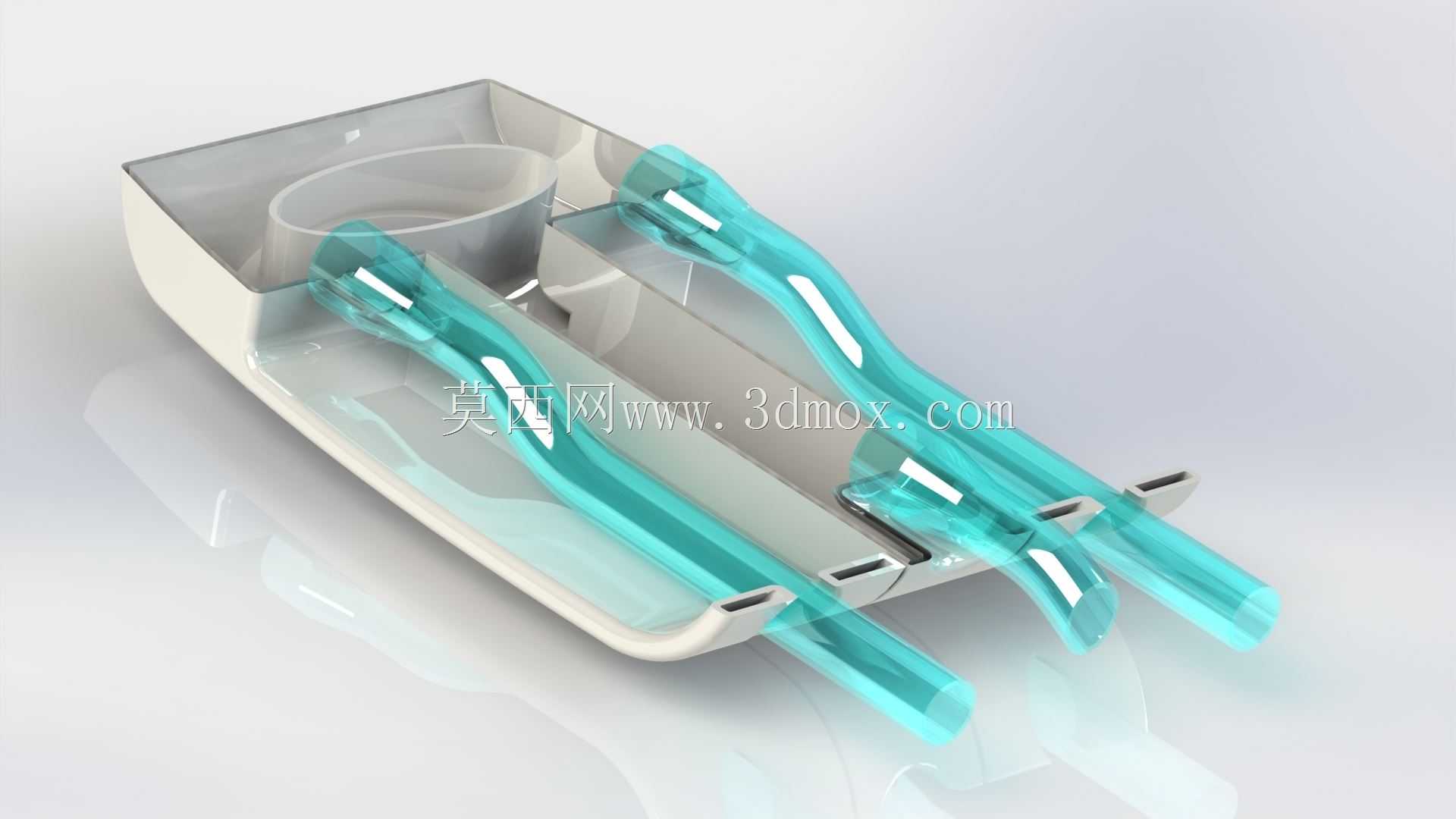

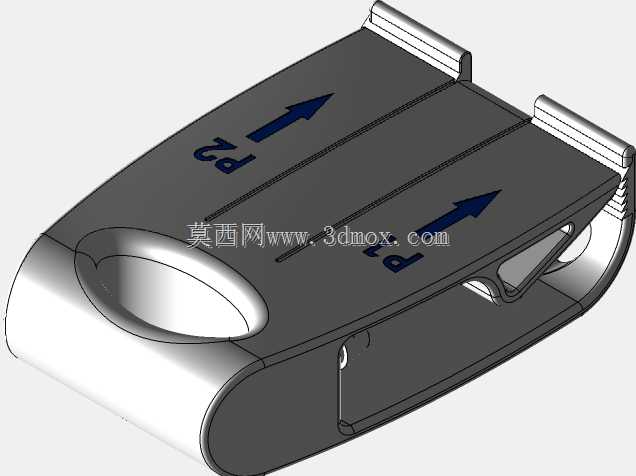

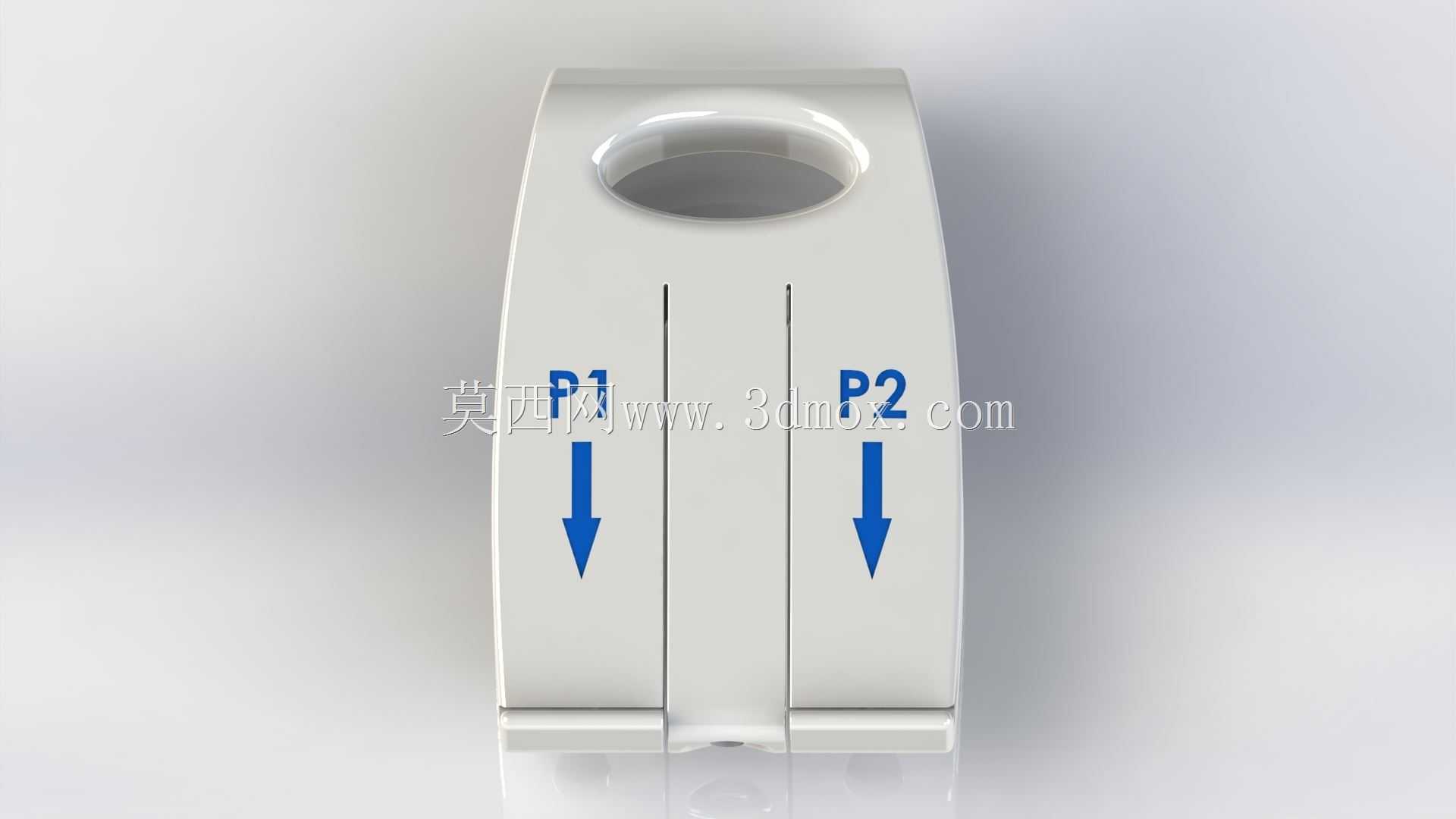

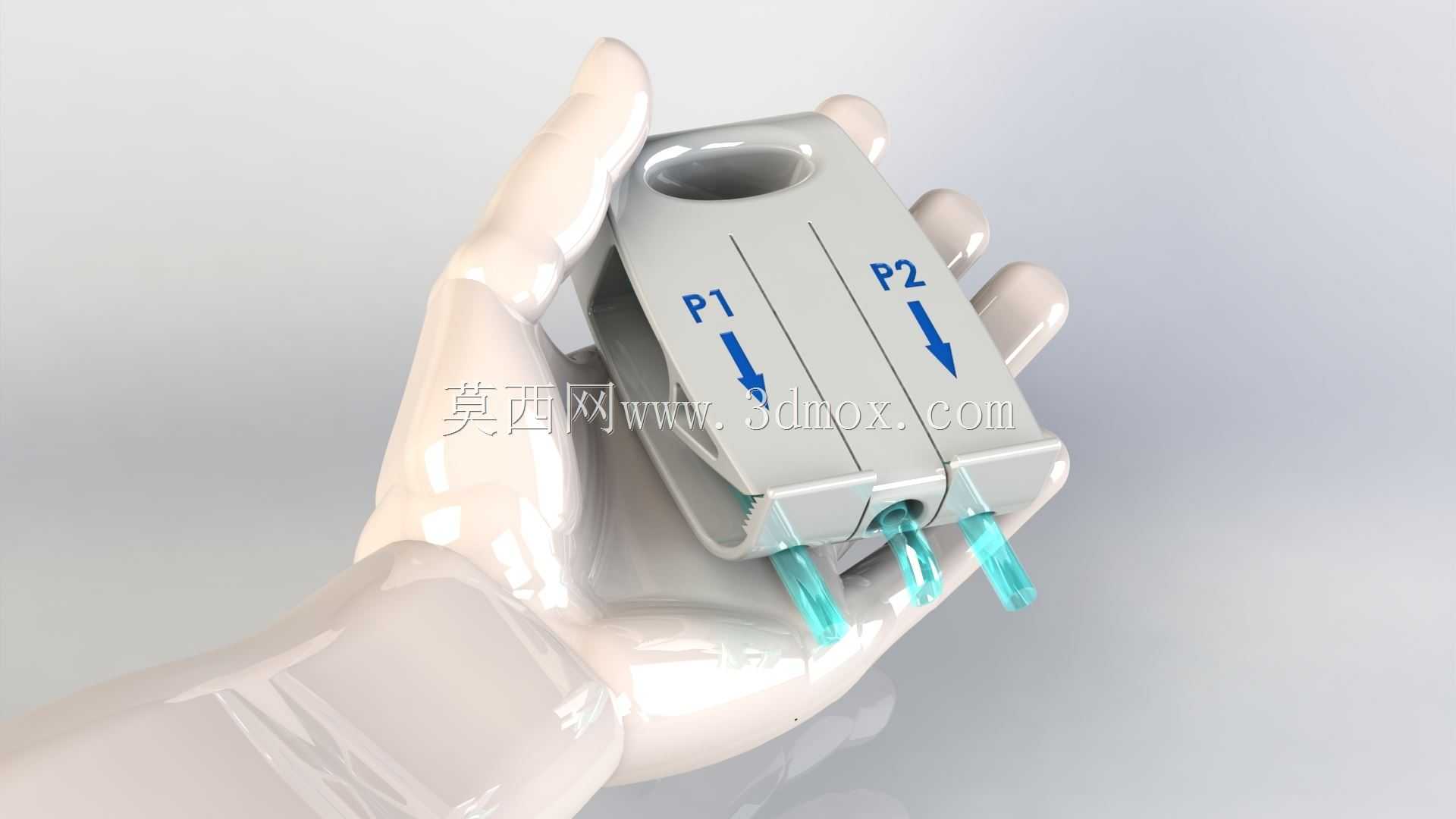

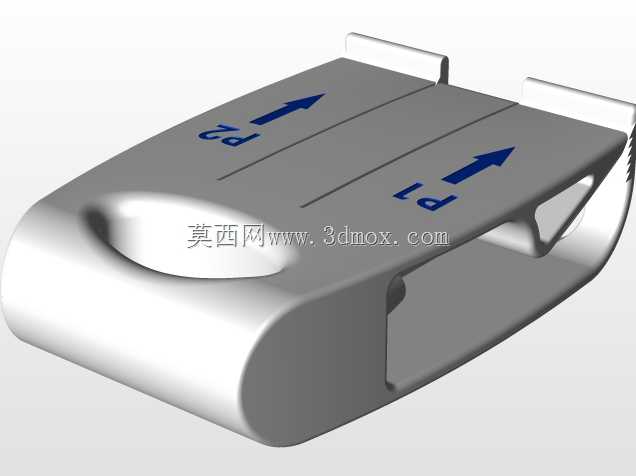

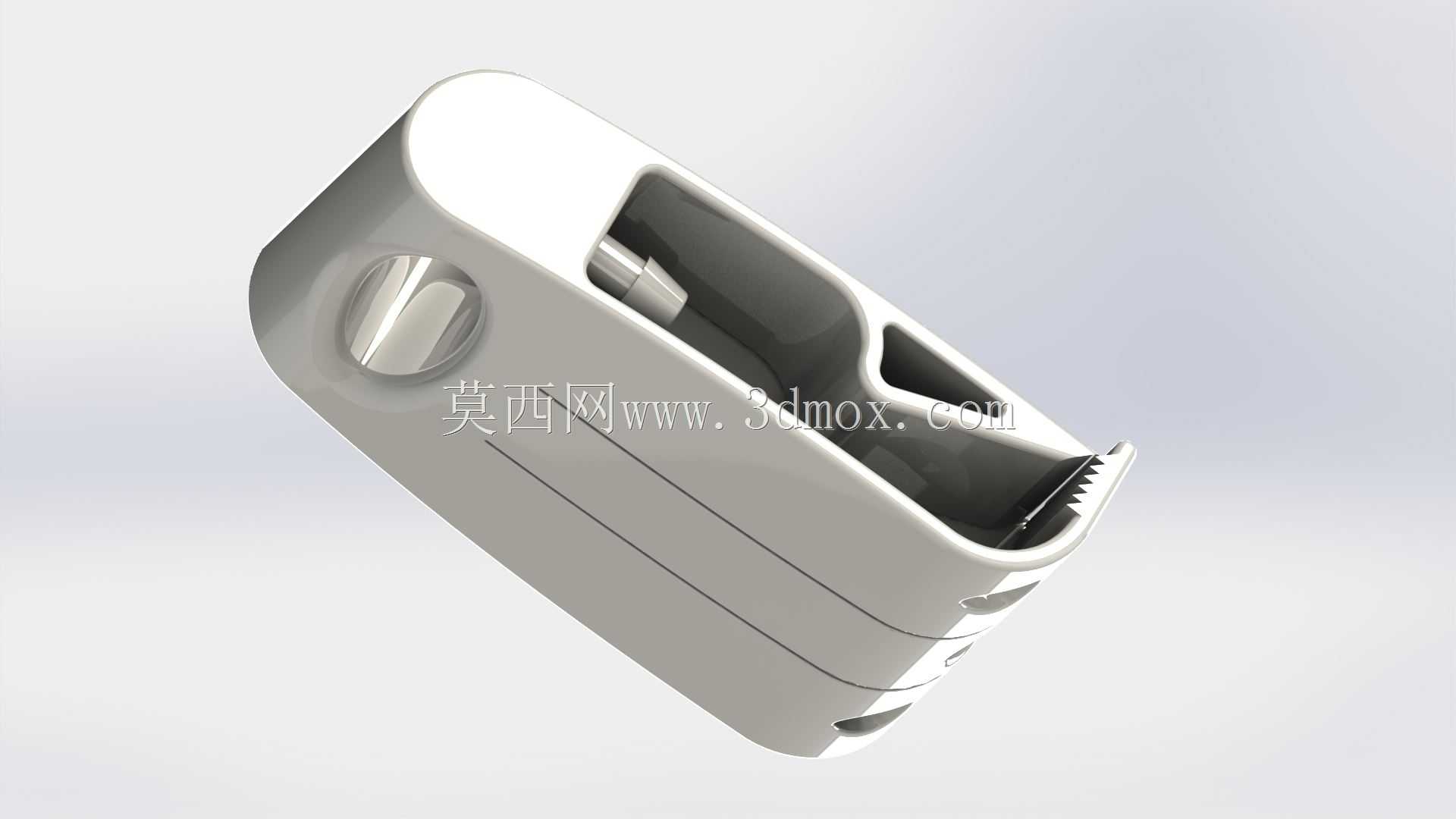

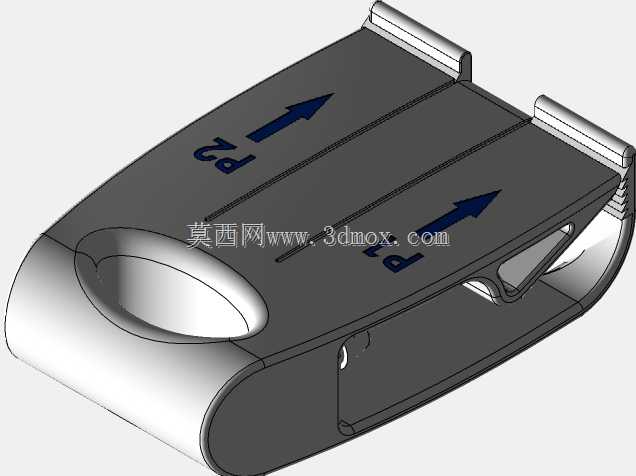

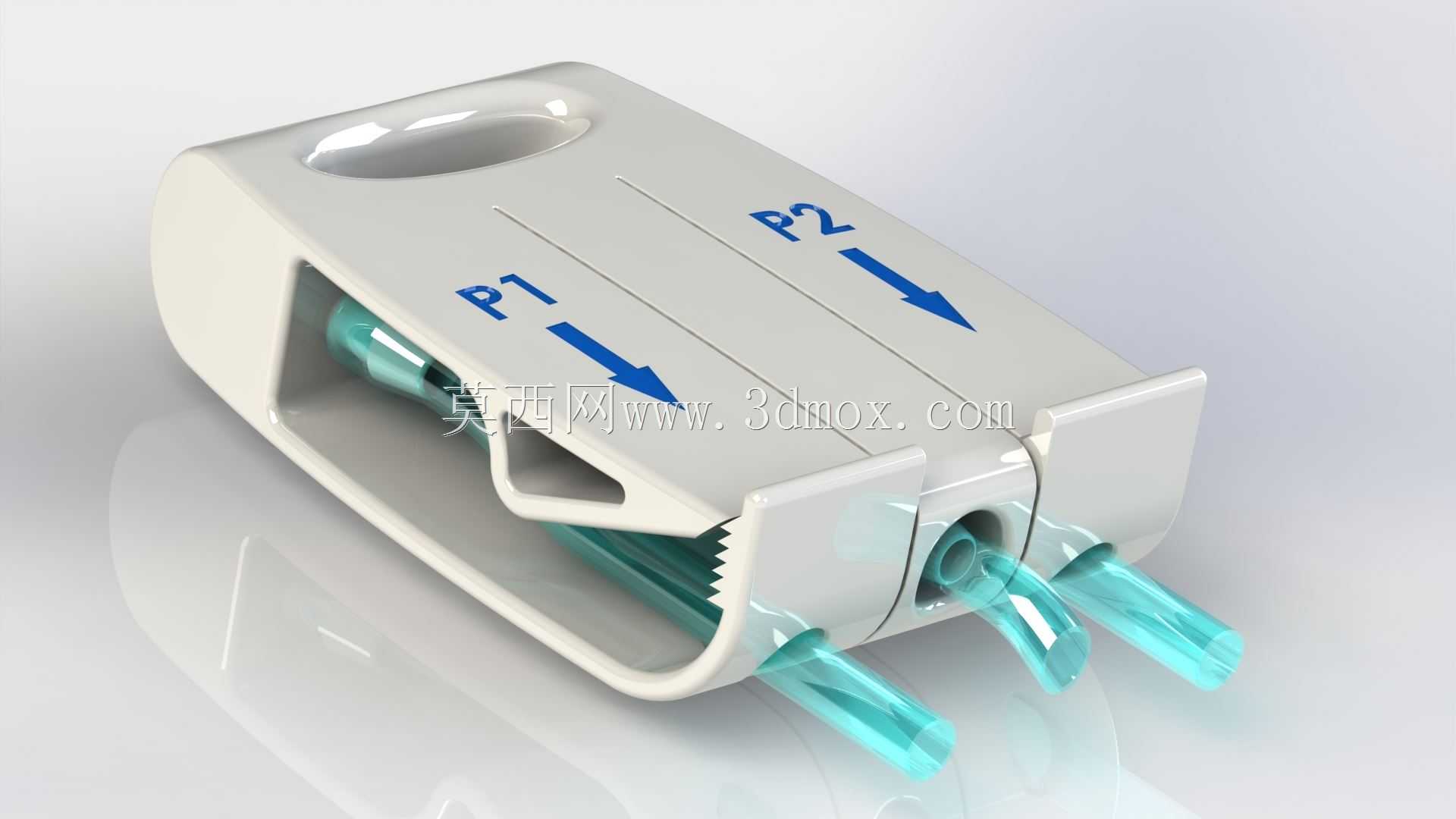

这款单部件氧气气路分离分流装置，主要应用于家用制氧设备、便携式呼吸供氧终端、小型医疗供氧配套管路系统中，承担单路进气双路独立输出的气路分流与通断控制功能，可直接嵌入便携供氧设备的气路通路中，无需额外搭配独立的分流阀体与连接接头，大幅简化供氧终端的气路装配流程。装置采用一体化单部件结构设计，整体无额外拼接装配组件，可直接通过3D打印工艺完成成品制作，成品整体重量仅19g，极致轻量化的结构设计能够适配各类手持、穿戴式便携供氧设备的减重需求，不会给终端产品增加额外的负重负担。从功能设计逻辑来看，装置本体上标注的P1、P2标识分别对应两路独立的氧气输出通路，表面模压成型的箭头标识清晰标注了气流的走向，能够在生产装配环节快速识别气路对接方向，避免管路接反引发的气路故障。装置的进气端设置了标准尺寸的插接接口，可直接匹配常规医用氧气管路的通用管径，两个输出端采用对称式的快插接口设计，管路插入后可依靠接口处的微锯齿卡合结构实现紧密固定，无需额外卡箍或粘接工序即可保证气路密封性能，避免氧气输送过程中出现泄漏问题。外形设计上，装置整体采用圆润的长方体造型，顶部设置内凹式的握持抠位，既可以在设备检修时方便手指捏持拆装，也能够在终端设备壳体内部作为定位卡位结构，与壳体内侧的限位筋配合实现快速定位，无需额外螺丝固定即可完成装置在设备内部的安装固定。装置的整体外形边界规整，无外凸的尖锐结构，安装时不需要预留过大的操作空间，可适配紧凑化的便携设备内部腔体布局，两侧的开放式镂空结构既能够减轻装置自身重量，也可以直观观察内部管路的插接状态，方便生产环节的质检与后期维护排查。气路流道采用等径顺滑过渡设计，内部无直角弯折或突兀的截面变化，能够最大程度降低氧气输送过程中的流阻损失，保证两路输出的氧气流量稳定均衡，不会出现单路气压不足、流量不均的问题，满足双路供氧场景下的气流稳定性要求。装置的外壳结构采用带加强筋的薄壁设计，在保证整体结构强度、耐受常规供气压力的前提下，尽可能压缩了壁厚尺寸，进一步缩减了装置的整体占用空间，能够适配各类小型化、便携化供氧设备的内部安装需求。
