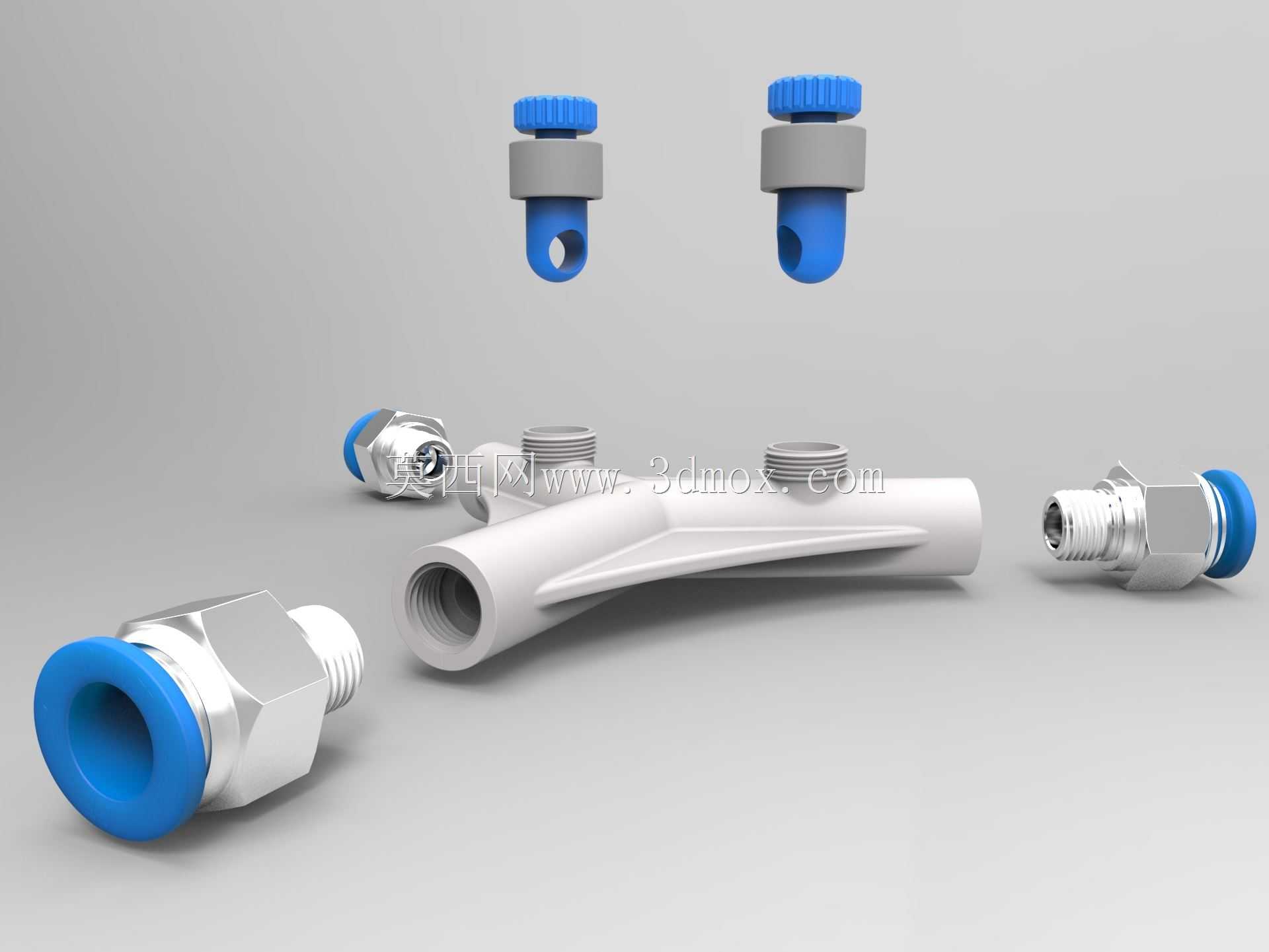

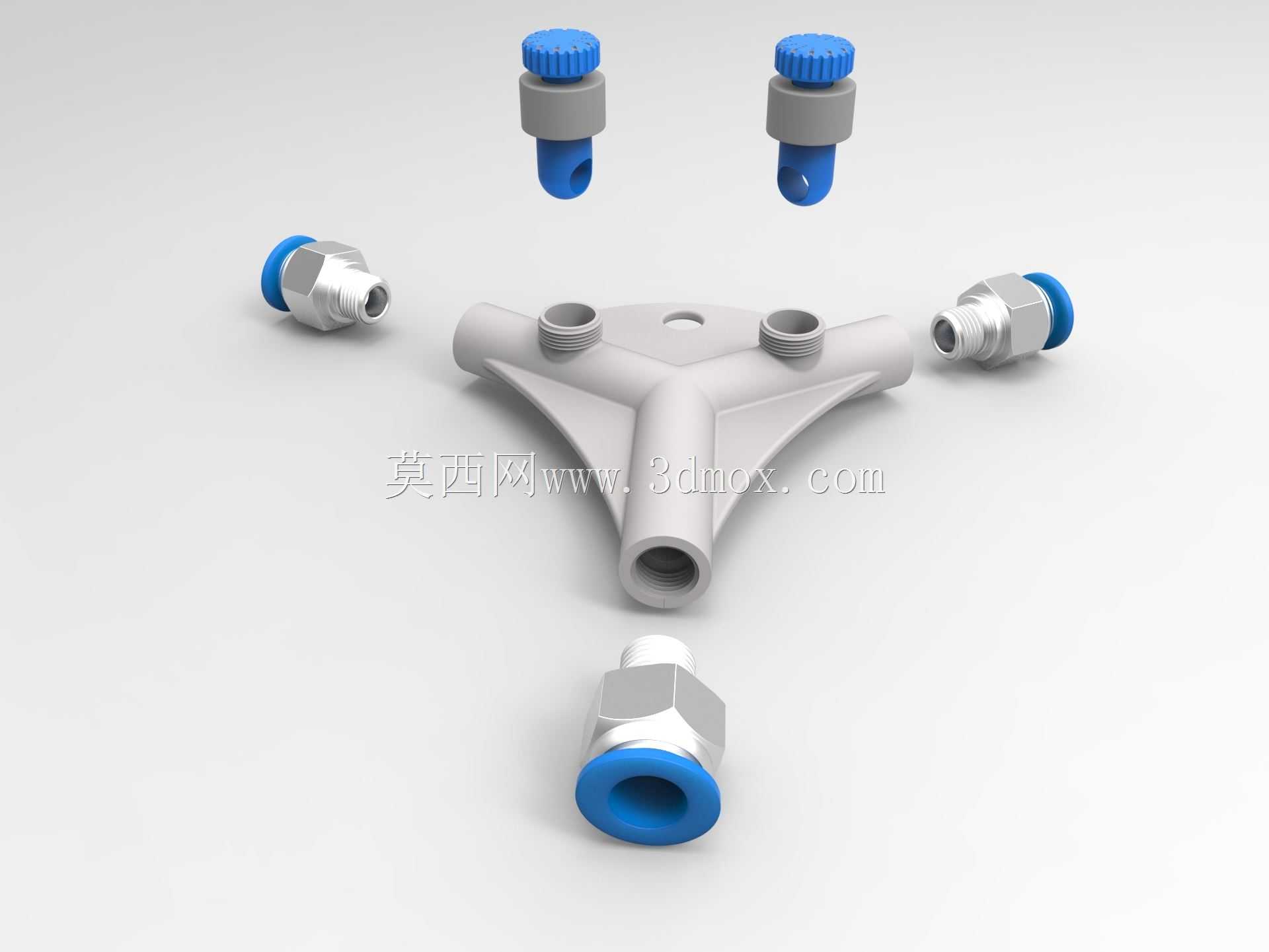

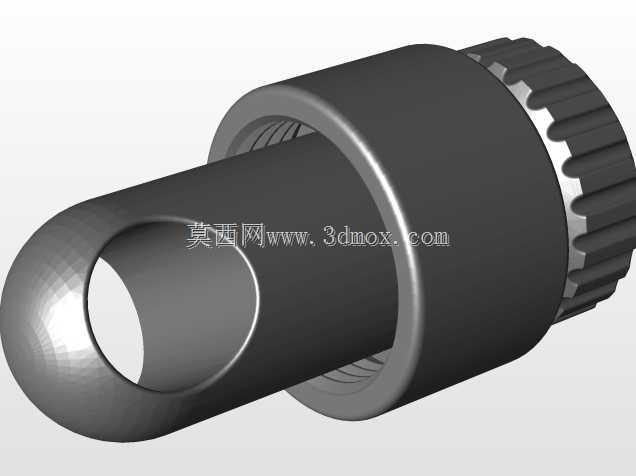

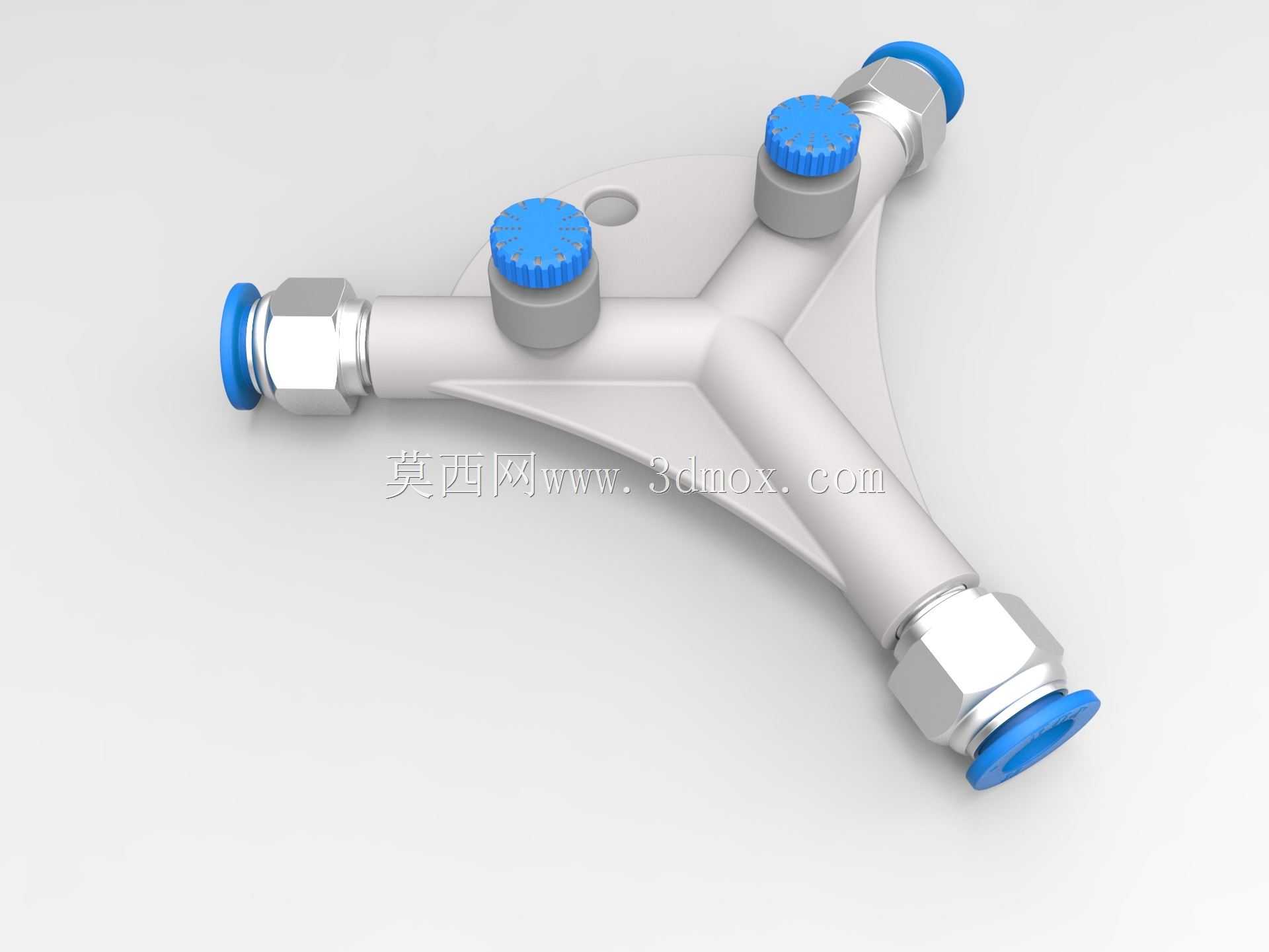

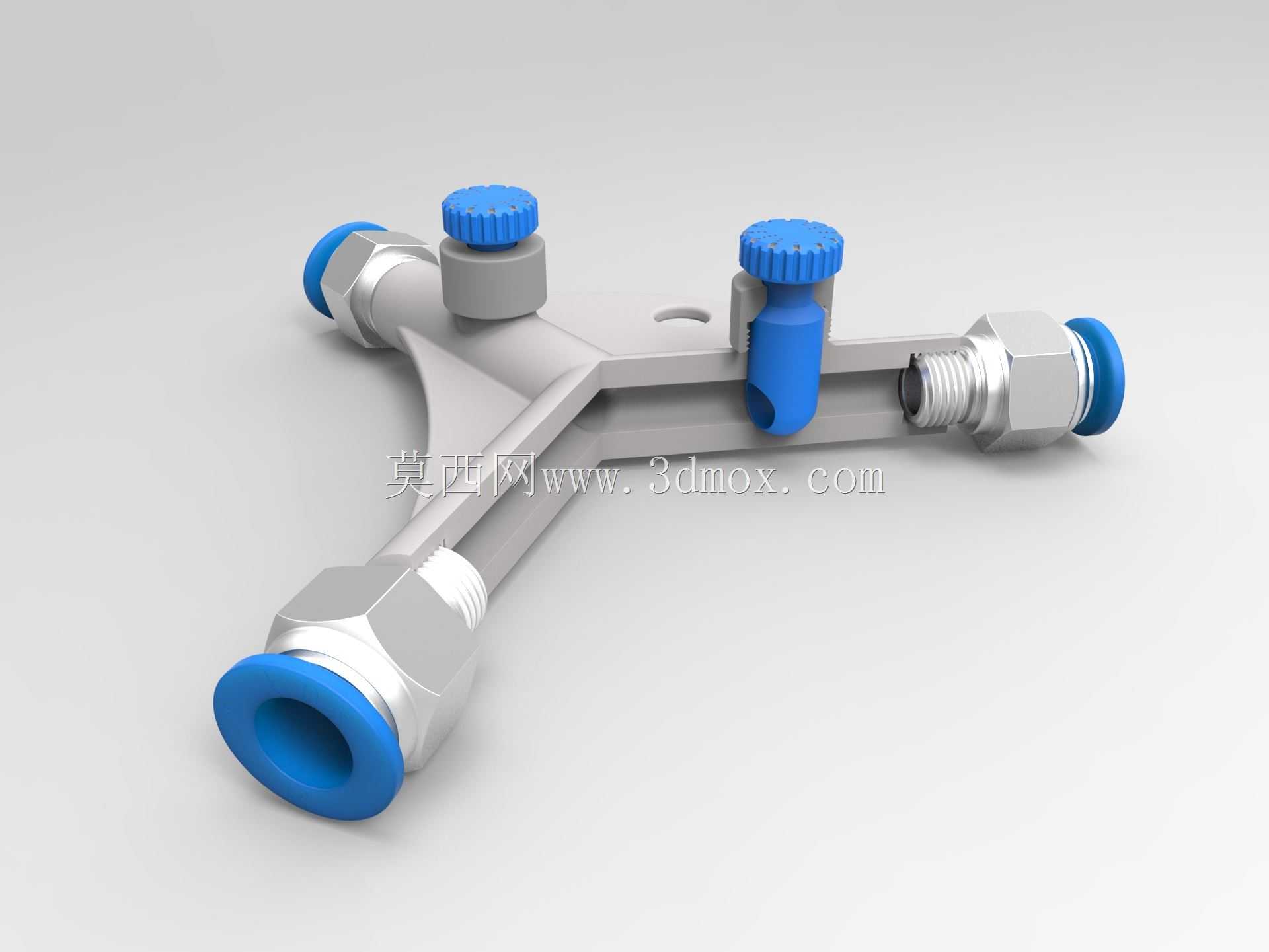

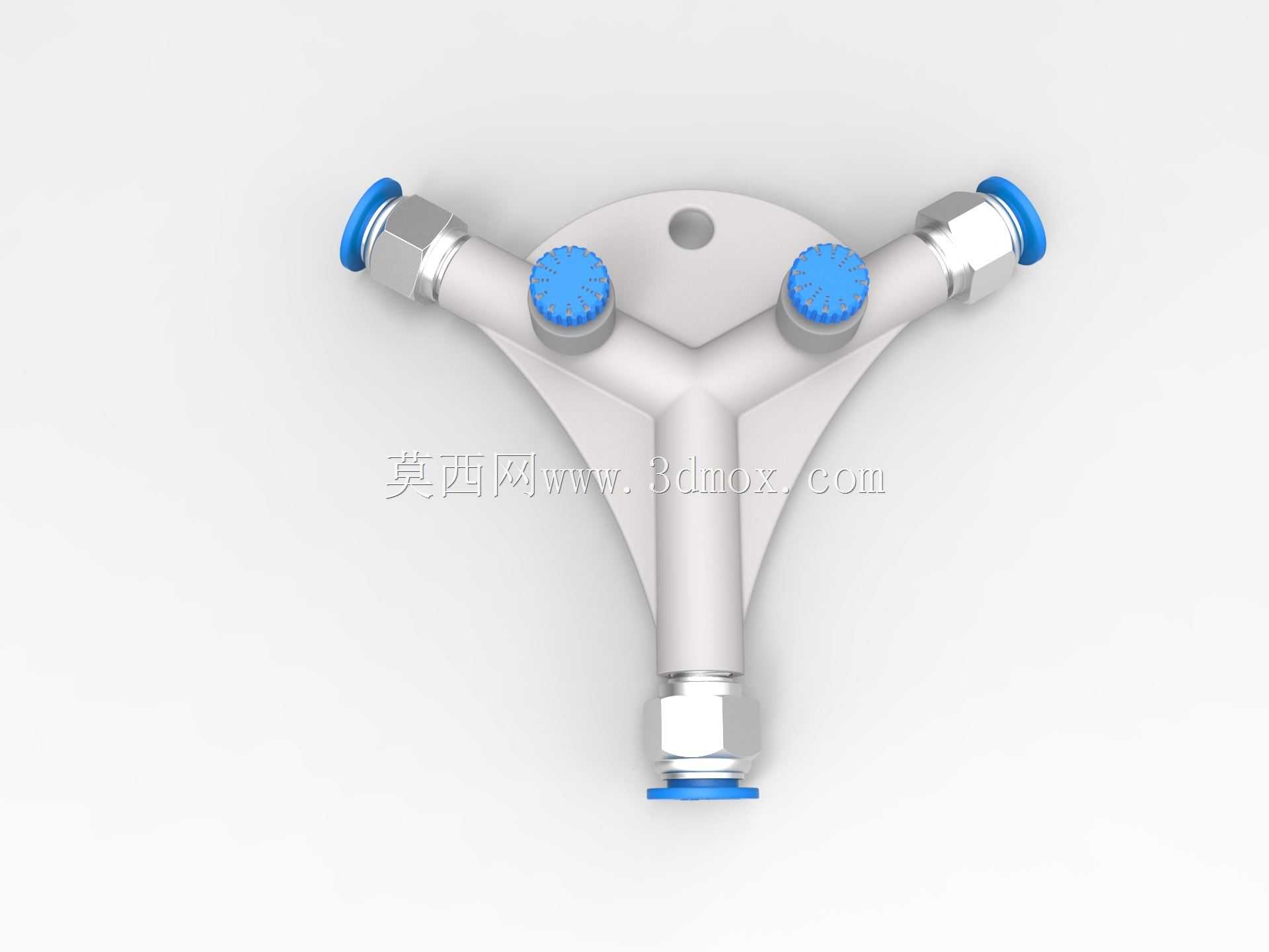

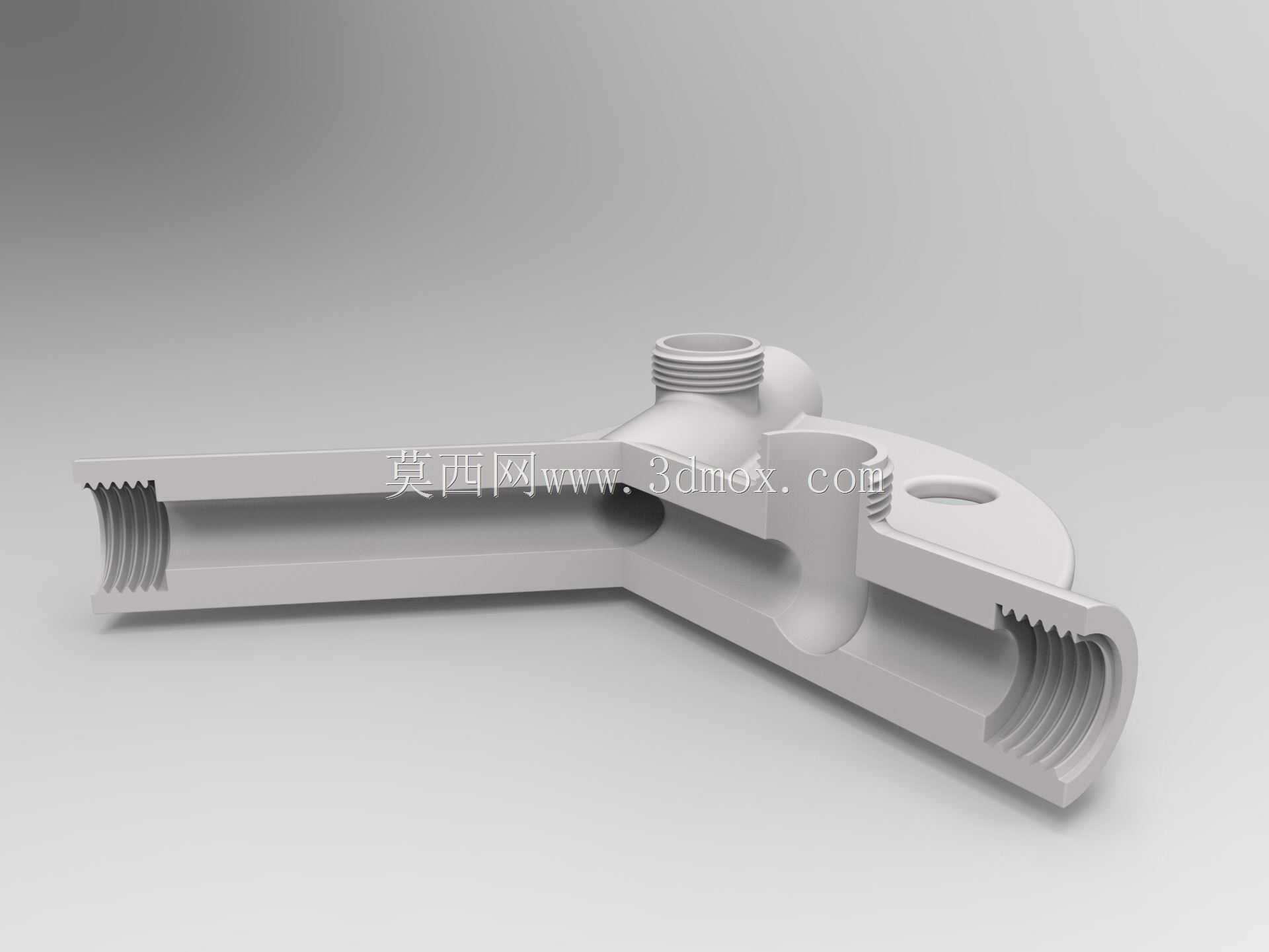

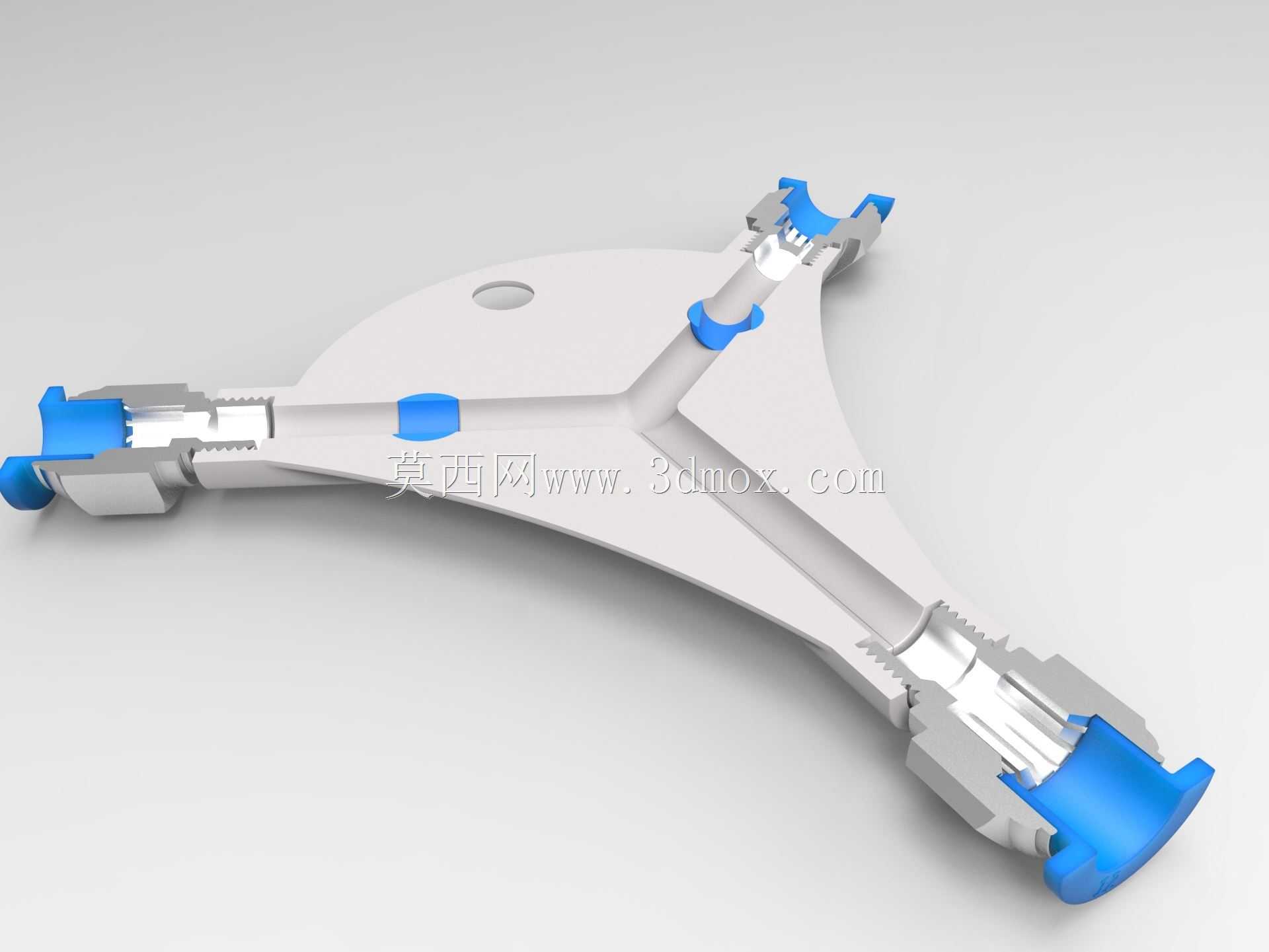

快插式多通路空气分配阀结构设计

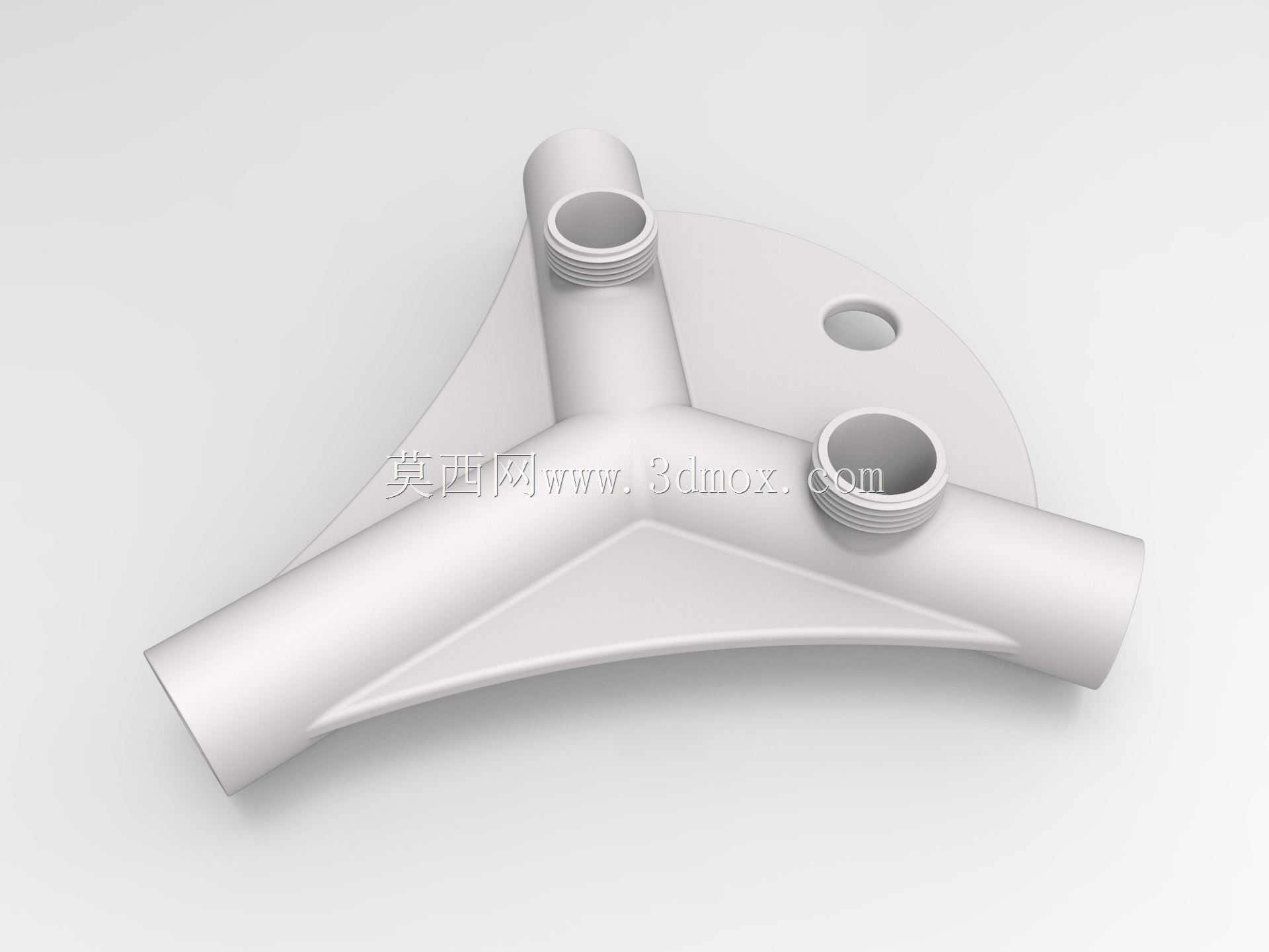

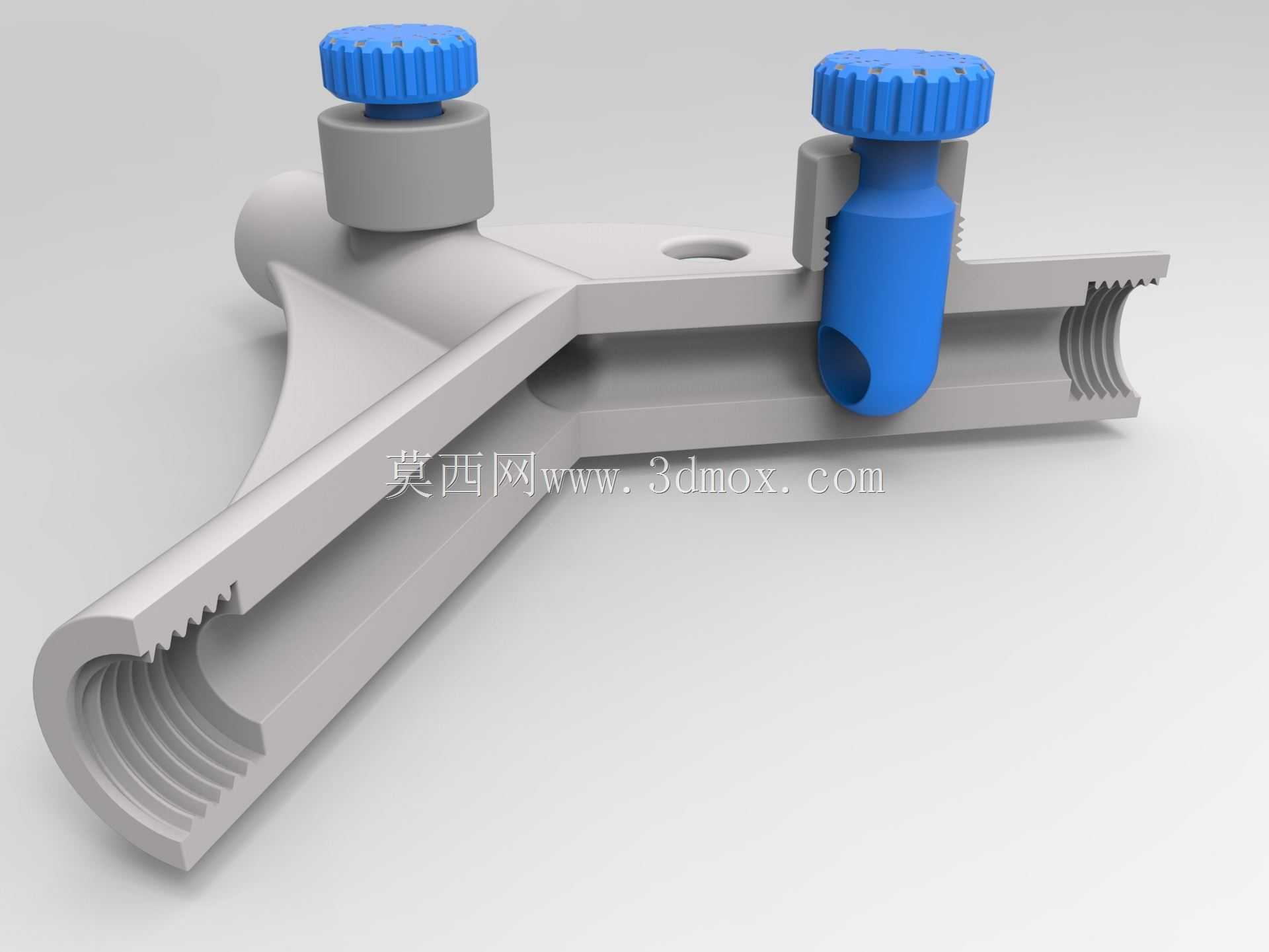

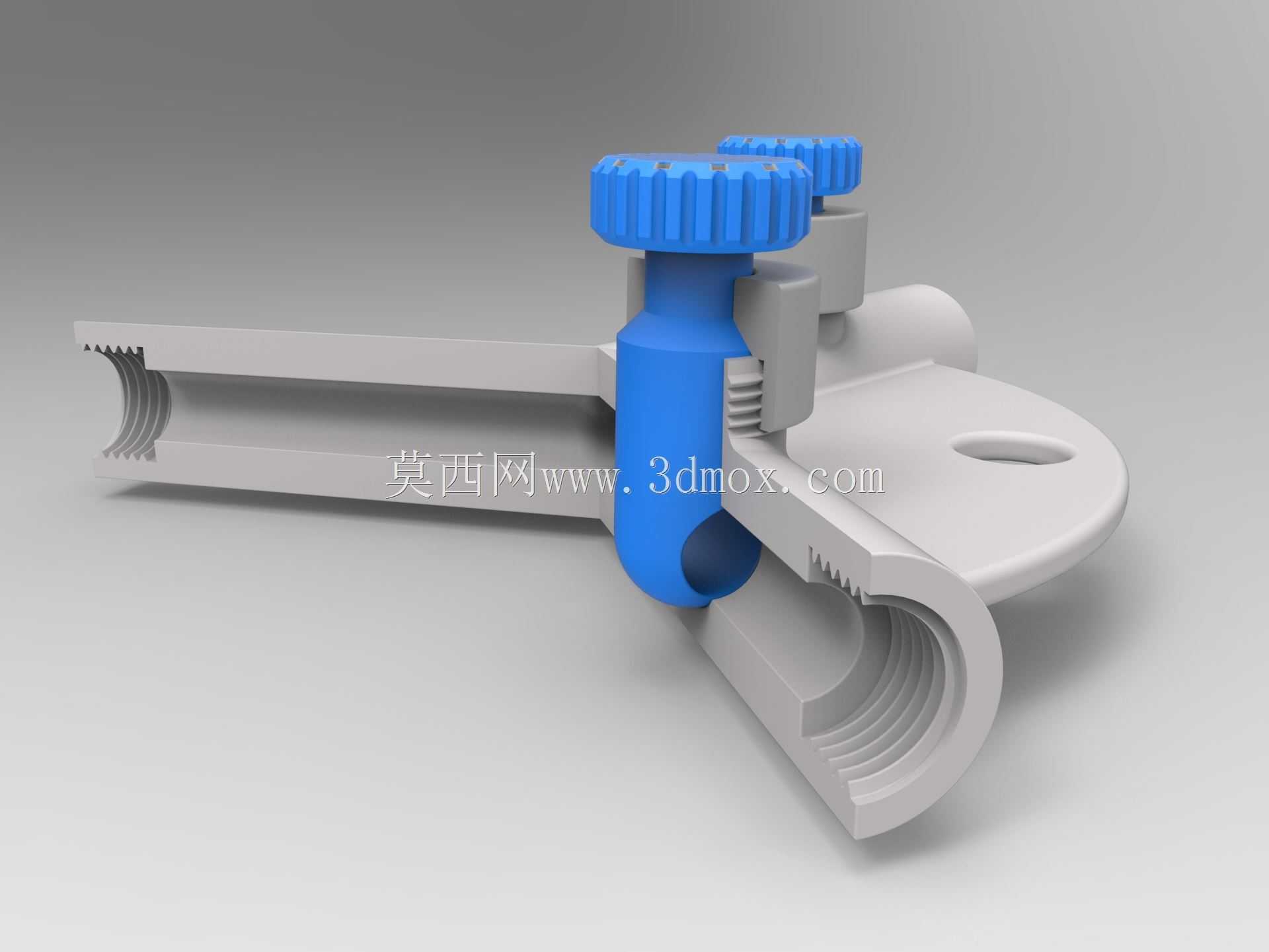

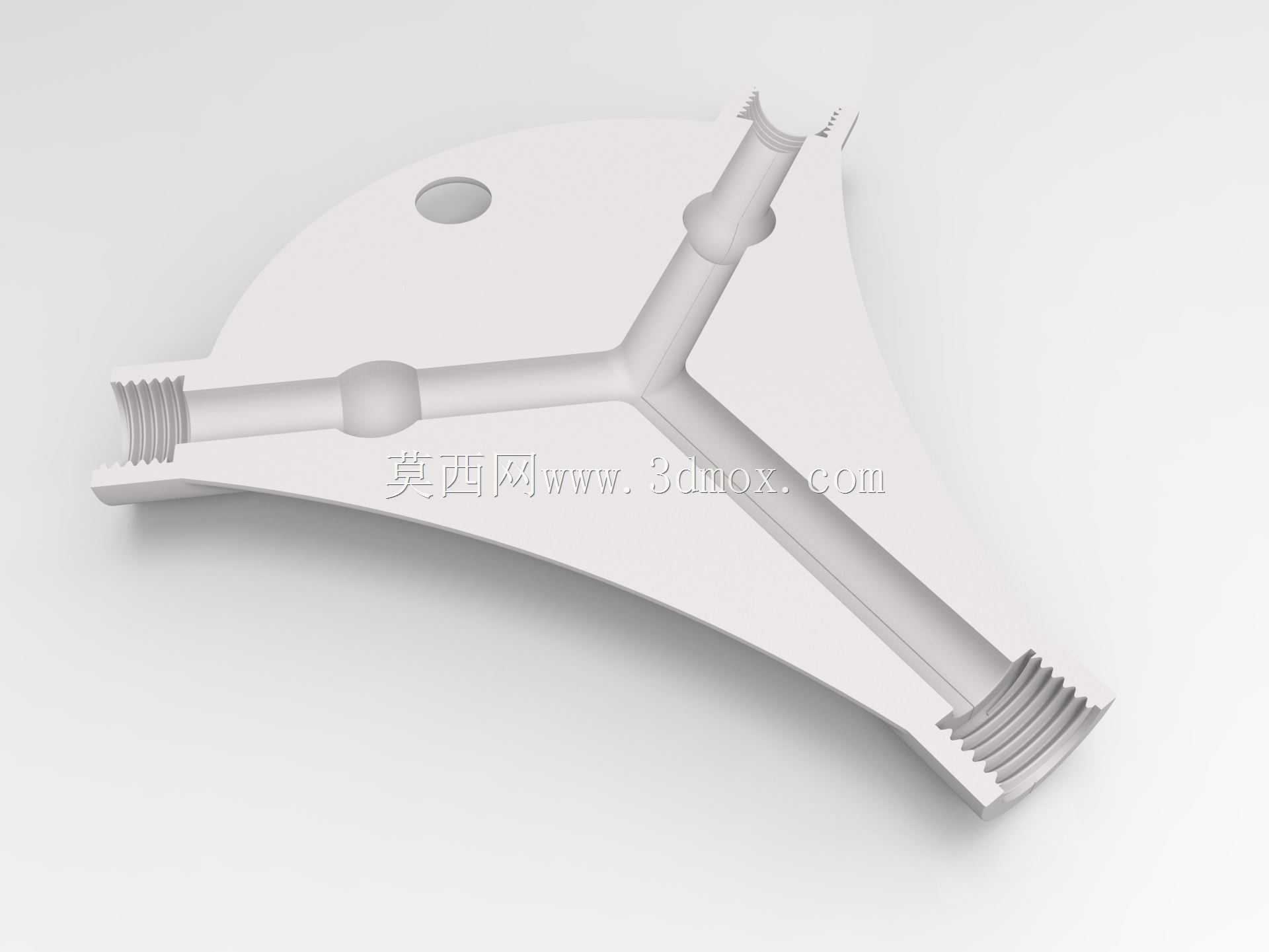

这款空气分配阀主要面向小型气动回路、桌面级气动工装、实验室气路排布以及DIY气动装置的应用场景，可实现单路进气向双路用气端的稳定分流，解决狭小安装空间内多气路排布时接头冗余、管路杂乱的问题，在小型自动化送料机构、气动夹取工位、低压气动实验台等场景中，能够大幅简化气路连接结构，减少管路弯折带来的气阻损耗。产品核心功能是将单一压缩空气输入通路拆分为两个独立输出通路，配合配套的两个手动截止阀，可分别对两个输出支路的通断进行独立控制，无需在每条支路上额外加装独立截止阀，有效压缩气路组件的占用空间。阀体采用Y型流线型流道设计，内部流道无直角突变结构，能够最大程度降低压缩空气流经阀体时的压力损失，保证两个输出支路的气压稳定性，避免因流道弯折造成的出气端压力不足、气流紊流等问题。设计过程中充分考虑了3D打印加工的工艺特性，将整体结构拆分为空气分配管、两个阀门阀芯、两个阀门旋钮共五个独立打印零件，拆分后的零件无复杂倒扣结构，无需添加支撑即可完成打印，打印时阀门配合面预留了合理的间隙余量，既保证旋钮转动的顺滑度，又能避免配合间隙过大造成的气压泄漏。阀门初始设计为无螺纹结构，用户可根据自身使用的快插接头规格，选用对应尺寸的攻丝工具在阀体接口处加工匹配螺纹，适配市面上主流规格的气动快插接头，无需局限于固定的接头尺寸，大幅提升了产品的适配灵活性。外形方面，阀体主体采用对称式Y型布局，两个输出接口与输入接口的夹角经过优化，安装后管路走向自然舒展，不会出现管路过度弯折的情况；安装边界上，阀体整体长度适配常规桌面气动设备的安装间距，接口处的外螺纹段长度预留了足够的螺母锁紧空间，既可以通过快插接头直接连接软管，也可以通过安装螺母将阀体固定在设备面板上，满足不同安装场景的固定需求。配套的手动阀门采用旋钮式结构，旋钮表面做了防滑齿设计，操作时无需额外工具即可手动完成气路通断切换，阀芯与阀体的配合面经过结构优化，低压工况下可实现可靠密封，无需额外加装密封件即可满足常规气动回路的密封要求，整体结构兼顾了加工便利性、使用灵活性与气路性能，适合小批量定制场景下的气路搭建使用。
