永磁贝迪尼与低伦茨发电组合装置结构设计

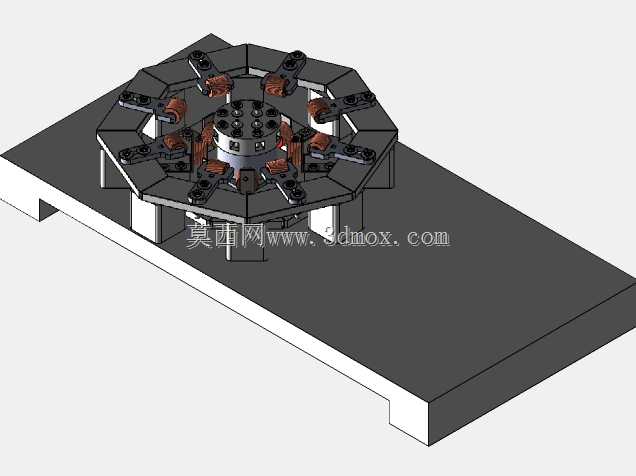

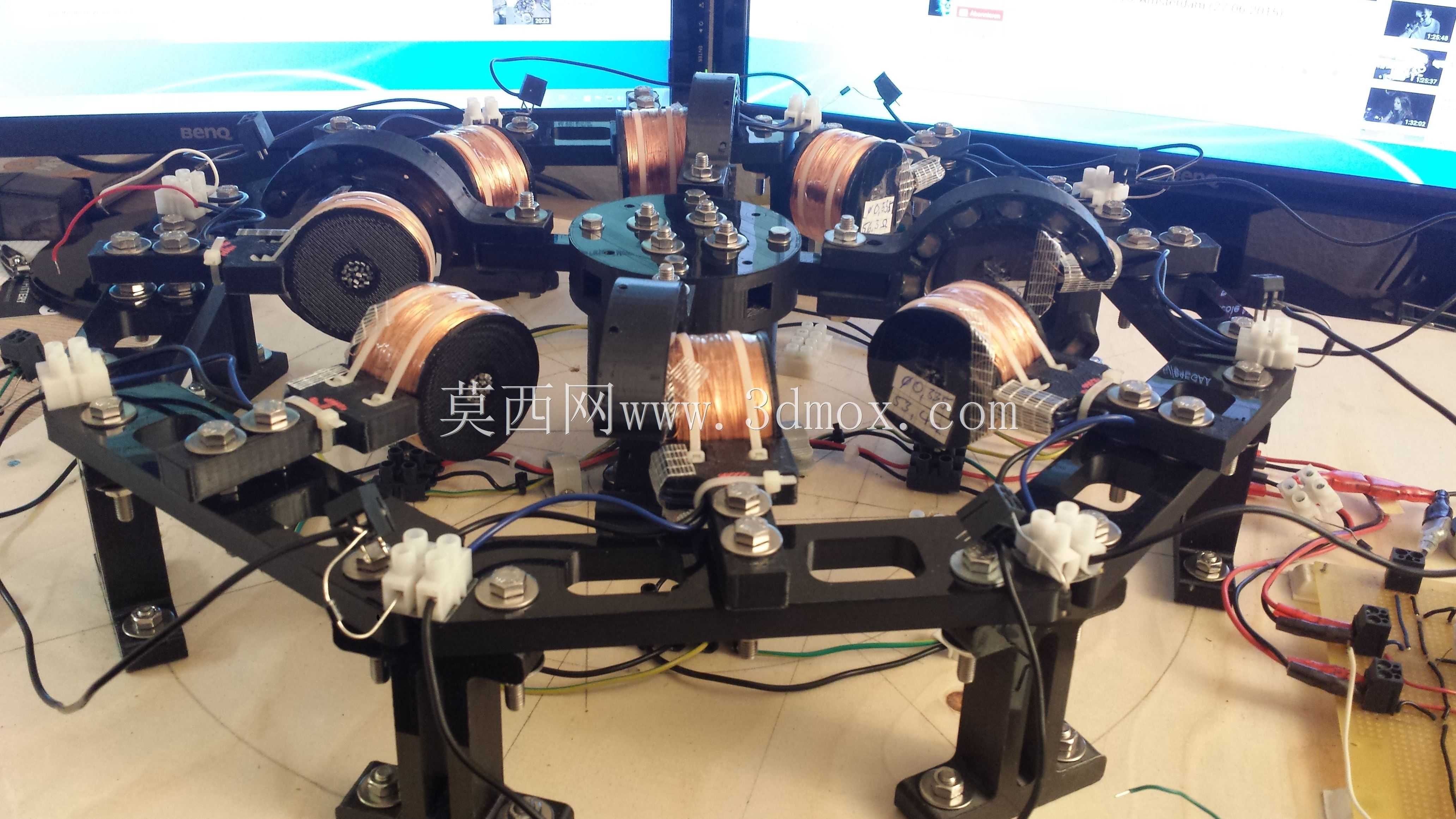

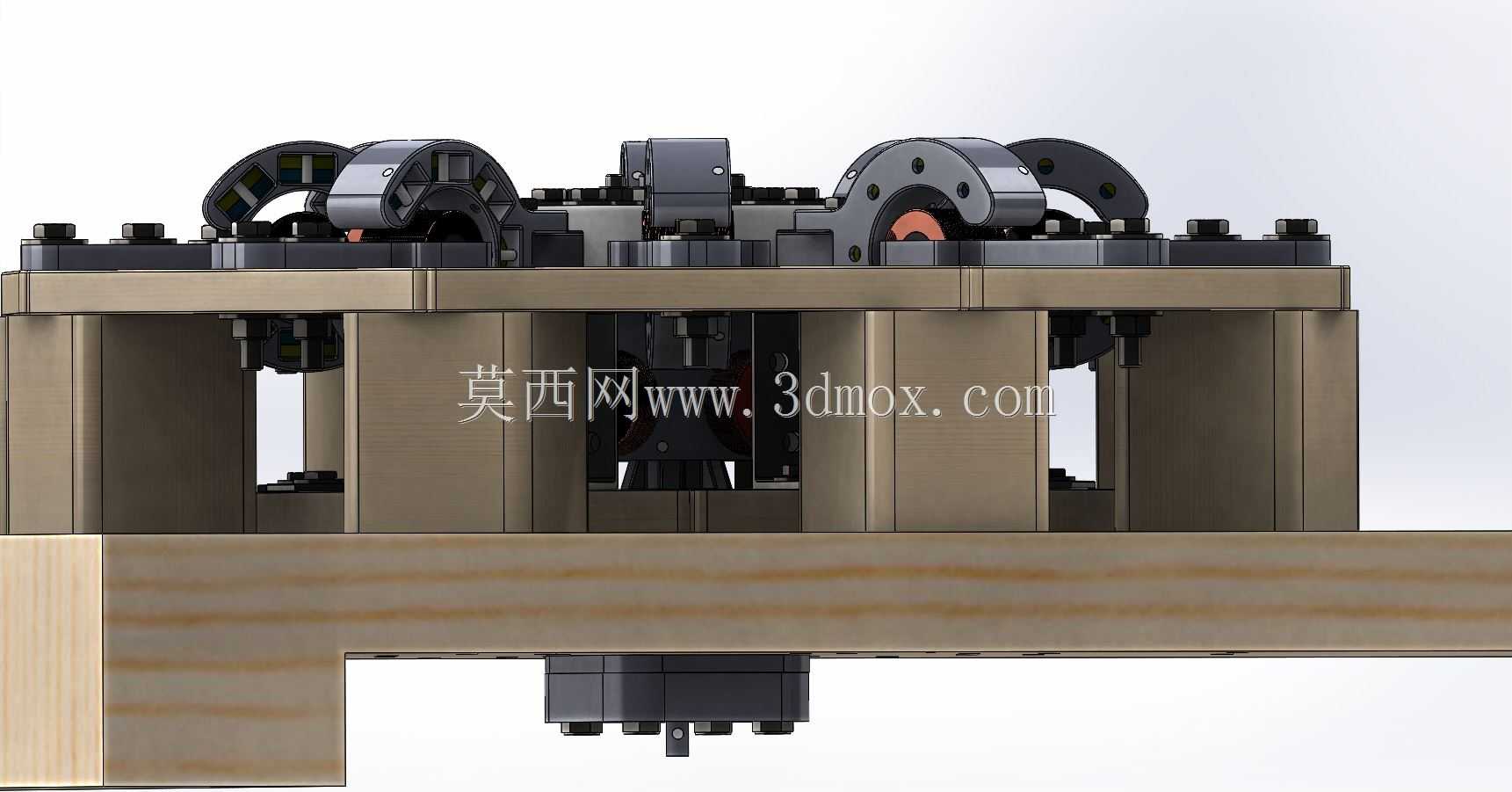

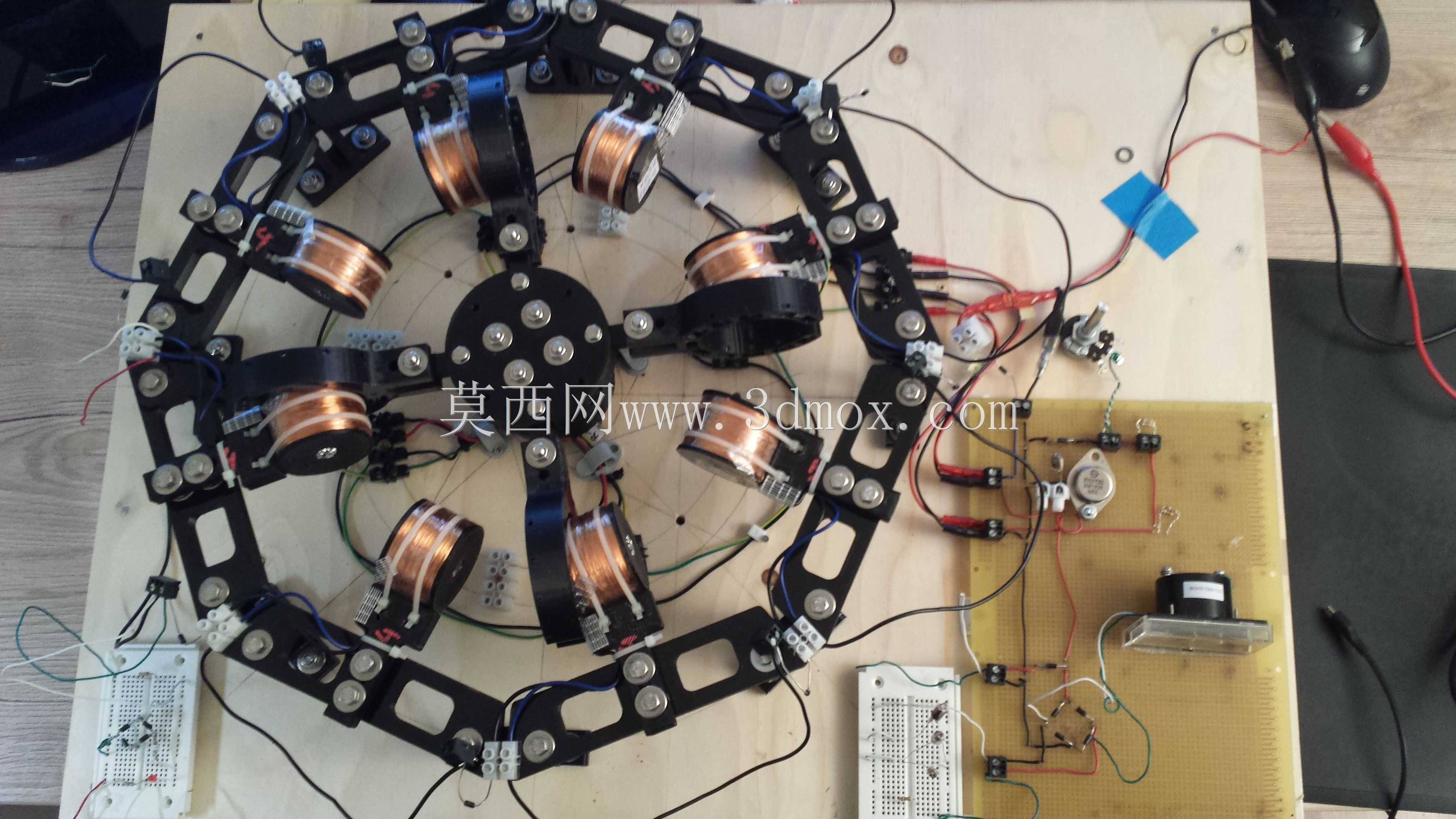

该组合发电装置主要面向小型离网能源供给、新能源实验教学、低功耗独立供电场景设计，可作为户外小型探测设备、野外监测节点、科普实验教具的核心供电单元，适配对输入能量损耗敏感、需要低阻尼能量转换的特殊应用场景，解决传统发电结构在低输入扭矩下磁阻过大、启动困难、能量转换效率受限的问题。装置整体采用环形对称多工位布局，核心结构围绕中心转轴呈圆周均匀分布多组励磁线圈与磁钢组件，底座采用标准铝型材拼接框架结构，支脚高度可通过底部调节螺母微调，整体安装边界控制在直径420mm、高度280mm范围内，可直接固定在标准实验工作台或小型设备机柜内部，安装孔位预留通用M6螺纹接口，无需额外定制转接件即可完成快速装配。设计过程中针对传统贝迪尼电机磁路利用率不足、低伦茨发电机磁阻尼偏大的问题，将两套结构的磁路进行耦合设计，采用3.9公斤钕铁硼磁钢作为核心励磁源，线圈绕组采用分层绕制工艺，每组线圈对应独立的触发与输出回路，既保留贝迪尼结构低触发功耗、运行稳定的特性，又通过低伦茨结构的磁路优化降低转子转动过程中的磁阻损耗，提升整体能量转换效率。装置的转子组件采用轻量化非金属支架固定磁钢，减少转动惯量的同时避免额外的涡流损耗，接线端采用快插式接线端子，方便实验过程中快速调整接线方式、测试不同绕组搭配的输出特性，所有外露金属部件均做绝缘处理，避免实验过程中出现短路风险。结构上预留了拓展安装位，可根据实际使用需求增减线圈与磁钢组数量，适配不同功率等级的输出要求，转轴采用标准轴承座支撑，径向跳动量控制在0.05mm以内，保证长期运行的结构稳定性，整体结构兼顾实验调试的便利性与长期运行的可靠性，既可以作为新能源原理验证的实验平台，也可经过参数优化后适配小型独立供电系统的实际使用需求。
