Schauberger斥力德国飞碟动力装置结构

项目分类:发动机 发布时间:2022-05-30 ID:643849
  • Schauberger斥力德国飞碟动力装置结构
  • Schauberger斥力德国飞碟动力装置结构
  • Schauberger斥力德国飞碟动力装置结构
  • Schauberger斥力德国飞碟动力装置结构
  • Schauberger斥力德国飞碟动力装置结构

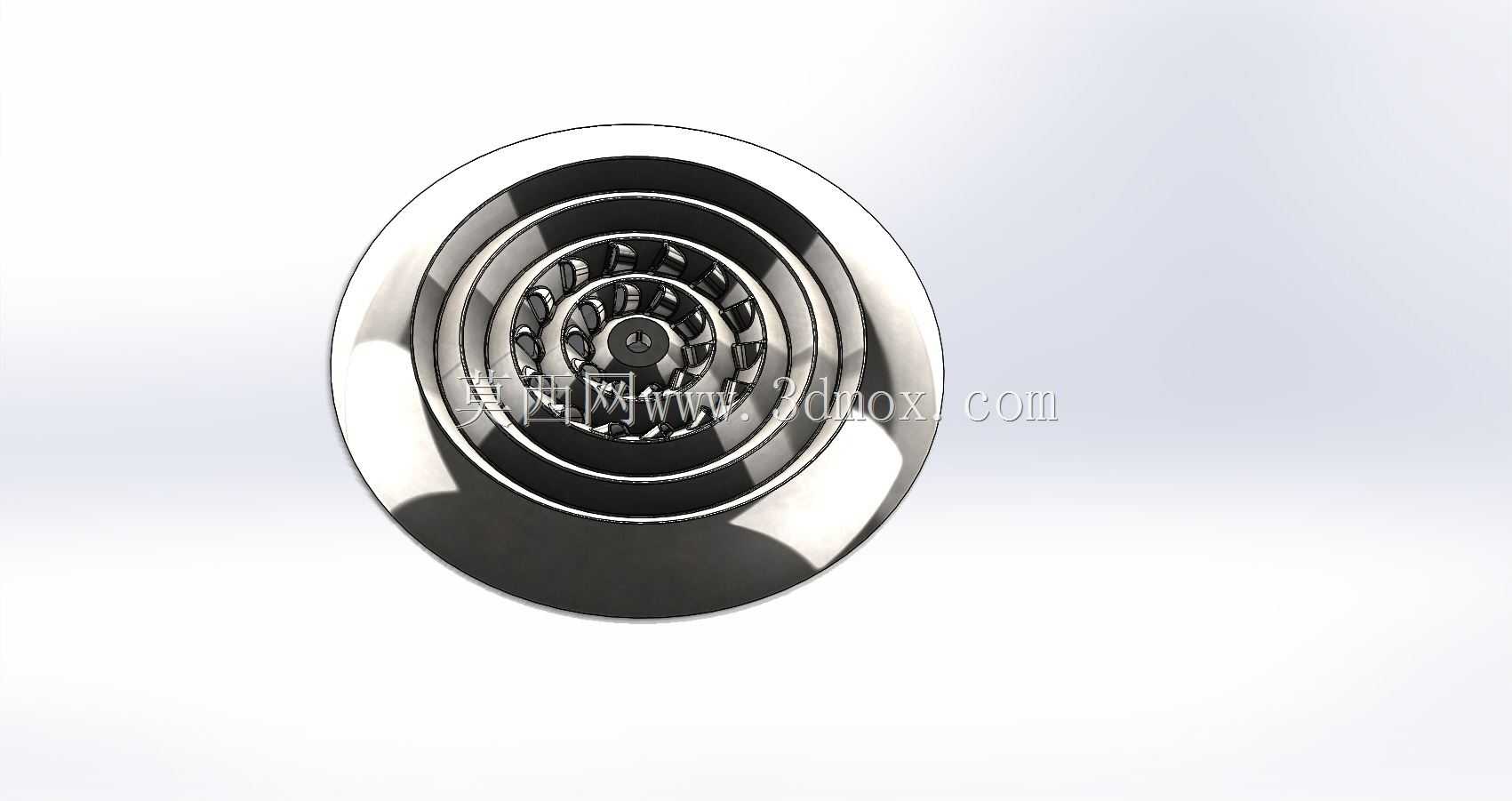

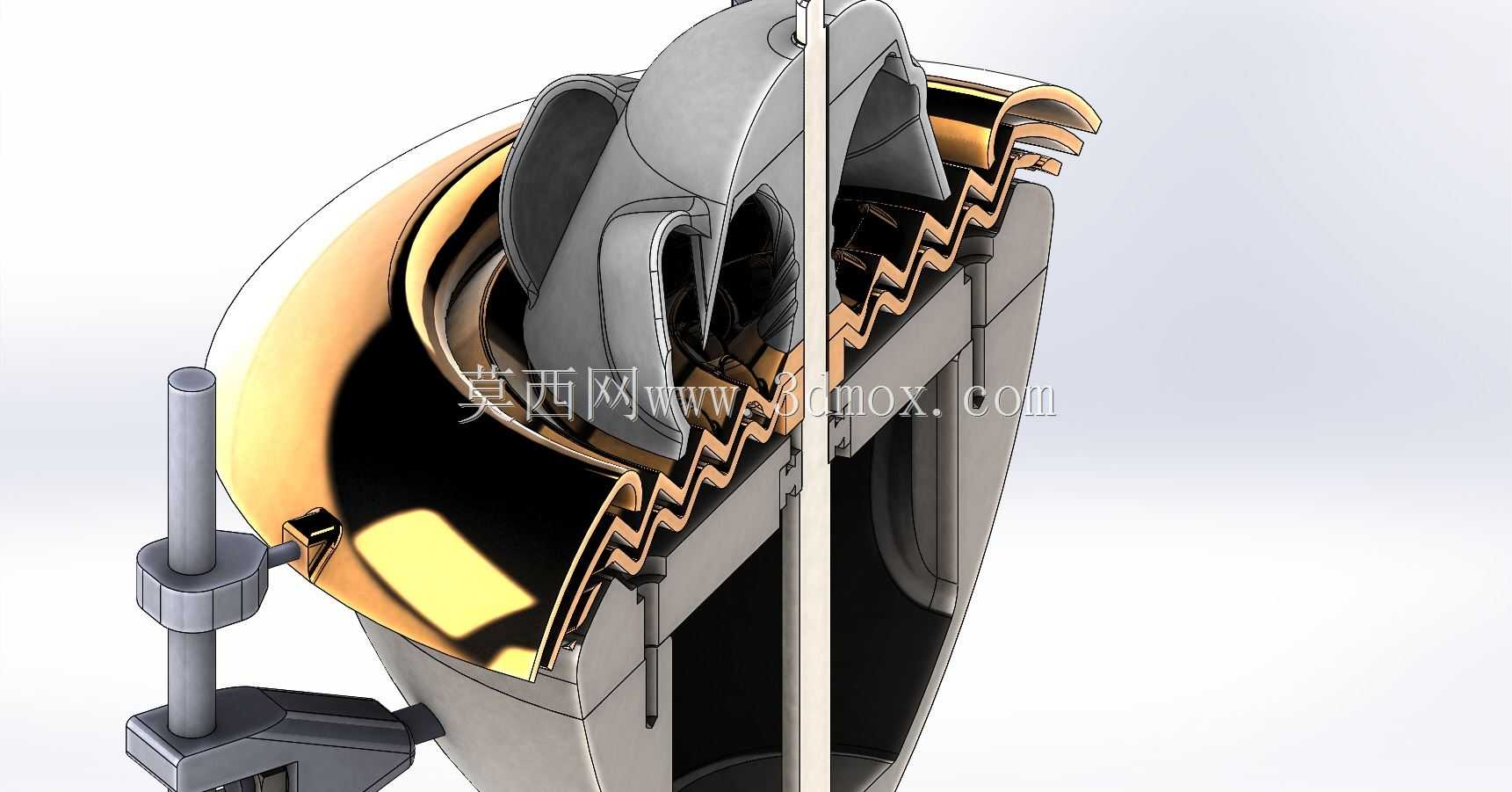

  该动力装置的结构设计围绕涡旋流体动力学逻辑展开,核心腔体采用多层波浪形导流曲面,曲面的曲率变化严格贴合黄金分割比例的流体走向,在流体通过腔体时可形成连续的层流涡旋,避免紊流带来的能量损耗,这一结构特性使其在特殊流体动力试验、新概念推进系统验证场景中具备独特的应用价值,可作为非传统推进原理的原理验证载体,用于测试涡旋斥力生成过程中的流体压力分布、推力输出特性。从结构布局来看,装置整体采用轴对称回转设计,中心设置竖向支撑轴结构,轴体上配置可调式定位锁紧机构,可在试验台架上完成不同安装高度的调整,适配不同流体介质的测试环境;外侧的碟形外壳分为上下两个半体,结合面采用阶梯式迷宫密封结构,无需额外密封件即可实现腔体内部的流体压力保持,

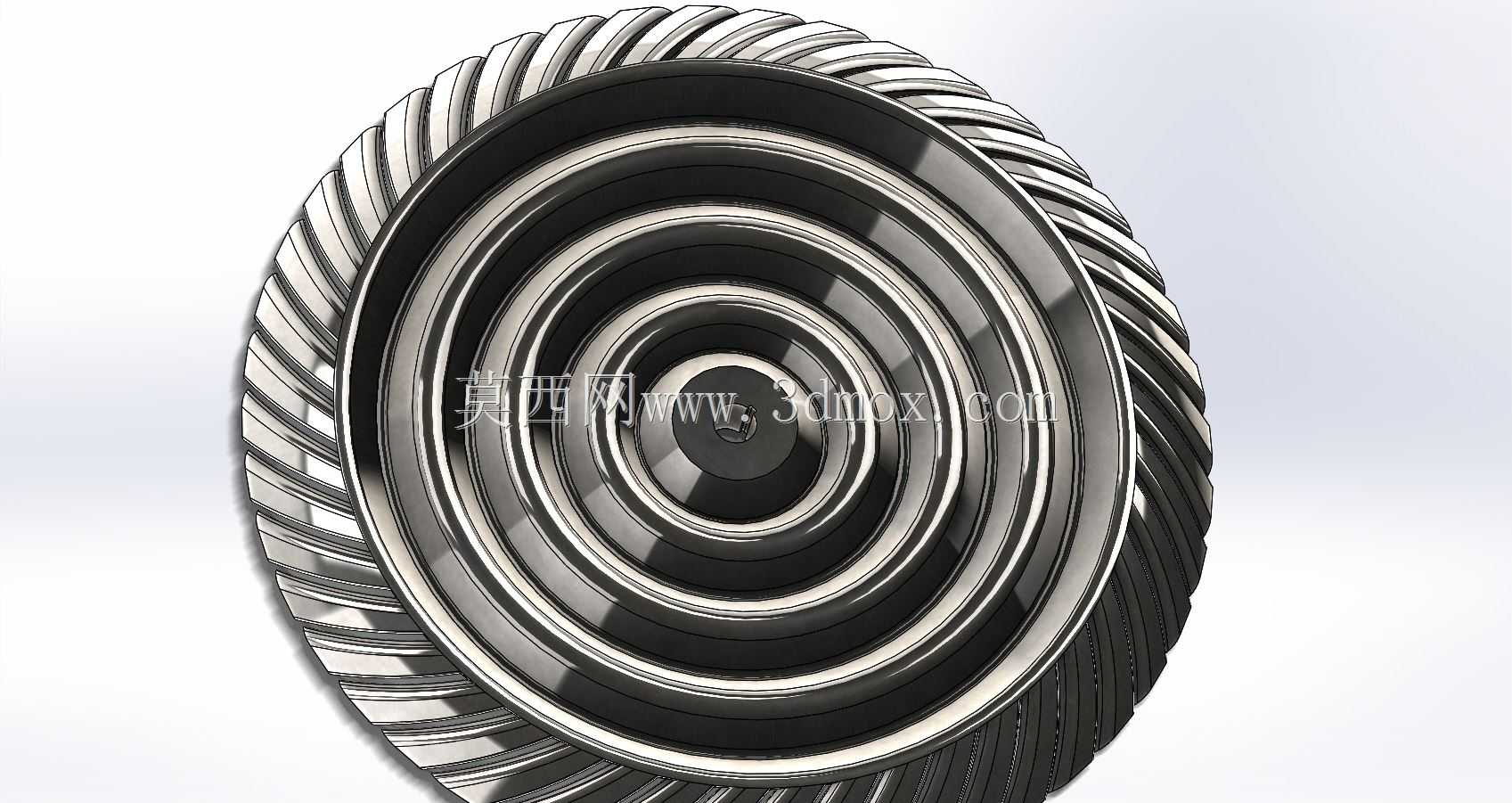

  减少高速流体流动时的泄漏损失。内部的导流叶片采用变倾角设计,从中心向外缘的叶片安装角逐步递减,引导流体从中心区域向外缘流动时逐步加速,在腔体边缘形成高压斥力层,这一设计思路跳出了传统叶轮机械的直叶片或固定倾角叶片的设计逻辑,完全围绕自然涡旋的流体运动规律构建几何结构,在建模过程中需要优先保证曲面的G2连续性,避免曲面折角造成的流体脱流。装置的安装边界需预留中心轴的驱动连接空间,中心轴下端可连接外部驱动单元,也可将驱动单元集成在腔体内部的中心区域,两种安装方式对应的腔体内部预留空间不同,若采用内置驱动方案,需在中心轴周围预留驱动部件的安装腔体,同时保证腔体壁面与驱动部件之间留有足够的流体通道,避免通流面积过小造成流体阻力激增。

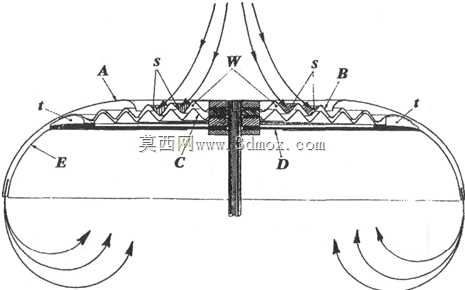

  从实际功能特性来看,该结构在运行时可通过流体的涡旋运动在装置上下表面形成压力差,从而产生轴向的斥力输出,不同于传统空气螺旋桨的推力生成方式,这种结构的流体作用范围更集中,能量传递效率在特定流速区间内更具优势,适合用于低噪推进、特殊流体介质下的动力输出场景。在结构细节上,外侧碟形外壳的外缘采用薄边收口设计,可减少流体离开腔体时的尾迹扰动,降低运行过程中的流体噪声;内部的波浪形导流槽深度从中心向外逐步增加,匹配流体加速过程中的体积变化,保证流体在整个腔体内的流速变化平稳,不会出现局部流速突变造成的压力脉动。建模过程中需注意各曲面之间的相切约束,尤其是导流叶片与腔体壁面的结合处,需保证完全贴合无间隙,避免流体在缝隙处形成寄生涡旋消耗能量;

  中心支撑轴与腔体的连接部位采用流线型整流结构,减少轴体对进入腔体的流体的扰动。该装置可作为新概念动力系统的教学演示模型,帮助从业者理解非传统流体动力的结构逻辑,也可用于小型试验台架的原理验证,测试不同流体介质、不同转速下的推力输出特性,为后续的工程化应用提供结构基础。在材料选择上,若用于实物验证,需优先选用刚性较好的金属材料,避免高速流体作用下结构变形影响曲面精度,塑料类材料仅可用于外观展示模型,无法满足试验工况下的刚度要求。
