层架式永磁励磁自由能发电装置结构

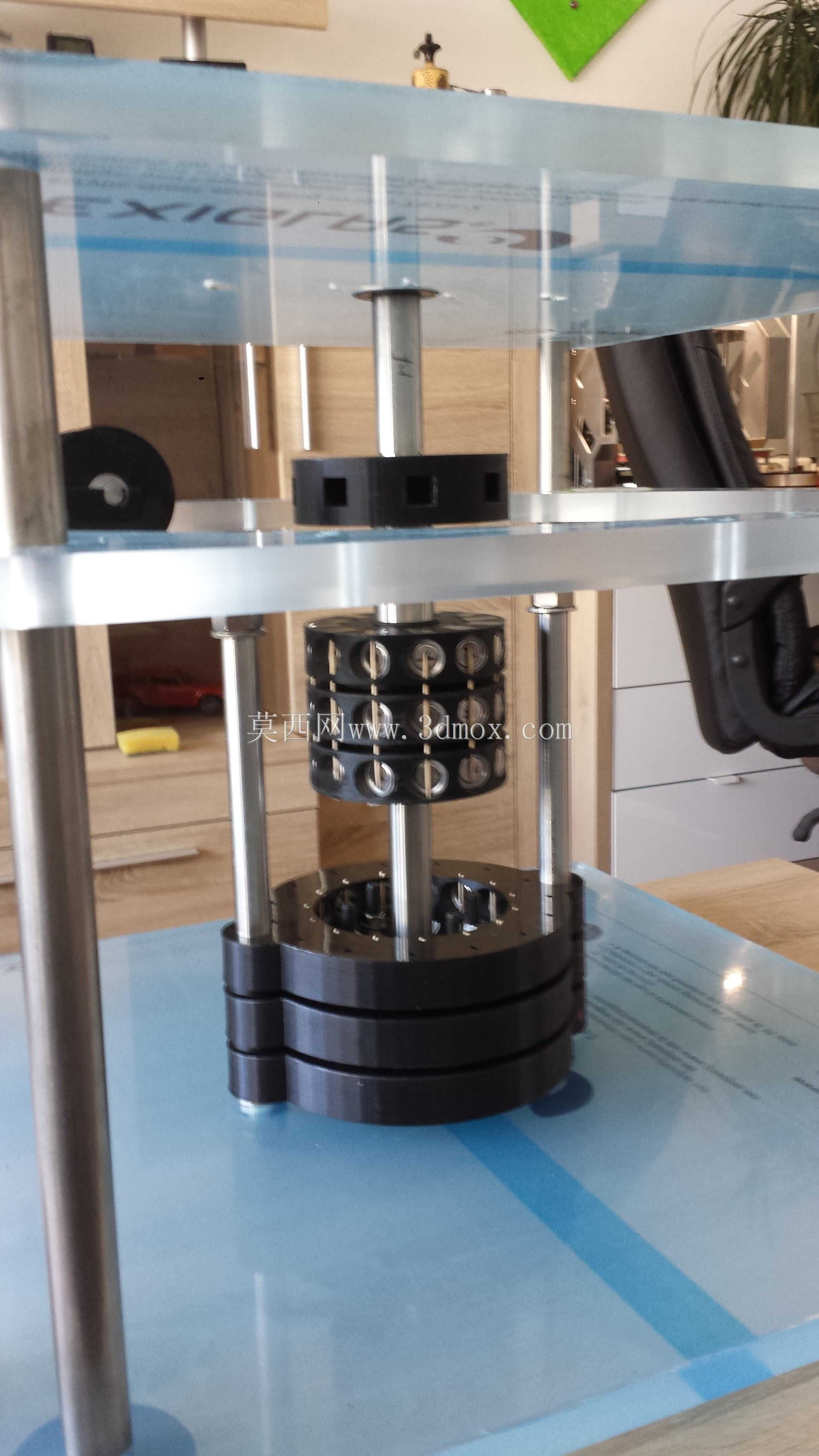

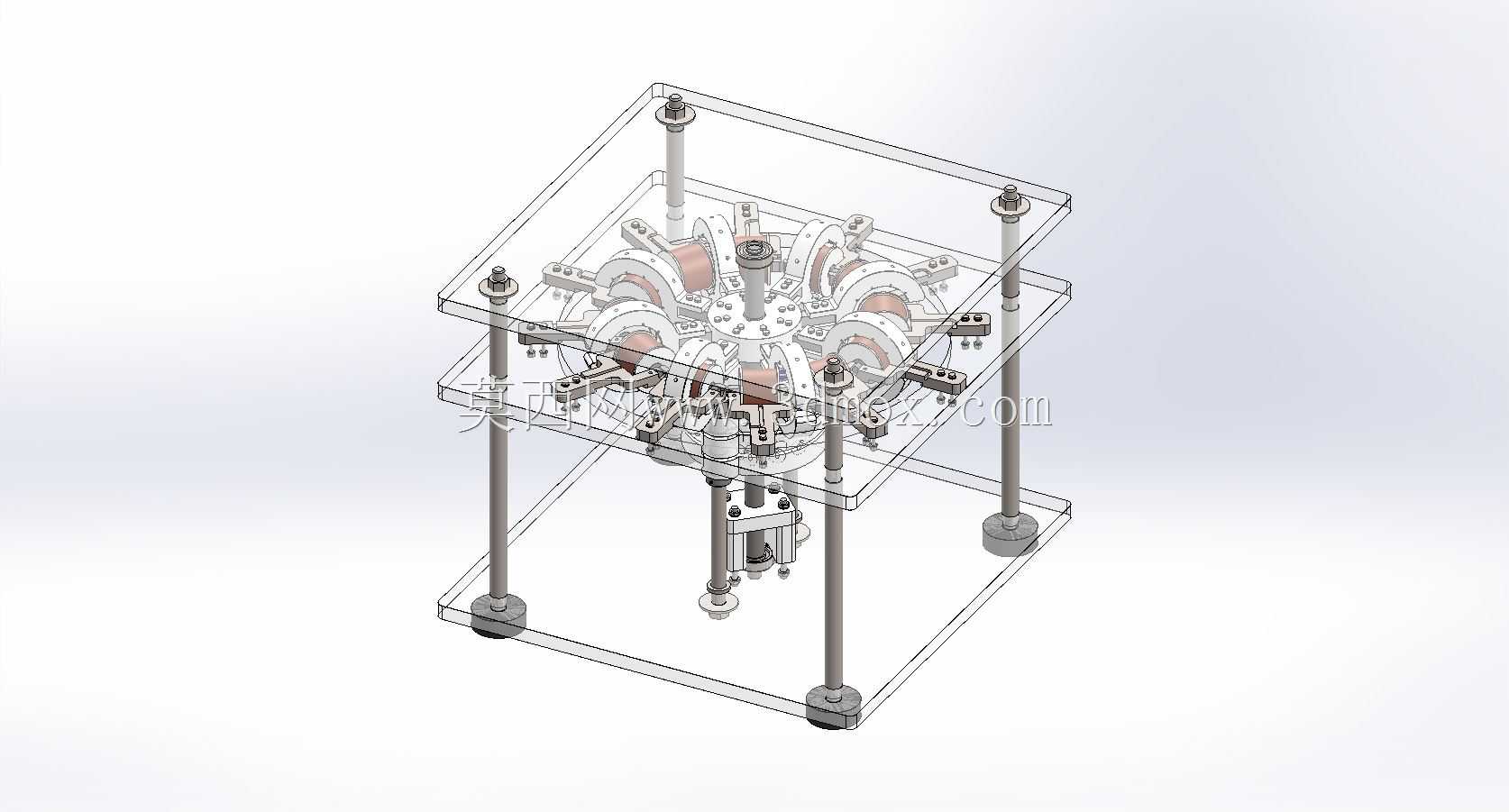

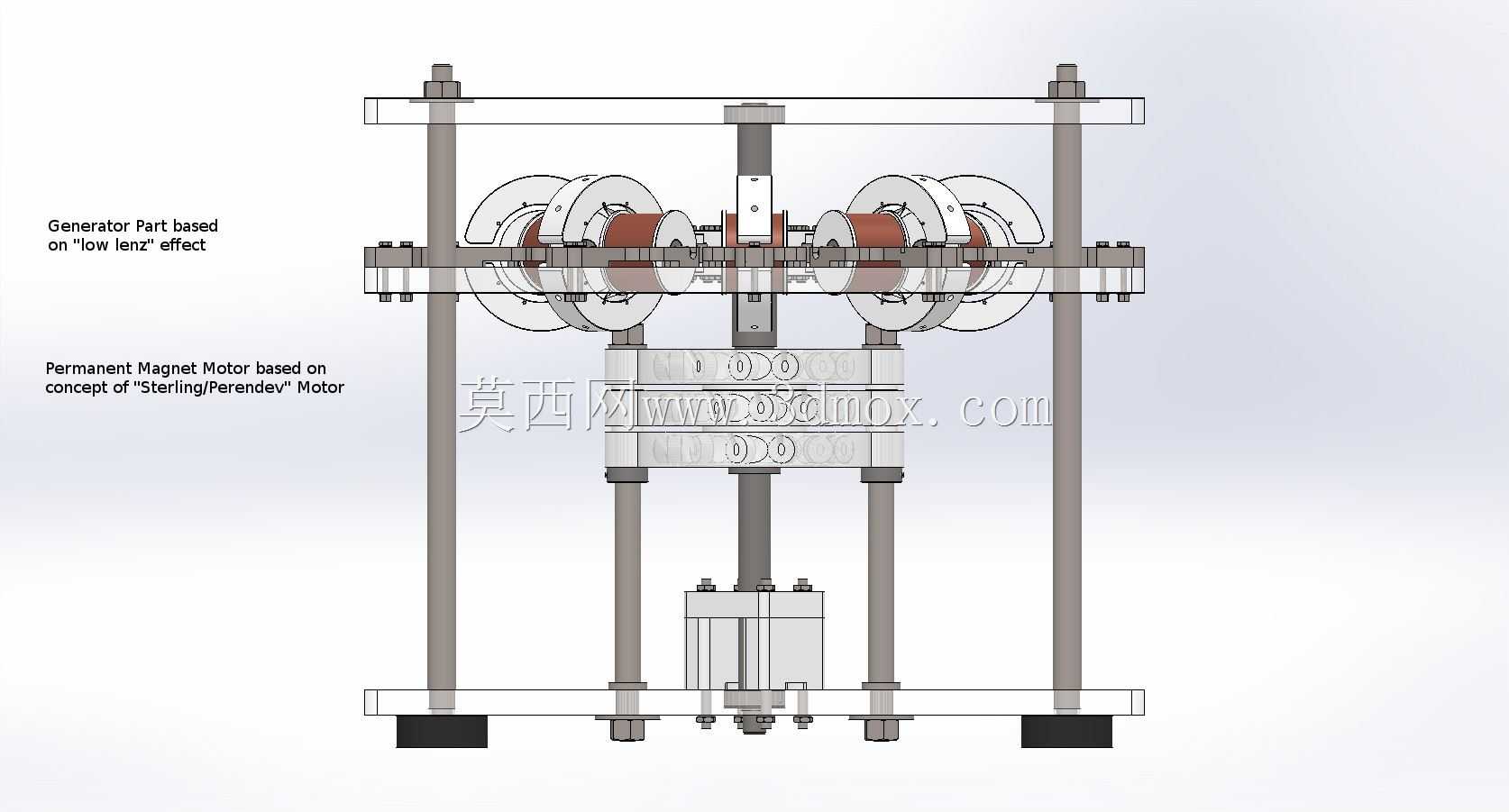

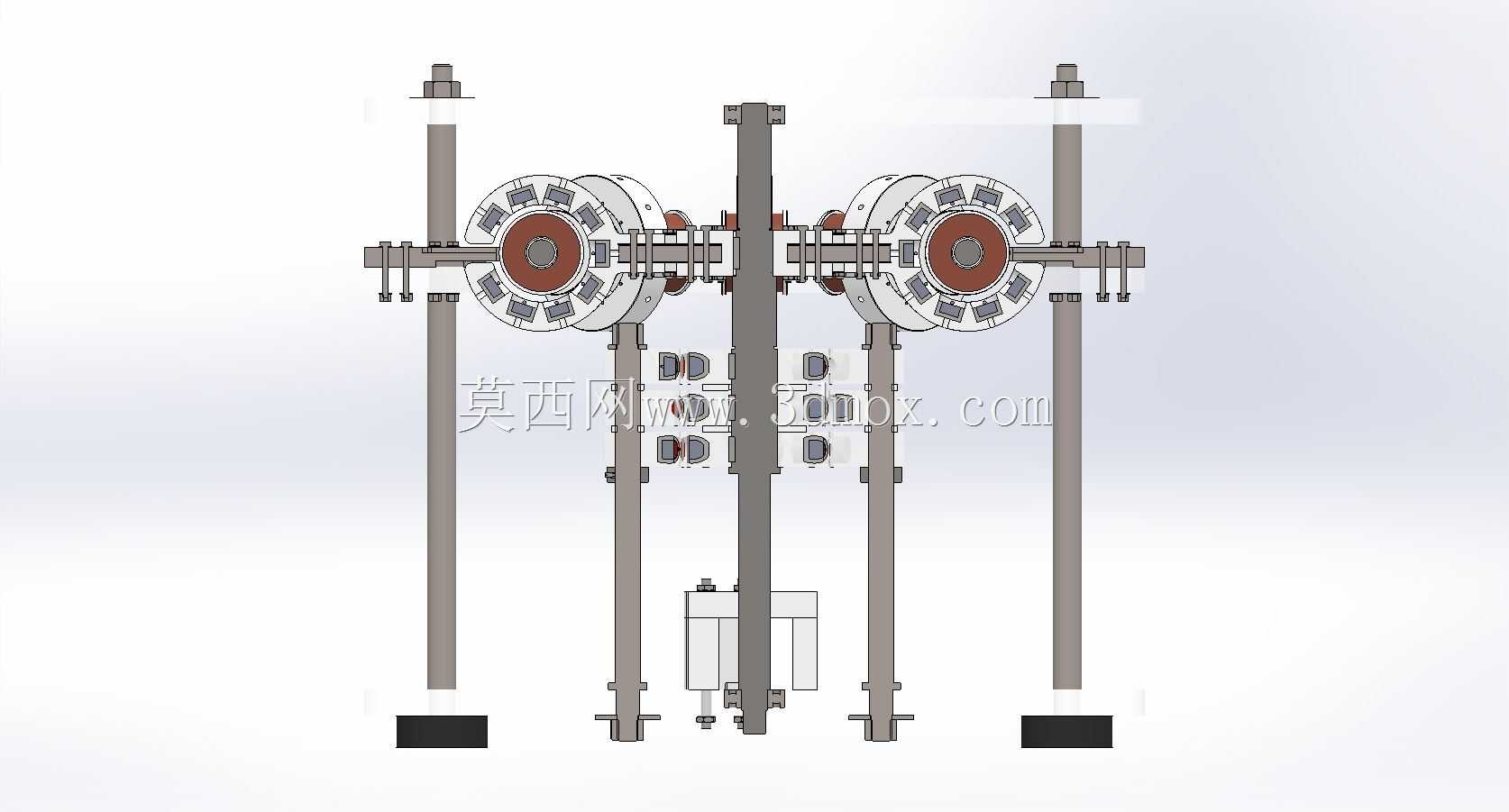

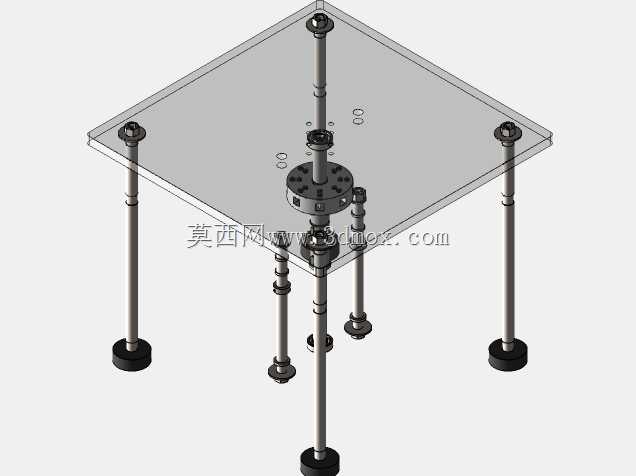

该装置属于磁电转换类实验性发电结构，主要面向新能源原理验证、小型离网供电场景的技术探索领域，可用于低阻磁路发电方案的性能测试、磁电耦合效应的实验研究，也可作为小型分布式供电单元的原型载体，适配野外低功耗监测设备、小型独立用电负载的供电测试需求。装置整体采用四层方形透明支撑板搭配四根立式导向支撑柱的层架式布局，上下层板通过支撑柱端部的固定座实现刚性连接，整体安装边界为规整的立方框架结构，支撑柱沿方形板的四个角点垂直布置，预留出中部充足的安装空间用于布置核心磁电转换组件，层板采用透明材质可直观观察内部组件的运行状态，无需拆解即可观测磁路配合、部件动作的实际情况。核心发电单元采用环形多极排布结构，多组永磁励磁组件沿圆周方向均匀布置在中层安装板上，每组磁体配套独立的线圈绕组与导磁结构，通过优化磁路角度与磁屏蔽结构设计，降低磁阻反作用力对转子转动的阻碍，实现低输入扭矩下的电能输出，磁路设计结合了经典电磁感应与低磁阻效应的优化思路，将励磁磁体与感应绕组的配合间隙、磁路导通路径做了针对性调整，减少磁通量反向拖拽带来的能量损耗。装置下层预留了负载测试安装位，可直接接入不同功率的测试负载，实时验证不同转速、不同磁隙参数下的发电输出能力，中部转子组件采用立式轴系支撑，上下端均设置定位轴承保证转动同轴度，避免高速转动时出现磁体剐蹭、绕组偏移的问题。整套结构中大部分非核心受力部件可通过常规增材制造工艺加工制作，仅导磁部件、绕组线圈、轴承支撑件需要采用专用材料定制，整体装配逻辑清晰，各层板的安装孔位统一沿支撑柱轴线定位，拆装维护时可逐层拆解调整磁隙参数，方便实验过程中快速更换不同规格的磁体、绕组组件，对比不同参数组合下的发电效率，框架式的结构也方便外接驱动组件、测试仪表，可灵活搭配不同的动力输入源完成多场景测试验证。
