光电式液位检测传感装置结构设计

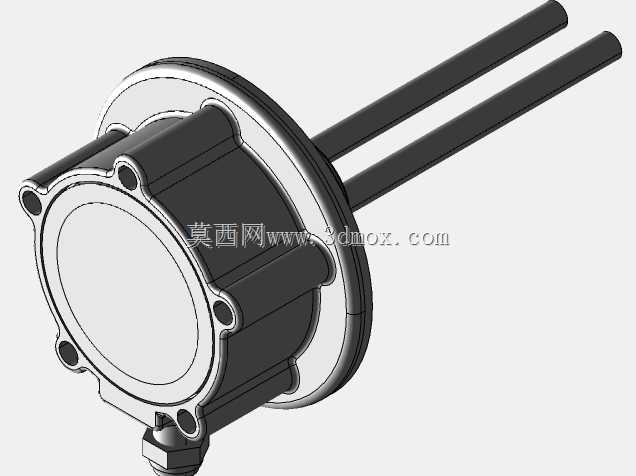

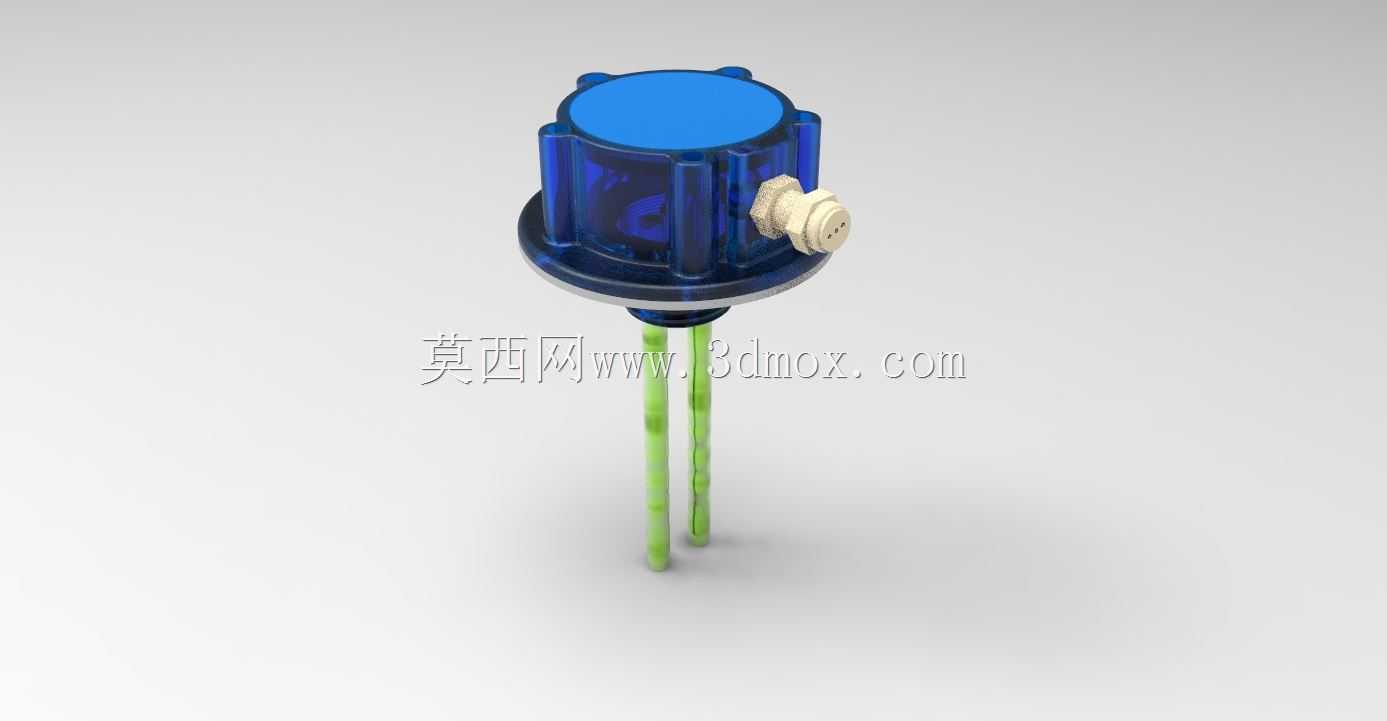

这款液位传感装置主要面向中小型储液容器的液位点位检测场景，可广泛配套在小型净水设备、日化灌装生产线、小型冷却液循环系统、实验室试剂存储装置中，承担液位上限触发、缺液预警、液位点位信号反馈的核心作用，能够替代传统浮球式液位开关，在洁净度要求较高、液体存在轻微粘稠度、安装空间局促的工况下稳定工作，不会出现浮球卡滞、机械结构磨损失效的问题。从功能特性来看，该传感装置采用光电折射检测原理，探头内部集成红外发射与接收单元，当探头浸没在液体中时，红外光线会在探头端面发生折射进入液体，接收端无法接收到足量反射光信号，进而输出对应电平信号；当液位下降脱离探头时，红外光线会在探头端面形成全反射回到接收端，触发液位状态切换，整个检测过程无机械动作，响应速度快，检测精度不受液体颜色、轻微浑浊度、环境气压变化的影响，可适配水基溶液、低浓度化学试剂、轻质油品等多种常见工业民用液体的检测需求。在设计思路上，这款产品优先考虑了易加工易装配的需求，整体结构拆分简洁，上部壳体采用半透明深蓝色工程塑料材质，既可以遮挡内部电路元件避免环境杂光干扰检测精度，也能让运维人员直观观察内部电路的工作指示灯状态，快速判断设备是否正常运行；侧置的出线接头采用快插式防水结构，无需额外打胶密封即可达到常规工业场景的防水等级要求，装配时仅需将线缆接头插入旋紧即可完成接线，大幅降低现场安装的操作难度；下部两根平行的检测探头采用光滑圆柱结构，表面无凸起凹槽，不容易附着液体残留与污垢，长期使用也不会因为污垢堆积影响检测精度，日常维护仅需擦拭探头表面即可完成清洁。从安装边界与尺寸适配来看，该传感装置整体结构紧凑，上部主体为圆柱形结构，直径适配行业通用的12mm/16mm标准安装孔位，底部带有环形密封法兰，安装时仅需在容器壁或容器顶部开好对应尺寸的安装孔，套入密封垫圈后从外侧旋紧固定螺母即可完成安装，不需要额外设计复杂的安装支架；下部探头长度可根据实际检测的液位点位需求灵活调整，探头间距经过优化设计，既避免间距过小导致液体挂膜引发误触发，也不会因为间距过大占用过多容器内部空间，适配壁厚在1mm到8mm之间的各类塑料、金属储液容器安装使用，接线端采用标准工业接插件定义，可直接对接常规PLC、液位控制板、设备主控回路，不需要额外配置信号转换模块，能够快速集成到各类设备的控制系统中。
