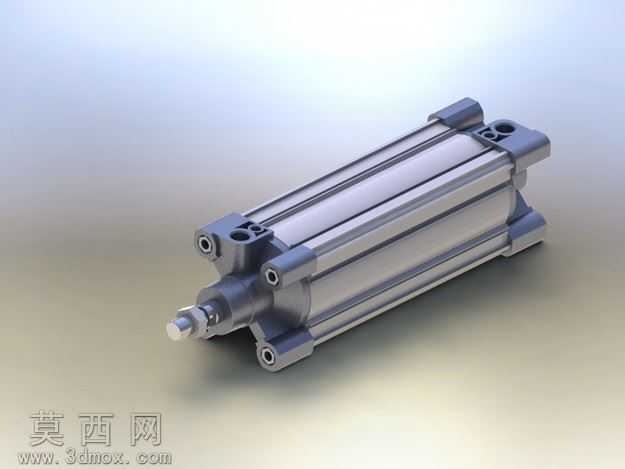

SMC标准CP96SDB系列气缸三维结构设计

本次三维建模围绕SMC标准CP96SDB系列气缸展开，建模前期先梳理该系列气缸的通用结构逻辑，明确其作为拉杆式标准气缸的组成模块，依次拆解为缸筒、前后端盖、活塞杆、活塞组件、密封件、拉杆紧固件、顶部安装接头等独立结构单元，建模过程中严格遵循SMC官方样本的尺寸规范，对各部件的配合公差预留合理建模间隙，保证后续装配环节无结构干涉。建模阶段采用参数化设计思路，将缸径、行程、安装尺寸等核心参数设置为可变量，能够快速适配该系列下所有规格的气缸模型生成需求，无需重复搭建基础结构。缸筒部分采用薄壁圆筒结构建模，内壁做光滑面处理模拟珩磨加工的精度效果，外壁保留轻微的金属磨砂质感；前后端盖通过拉伸加切除特征完成安装孔、气口、密封槽的结构制作，密封槽的尺寸严格匹配对应规格的密封圈尺寸，保证密封结构的还原度；活塞杆部分做同轴度约束，保证杆体与活塞、顶部安装接头的同轴度符合实际产品的精度要求，表面做镀铬亮面材质处理，还原实际活塞杆的金属光泽；拉杆部分沿缸筒周向均匀分布，通过阵列特征完成布置，两端添加螺纹结构模拟与端盖的锁紧配合。材质渲染阶段，针对不同部件匹配对应材质属性：缸筒采用阳极氧化铝材质，调整粗糙度参数还原哑光银灰色的金属质感；端盖采用压铸铝合金材质，表面添加细微的颗粒质感区分于缸筒；活塞杆采用抛光镀铬钢材，提高反射参数呈现亮面金属效果；密封件采用黑色丁腈橡胶材质，降低反射值、提高粗糙度模拟橡胶的哑光质感；拉杆采用镀锌钢材，呈现略带冷调的金属光泽。装配环节采用自下而上的装配逻辑，先完成活塞与活塞杆的子装配，添加同轴、端面贴合配合，再依次装入缸筒、前后端盖，穿入拉杆完成锁紧，最后安装顶部的外螺纹连接接头，全程添加干涉检查，确认所有运动部件无结构冲突，活塞可沿缸筒轴向完成模拟往复运动，还原气缸的实际动作逻辑。整体建模过程兼顾结构准确性与参数可调性，既还原了CP96SDB系列气缸的真实外观与结构细节，也通过参数化设置提升了模型的复用性，可直接用于气动回路搭建、设备布局仿真、产品演示等不同场景。
