哈特内尔离心式调速机构三维建模作品

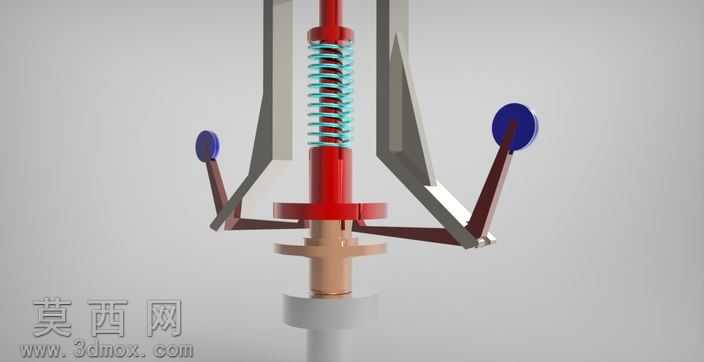

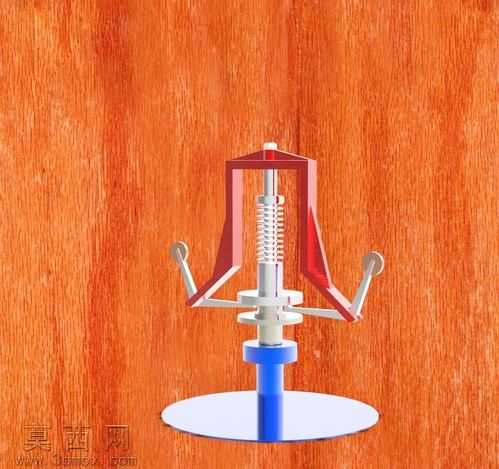

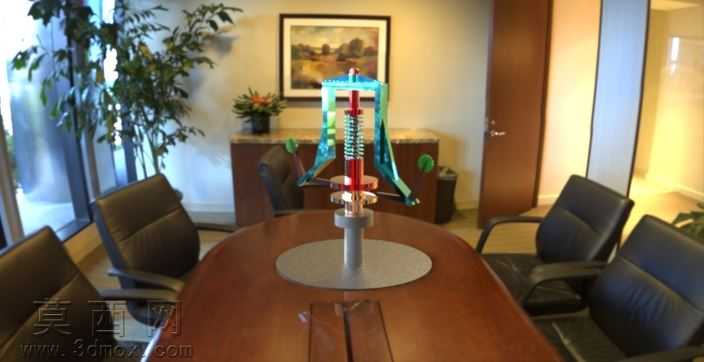

本作品为哈特内尔离心式调速机构的三维建模成果，建模阶段严格遵循机械原理中离心调速器的经典结构比例，以立式中心主轴为核心装配基准，依次完成底部支撑圆盘、轴套定位件、中心复位弹簧、对称铰接飞锤臂、顶部调节端盖、末端配重握柄等全部零件的参数化建模，每个零件的尺寸配合均按照机械装配公差要求设定，保证铰接部位的转动自由度、滑动部位的轴向移动自由度符合实际机构的运动逻辑。建模过程中对飞锤臂的铰接支点做了细节优化，将销轴与臂架的配合面做了同轴度约束，避免运动仿真时出现错位卡顿；中心弹簧的建模采用螺旋线扫描方式完成，还原了弹簧的有效圈数、端部并圈磨平的真实结构，弹簧刚度参数按照调速器的额定工作转速匹配设定，可在仿真中真实反馈转速变化带来的压缩形变。材质与渲染阶段，针对不同零件的功能属性匹配对应材质：底部支撑圆盘采用哑光灰铸铁材质，还原金属基座的厚重质感；中心主轴、铰接销轴采用抛光钢材材质，突出机加工零件的金属光泽；飞锤臂采用合金结构钢材质，表面做轻微的磨砂金属处理；中心复位弹簧采用弹簧钢材质，还原金属弹簧的冷作加工质感；末端配重握柄采用深蓝色硬质工程塑料材质，区分操作部件与结构部件的视觉差异；顶部调节端盖做了红色氧化涂层处理，突出调节部位的识别性。渲染时采用柔和的影棚布光，主光源从侧上方45度投射，搭配辅助补光消除零件铰接缝隙处的死黑阴影，开启环境光遮蔽效果强化结构的层次感，清晰展现飞锤臂与中心轴、弹簧之间的装配关系。结构设计上还原了哈特内尔调速器的核心工作逻辑：当中心主轴转速升高时，对称布置的飞锤在离心力作用下绕铰接点向外张开，通过臂架的杠杆结构推动中心轴套向上移动，压缩顶部复位弹簧，最终通过端部结构输出调节动作；转速降低时弹簧复位带动飞锤收回，整套机构的运动行程经过反复校核，飞锤的张开角度、轴套的移动距离均与经典机械设计手册中的参数一致，可直接用于机械原理教学演示、调速机构运动仿真分析等场景，装配过程中所有配合关系均经过干涉检查，不存在零件穿模、配合过松或过紧的问题，完整还原了这款经典离心调速装置的结构特征与机械美感。
