大尺寸并联三角洲结构3D打印设备

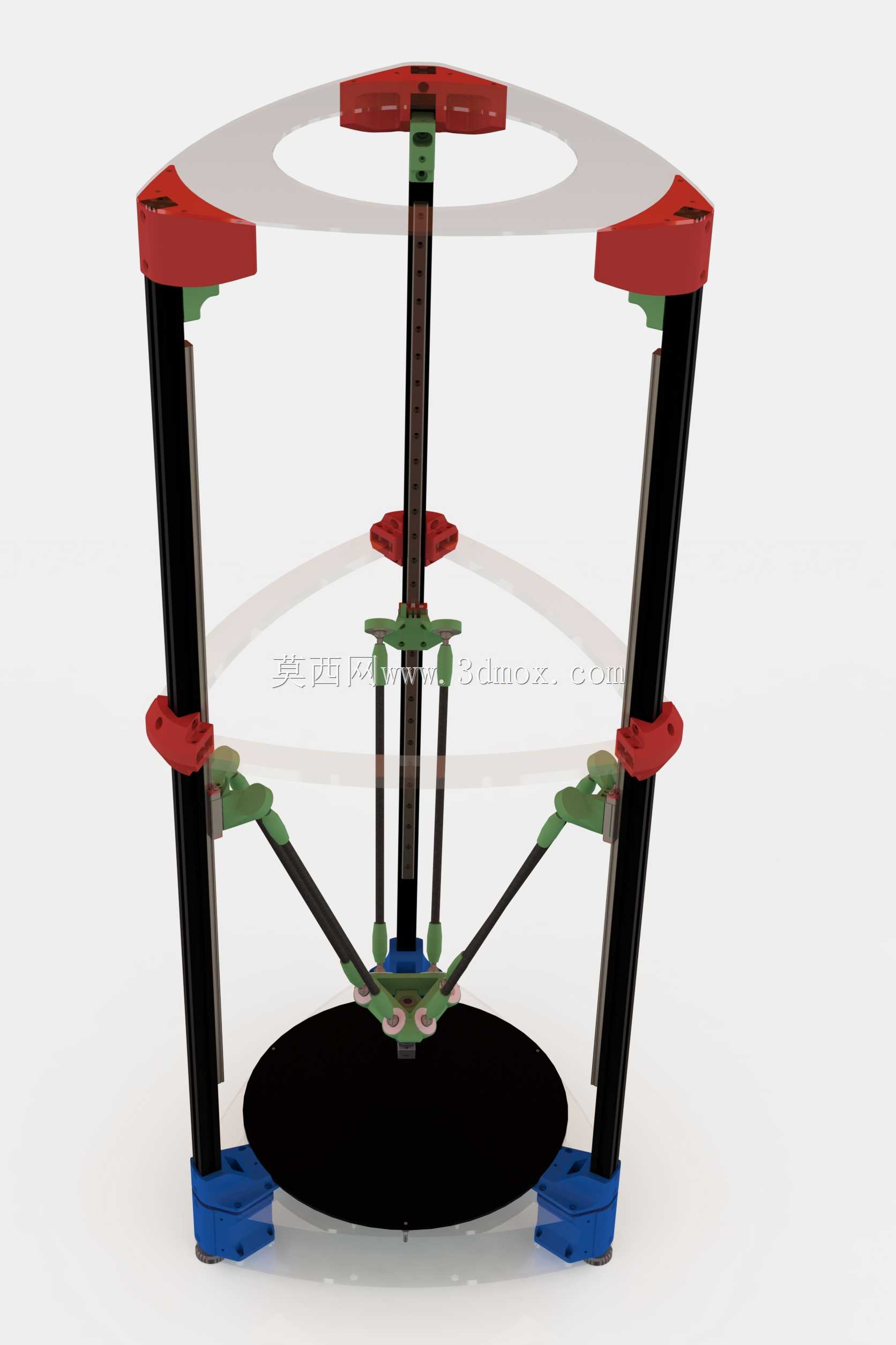

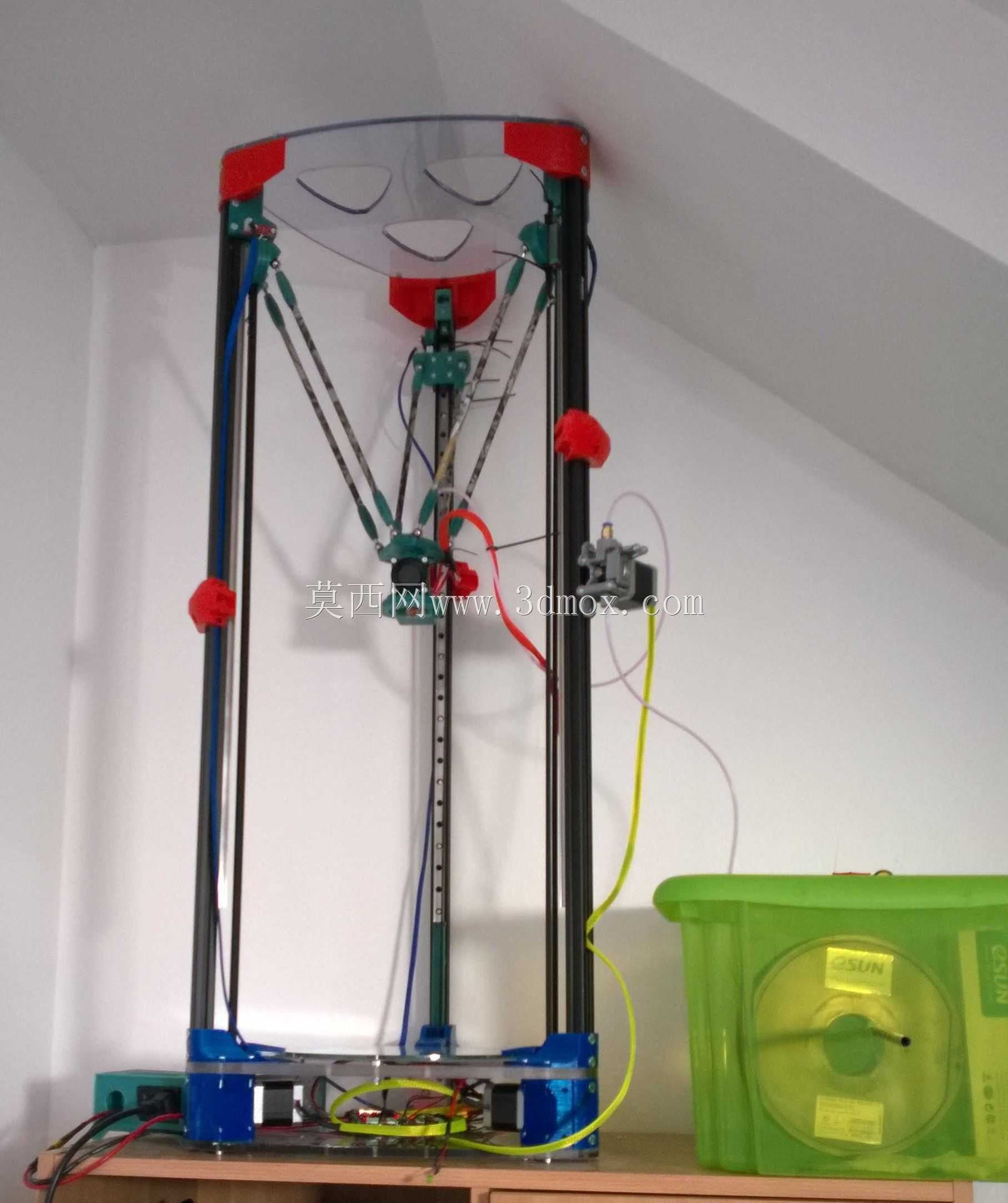

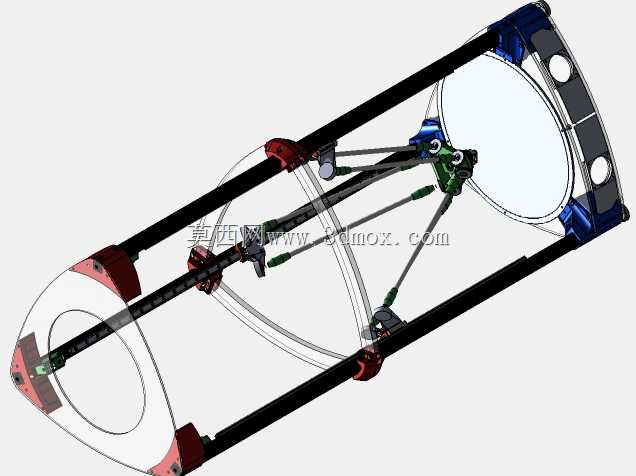

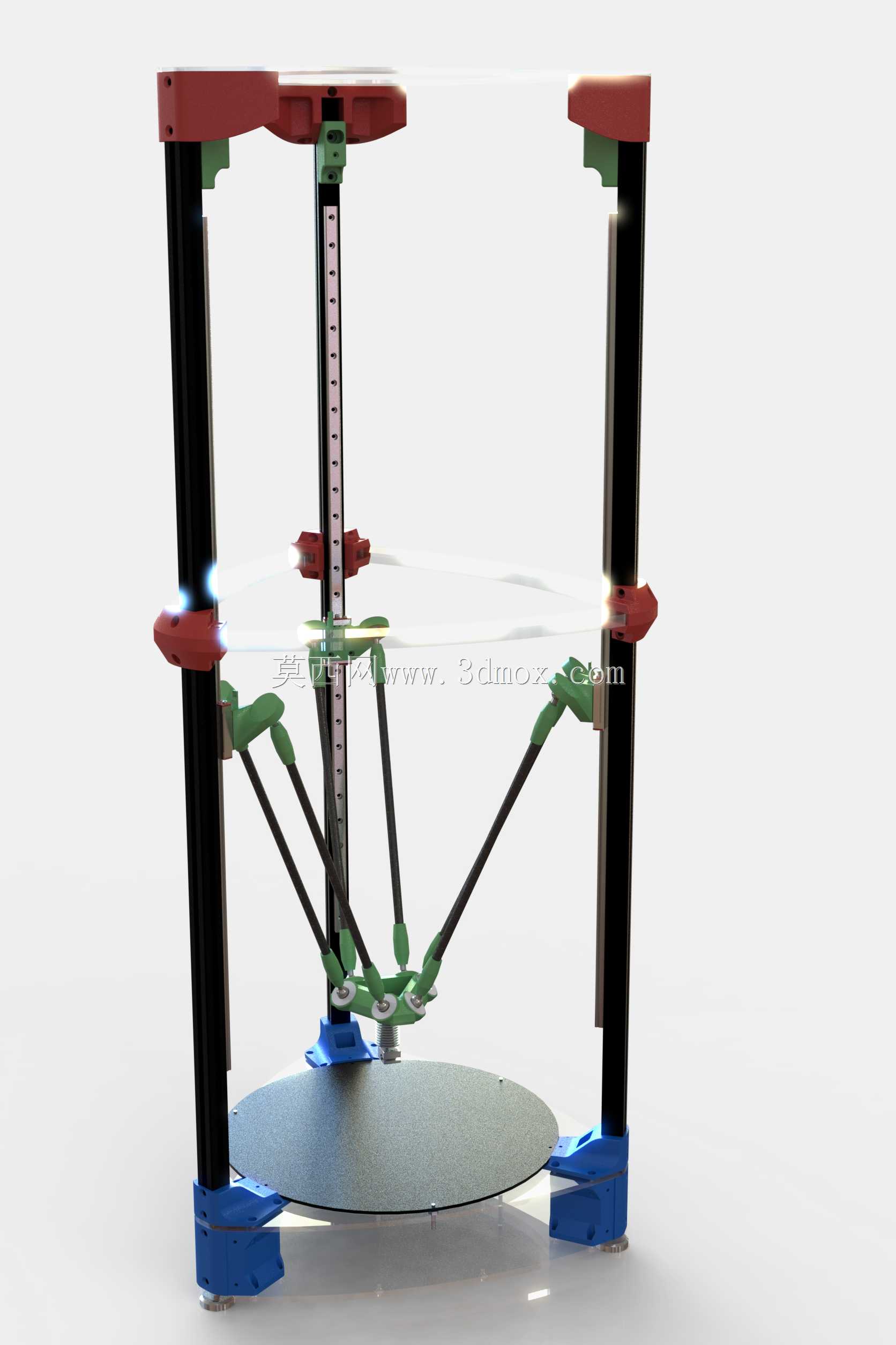

这款并联三角洲结构的增材制造设备，面向大尺寸定制化构件的熔融沉积成型场景设计，可覆盖文创道具制作、创客空间原型打样、中小批量定制零部件生产、教学实训演示等多类应用场景，能够稳定打印PLA、ABS、PETG等多种常见热塑性线材，满足不同领域的实体构件制作需求。设备整体采用立式三角框架布局，整机成型高度可达700mm，底部等边三角形基座单边尺寸为400mm，相较于常规桌面级三角洲机型，大幅拓展了Z轴方向的成型空间，能够一次性完成较高尺寸的立式构件打印，无需对模型进行拆分拼接，有效减少了后期粘接、打磨的后处理工作量，提升了大尺寸构件的制作精度与整体结构强度。设备的运动结构采用三并联臂传动方案，臂杆选用碳纤维管材制作，在保证结构刚性的同时大幅降低了运动部件的整体重量，有效减少高速运动过程中的惯性抖动，提升打印过程的运动稳定性与成型精度；运动关节处采用高精度球头关节搭配磁吸定位结构，关节转动间隙小、运动顺滑度高，能够长时间维持运动精度，降低日常维护校准的频率。驱动部分选用0.9度步距角的步进电机，配合高精度同步带传动方案，可实现更细腻的运动控制，减少层纹误差，提升打印件的表面质量；框架部分采用线性光轴作为竖直运动导轨，搭配红色限位缓冲件，既保证了滑台上下运动的直线度，也能在运动超限状态下提供缓冲保护，避免硬碰撞造成的结构损坏。设备底部集成了电控安装区域，可容纳主控板、电源、驱动模块等核心电控部件，布线规整有序，预留了足够的散热空间，能够保证长时间连续打印过程中的电控系统稳定性；顶部预留了耗材安装与送料机构的安装位，可适配常规1kg装的标准耗材卷，送料路径短且阻力小，能够稳定输送不同硬度的打印线材。在安装边界方面，设备仅需占用桌面级的三角支撑区域，无需额外的复杂安装固定，放置于平整工作台面即可完成调平使用，相较于同成型尺寸的笛卡尔结构3D打印机，占地面积更小，空间利用率更高，既适合个人创客工作室使用，也可作为实训设备投入职业院校的增材制造教学场景，帮助学习者理解并联运动机构的运动原理与FDM成型的工艺逻辑。
