桌面级三轴数控雕刻机结构设计

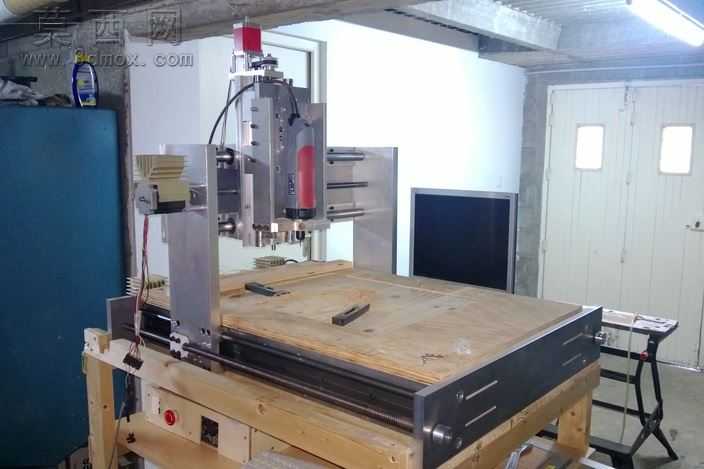

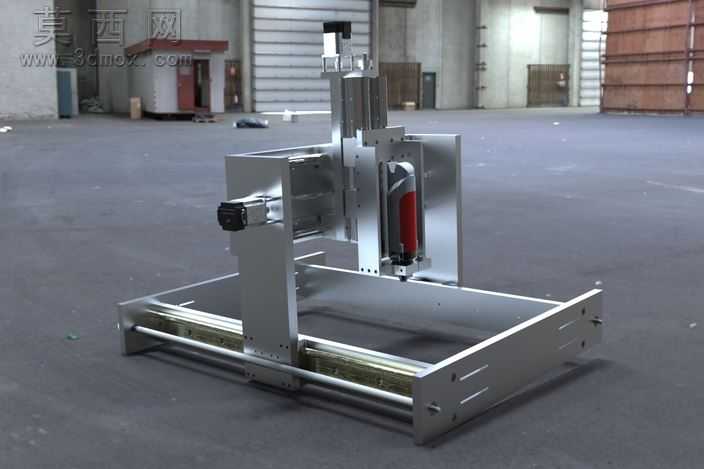

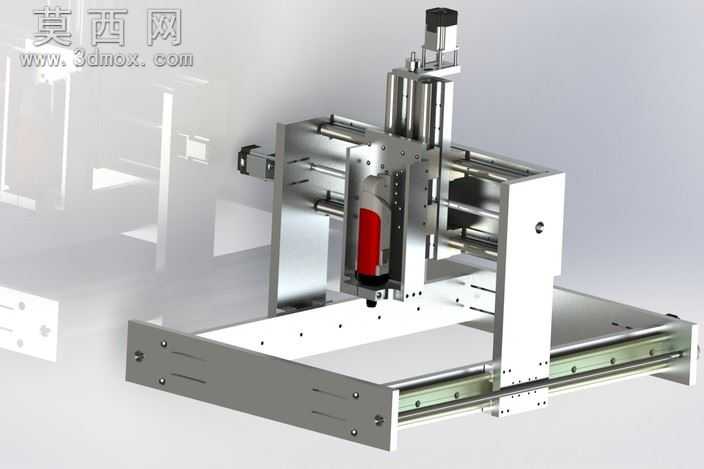

本款数控雕刻机为面向个人爱好者打造的桌面级三轴加工设备，整体采用铝合金型材搭配金属板材搭建机架，兼顾结构刚性与轻量化特性，适合小型加工场景使用。建模阶段采用自顶向下的设计思路，先确定整体加工行程参数，X向行程650mm、Y向行程450mm、Z向行程350mm，再依次搭建各轴传动系统、主轴安装结构与机架支撑部分，各部件装配关系经过反复校验，不存在干涉问题，可直接导出工程图用于加工生产。传动结构上，X、Y轴采用圆柱直线导轨搭配同步带传动的方案，兼顾运动顺滑度与传动效率，Z轴采用丝杆传动保障主轴进给的精度与稳定性，主轴选用高速风冷电主轴，可适配不同规格的雕刻刀具，满足不同材质的加工需求。模型渲染阶段采用金属材质赋予机架部件，还原铝合金与钢材的真实金属质感，地面场景采用工业厂房水泥地面材质，搭配真实光影效果，完整呈现设备组装完成后的真实外观。该设备可适配木材、铜、铝等多种材质的雕刻、铣削加工，既可以满足个人爱好者的DIY创作需求，也可用于小型工件的打样加工，整体结构拆装方便，维护难度低，各标准件均采用市面通用规格，替换采购十分便捷。设计过程中充分考虑了业余加工的装配条件，多数部件可通过常规机加工方式制作，无需特殊加工设备，降低了个人制作的门槛，同时机架部分预留了拓展安装位，用户可根据自身需求加装吸尘装置、冷却系统等附属配件，拓展设备的使用场景。
