双阶段CPU水冷散热结构三维设计

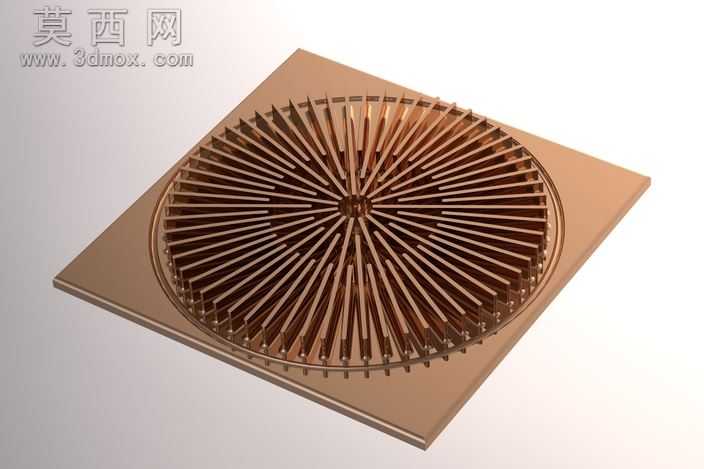

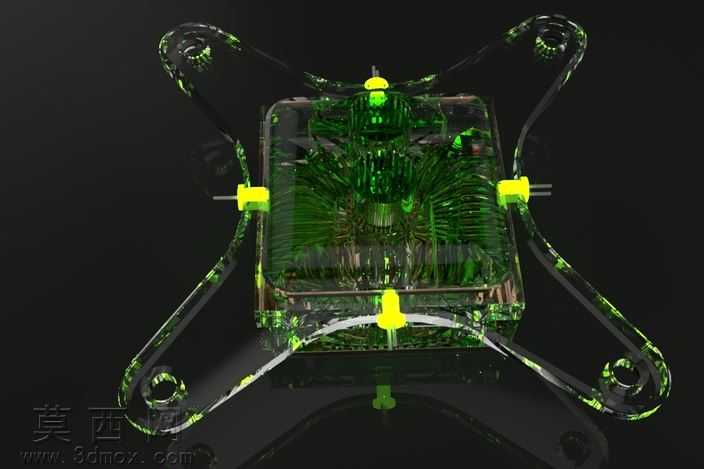

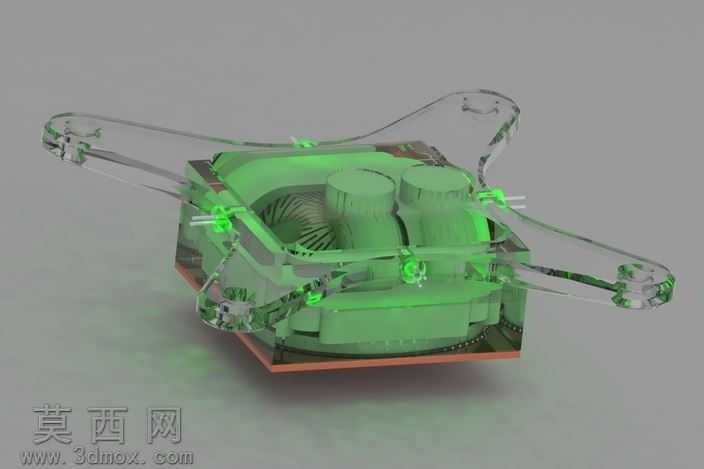

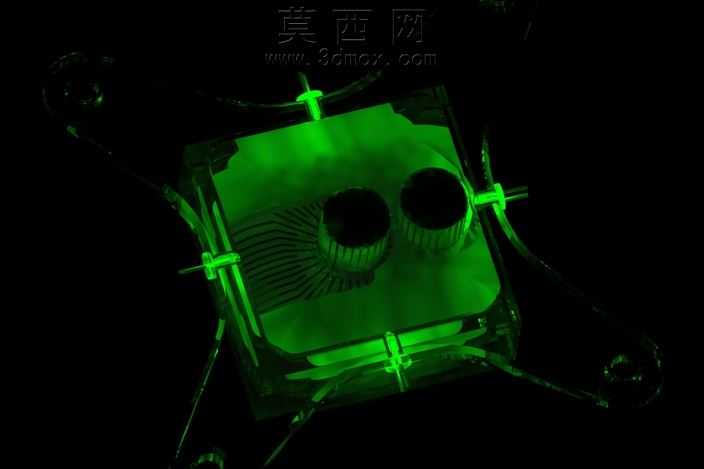

本作品为双阶段CPU水冷散热装置的三维建模设计，整体建模过程依托专业三维设计软件完成，从核心散热基底到外部固定结构均采用参数化建模方式搭建，保证各部件尺寸精度与装配契合度。建模阶段首先完成水冷核心腔体的结构绘制，内部流道采用双阶段分流设计，第一阶段为入水分流腔，可将冷却液均匀分散至散热鳍片组的各个流道，第二阶段为集水回流腔，可将完成热交换的冷却液汇总导出，最大化提升热交换效率。散热鳍片组采用密集阵列式结构设计，建模时通过线性阵列命令快速生成等距鳍片，同时对鳍片边缘做圆角过渡处理，既减少冷却液流动阻力，也避免应力集中问题。外部固定支架采用四向延伸的弹性卡扣结构，建模时对支架的弯折弧度、卡扣卡位尺寸做精准匹配，可适配主流CPU插槽的安装孔位，支架与水冷主体的连接部位设置定位凸台，保证装配时的同轴度。材质渲染阶段，水冷主体腔体采用高透亚克力材质，调整材质的折射率与透明度参数，可清晰展现内部流道与鳍片结构；散热鳍片采用紫铜材质，添加轻微的金属磨砂质感，还原金属散热件的真实视觉效果；固定卡扣部位采用亮黄色工程塑料材质，与透明主体形成鲜明的视觉区分；支架部分采用半透明磨砂塑料材质，兼顾结构强度展示与视觉层次感。灯光渲染采用暗场环境布光，主光源从斜上方打亮水冷主体，辅以冷绿色环境光烘托科技感，同时添加微弱的反射光勾勒支架的轮廓线条，让整体结构的层次感更加突出。设计过程中充分考虑水冷装置的实际使用需求，双阶段流道设计可有效避免冷却液流动死区，提升整体散热效率，四向弹性固定支架可兼容不同主板的安装环境，整体结构无冗余设计，在保证散热性能的同时尽可能压缩整体体积，避免与机箱内其他硬件产生安装干涉。
