五缸星型航空活塞发动机三维设计作品

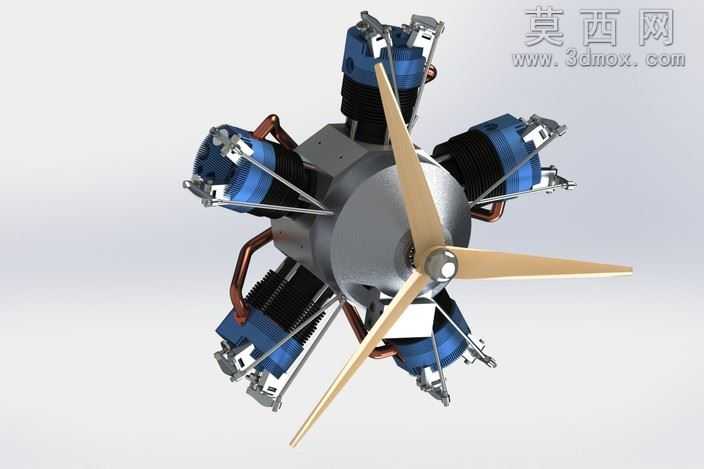

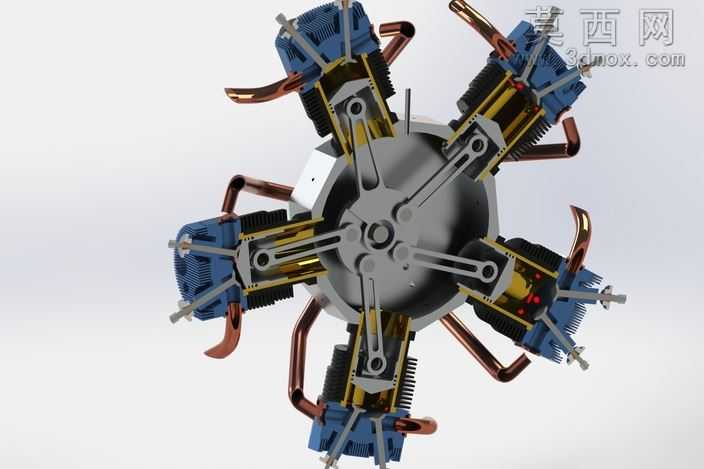

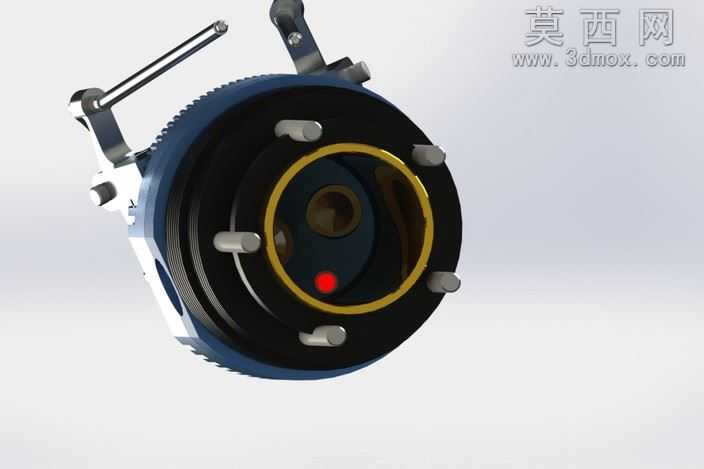

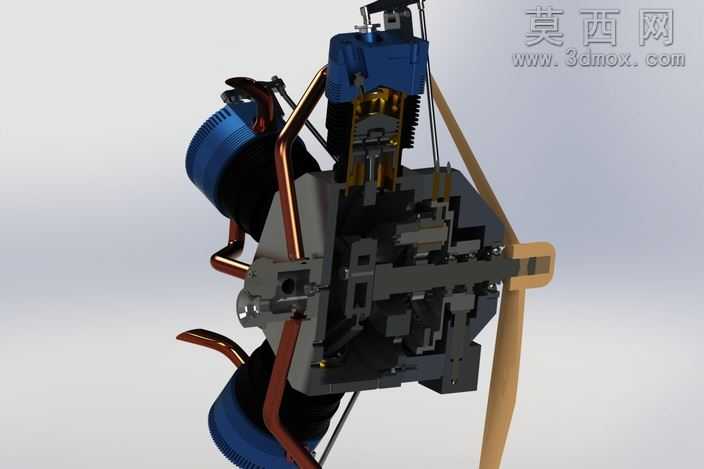

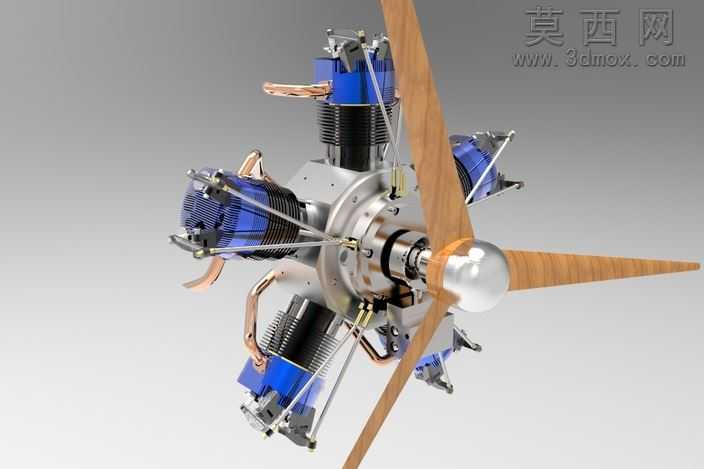

本作品为五缸星型活塞航空发动机的三维建模设计，整体建模过程基于SolidWorks平台完成，参考经典Edwards五缸星型发动机的结构方案进行优化搭建，完整还原了星型发动机径向排布的核心结构特征。建模阶段采用自底向上的装配思路，先完成单个气缸组件的独立建模：依次构建气缸散热鳍片、活塞组件、连杆结构、气门机构、铜质输油管路等独立零件，对散热鳍片的细密阵列结构采用特征阵列命令保证排布精度，对铜质管路采用扫描特征完成弯折路径的精准拟合，还原管路的真实走向与安装位置。完成单缸建模后，以中心曲轴匣为装配基准，将五个气缸组件沿圆周方向均匀径向排布，保证各缸夹角精度符合星型发动机的设计要求，随后完成曲轴、桨毂、木质螺旋桨的装配配合，对运动部件添加符合机械原理的配合约束，确保曲轴转动、活塞往复、连杆传动的运动逻辑完全正确，可实现完整的运动仿真模拟。材质渲染阶段，针对不同部件匹配对应材质属性：气缸散热段赋予黑色磨砂金属材质模拟散热鳍片的铸铁质感，气缸头、机匣部分赋予亮银色金属材质还原铝合金机加件的光泽，输油管路赋予紫铜材质还原金属铜的暖调金属质感，螺旋桨赋予浅棕色木纹材质模拟航空螺旋桨的层压木质感，螺旋桨桨头赋予抛光镀铬金属材质提升精致度，整体渲染采用影棚级柔光环境，突出各部件的材质差异与结构细节。设计过程中对进气管道、凸轮齿轮等细节结构做了适度简化，在保证整体结构完整、运动仿真可正常运行的前提下降低模型冗余度，模型附带真实运动仿真文件，可直观展示五缸星型发动机的工作运转过程，清晰呈现星型发动机各缸交替做功的运行逻辑，完整展现这类航空活塞发动机紧凑的径向布局特点与精巧的机械结构设计。
