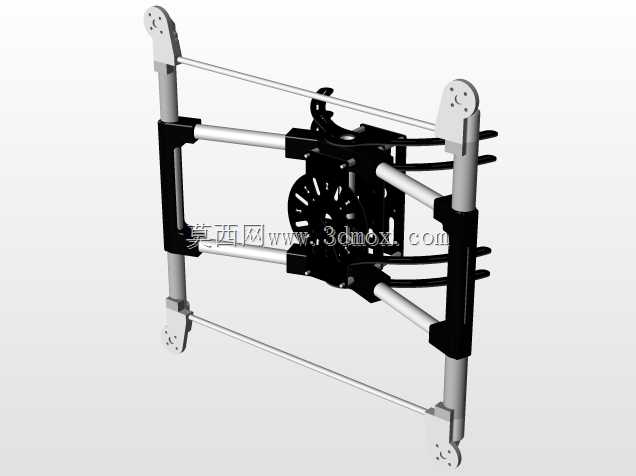

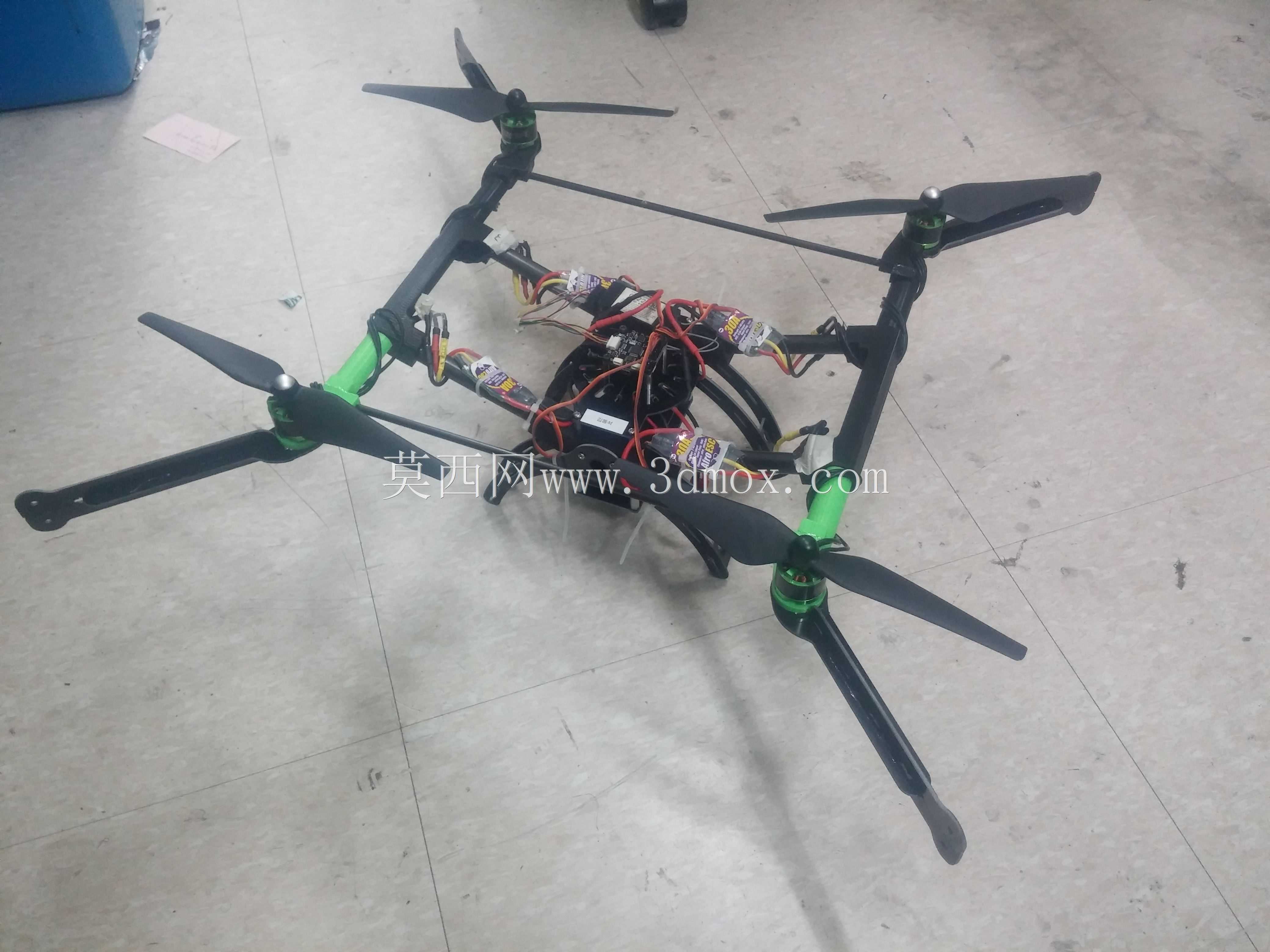

450轴距碳纤维四旋翼飞行载具结构设计

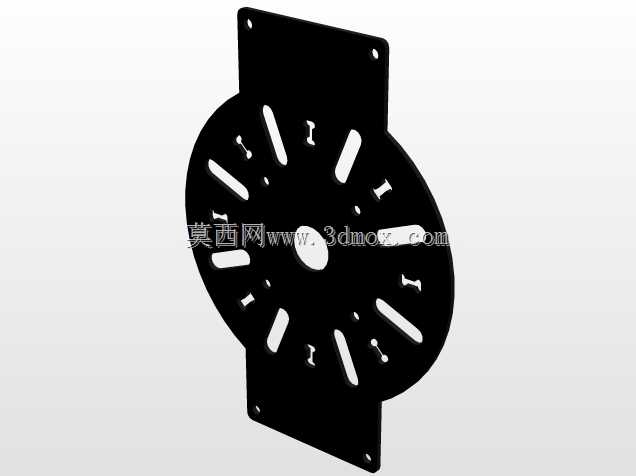

这款四旋翼飞行载具定位为中小载荷的通用空中作业平台，可适配低空航拍、小范围环境巡检、教学实验调试、轻量物资投送等多类场景，机架主体采用碳纤维杆件搭配3D打印连接件组合搭建，在保证结构强度的同时严格控制整机自重，能够有效提升飞行续航时长与机动响应速度。整体机架轴距为453mm，属于四旋翼机型里的黄金尺寸区间，既不会因轴距过小导致飞行稳定性不足、抗风性能差，也不会因轴距过大造成整机笨重、携带不便、动力冗余浪费的问题。机架主承力杆采用14mm直径碳纤维棒，斜向支撑与机臂延伸段采用5.5mm直径碳纤维棒，板材连接件采用2mm厚度环氧玻璃板加工，兼顾抗扭刚度与抗冲击韧性，在发生轻度碰撞时能够通过连接件的微小形变吸收冲击力，避免核心承力结构直接断裂。机臂末端的电机安装座采用3D打印工艺制作，适配常用的22系列外转子无刷电机，电机螺栓孔位为16mm*19mm标准间距，可直接匹配市面上绝大多数同规格航模电机，无需额外打孔改装，降低了组装调试的门槛。设计过程中充分考虑了走线布局，机臂与中心板的连接位置预留了走线槽，电调信号线与电源线可沿碳棒内侧排布，既避免飞行过程中线材晃动产生风阻，也能减少线材被螺旋桨打到的安全隐患。中心板区域预留了飞控、电调、电池、接收机等核心电子部件的安装空间，可根据实际使用需求灵活搭配不同配置的航电系统，无论是新手入门练习飞行，还是资深玩家搭载图传、云台、作业模块进行功能拓展，都能找到合适的安装位置。机架的机臂采用快拆式结构设计思路，拆卸后可大幅缩小收纳体积，方便外出携带作业，连接件的公差经过反复调试，组装后机臂无旷量，飞行过程中不会出现抖动问题，保证飞行姿态的稳定。螺旋桨采用正反桨配对设计，对角电机转向相反，抵消自旋力矩，飞行时姿态控制更加精准，机架底部预留了起落架安装孔位，可加装轻量化起落架，在降落时缓冲冲击力，同时保护底部搭载的任务设备不受磕碰。
