锡罐结构微型喷气发动机剖面结构设计

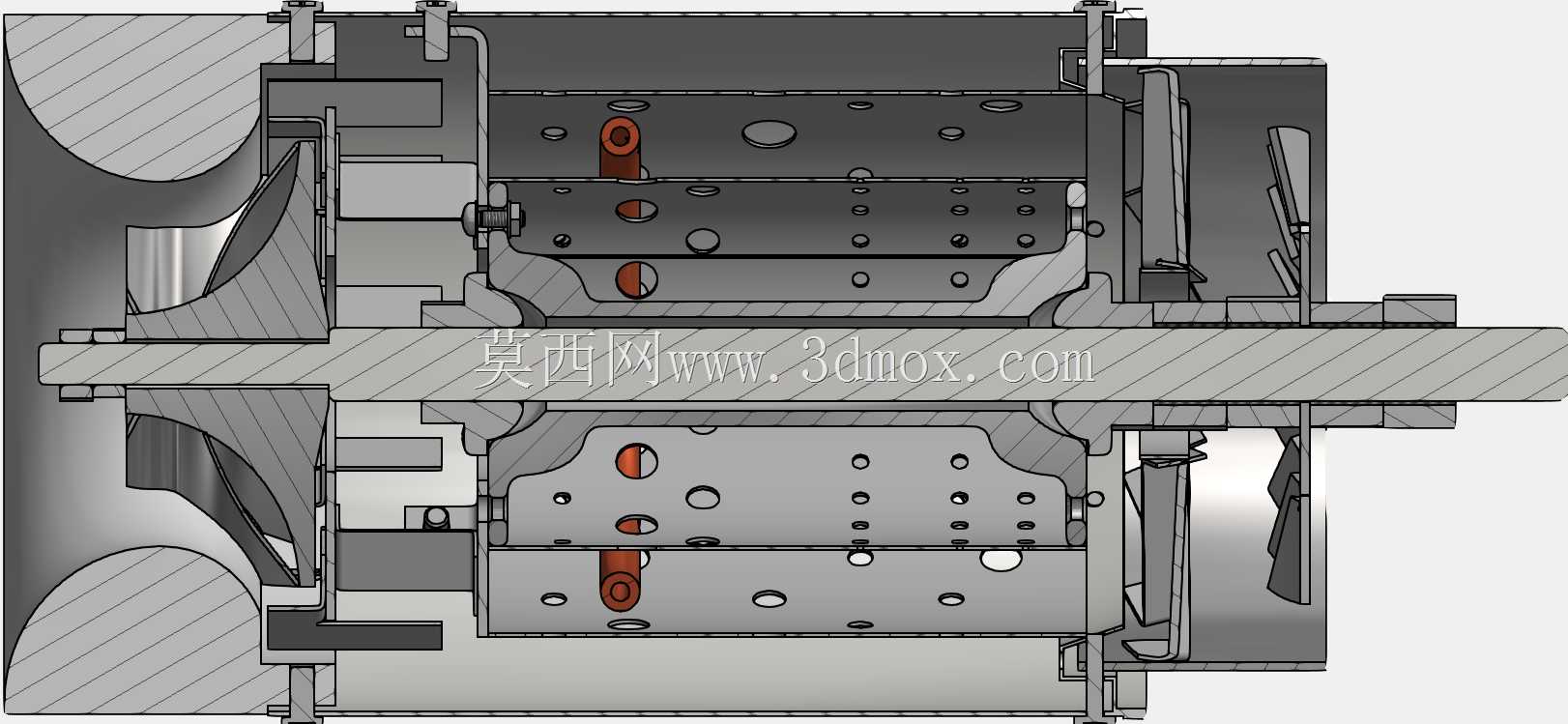

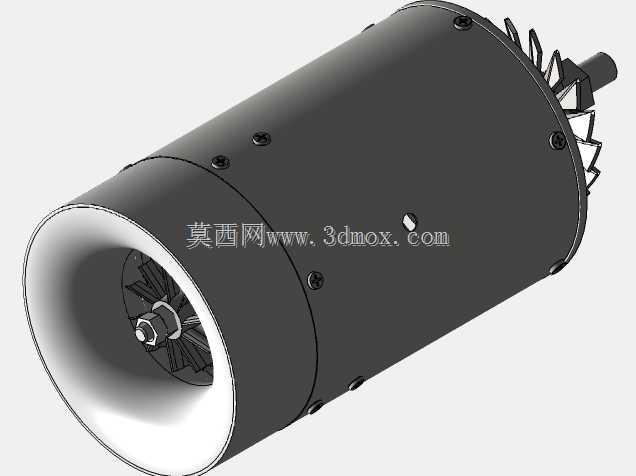

这款微型喷气发动机以锡罐类简易筒体为主体承载结构，主要面向小型航模动力改装、科普教学实验、小型动力装置验证等应用场景，可作为微型涡喷动力的原理验证载体，适配小尺寸航模、桌面动力演示装置的动力需求，也能为业余动力研发、机械原理教学提供直观的结构参考。从实际用途来看，该装置通过压缩空气与燃油混合燃烧产生高速射流输出推力，可满足小载荷设备的短时动力输出需求，同时完整还原了全尺寸涡喷发动机的核心工作逻辑，能清晰展示喷气动力从进气压缩、燃烧做功到排气喷流的完整流程，适合用于机械专业的原理教学、科创项目的结构参考。从功能特性来看，该结构采用单转子同轴布局，前端设置离心式压气机轮盘，可将进入进气道的空气进行离心压缩，提升进气压力后送入中部燃烧室区域；燃烧室采用环形多孔筒体结构，筒壁开设多组大小不一的进气孔与喷油安装位，可实现压缩空气与雾化燃油的充分混合，保证燃烧效率；后端设置涡轮轮盘，与前端压气机同轴连接，燃烧产生的高温高压燃气冲击涡轮叶片转动，为前端压气机提供持续运转的动力，剩余燃气通过尾部喷口高速排出产生推力。从设计思路来看，整体采用对称式同轴布局，所有核心部件均围绕中心转轴布置，保证转子运转的动平衡性能；主体外壳采用直筒式锡罐类结构，大幅降低了壳体加工难度，同时筒壁预留的安装位可适配不同尺寸的燃烧室与转子组件，具备一定的改装拓展空间；剖面结构的设计形式可直观展示内部流道走向、部件配合关系，方便观察各核心组件的装配位置与工作状态。从外形尺寸与安装边界来看，整体为直筒式回转结构，径向尺寸控制在适配小型筒体的范围内，轴向长度满足压气机、燃烧室、涡轮、喷口的顺序排布需求，中心转轴两端设置支撑轴承位，可直接固定在筒体内壁的支撑结构上，进气端与排气端均预留标准的连接接口，可适配不同尺寸的进气导流罩与尾喷管改装，安装时仅需保证转子组件与筒体的同轴度，即可完成整机装配，对安装空间的要求较低，适合在小型实验台、航模机身内完成布置。
