轴流转桨式水轮机转轮核心结构设计

该结构为轴流转桨式水轮机的核心转轮部件，主要应用于低水头、大流量的水力发电场景，常见于河床式水电站、径流式水电站以及潮汐能发电站的核心动力单元，承担着将水流的压能与动能转化为旋转机械能，进而带动发电机转子输出电能的核心作用。在实际运行场景中，该部件长期浸没在高速过流的水体环境中，需要承受水流交变冲击、空化侵蚀以及不同水位下的载荷波动，其结构设计合理性直接决定整个水轮机组的能量转换效率、运行稳定性与服役寿命。

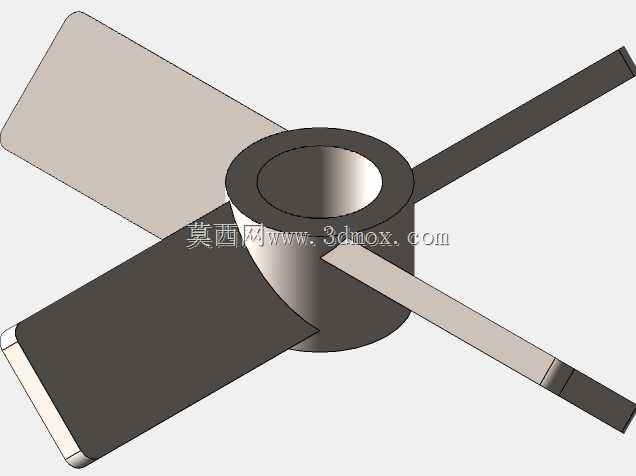

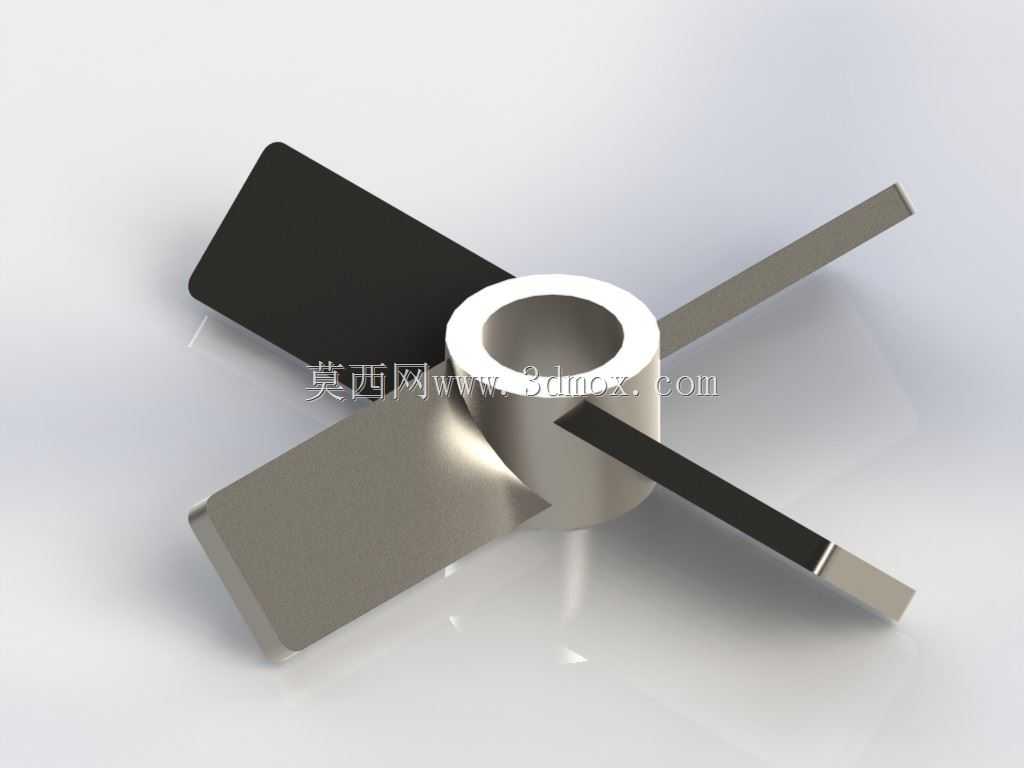

从功能特性来看，该转轮采用四叶片对称布置结构，中心轮毂为回转式安装基体，既承担叶片的承载固定作用，也内置变桨调节机构的安装空间，可根据上下游水位差、实时流量变化动态调整叶片的安放角度，让转轮始终处于最优的入流攻角区间，避免低负荷工况下的水流脱流、高负荷工况下的过载问题，大幅拓宽机组的高效运行区间，适配来水流量季节性波动大的电站运行需求。叶片采用翼型截面设计，从轮毂连接处到叶片外缘，截面厚度逐步递减、翼型弯度匹配水流环量分布规律，可引导水流平顺沿轴向流出转轮，减少出口水力损失，同时叶片外缘与转轮室之间预留均匀的微小安装间隙，既避免转动过程中发生剐蹭卡滞，也能控制间隙漏流损失，提升整体能量转换效率。

设计过程中，首先结合目标电站的水头、流量参数确定轮毂比，也就是轮毂直径与转轮公称直径的比值，平衡过流面积与轮毂内部变桨机构的安装空间需求；其次基于流体动力学计算结果优化叶片的翼型堆叠角度，确保不同半径位置的叶素都能匹配对应位置的水流速度三角形，降低叶片表面的低压区面积，抑制空化现象的发生；同时在叶片与轮毂的连接位置做圆弧过渡处理，降低应力集中系数，满足长期交变载荷下的结构强度要求。安装边界方面，中心轮毂的内孔与水轮机主轴采用锥面配合加键连接的结构，保证扭矩传递的可靠性，叶片外缘与固定转轮室的间隙控制在转轮公称直径的千分之一到千分之一点五区间，兼顾转动安全性与容积效率，整体结构可适配立式、卧式两种安装形式的水轮机组，在灌溉引水枢纽的小水电改造、生态流量发电等场景也有广泛的适配空间。
