四叶轴流式流体搅拌叶轮结构设计

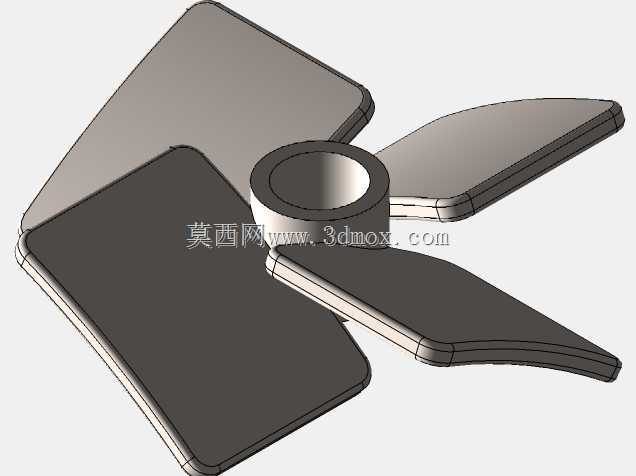

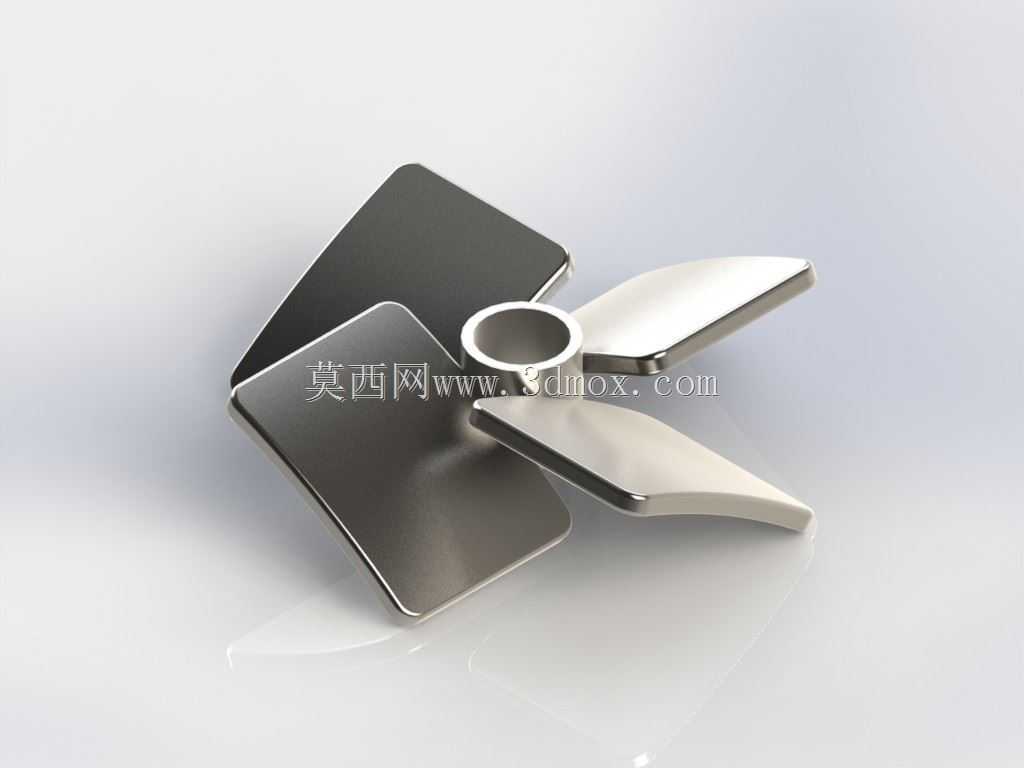

　　在流体处理类设备的核心过流部件选型中，轴流式叶轮的结构合理性直接决定整套系统的运行效率与能耗表现，这款四叶结构的轴流叶轮，主要适配低扬程大流量的流体输送、介质搅拌工况，常见于水处理曝气池搅拌、化工溶液均质混合、开式流道循环推进、小型轴流通风设备等场景，区别于径流型叶轮的高压头输出特性，该类叶轮的做功方向与介质流动方向同轴，能在较低转速下实现大体积流体的轴向推送，避免径向叶轮在大流量工况下容易出现的流道紊流、能耗陡增问题。从结构设计逻辑来看，这款叶轮采用中心轮毂加四片空间扭曲叶片的组合形式，轮毂中心设置贯通安装孔，孔壁预留标准键槽定位结构，可直接与驱动轴实现周向固定，安装时只需匹配对应轴径的锁紧螺母即可完成轴向定位，

　　无需额外设计复杂的连接转接件，安装边界上，轮毂的轴向厚度控制在适配常规10-20mm直径驱动轴的范围，叶片外缘的回转直径可根据配套腔体的内径做等比例缩放，安装时需保证叶片外缘与腔体内壁的单边间隙在3-8mm区间，间隙过小容易在运行中出现叶片擦碰腔壁的故障，间隙过大则会导致叶端泄漏量增加，降低整体推送效率。叶片的型线设计采用变扭曲角结构，从轮毂根部到叶片外缘，翼型的安装角逐步递减，这种设计是为了匹配不同回转半径处的线速度差异——轮毂根部线速度低，采用较大安装角保证足够的流体推力，外缘线速度高，采用较小安装角避免叶尖区域出现流体脱流、产生涡流噪声，每片叶片的前缘做了圆弧导角处理，后缘做了薄化切边，能有效降低叶片切割流体时的阻力损失，

　　同时减少介质中纤维类杂质缠绕叶片的概率。叶片与轮毂的连接区域做了大圆角过渡处理，避免直角连接处的应力集中，在长期承受交变流体载荷的工况下，能有效降低焊缝或一体成型区域的疲劳开裂风险，叶片的工作面采用微弧曲面设计，非工作面做了平顺的背弧处理，保证流体在叶片间的流道内平滑通过，不会出现局部低压区导致的气蚀问题，这一点在输送含少量固体颗粒的流体介质时尤为重要，可大幅减少颗粒对叶片表面的冲蚀磨损。实际应用中，这类叶轮如果用于搅拌工况，通常安装在搅拌轴的中下段位置，距离槽体底部的高度为叶轮直径的0.5-1倍，可实现槽内介质的整体轴向循环，避免底部介质沉积；如果用于轴流泵或通风设备中，则需配套对应导叶结构，将叶轮出口的旋流动能转化为轴向压能，

　　进一步提升整机效率。材质选择上，该结构可根据输送介质的腐蚀特性匹配不锈钢、工程塑料、碳钢衬塑等不同材质，一体注塑或铸造后只需做表面抛光处理即可满足使用要求，无需复杂的二次机加工，量产成本较低。在建模过程中，叶片的型线构建需要先确定不同半径处的翼型截面，再通过曲面放样实现平滑过渡，同时要校验叶片的静平衡性能，保证四片叶片的质量矩偏差控制在允许范围内，避免高速运行时出现振动超标问题，轮毂的安装孔与键槽尺寸需严格遵循对应轴径的公差标准，保证装配时的配合精度，避免运行中出现轴孔松动打滑的情况。
