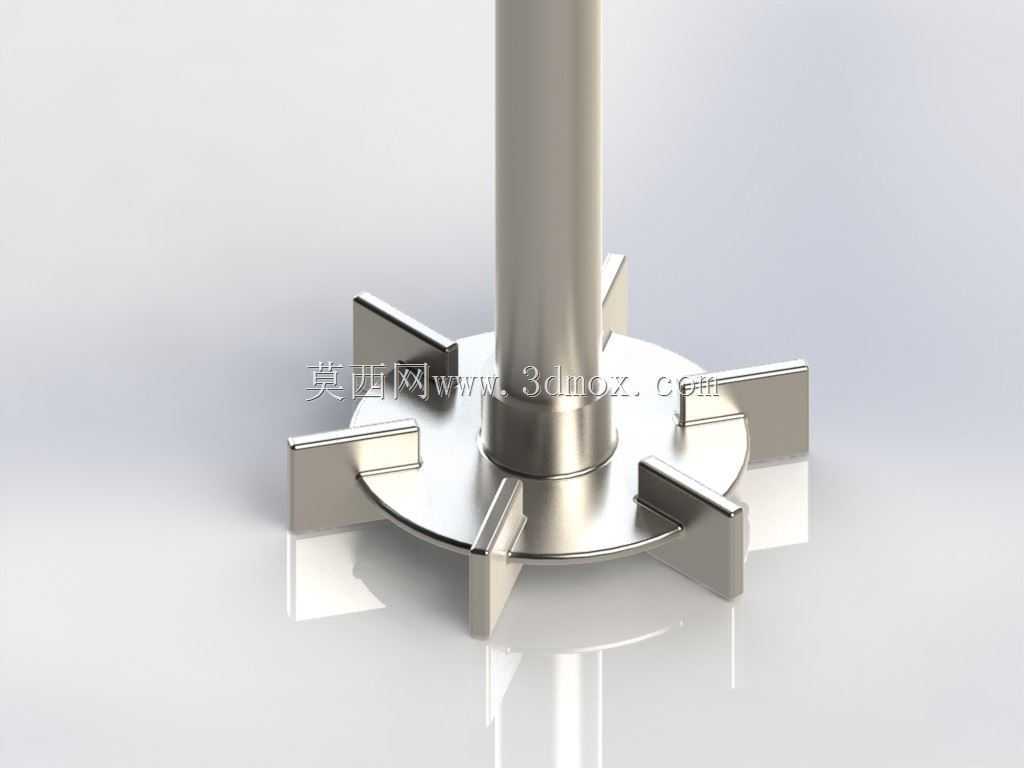

六平直叶径向流拉什顿搅拌涡轮结构

　　该径向流搅拌涡轮是搅拌混合设备的核心做功部件，主要适配中低粘度流体的分散、混合、气液传质工况，常见于精细化工、生物发酵、水处理药剂调配、食品配料均质等场景的搅拌设备中，尤其适合需要强剪切、均匀径向流场的作业环节，比如发酵过程的无菌空气分散、化工反应体系的固相催化剂悬浮、水处理环节的药剂快速混配等场景，能在较低的转速下实现稳定的流场输出，避免搅拌区域出现混合死区。从结构设计来看，该涡轮采用中心轮毂加六片平直径向叶片的布局，轮毂与中心搅拌轴采用轴孔配合加键槽周向固定的方式，可传递稳定的搅拌扭矩，避免高负荷工况下叶轮与轴出现相对滑动；六片叶片沿轮毂周向均匀分布，每片叶片垂直于涡轮端面径向向外延伸，

　　叶片与中心圆盘采用一体式铣削加工或焊接固定的连接方式，保证连接强度足以应对流体冲击带来的交变载荷，叶片边缘做了小半径倒角处理，既可以减少流体在叶片边缘的脱流损失，也能避免长期运行过程中叶片边缘被流体中的固体颗粒冲蚀磨损。中心圆盘的直径与叶片外圆直径保持固定比例，圆盘的存在可以阻隔流体沿轴向的直接窜动，让叶片旋转带动的流体沿径向高速甩出，撞击搅拌釜内壁后沿壁面上下分流，再沿搅拌轴方向回流至叶轮区域，形成完整的径向循环流场，这种流场特性对于气液分散场景尤为重要，能够将从叶轮下方通入的气体充分剪切破碎成微小气泡，大幅提升气液接触面积，强化传质效率。在安装边界方面，该涡轮的轮毂内孔直径适配常用规格的搅拌轴，

　　安装时需保证叶轮端面与搅拌轴轴线的垂直度偏差控制在允许范围内，避免旋转过程中出现偏摆导致轴系振动；叶轮的外圆直径与搅拌釜内径通常保持1:3到1:4的比例关系，安装高度一般位于釜内液面高度的三分之一到二分之一区间，具体可根据实际混合需求调整，若用于固液悬浮工况可适当降低安装高度，若用于气液分散则可配合气体分布器安装在分布器上方合适位置。设计过程中需要重点考量叶片的厚度参数，厚度过大会增加不必要的搅拌功率损耗，厚度不足则会在高负荷工况下出现叶片变形甚至断裂的问题，需根据搅拌介质的粘度、搅拌转速、固含量等参数通过扭矩计算与强度校核确定合理的叶片厚度；同时叶片与中心圆盘的连接位置需要做圆弧过渡处理，减少应力集中，提升部件的疲劳寿命，

　　应对长期交变载荷下的结构可靠性需求。实际运行过程中，该涡轮输出的径向流场可以让釜内不同位置的物料实现充分的宏观混合，平直叶片带来的强剪切作用可以实现气泡破碎、液滴分散、固相颗粒均匀悬浮的效果，相比轴向流叶轮，其剪切力更强，更适合需要分散、破碎效果的混合工况，但在相同直径与转速下功率消耗相对更高，选型时需要匹配对应功率的搅拌电机与减速装置，避免出现动力不足导致的转速不达预期、电机过载等问题。在建模过程中，需要严格保证六片叶片的周向角度均匀性，单叶片的角度偏差会直接导致旋转过程中的动不平衡，引发轴系振动、密封件磨损加快等问题；轮毂的键槽尺寸与位置需要与对应搅拌轴的键参数完全匹配，保证装配时的配合精度，中心圆盘的平面度也需要控制在合理公差范围内，避免圆盘变形影响流场的均匀性。
