微型伺服配套多规格安装臂喇叭盘组件

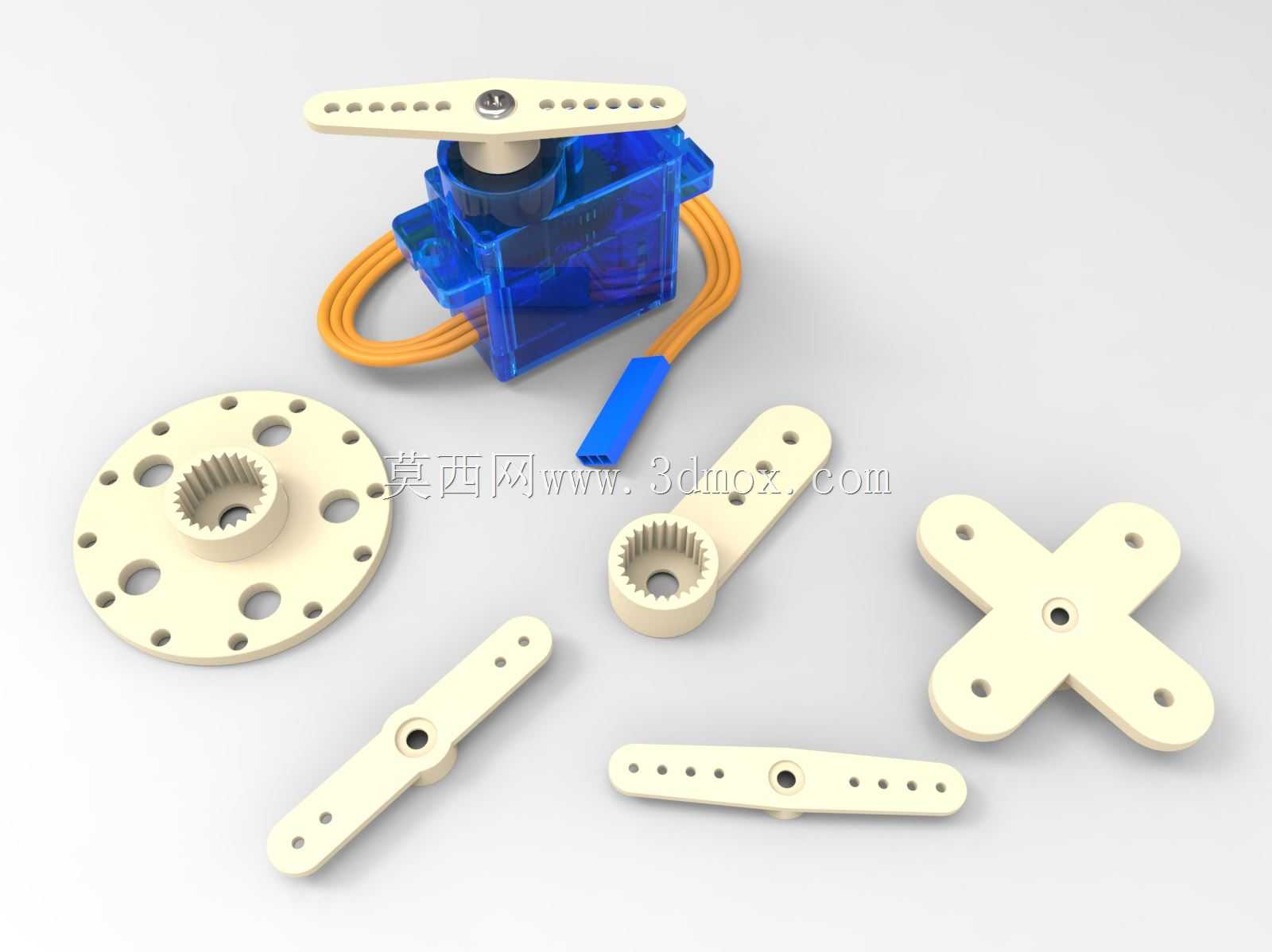

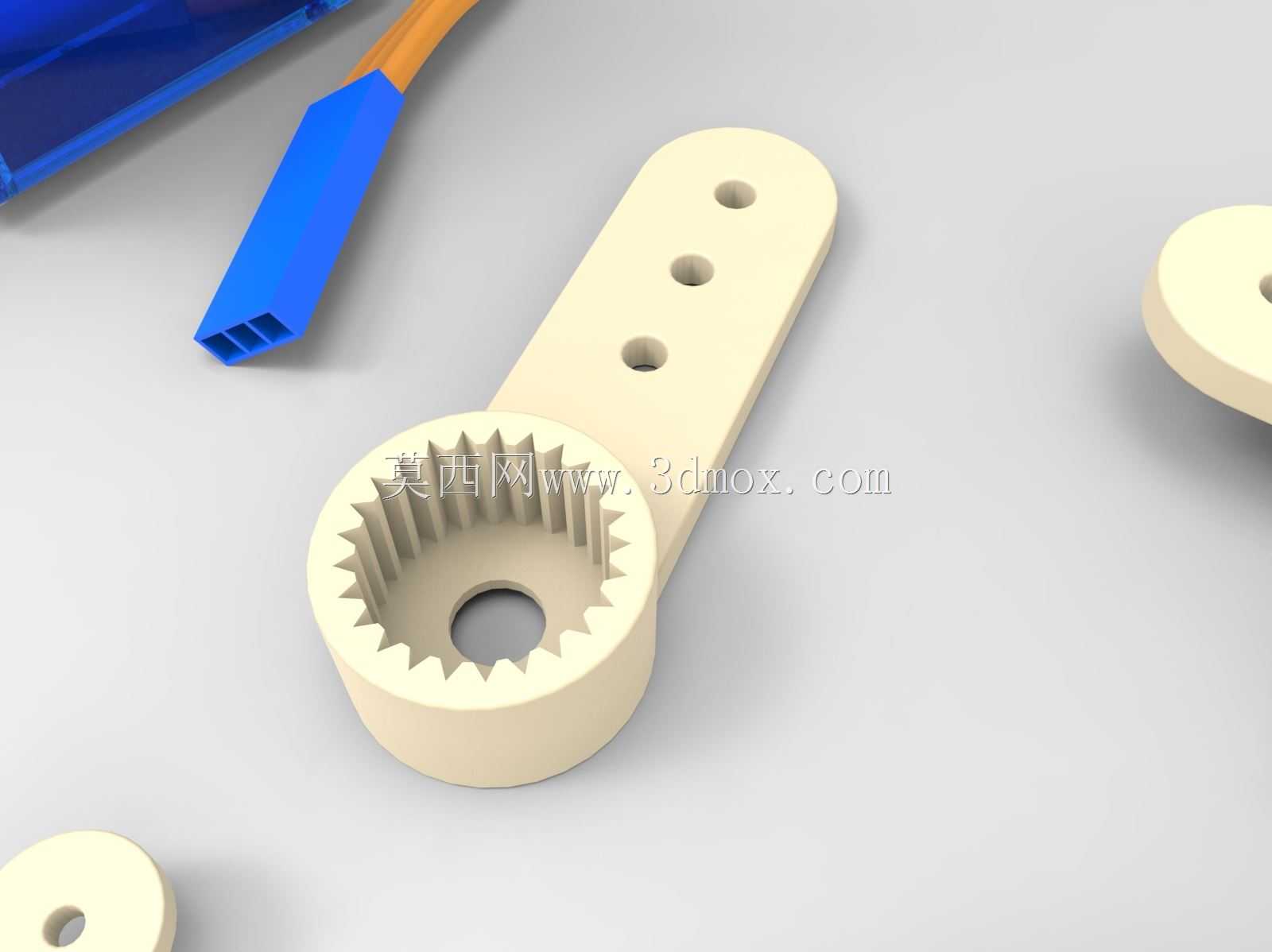

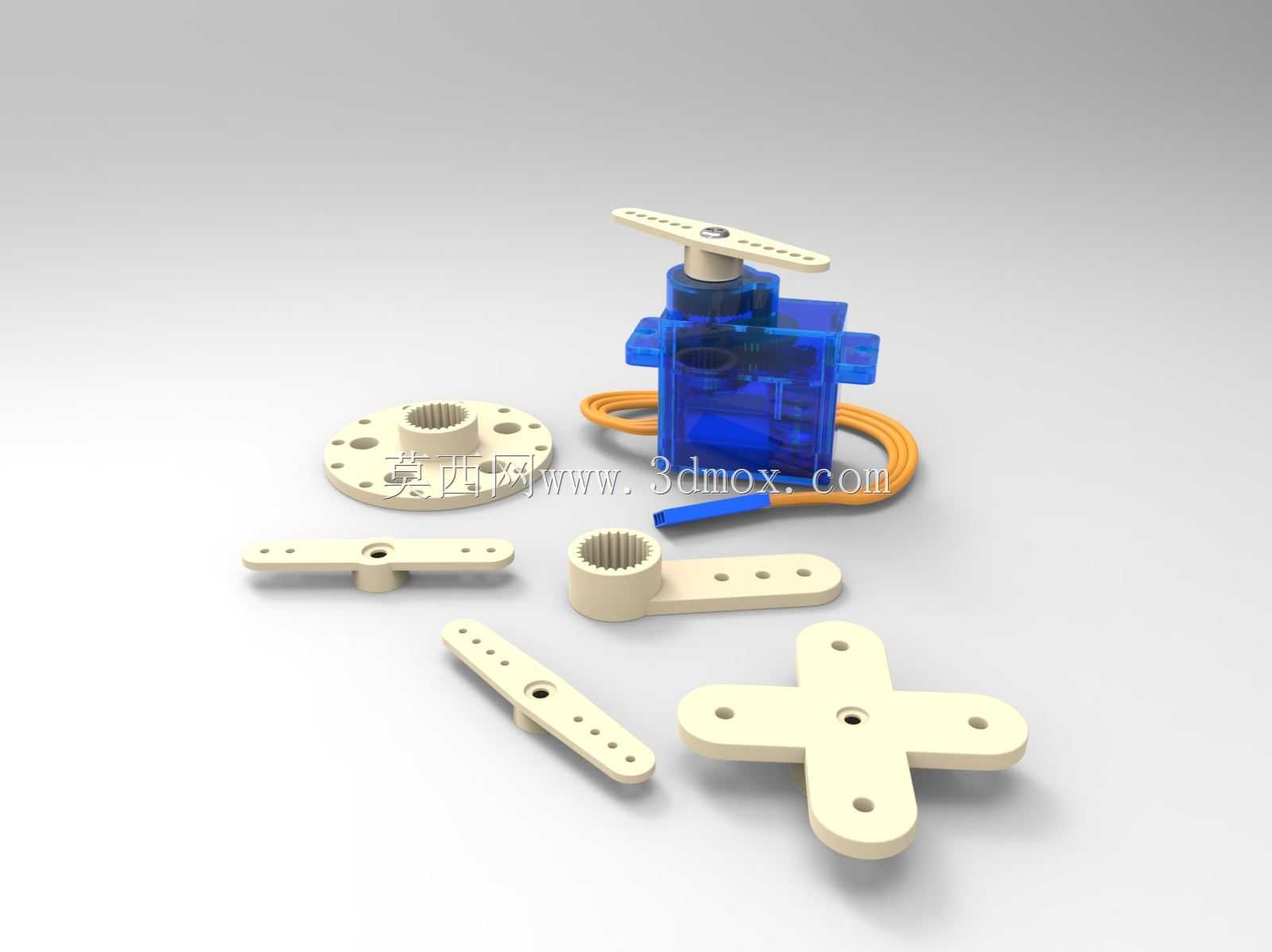

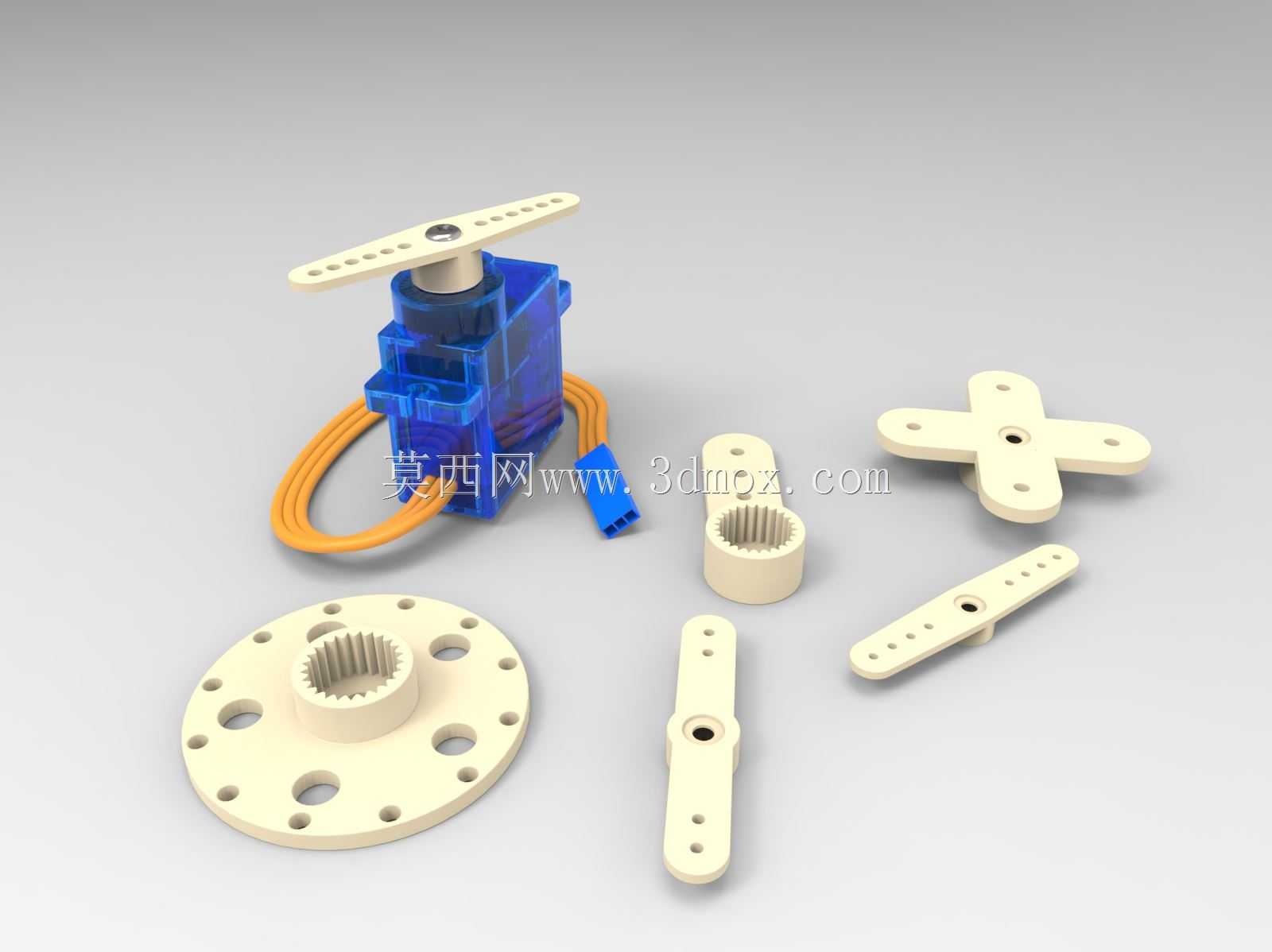

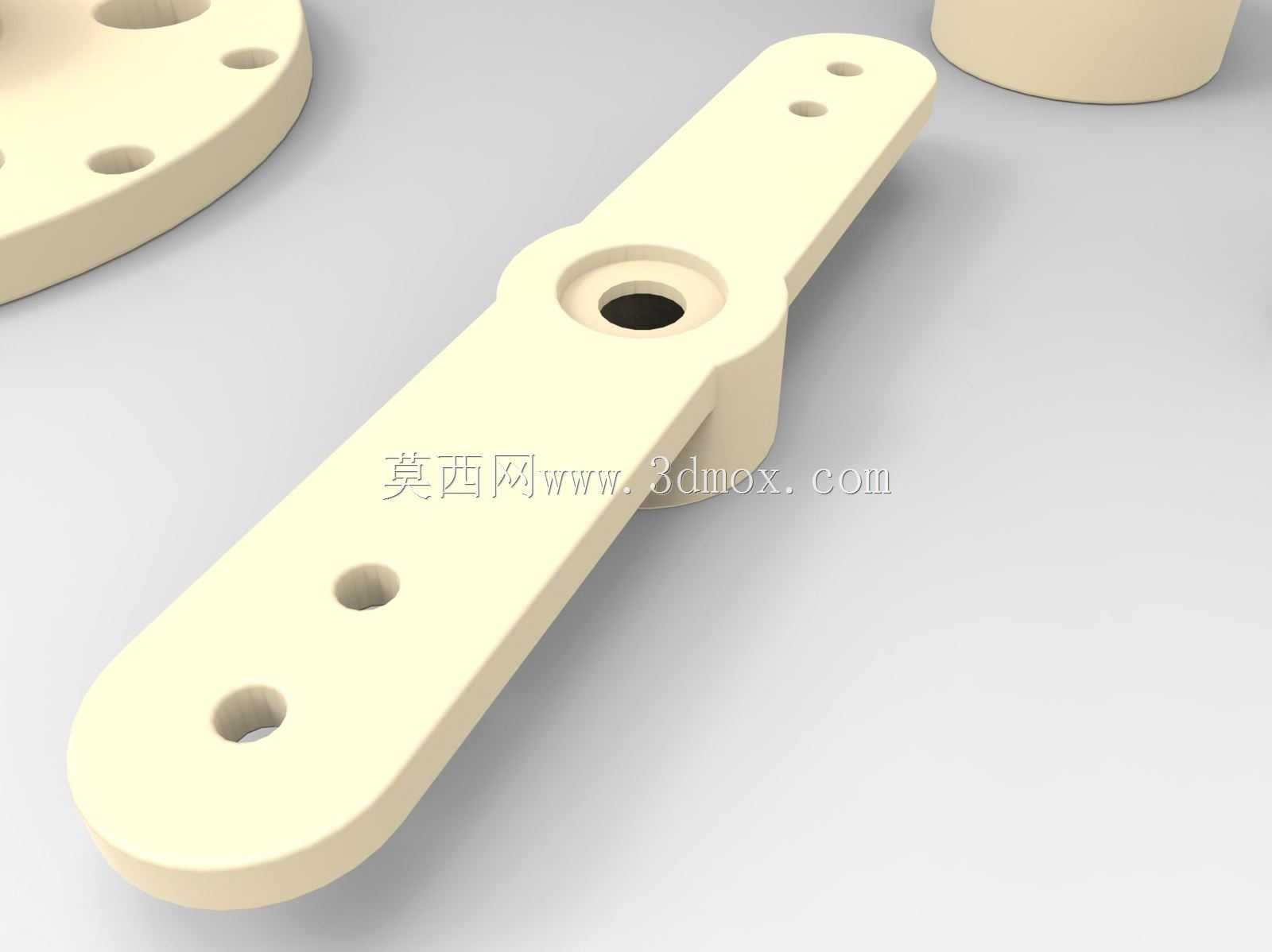

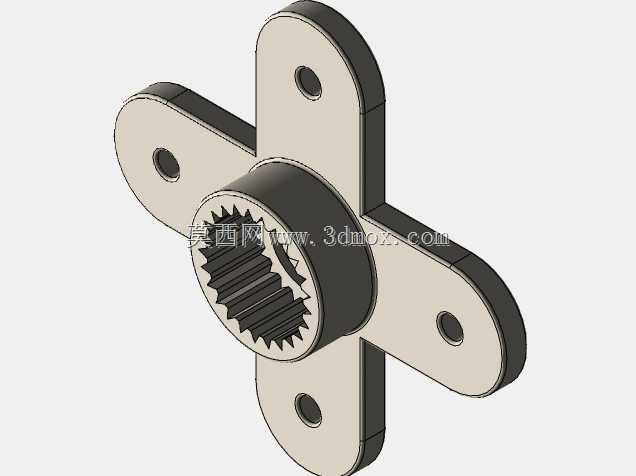

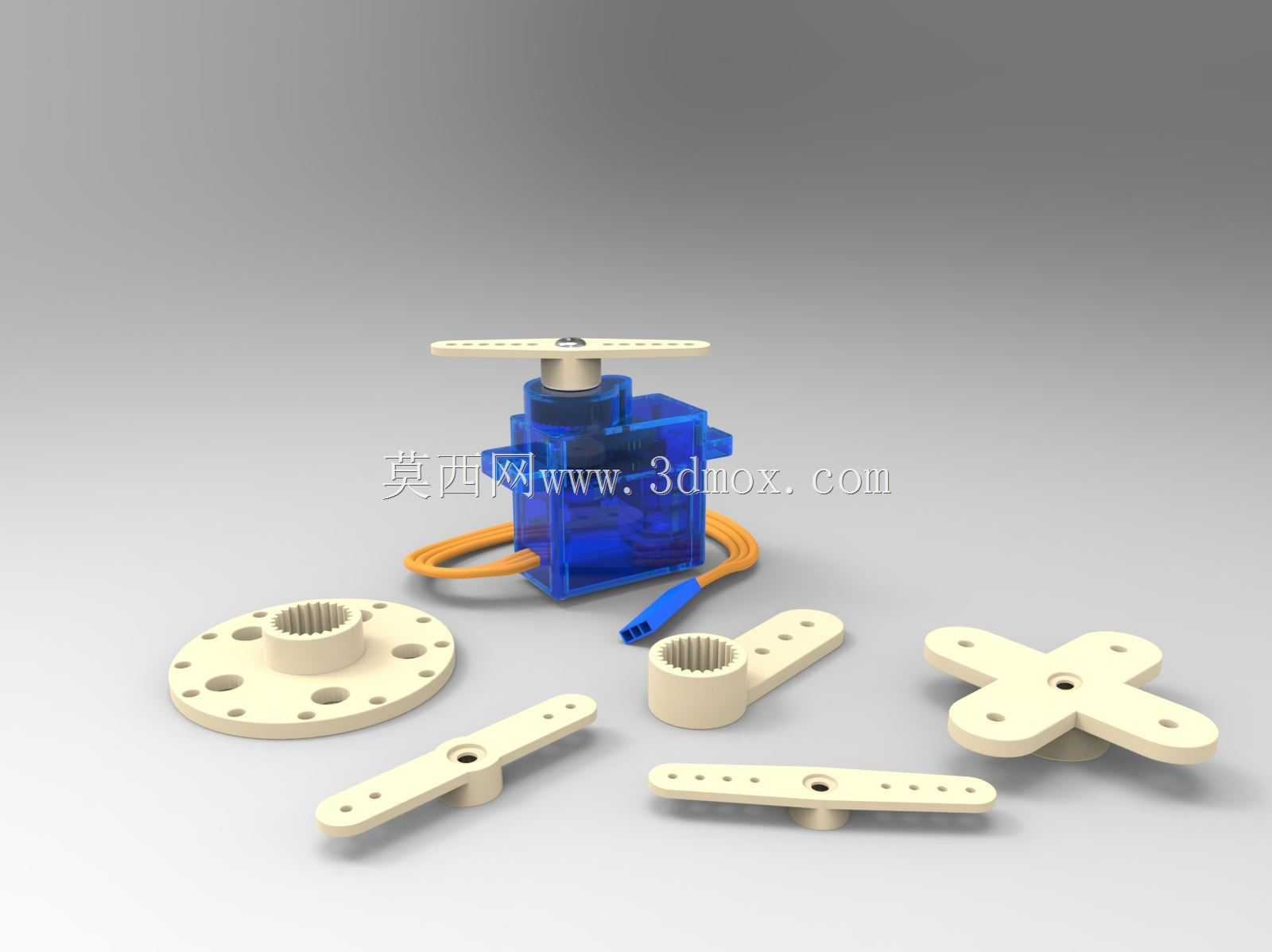

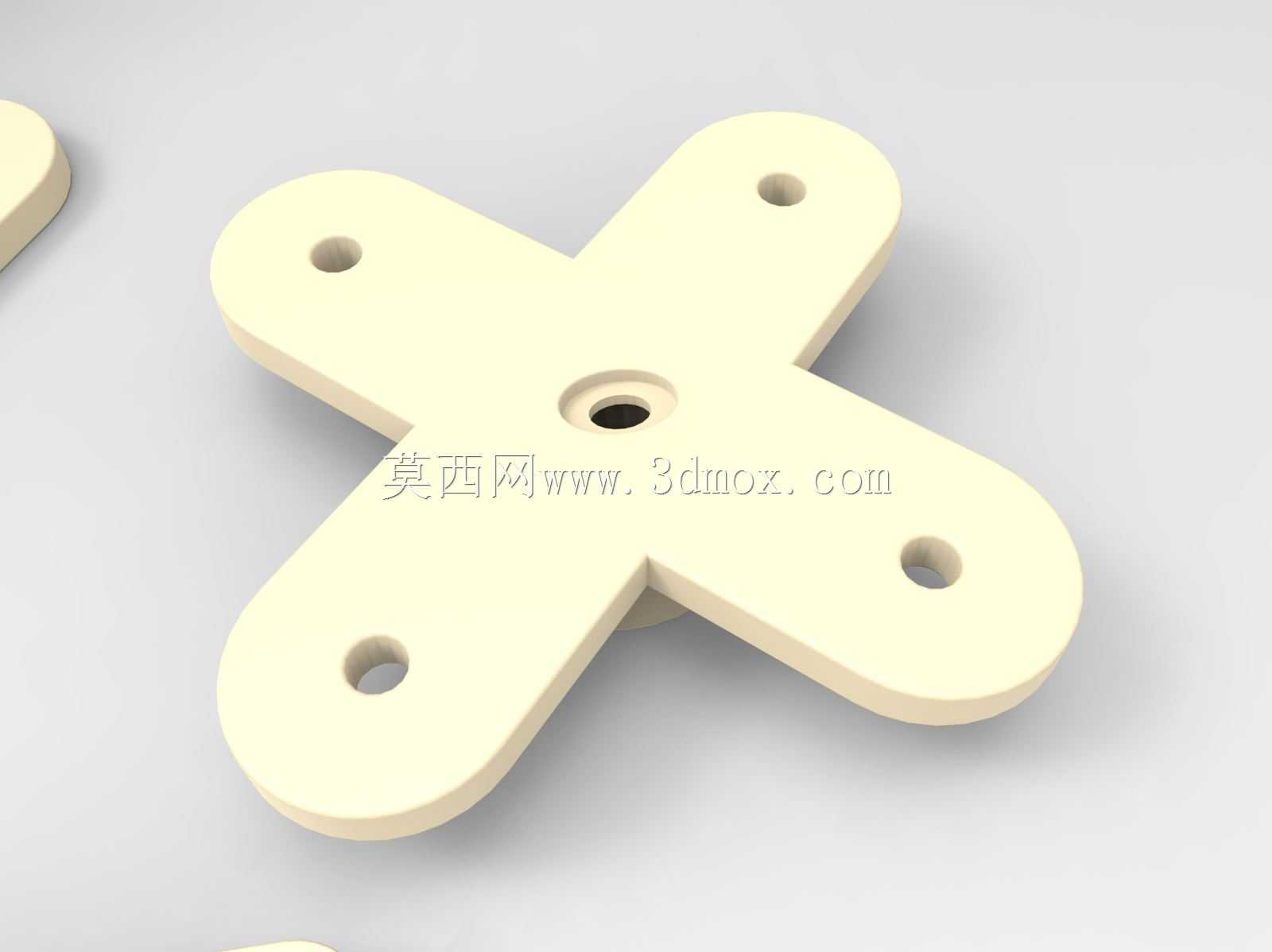

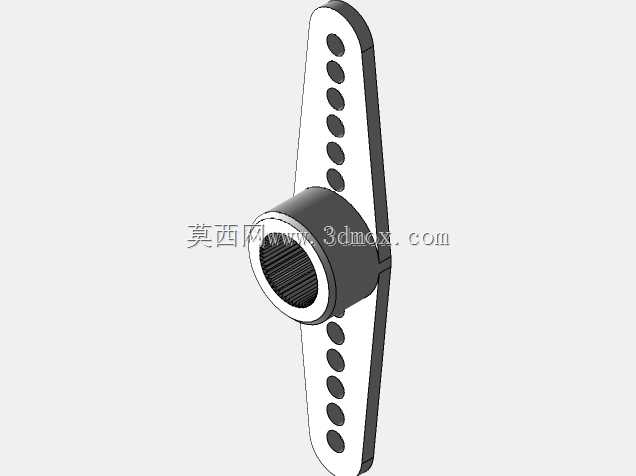

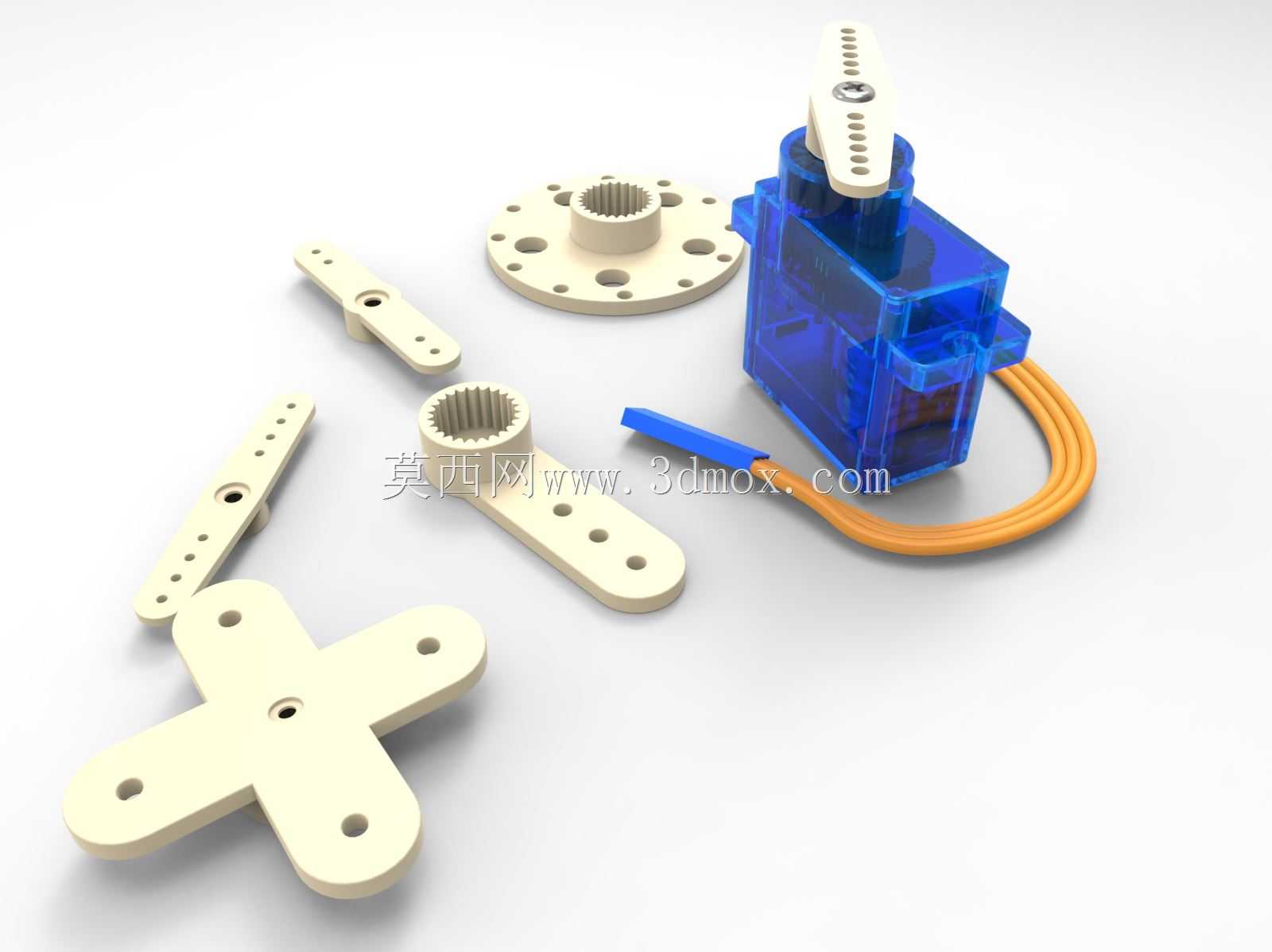

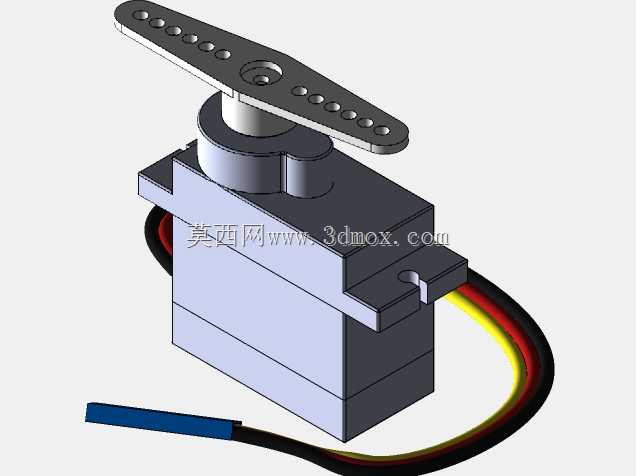

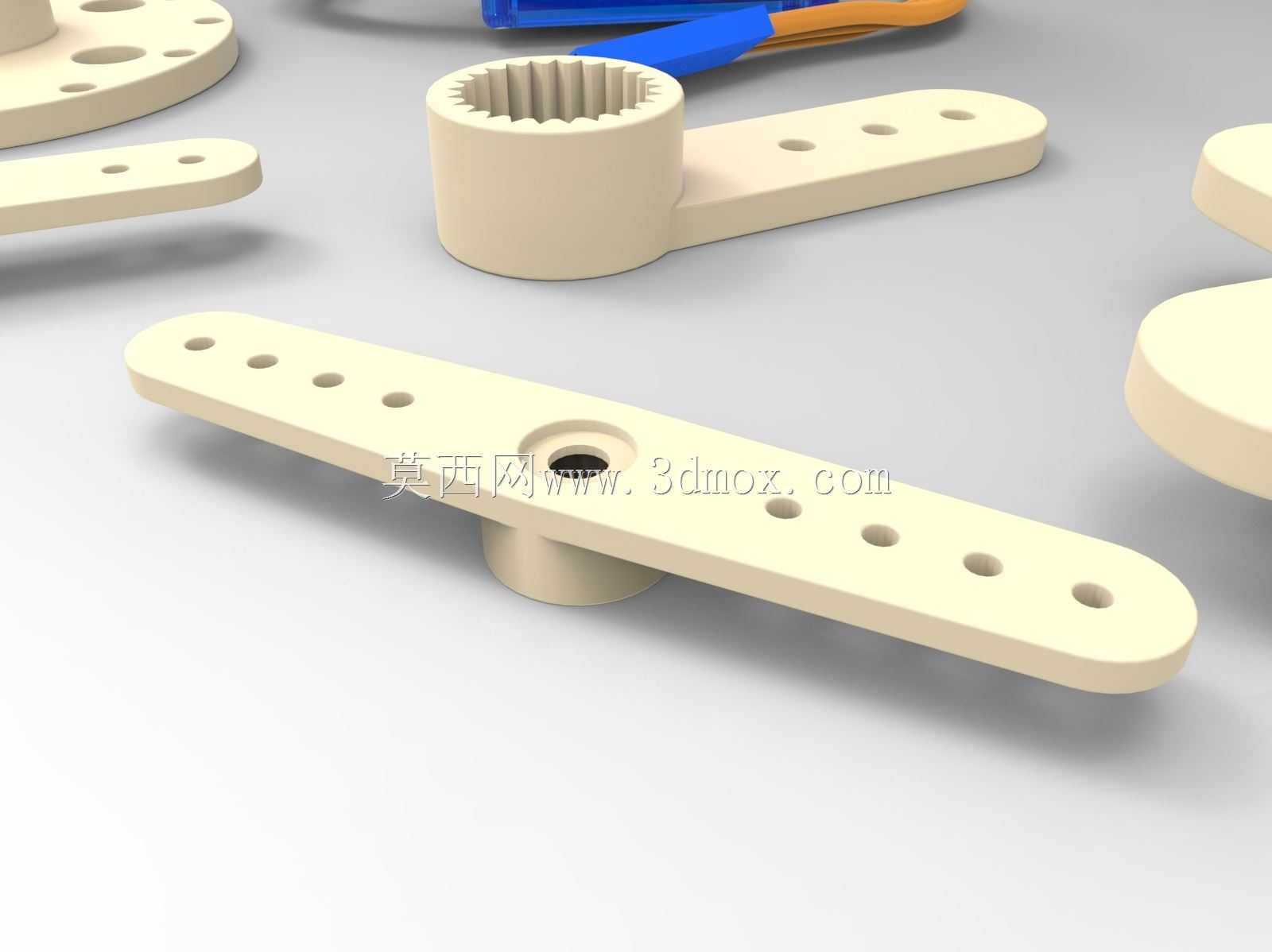

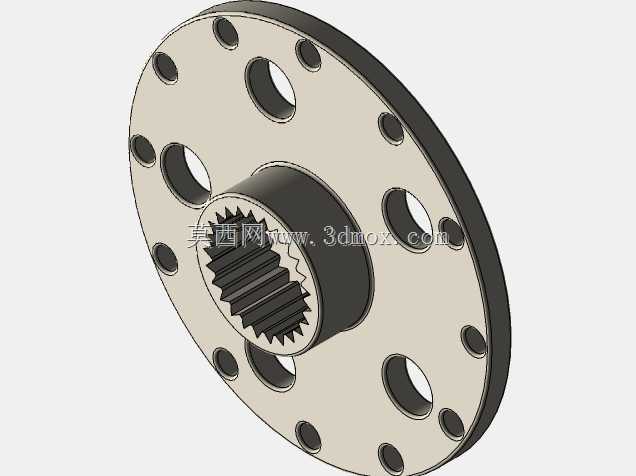

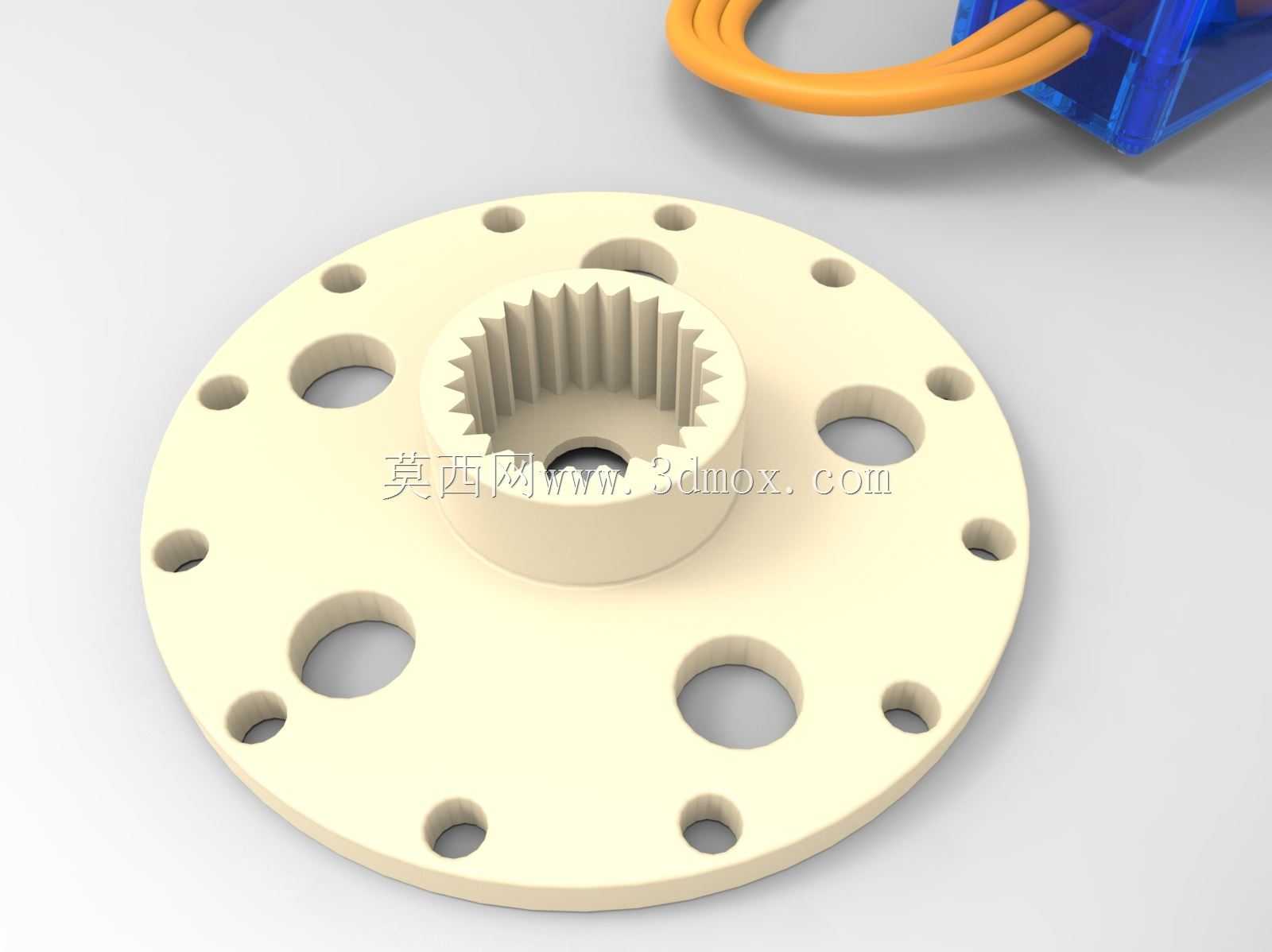

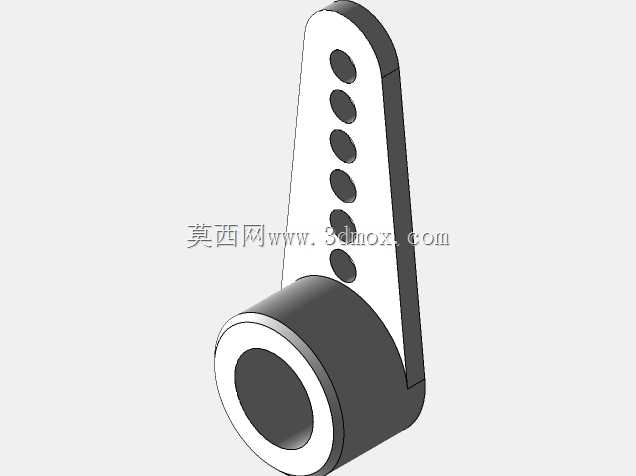

这套微型伺服配套安装组件，主要面向小型自动化执行场景、桌面级创客项目、航模舵机传动系统、小型智能玩具动作机构等领域使用，能够为9g级微型伺服舵机提供多样化的动力输出转接方案，解决标准伺服输出轴与不同执行负载之间的连接适配问题，让舵机的扭矩输出可以稳定传递到各类摆臂、转盘、连杆结构上，满足不同动作轨迹的传动需求。整套组件包含五种不同结构形态的安装连接件，分别适配不同的安装场景：十字形四孔安装盘适合需要多方向同步连接连杆的场景，可同时对接四组传动杆件实现多方向联动；圆形多孔法兰盘适合需要将舵机动力输出为转盘旋转动作的场景，盘面的均匀排布安装孔可以灵活固定转盘类负载；长短两款直型摆臂分别适配不同摆动半径的需求，长臂款适合需要大摆动行程的风门、挡板类负载，短臂款适合需要大扭矩输出、小行程摆动的锁止、拨杆类结构；单边带轴套的L型喇叭臂适合需要侧向偏移输出的安装场景，能够避开舵机本体的安装干涉，适配狭窄空间内的传动布局。设计过程中，所有连接件的内花键尺寸完全匹配标准9g微型舵机的输出齿形，保证装配后无虚位、传动无间隙，避免动作过程中出现回差影响控制精度；每个连接件上的安装孔位都做了统一的孔径规范，适配常用的M2规格固定螺丝，无需二次扩孔即可直接装配使用；所有塑料件的边角都做了圆角过渡处理，既避免安装过程中划伤操作人员，也能减少动作过程中与周边结构的剐蹭卡滞。从安装边界来看，所有摆臂的安装孔中心到输出轴中心的距离覆盖了常用的微型舵机摆动半径范围，最长摆臂的有效摆动半径控制在30mm以内，适配小型设备内部紧凑的安装空间；法兰盘的外径与标准微型舵机的安装座尺寸匹配，可直接嵌入常规的舵机安装槽位使用；所有连接件的厚度都控制在2mm-3mm之间，在保证结构强度足够传递舵机额定扭矩的前提下，尽可能降低自身重量，减少舵机的额外负载，提升动作响应速度。不同结构的安装件可以根据实际项目需求灵活选用，也可以组合使用实现复杂的多节点传动，无论是小型机械臂的关节传动、智能小车的转向控制，还是航模的舵面操控、创意装置的动作执行，都能找到适配的连接方案，大幅降低小型伺服机构的适配设计成本，缩短项目组装调试的周期。
