固定翼长航时侦察无人机结构设计

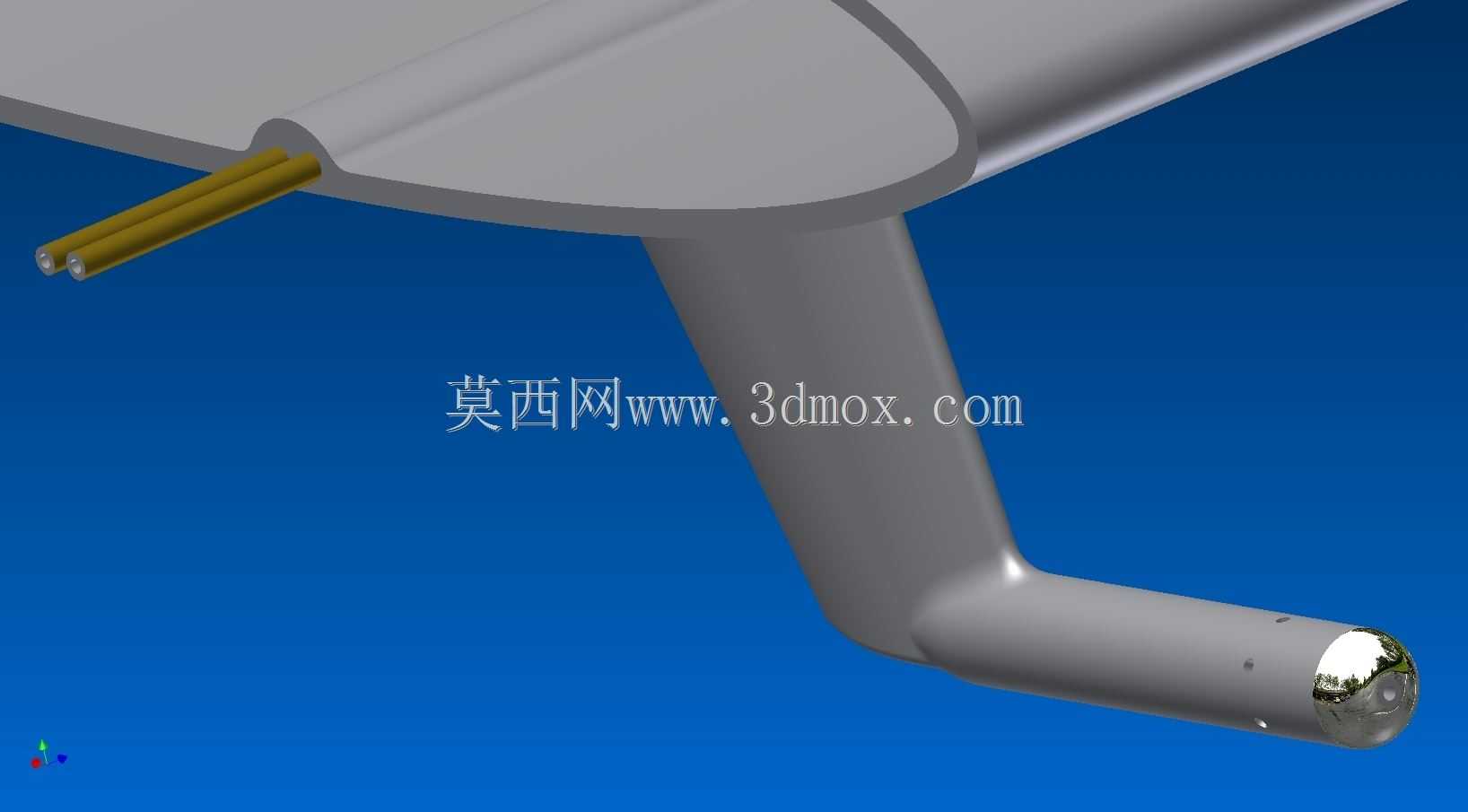

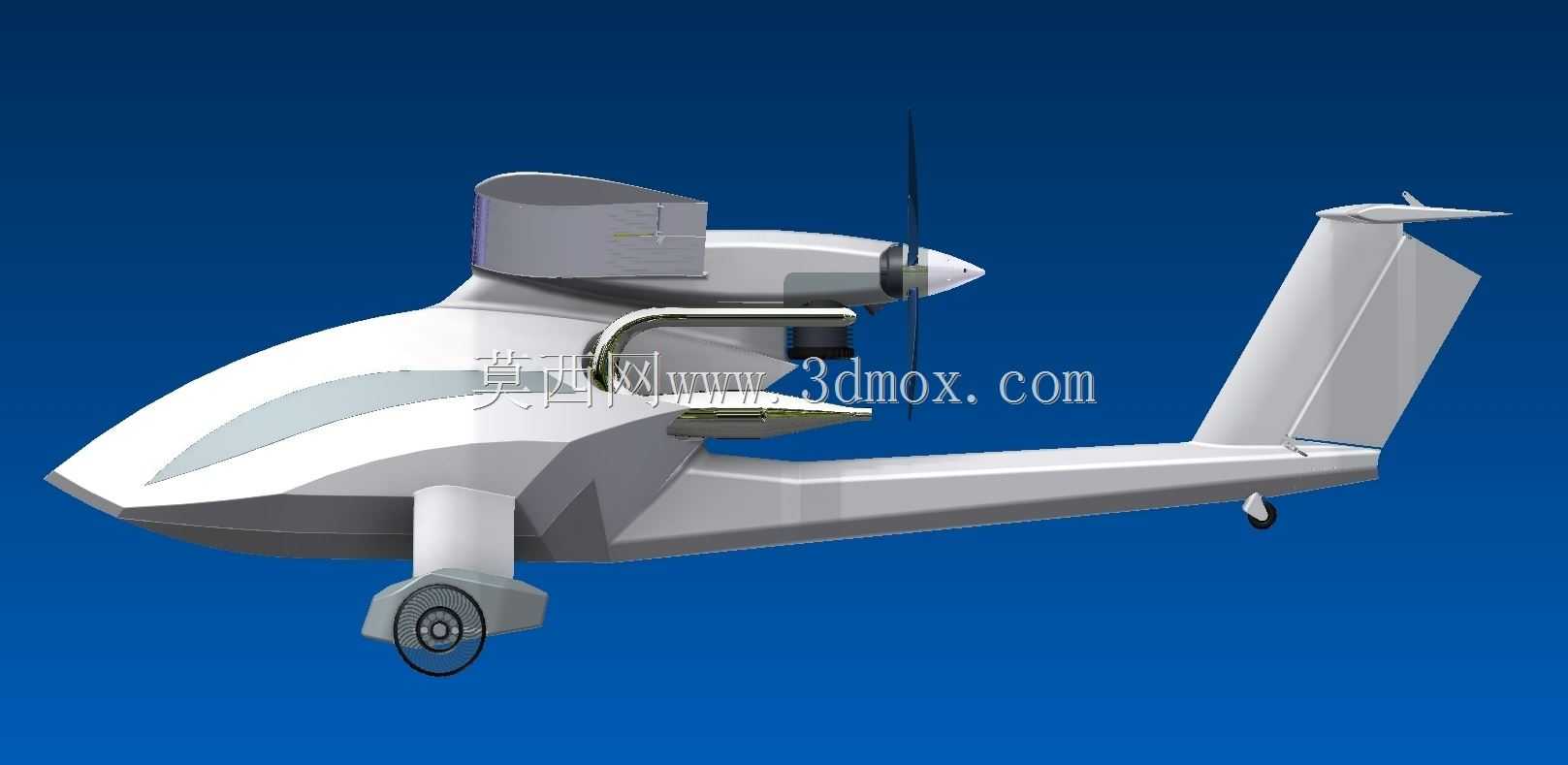

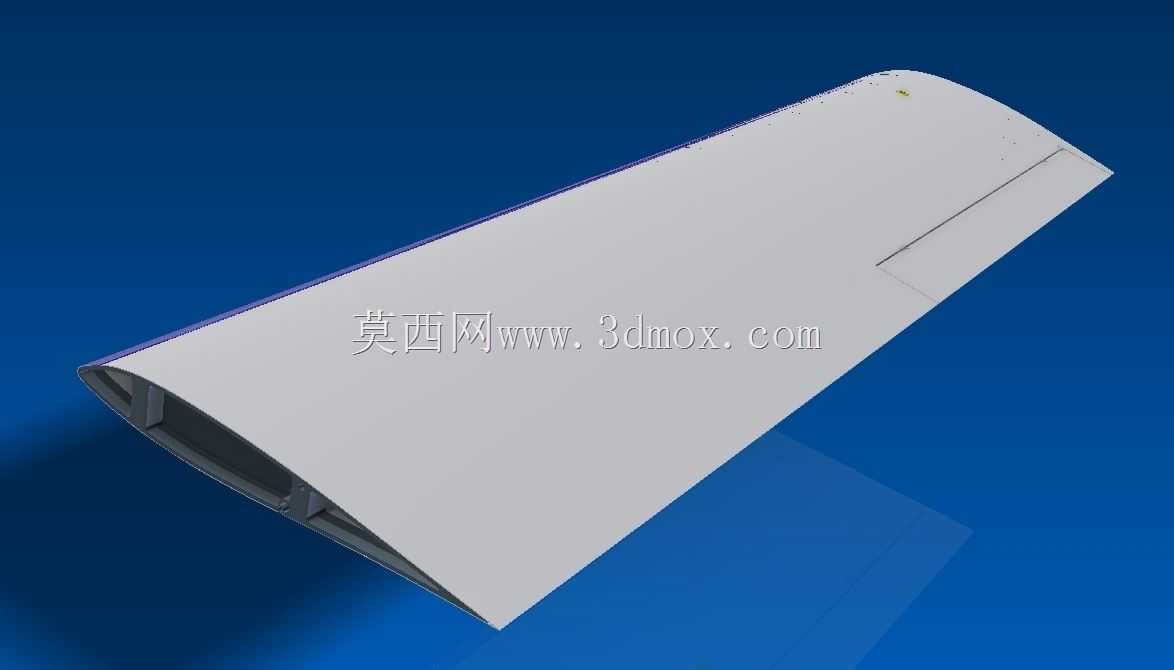

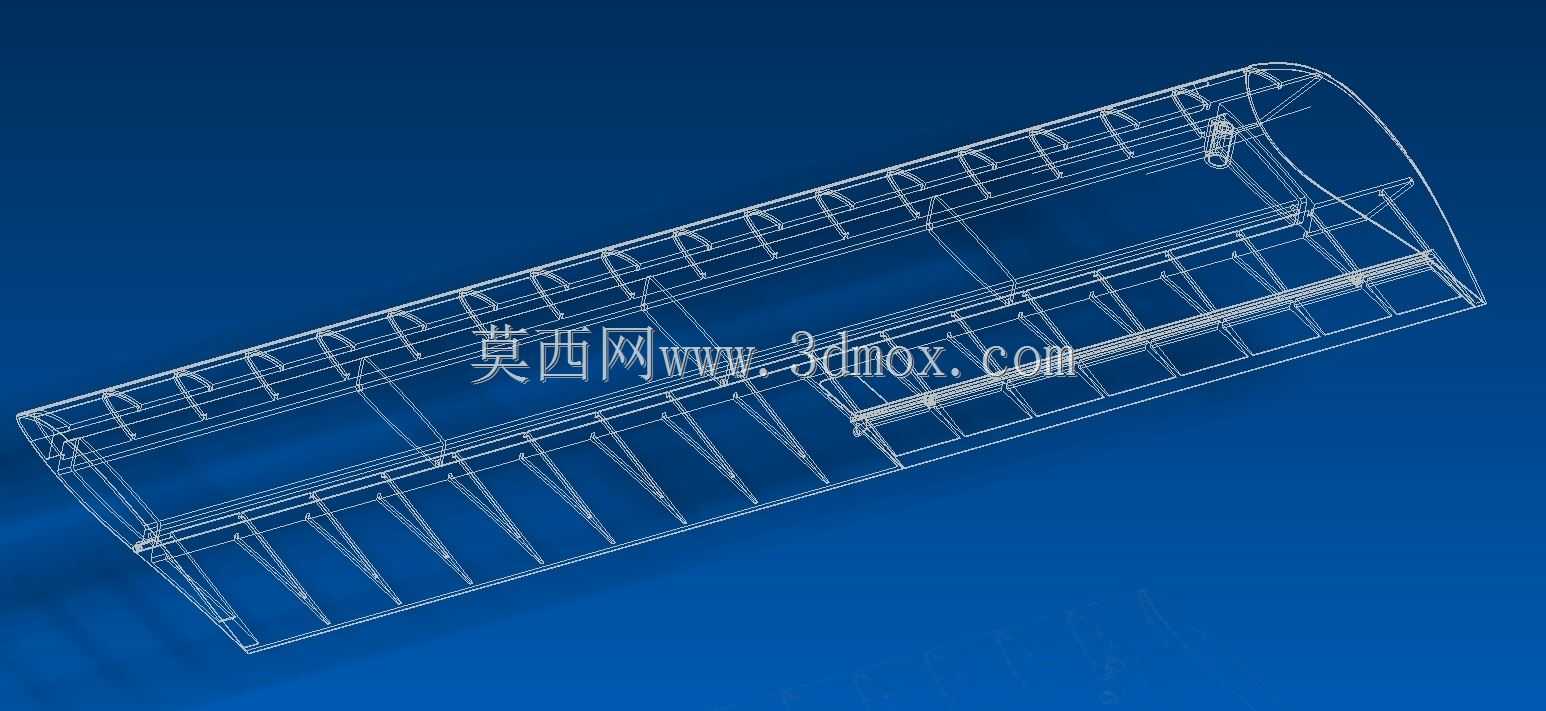

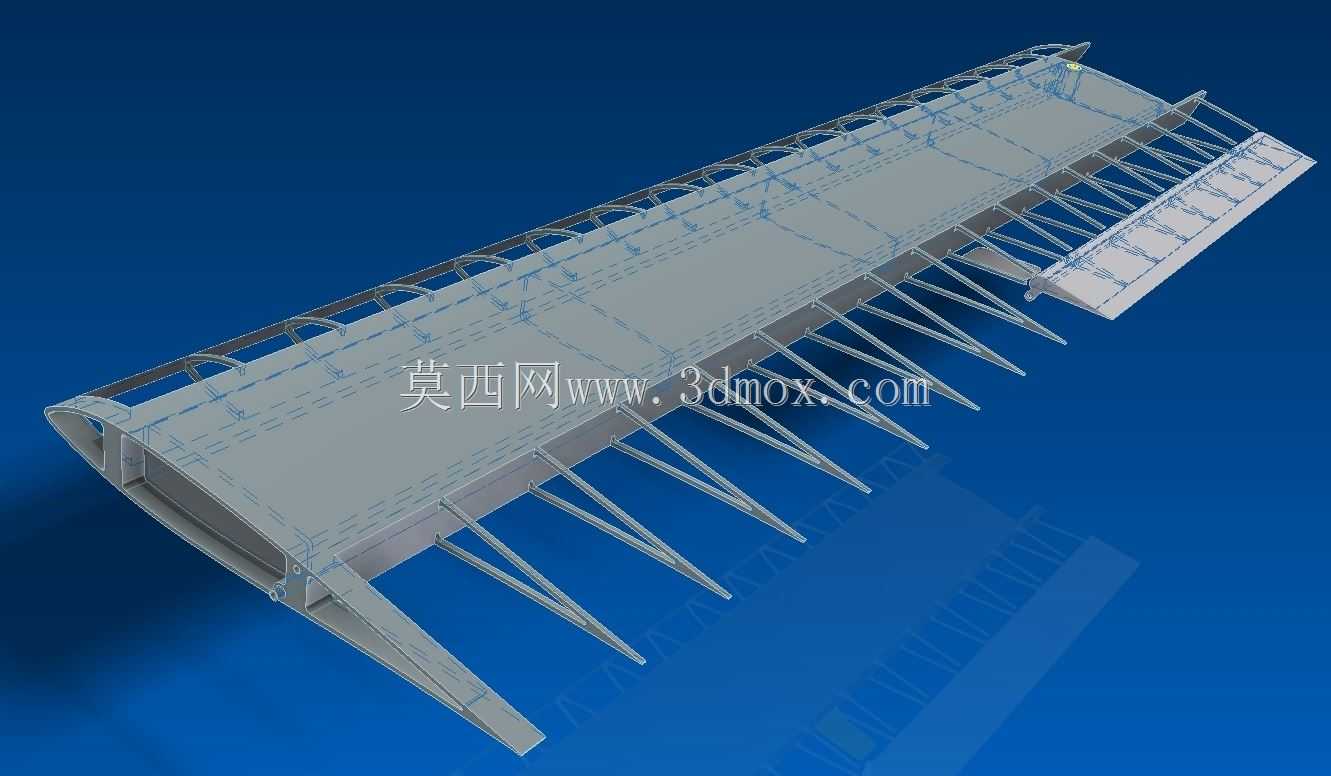

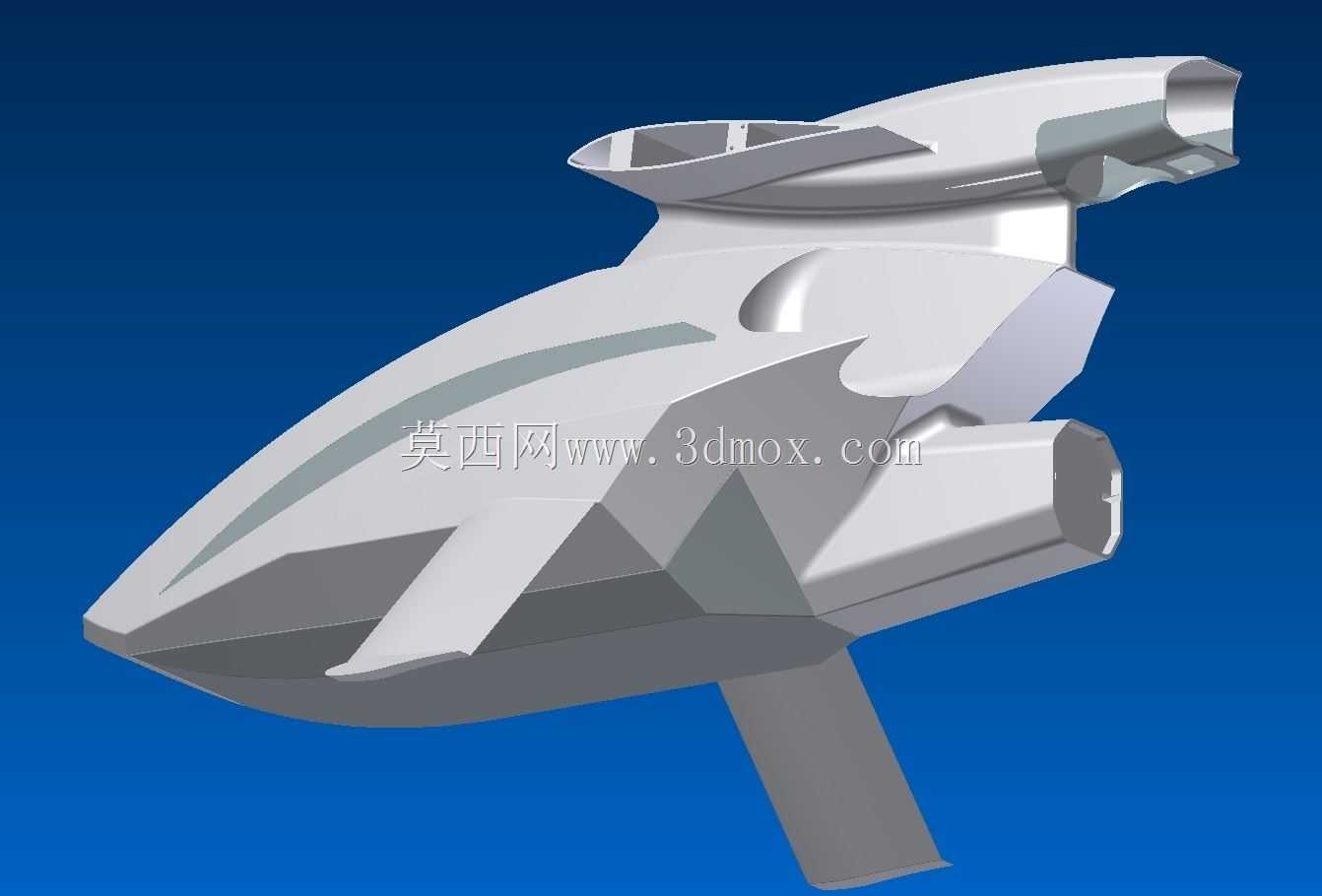

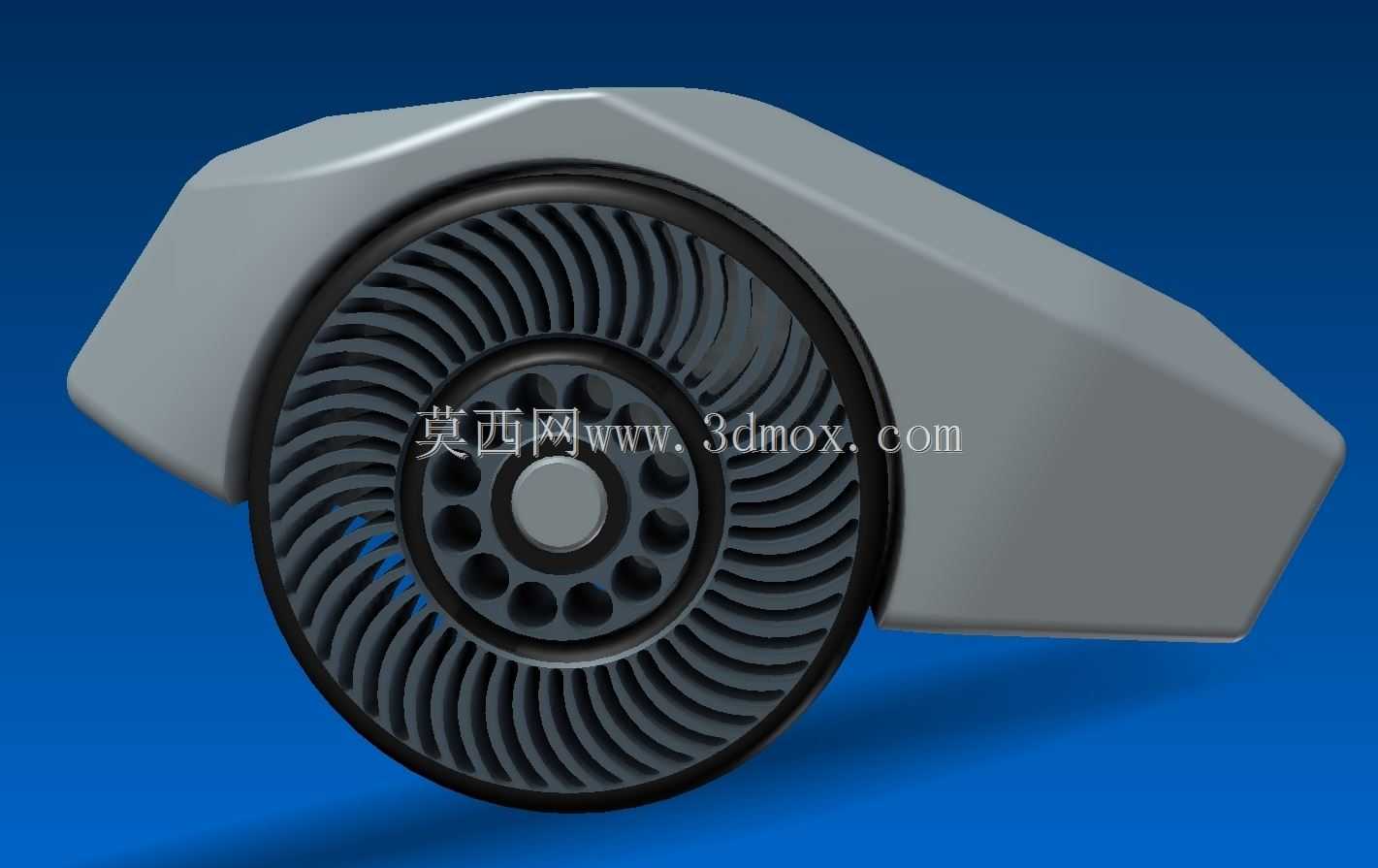

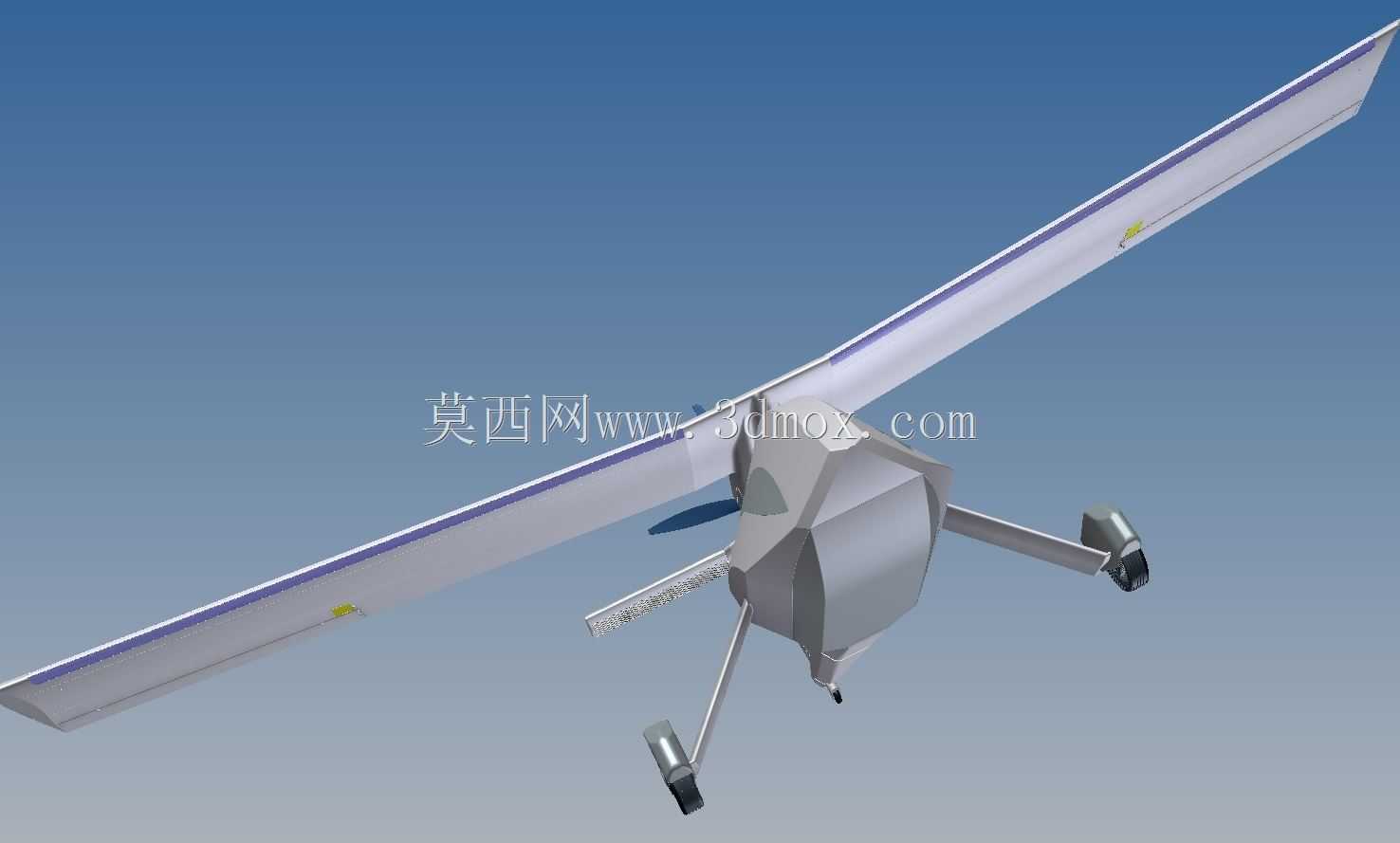

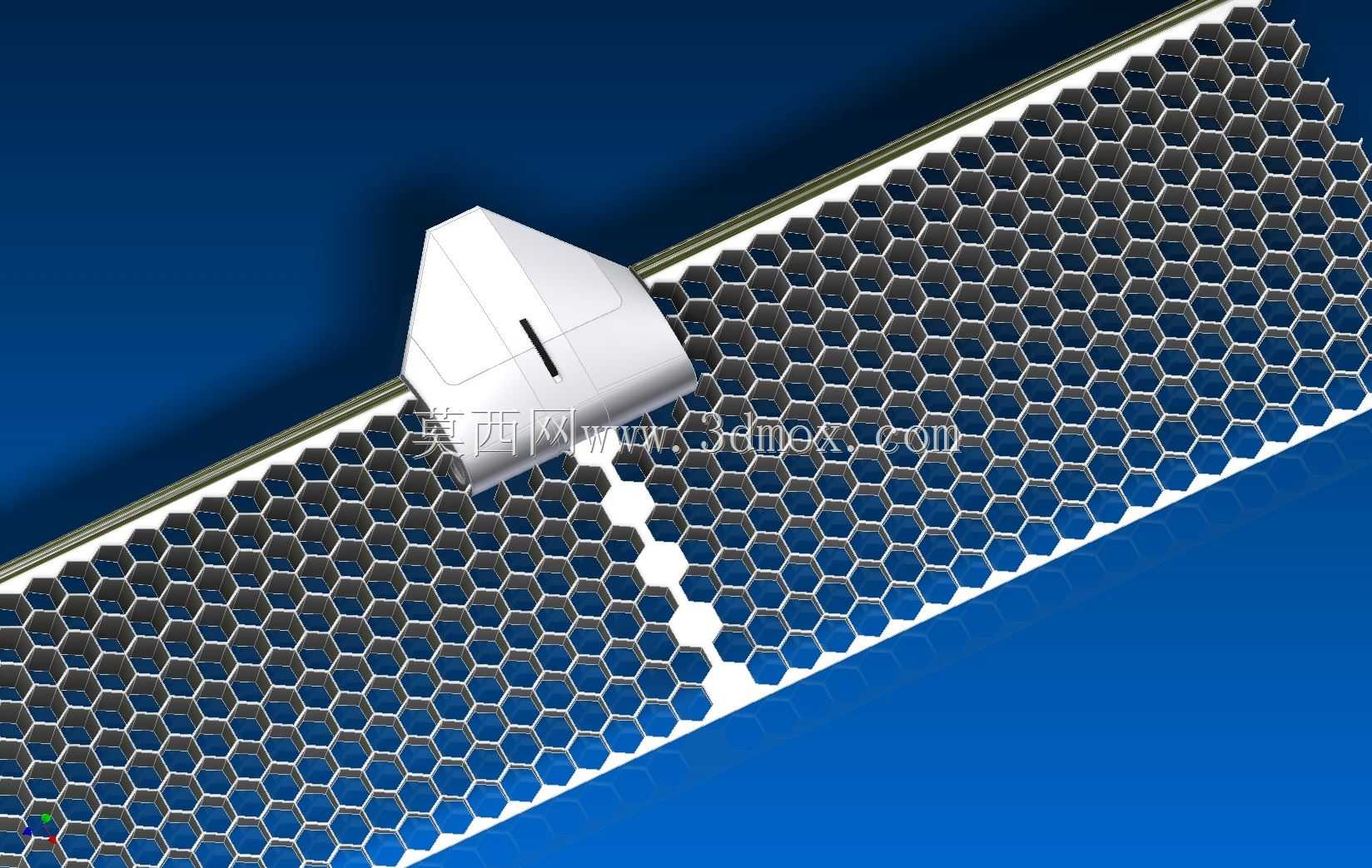

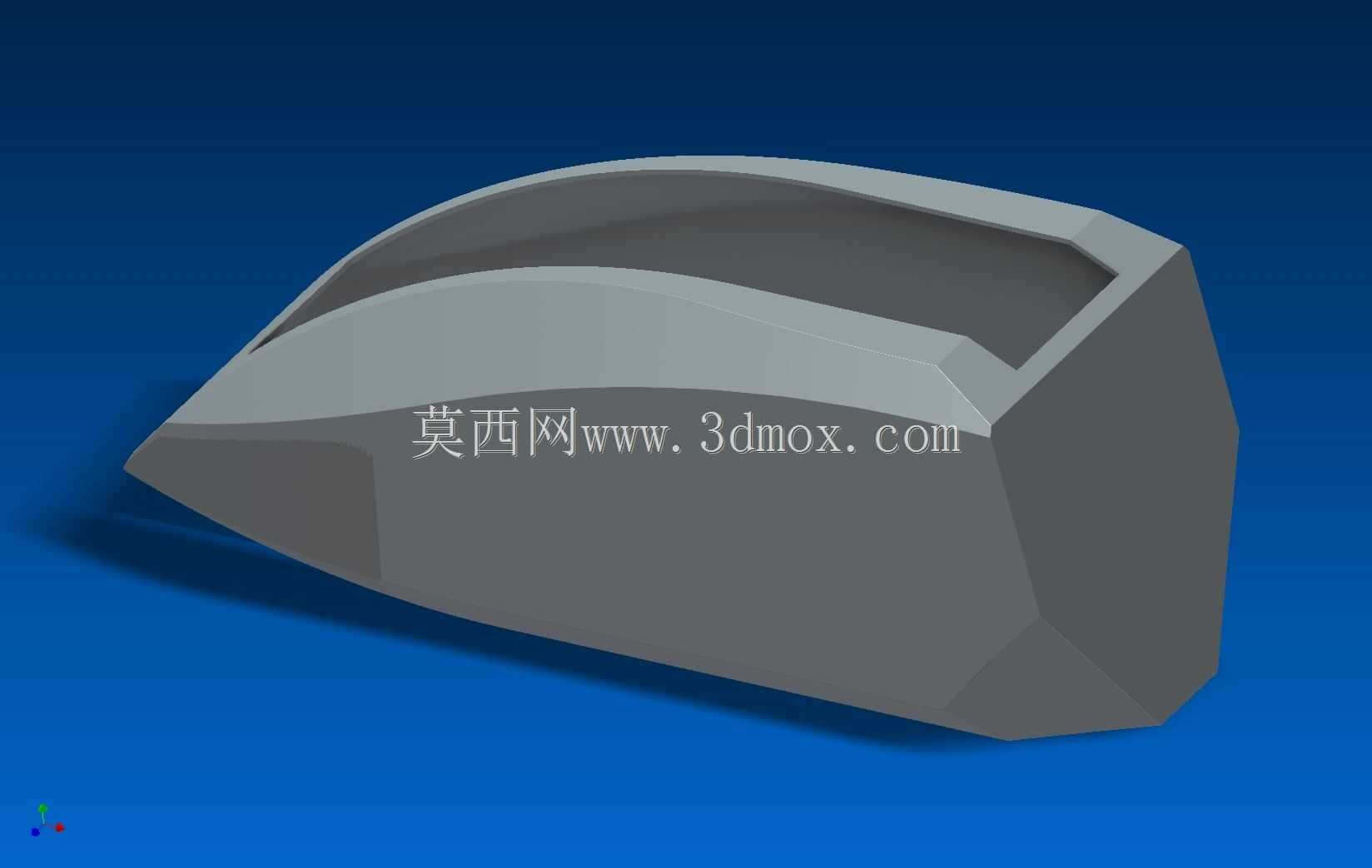

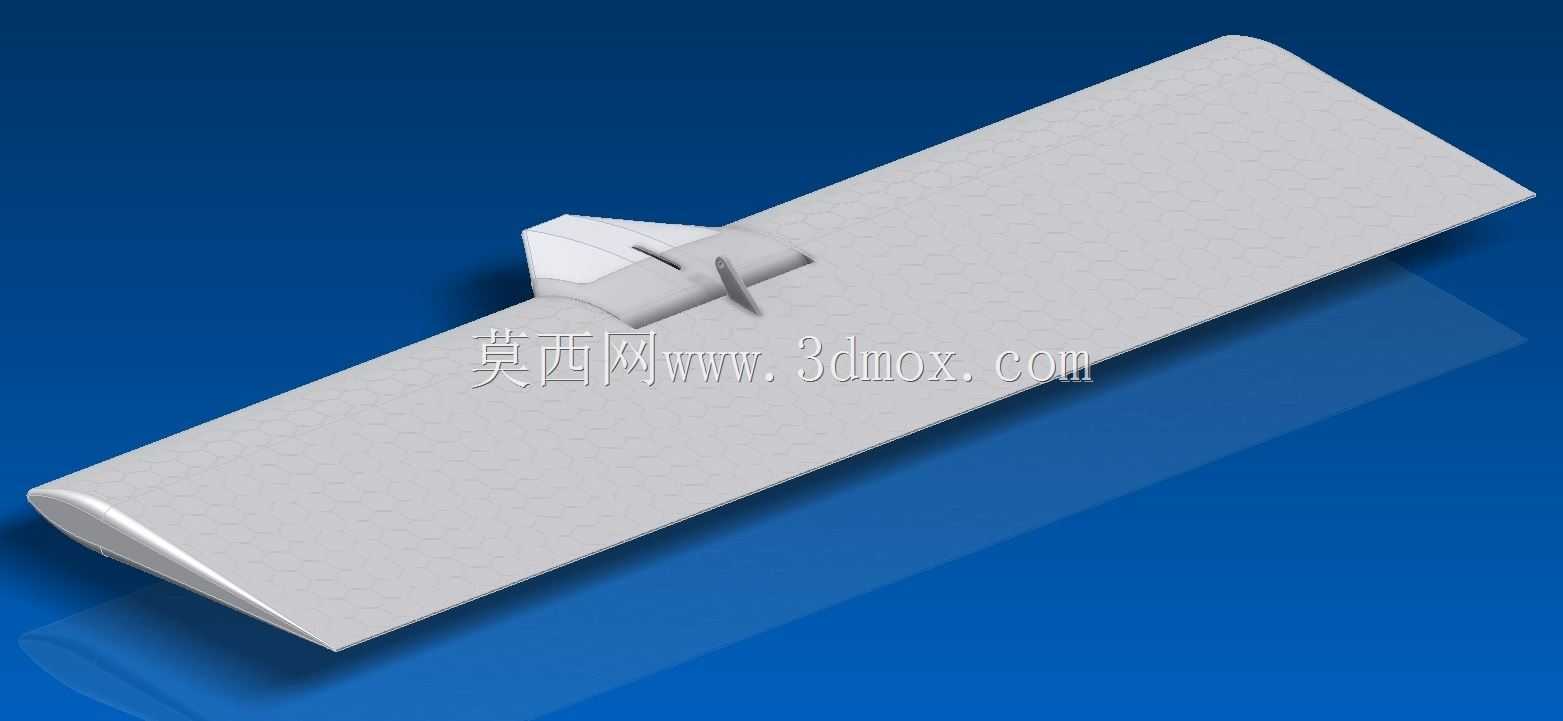

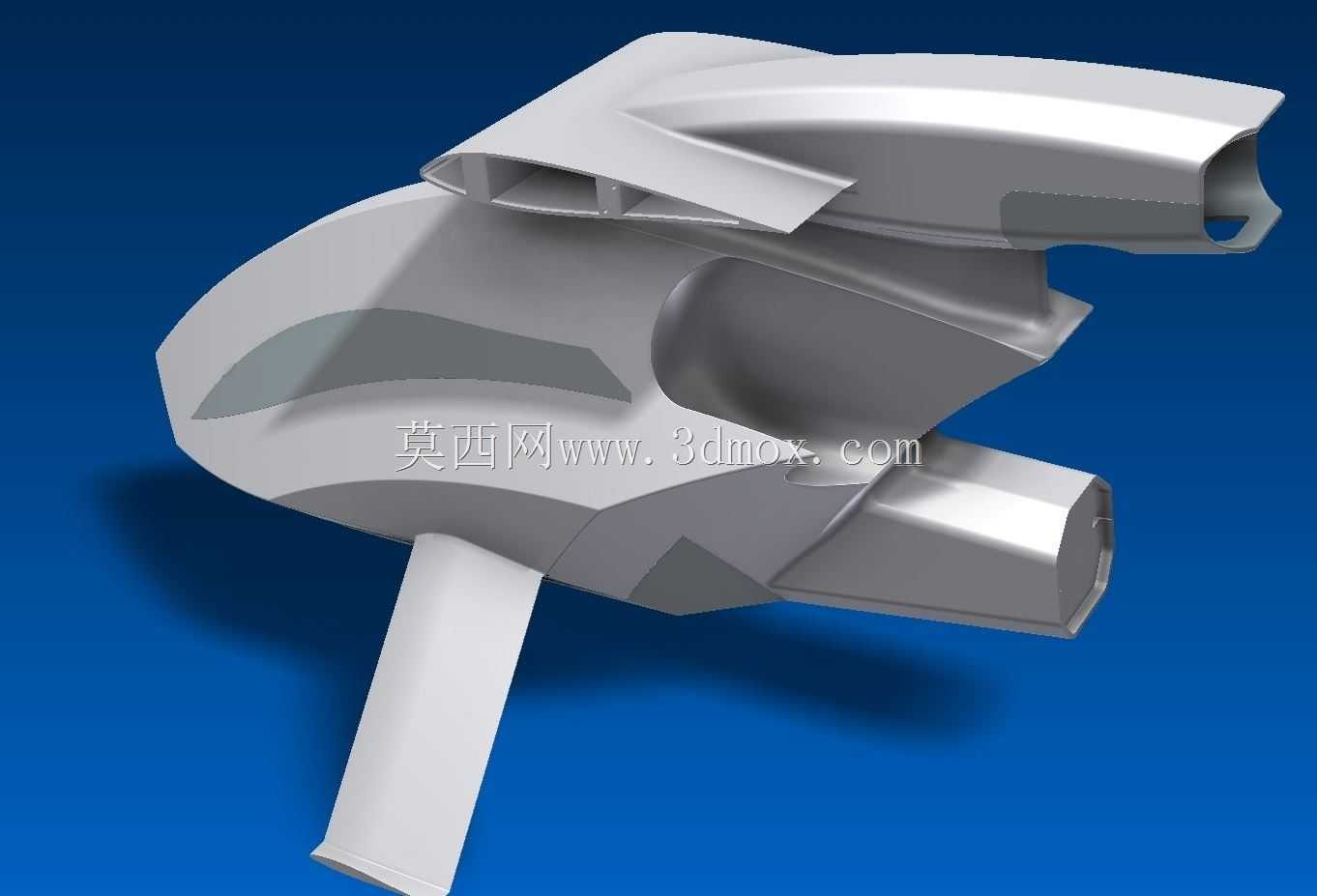

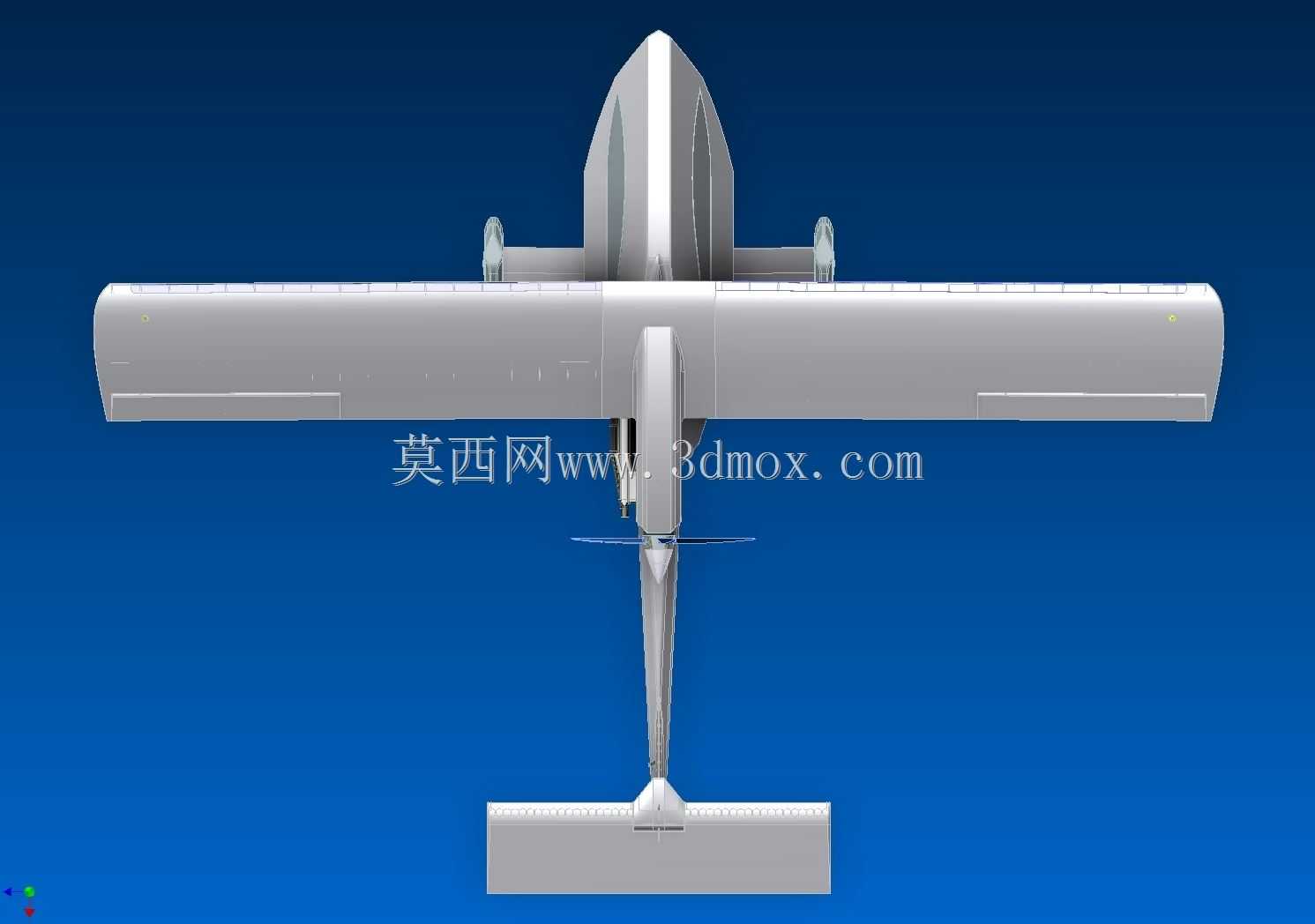

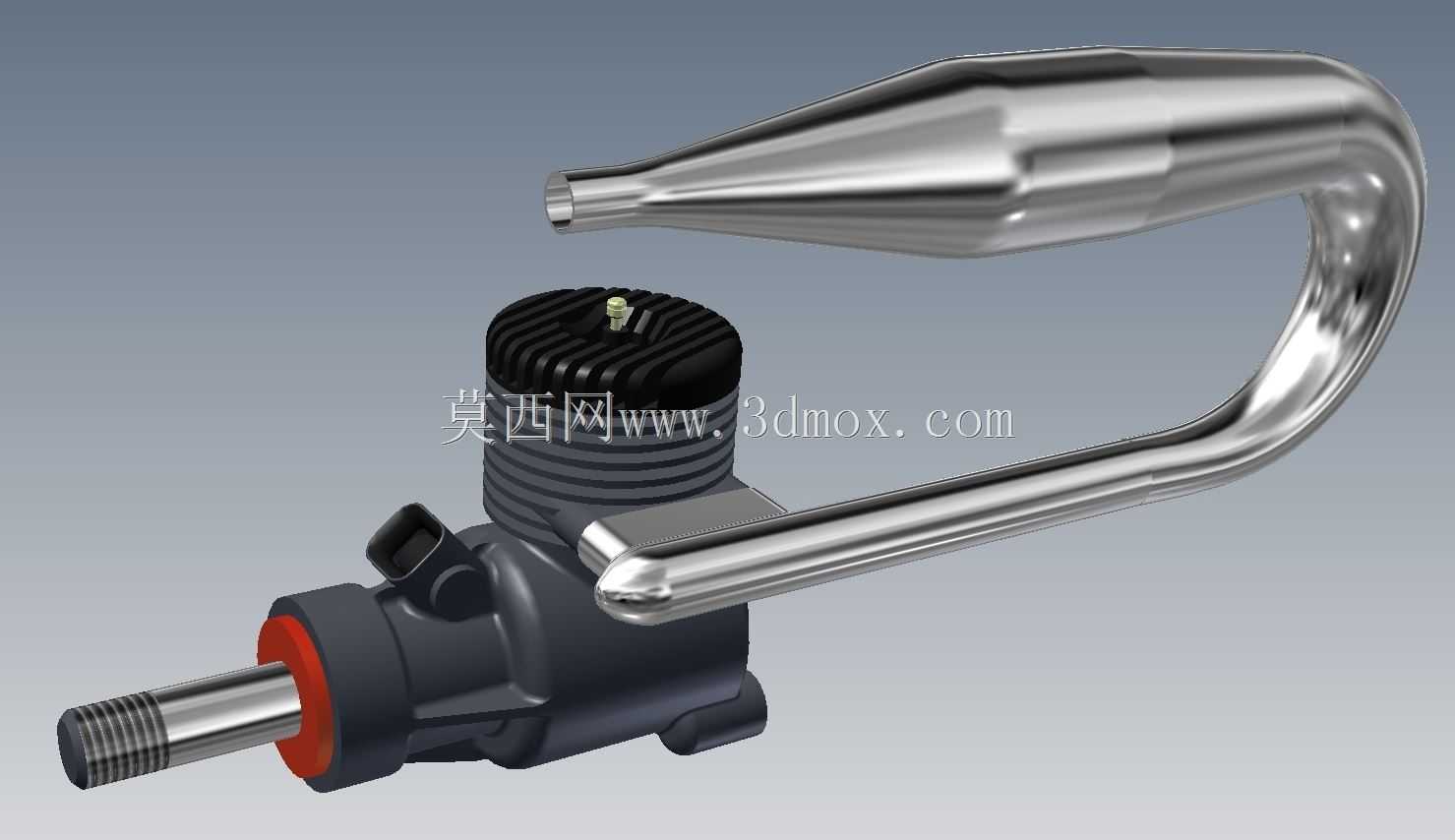

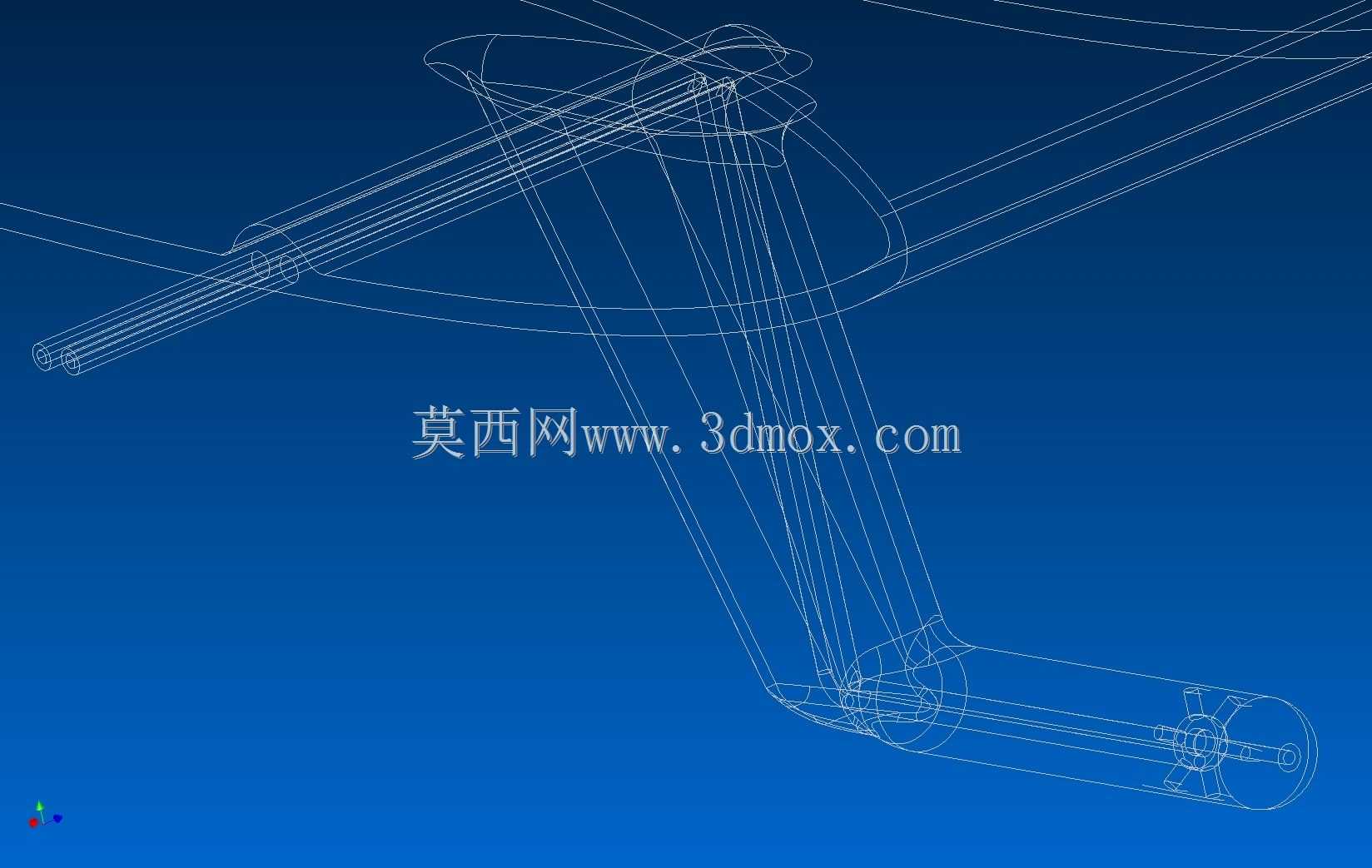

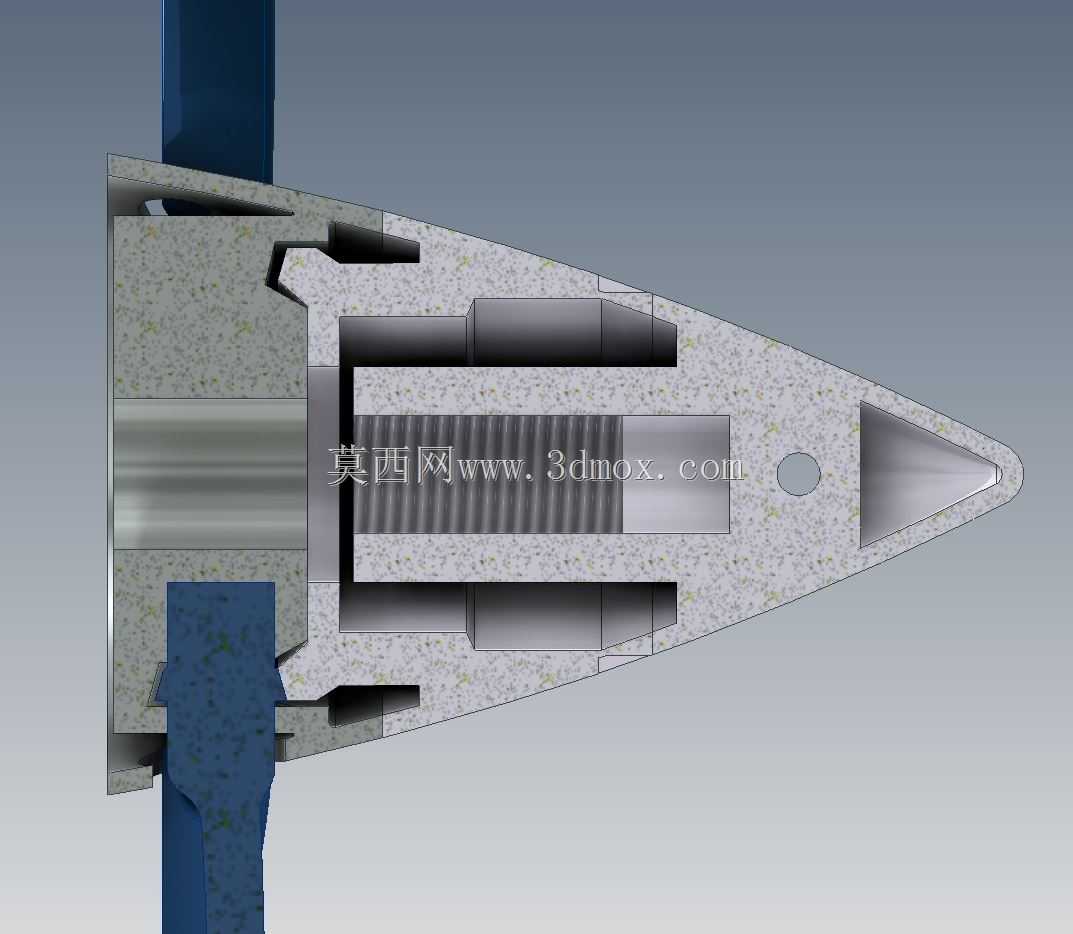

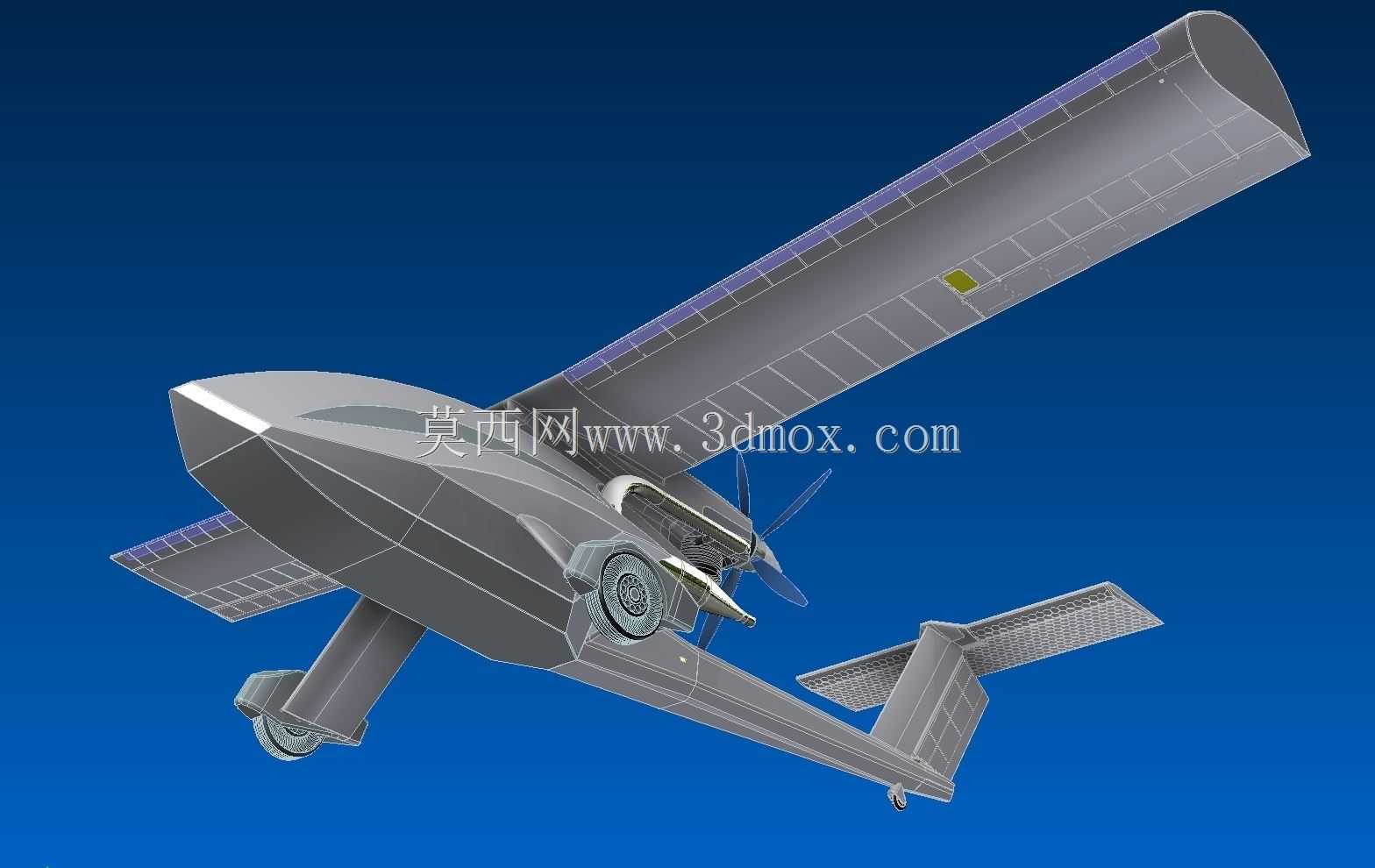

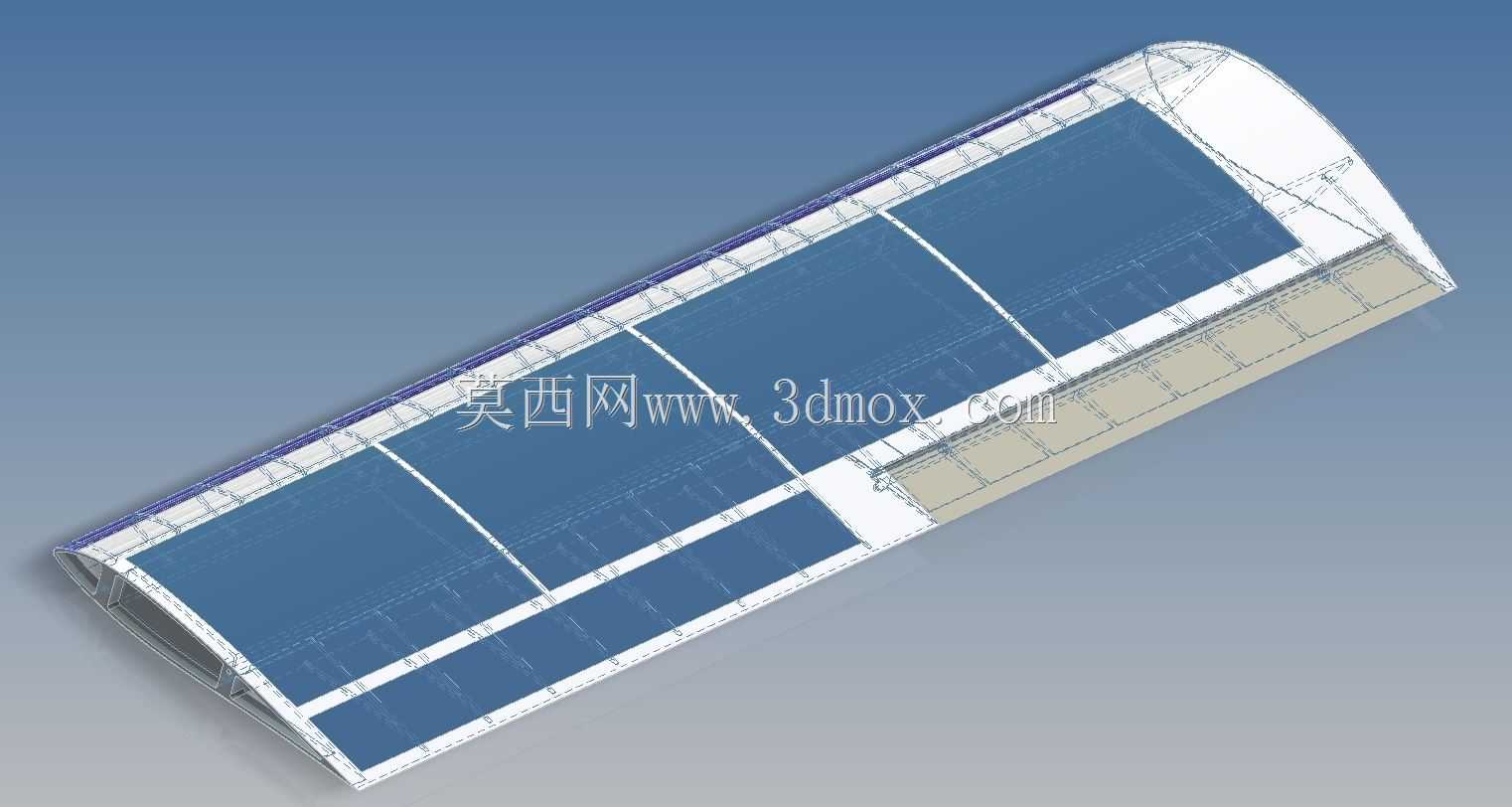

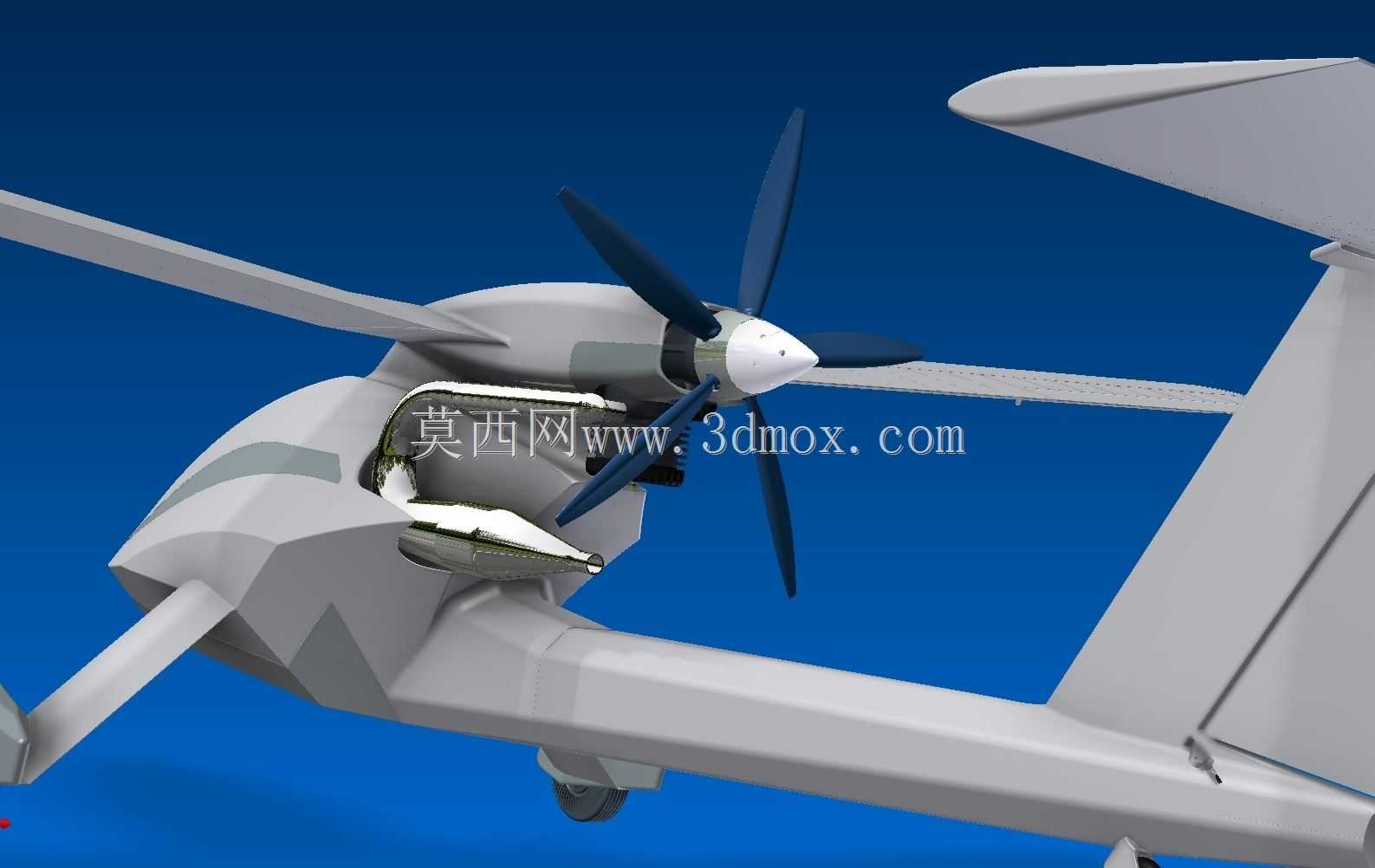

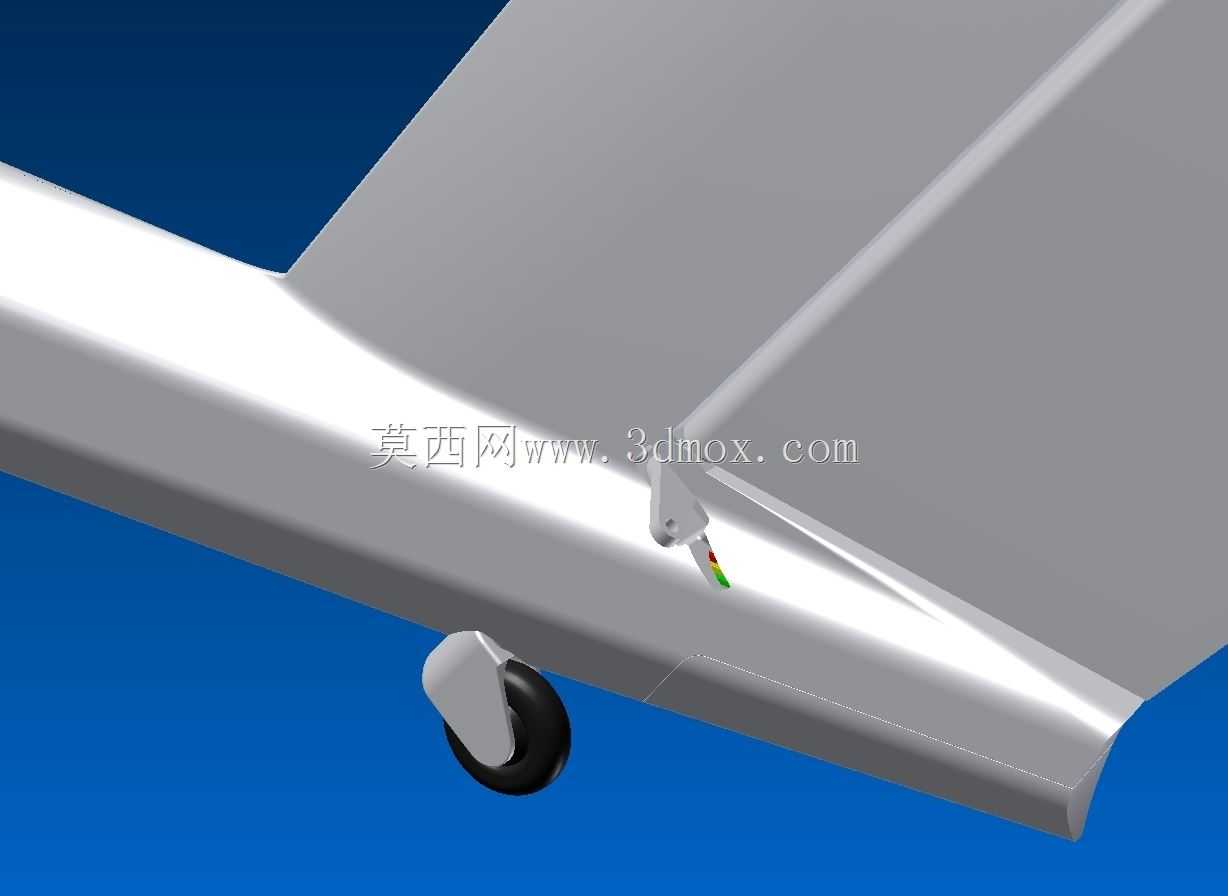

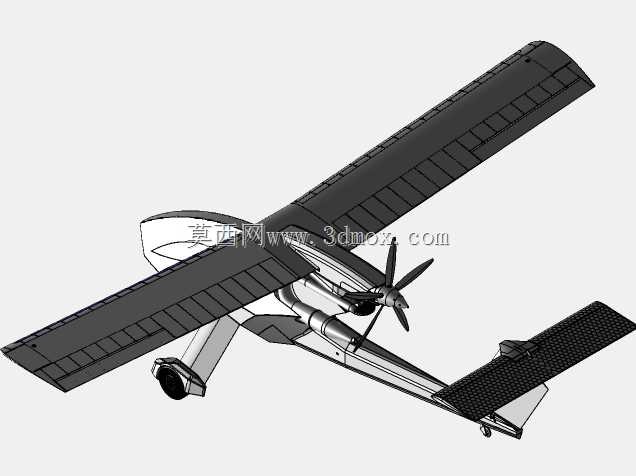

这款固定翼无人机主要面向低空广域侦察、边境线巡检、应急测绘、灾害现场态势回传等作业场景，可在复杂地形、人员难以快速抵达的区域完成长距离巡航任务，替代人工完成高风险、大范围的空中信息采集工作，也可搭载小型任务载荷完成定点区域的常态化巡查作业。整机采用上单翼常规气动布局，搭配尾推式动力构型与后置双垂尾安定面设计，在保证低速巡航稳定性的同时，有效降低机身前部的气动遮挡，为机头位置的载荷设备预留无遮挡的作业视野，适配可见光摄像、红外热成像、多光谱测绘等多种任务载荷的安装需求。设计过程中优先考虑结构轻量化与模块化装配逻辑，机翼采用分段式快拆结构，机翼内部集成燃油储油舱与航电设备走线通道，翼面预留太阳能电池板安装位，可在长航时飞行过程中为机载航电设备补充电能，延长巡航作业时长；机身主体采用承力骨架加蒙皮的组合结构，前部设置独立的载荷舱与航电设备舱，中部布置动力系统与主起落架安装位，后部整合尾翼连接结构与舵机传动空间，起落架采用前三点式布局，主起落架集成减震阻尼结构，前轮搭配转向机构，可满足简易铺装路面、平整野外场地的起降需求，无需专用跑道即可完成作业部署。尾翼部分采用水平安定面加双垂直安定面的构型，在保证航向与俯仰操纵稳定性的同时，降低动力系统尾流对舵面效率的干扰，螺旋桨采用可变距设计，可根据不同飞行阶段的推力需求调整桨叶角度，兼顾起飞阶段的大推力输出与巡航阶段的能效表现，桨叶末端通过锥齿轮联动结构实现统一变距操纵，传动结构集成在桨毂中心位置，有效压缩动力段的结构占用空间。整机安装边界充分考虑运输与部署需求，机翼拆解后可装入标准储运箱，机身主体无需额外拆解即可完成转运，现场组装仅需完成机翼与尾翼的快锁连接、航电线路插接即可完成起飞前准备，大幅降低外场作业的部署时间，适配野外机动作业的使用需求。机身内部预留充足的设备安装空间，可根据不同任务场景快速更换任务载荷，从基础的航拍摄影到专业的测绘、巡检作业均可适配，结构设计充分考虑3D打印快速制造的工艺特性，大部分结构件可通过增材制造方式快速生产，降低小批量试制与定制改装的成本，适合应急场景下的快速生产与迭代优化。
