五涵道共轴式多旋翼无人机机架结构

该结构为小型涵道式多旋翼无人机的核心承载机架，主要面向低空近距作业、狭小空间探测、室内巡检等对飞行安全性、气动效率有较高要求的应用场景，可搭载微型摄像模组、环境传感模块完成密闭空间巡检、低空近距安防巡查、狭小区域环境采样等作业任务，相比常规开放式旋翼无人机，涵道包裹式设计可避免旋翼剐蹭障碍物，提升复杂空间内的飞行通过性与作业安全性。

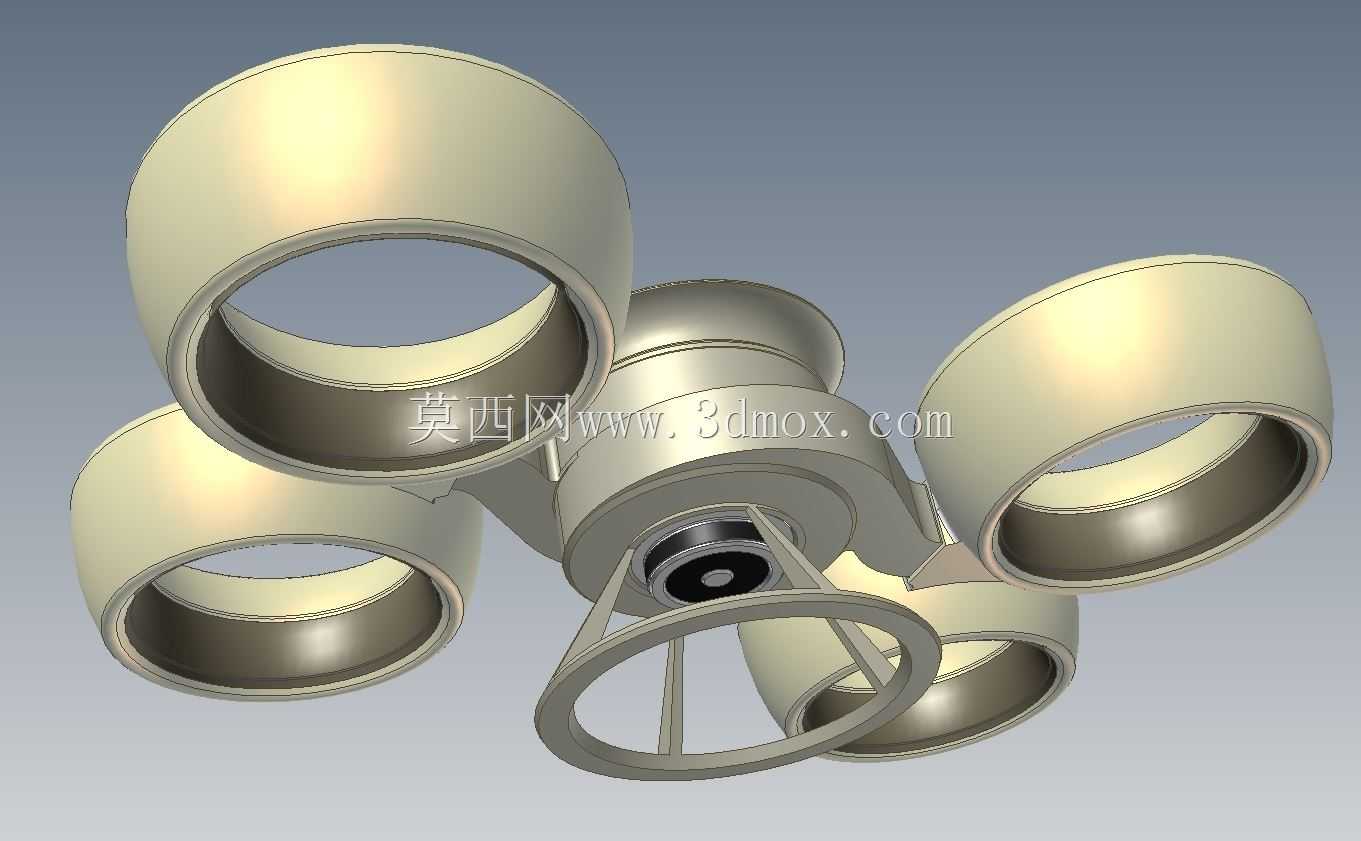

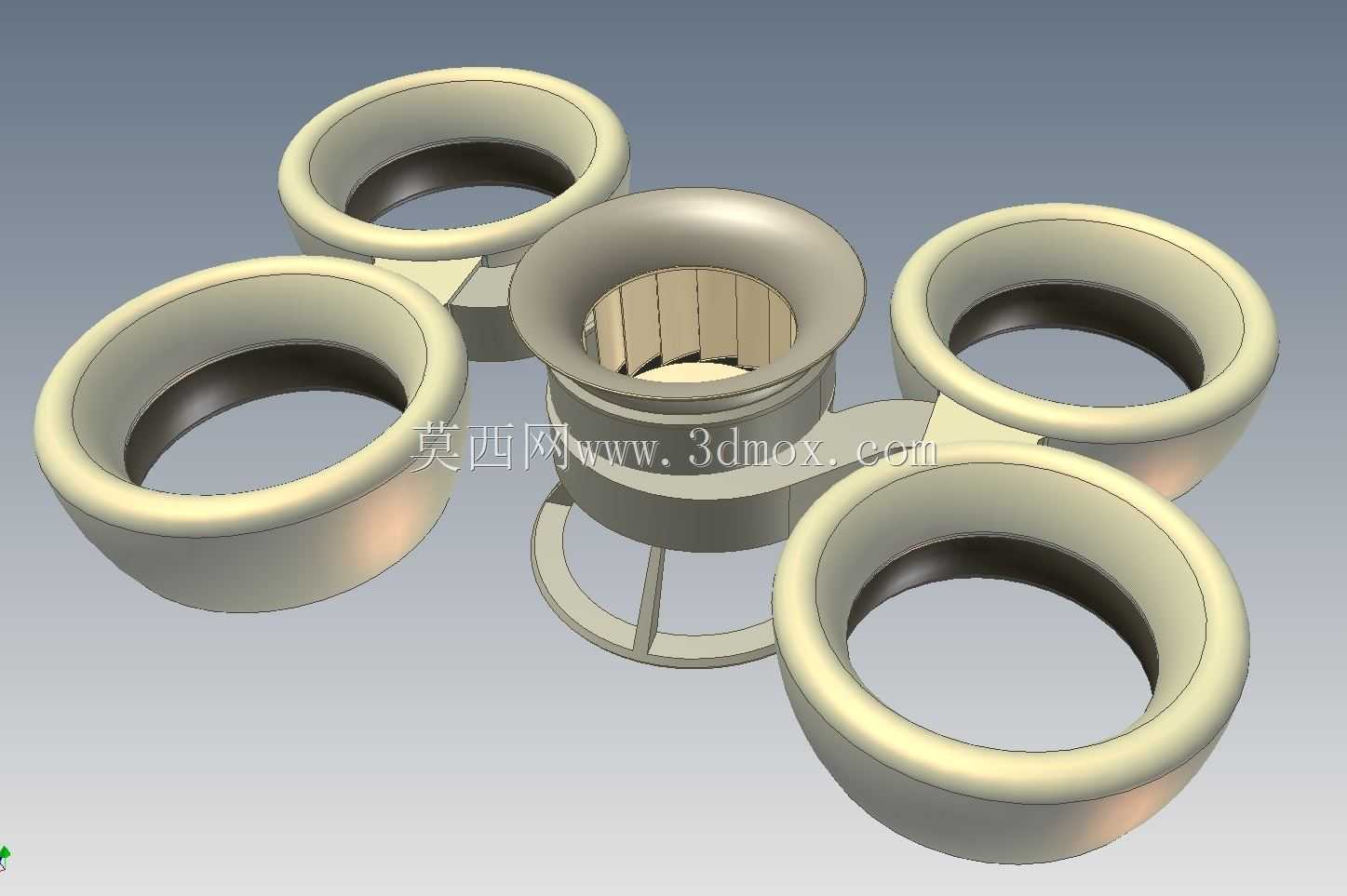

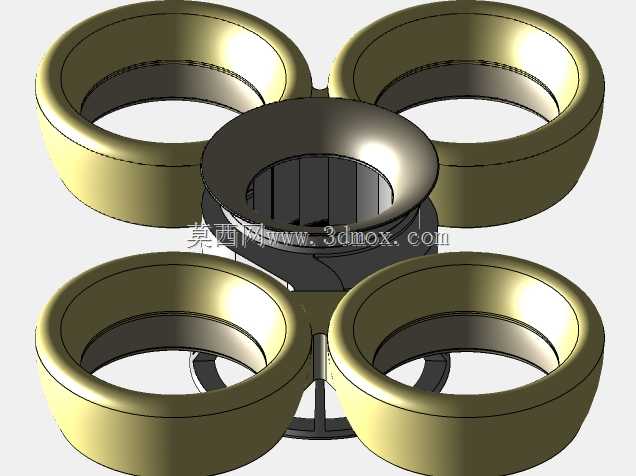

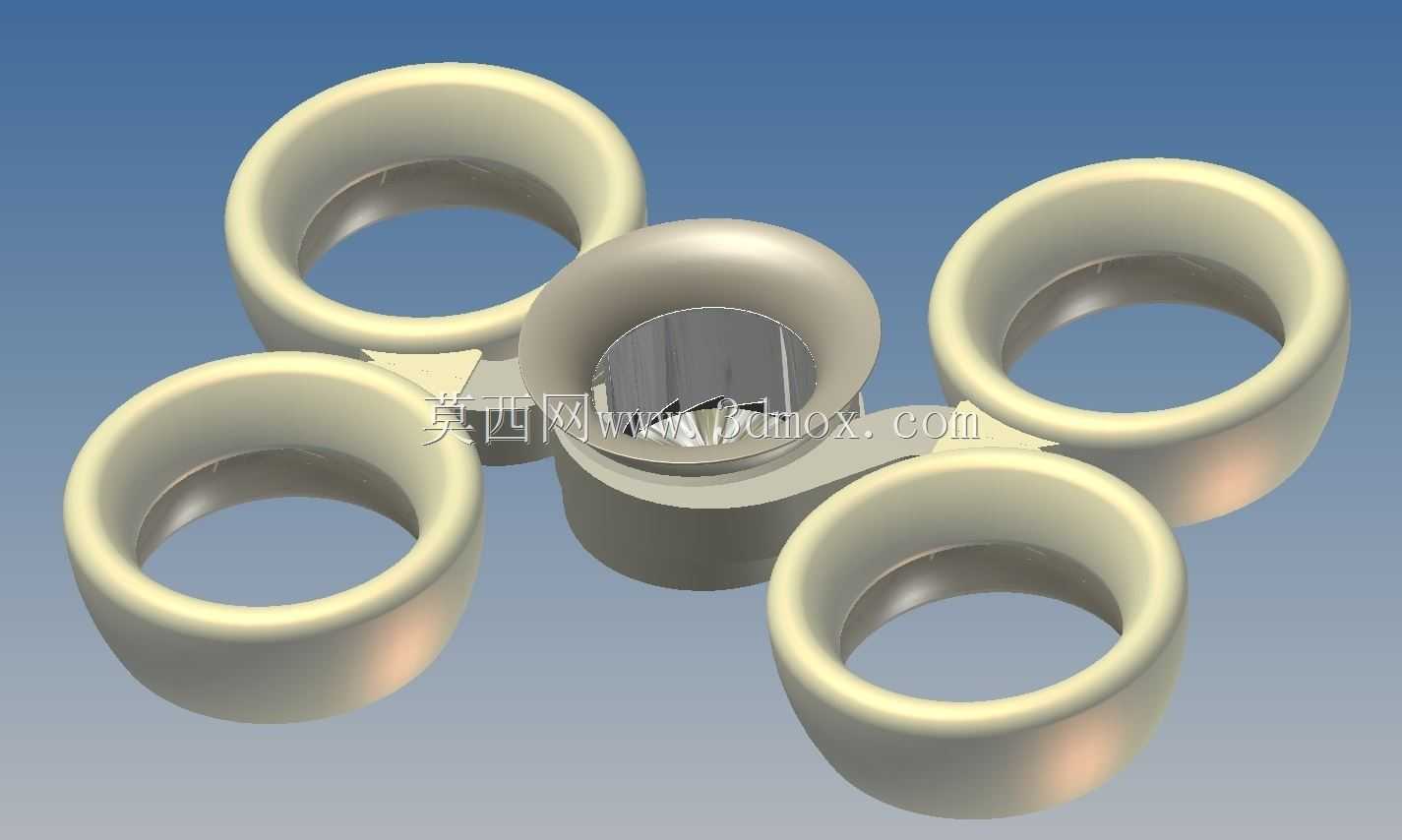

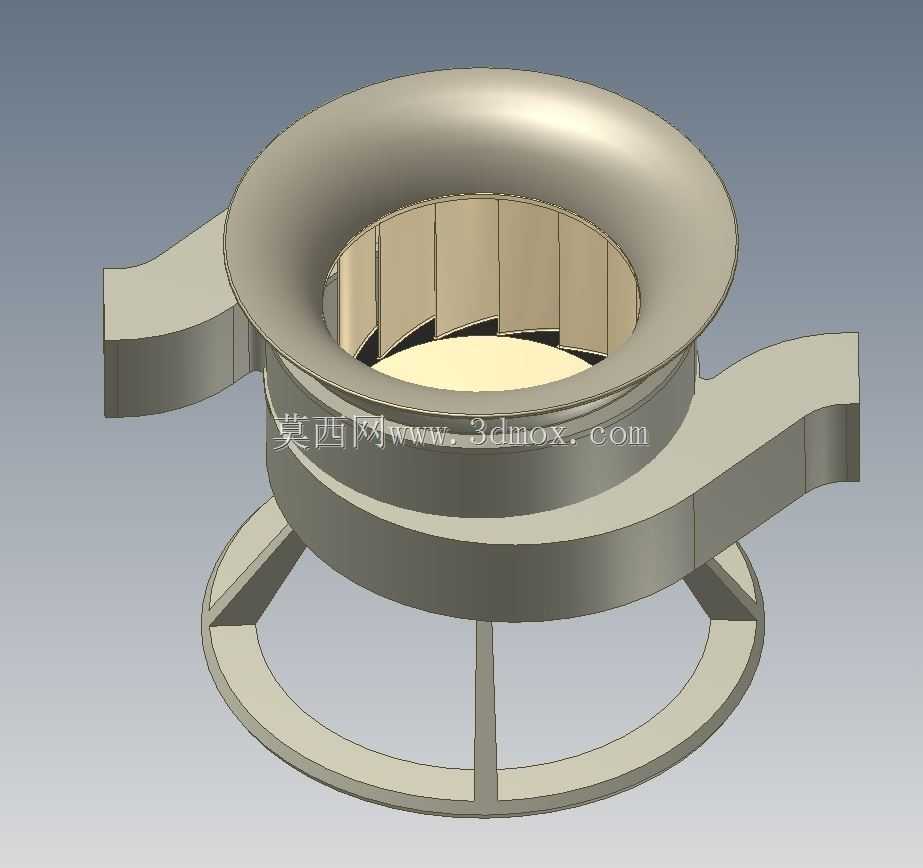

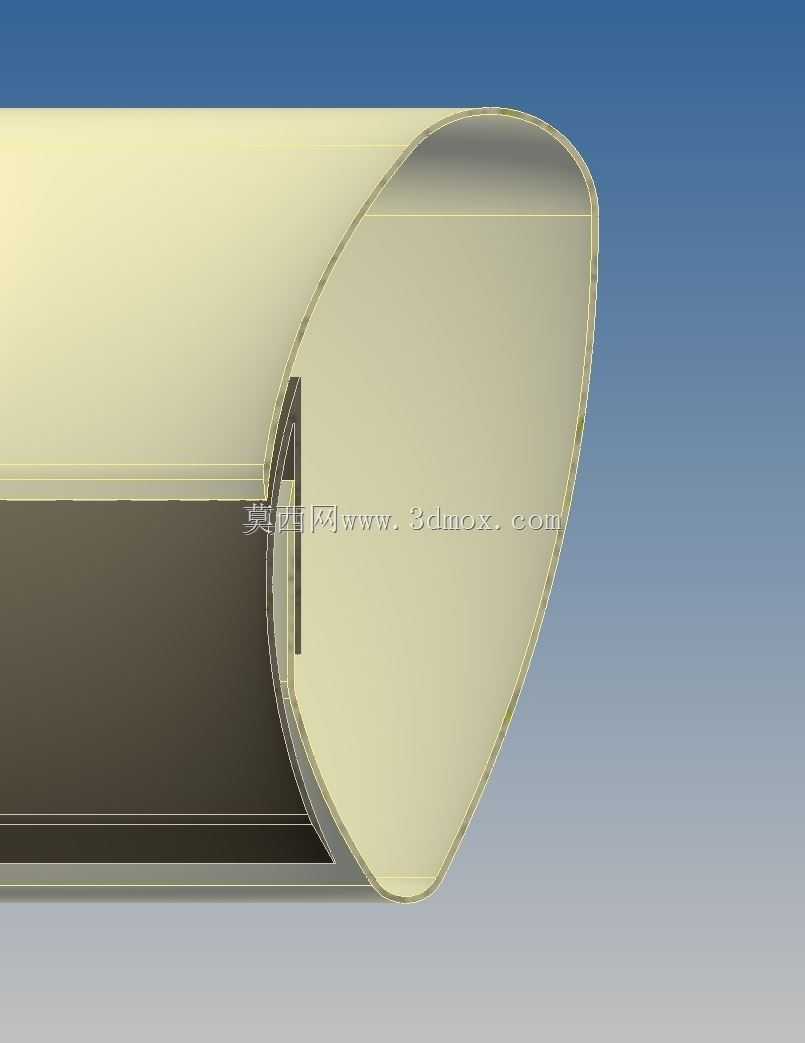

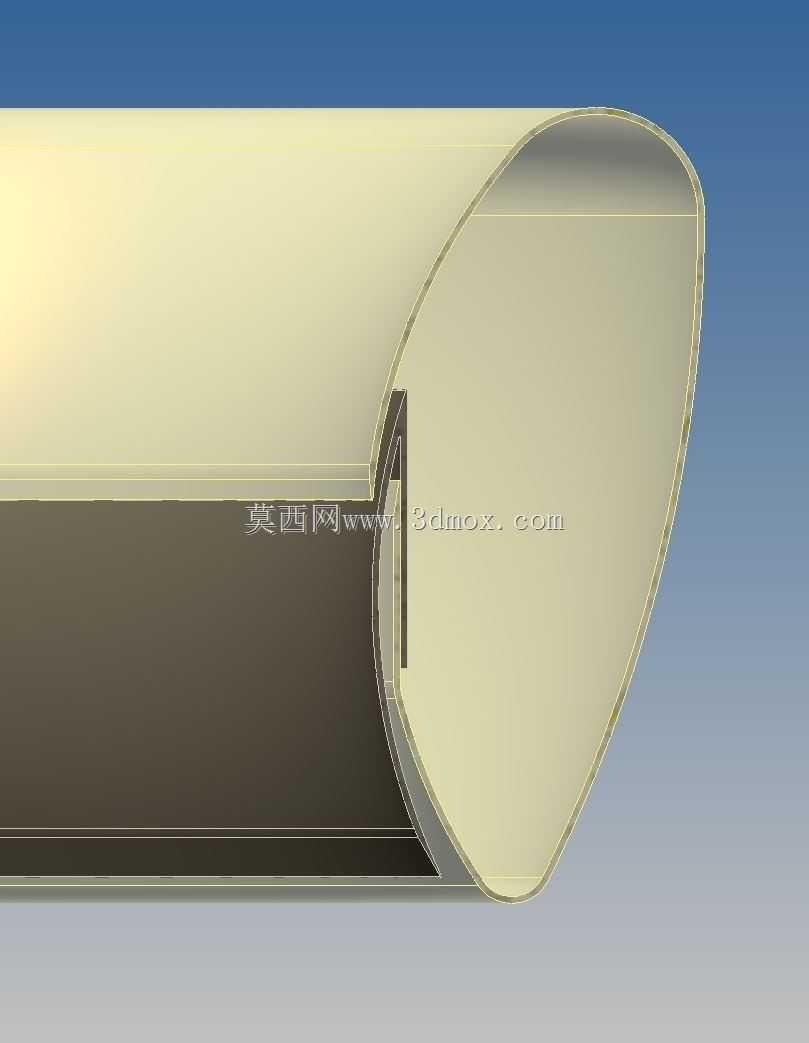

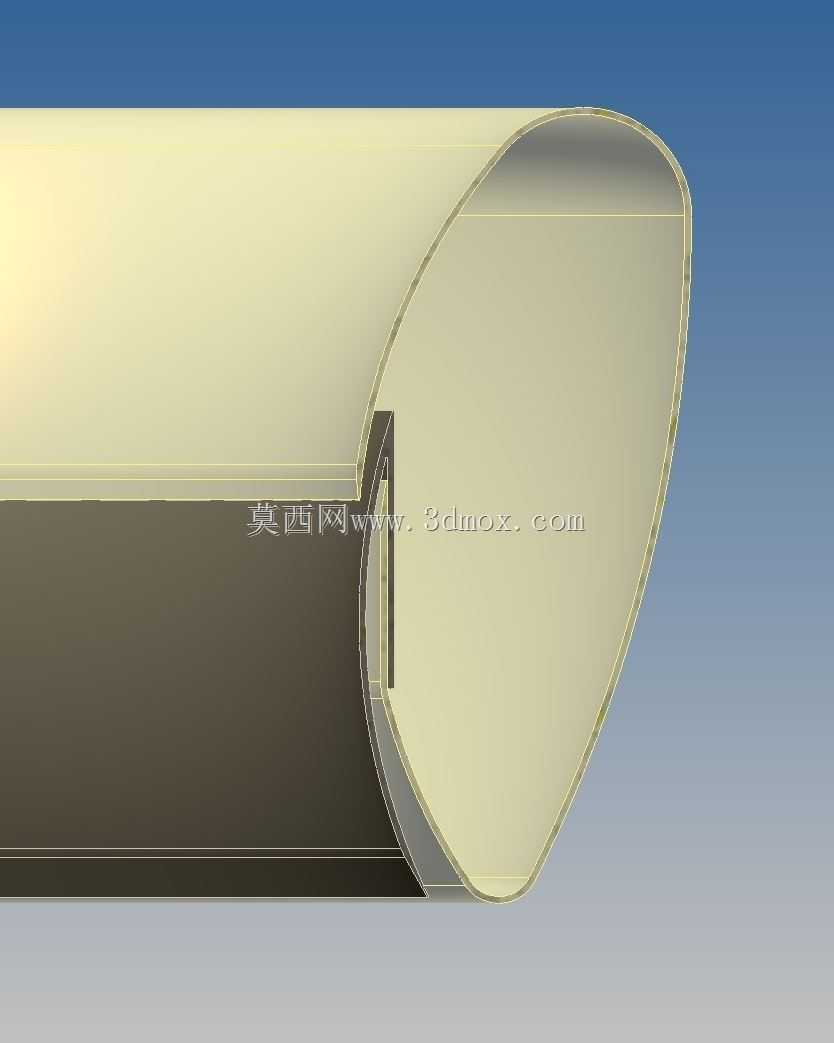

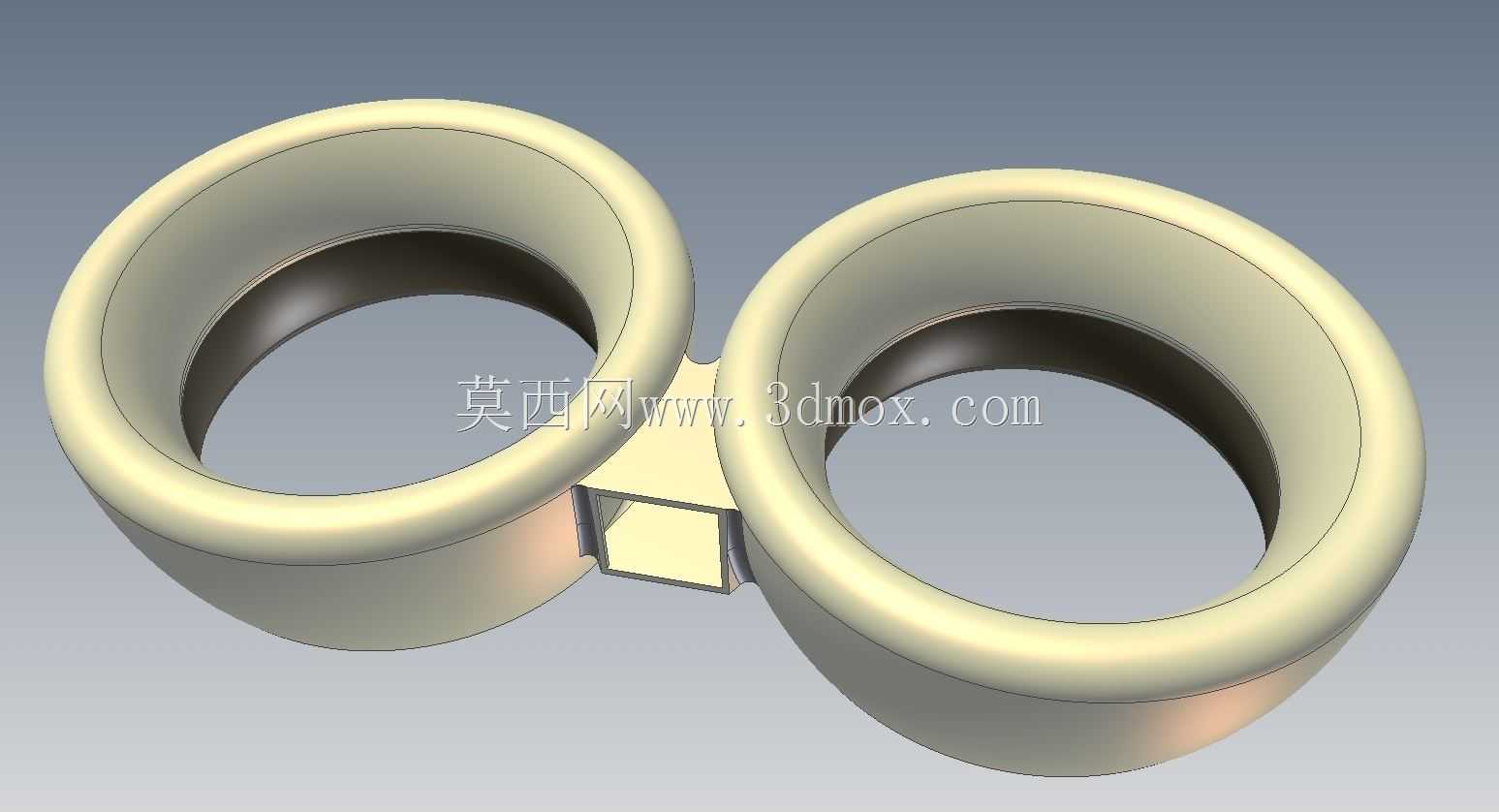

整体采用中心主涵道搭配四周四个副涵道的五涵道共面布局，中心主涵道为动力与载荷承载核心，内部预留动力安装位可适配大拉力动力单元，承担主要升力输出与载荷挂载功能，四周四个副涵道沿中心周向均匀分布，通过一体化连接筋与中心基座刚性连接，各副涵道内可安装小规格动力单元，通过差速控制实现飞行器的姿态调整与航向控制，涵道唇口采用圆弧过渡设计，可优化旋翼入流气动特性，降低旋翼工作时的诱导阻力，提升动力系统的能量利用效率，同时涵道壁可对旋翼气流形成约束，减少气流扩散带来的升力损失，同等动力配置下可提升有效载荷上限。

设计阶段采用一体化集成思路，将涵道支撑结构、载荷安装基座、走线通道整合为单一整体结构，减少分体装配带来的连接间隙与结构重量，中心基座下方预留环形安装位，可直接挂载任务载荷模块或起落支撑结构，连接筋位置预留走线槽，可将各涵道动力线路、传感线路集中收拢至中心基座内部，避免飞行过程中线路外露产生气动干扰或剐蹭风险。各涵道内壁设置有径向支撑筋，既可以提升涵道整体结构刚性，避免飞行过程中涵道壁受气流冲击产生形变，也可作为动力单元的安装定位结构，简化动力组件的装配流程。

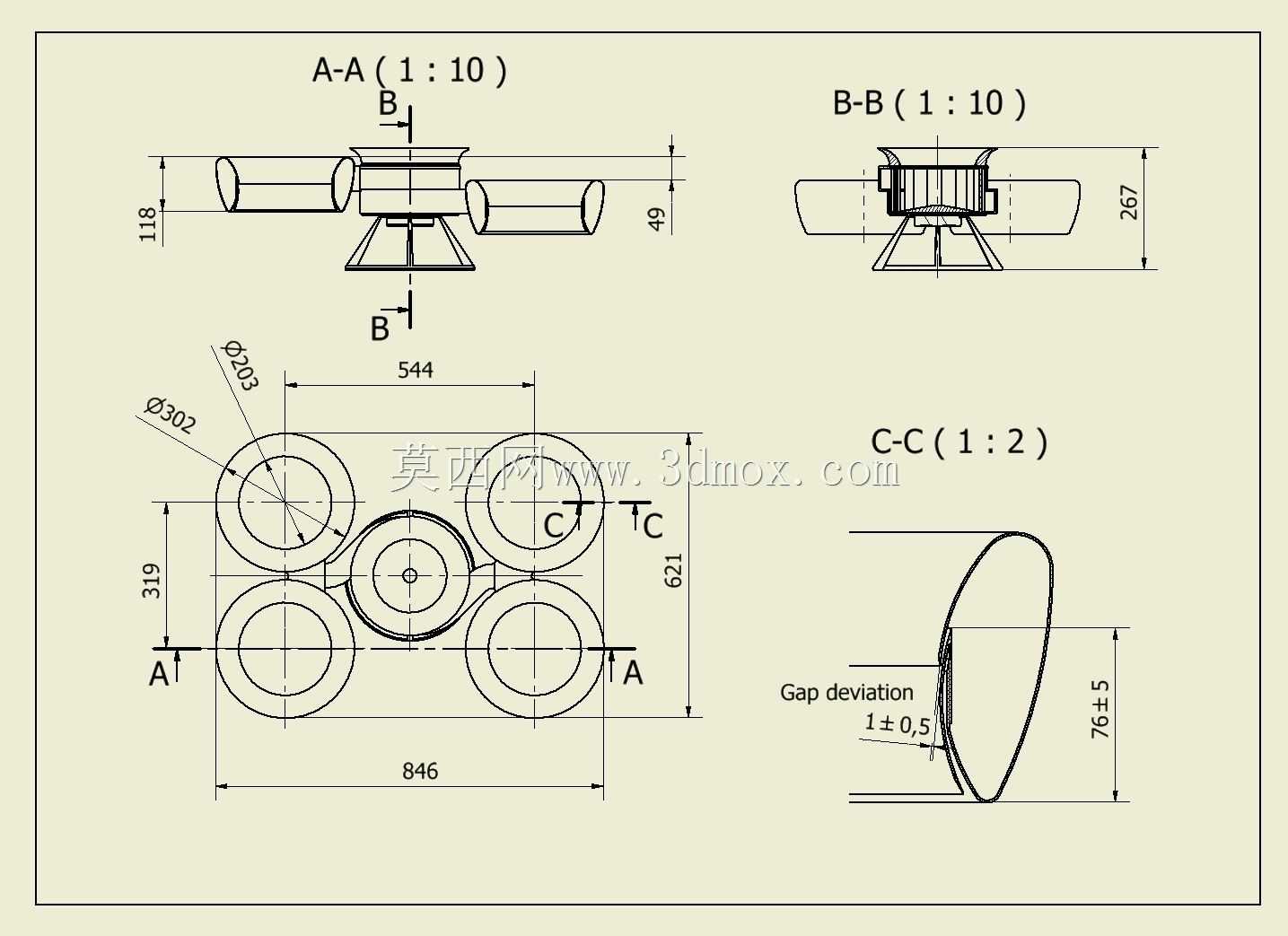

整体外轮廓为圆形对称布局，最大外廓尺寸适配常规3D打印成型工艺的加工幅面，各涵道内径根据适配的旋翼尺寸做匹配设计，涵道轴向长度兼顾气动效率与结构重量控制，安装边界上中心基座的载荷安装面设置有定位凸台，可与标准规格的飞控模块、电池模块直接对接，无需额外加工转接件，各涵道端部的安装平面平面度控制在适配动力组件装配的公差范围内，可保证动力单元安装后旋翼与涵道的同轴度，减少飞行过程中的振动问题，结构壁厚在保证结构强度的前提下做轻量化处理，可降低整机自重，提升续航表现。
