小型台式数控塑型加工设备结构设计

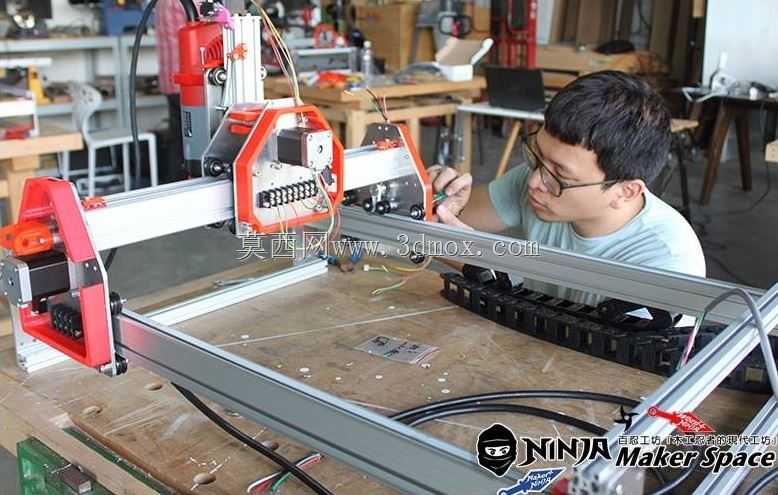

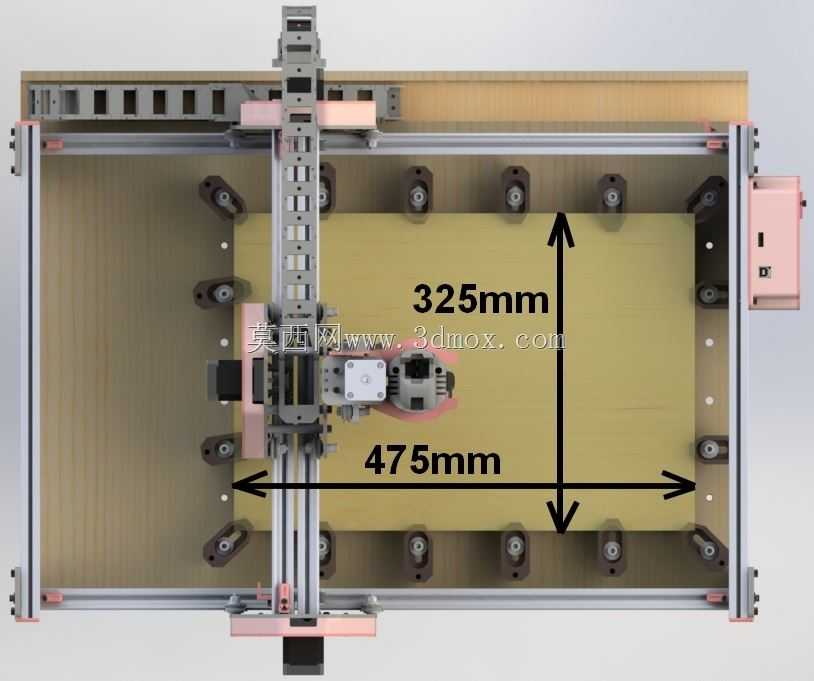

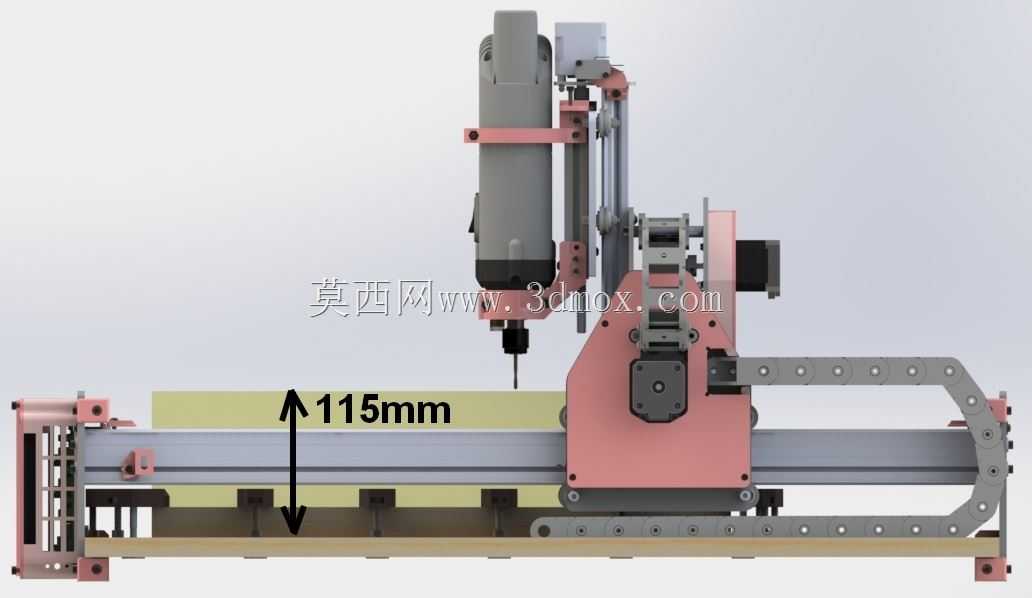

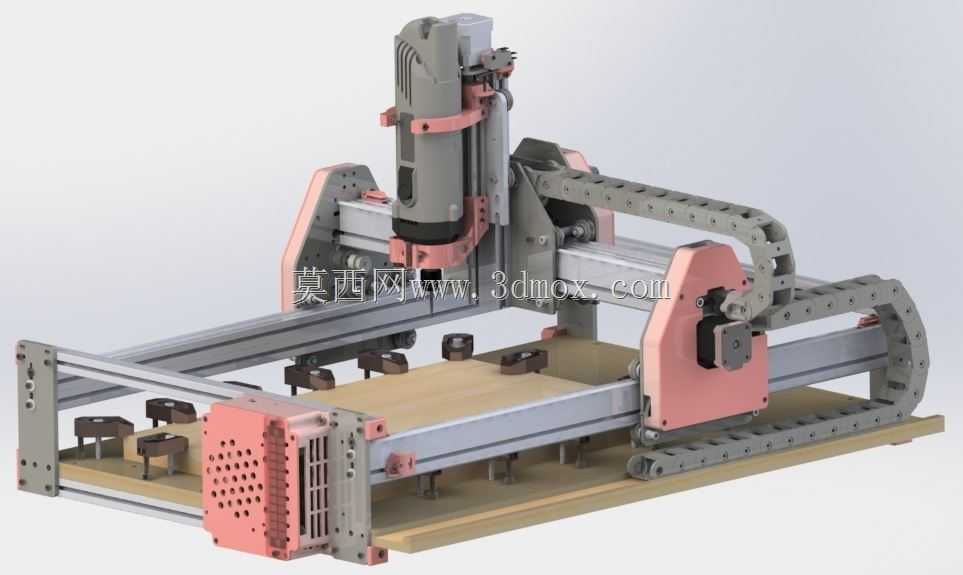

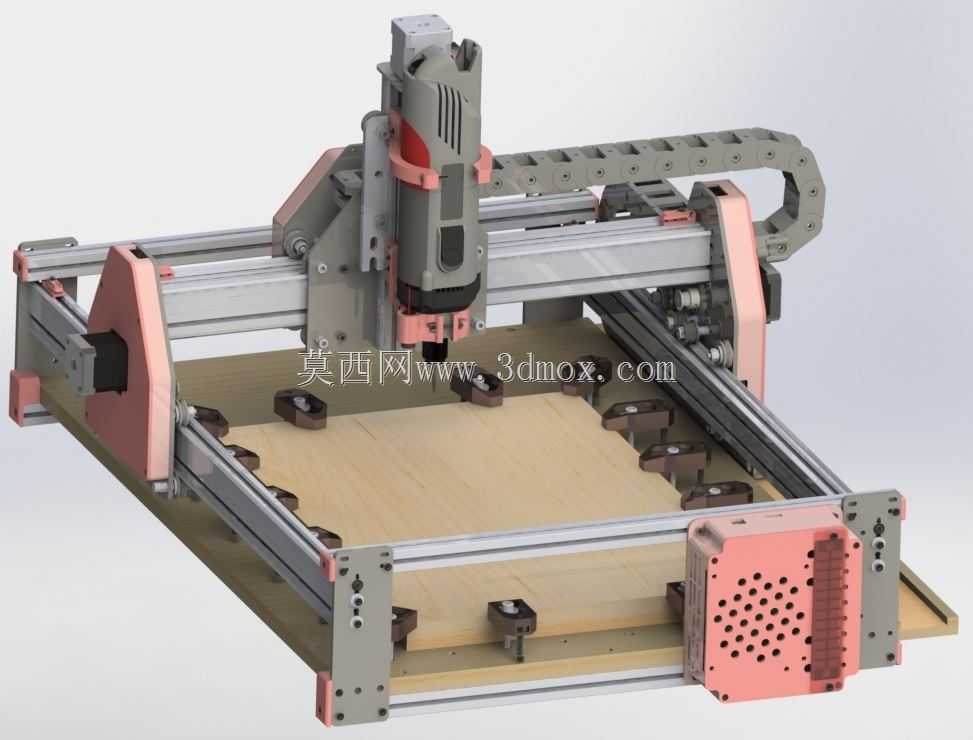

这款台式数控塑型加工设备，主要面向小型加工工坊、创客空间、教学实训场景以及个人DIY加工需求设计，可完成软质塑料、轻木、亚克力等低硬度材料的平面铣削、轮廓切割、图案雕刻、塑形成型等加工作业，能够替代传统手工裁切、雕刻工序，大幅降低小批量定制加工的人力成本与操作门槛，适合文创产品打样、教学演示、小型零件试制等多种使用场景。设备整体采用龙门式运动架构设计，核心思路是在有限的桌面占用空间内，尽可能拓展有效加工行程，同时兼顾结构刚性与组装便捷性，框架主体采用标准工业铝型材搭建，无需复杂焊接工序，使用者可通过标准紧固件完成整机组装，后期维护更换配件也十分便利。运动系统采用十字滑台布局，X轴方向横跨加工台面两侧，通过线性导轨承载运动滑座，保证横向运动的直线度与承载稳定性；Y轴方向沿设备纵深布置，配合同步带传动实现长距离平稳进给；Z轴方向搭载加工主轴滑台，可实现垂直方向的升降进给，满足不同厚度材料的加工深度需求，三轴均预留了步进电机安装位，可搭配常规数控控制系统实现精准的运动轨迹控制。设备的有效加工幅面横向可达475mm，纵向可达325mm，能够覆盖常规A3尺寸以内的板材加工需求，完全满足小型文创产品、教学实训工件、个人DIY零件的加工尺寸要求；整体框架尺寸适配常规工作台面摆放，无需额外定制专用安装基座，放置在稳固的水平工作台面上即可完成调平使用，安装边界预留了电气元件、驱动模块的安装空间，侧边可挂载控制盒与接线端口，避免走线杂乱影响加工操作。台面周边设计了多组可调式压紧固定位，可通过压块快速固定不同厚度的待加工板材，防止加工过程中材料移位影响加工精度；主轴安装位兼容常规小型高速主轴，可根据加工材料特性更换不同类型的加工刀具，适配切割、雕刻、铣削等不同加工工艺需求。设备的运动部件均设计有防尘防护结构，可减少加工过程中产生的碎屑进入导轨与传动部件，延长设备的使用寿命，整体结构紧凑，拆装运输便利，既可以作为实训教学的演示设备帮助学习者理解数控加工的运动原理，也可以作为小型生产加工设备完成小批量定制件的加工作业，在桌面级数控加工场景下具备很高的实用性与适配性。
