台湾款Makerslide铝型材导轨结构设计

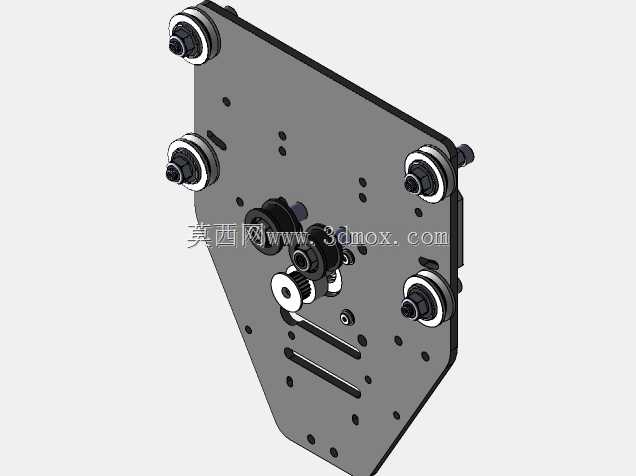

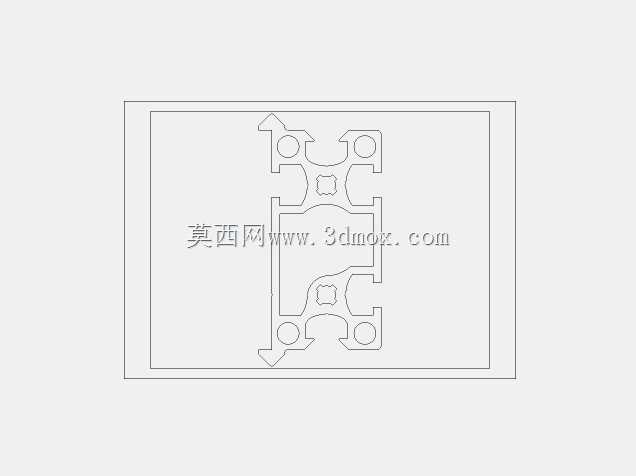

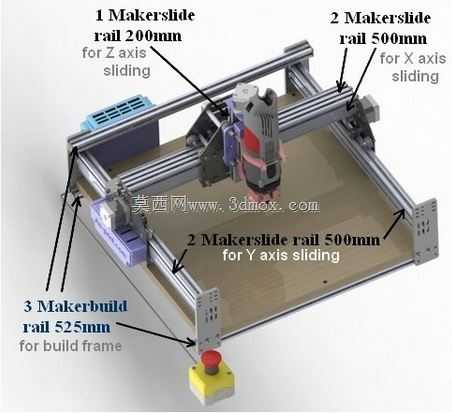

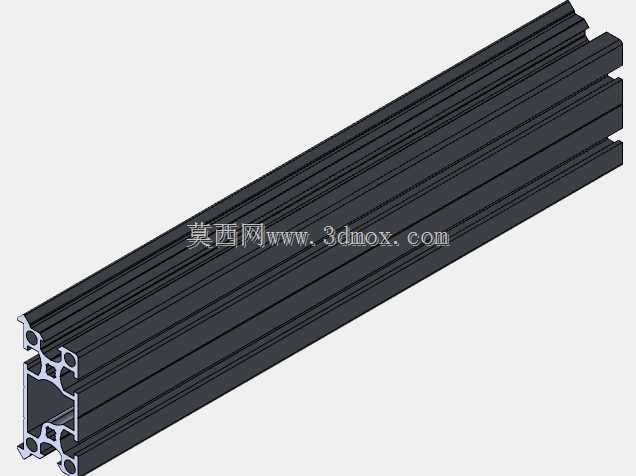

　　这款铝型材导轨的截面设计，核心是把传统工业铝型材的安装基面和线性导轨的滑动轨道做了一体化整合，省去了常规线性模组里额外加装导轨的装配工序，在小型桌面级数控设备、DIY运动平台的搭建场景里，能大幅压缩机架搭建的物料成本与装配工时。从实际应用场景来看，这类型材最早在开源数控项目里普及，不管是小型桌面CNC的X/Y轴运动基座，还是3D打印机的运动横梁，甚至是小型自动化送料机构的线性导向单元，都能直接用这款型材作为主体结构，不需要额外拼接导轨安装面，也避免了后期加装导轨带来的平行度校准难题。

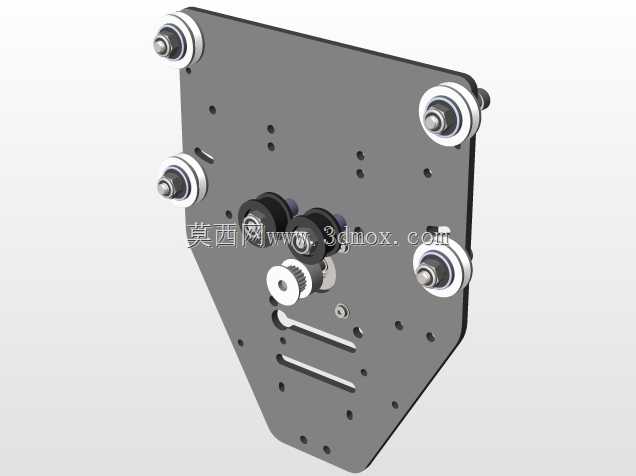

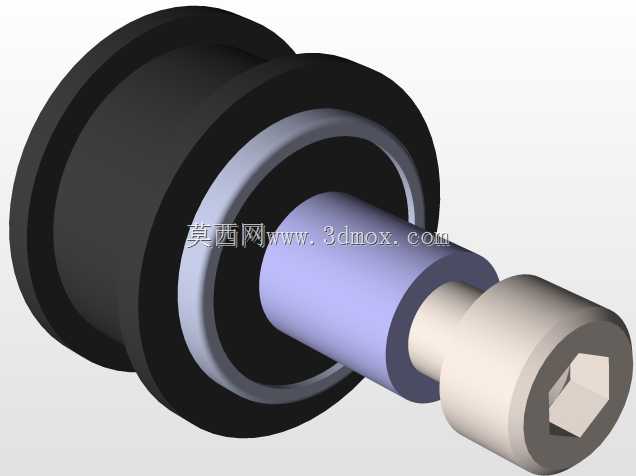

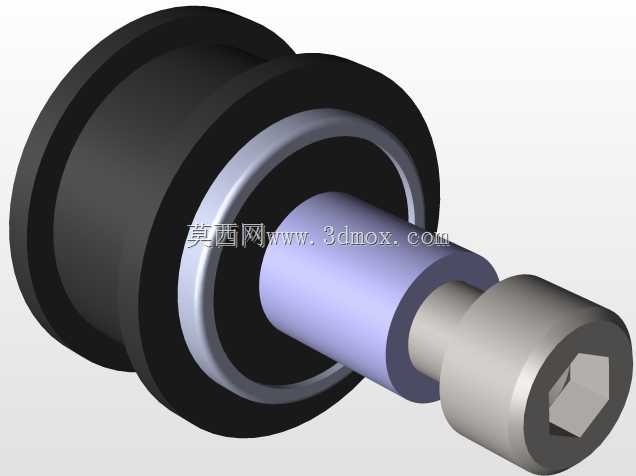

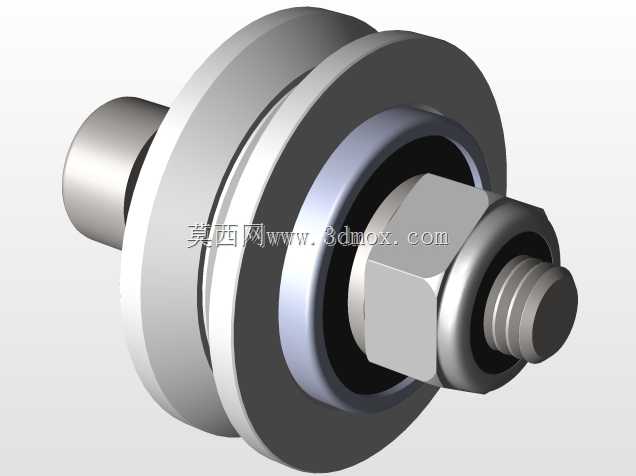

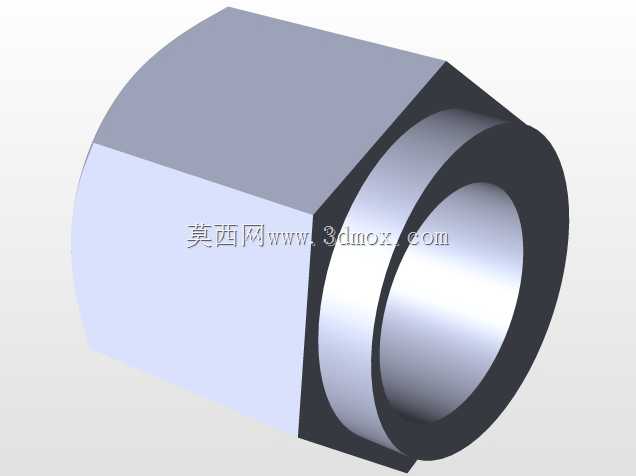

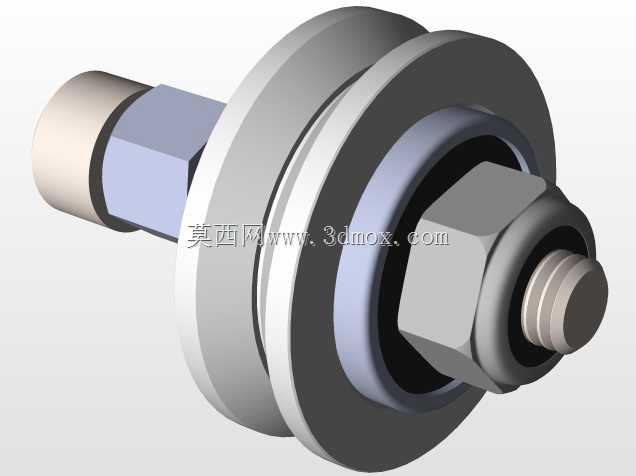

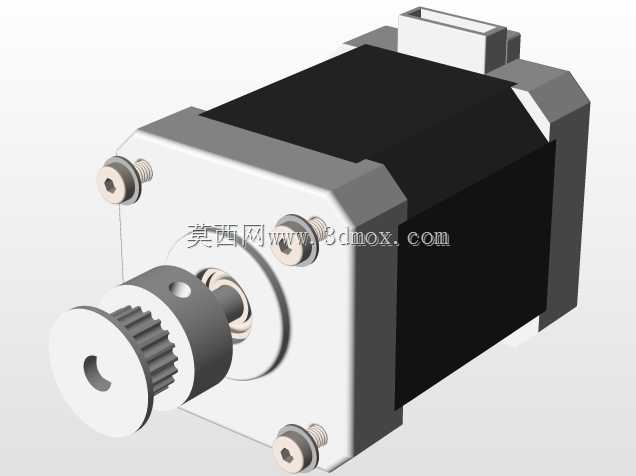

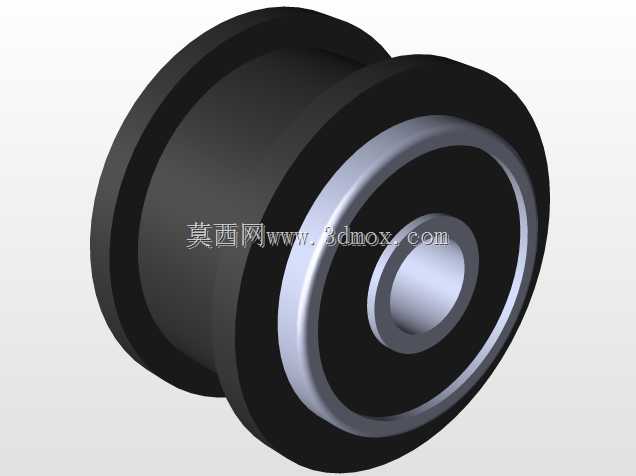

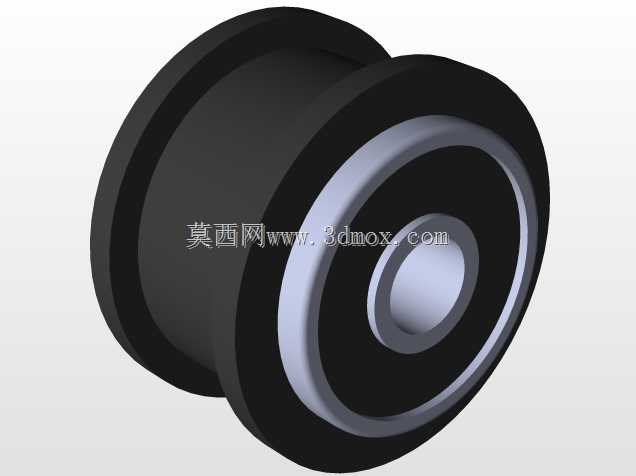

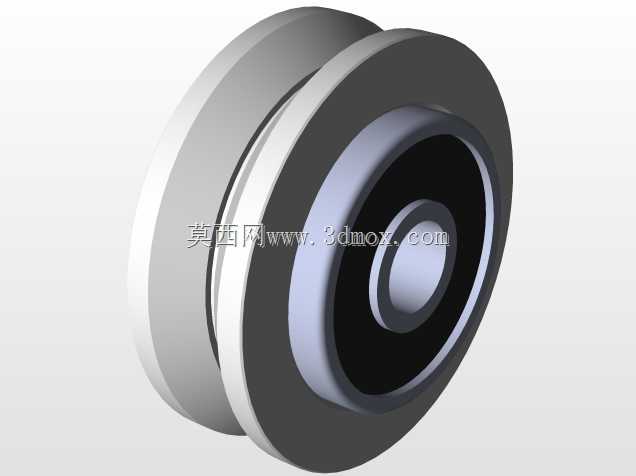

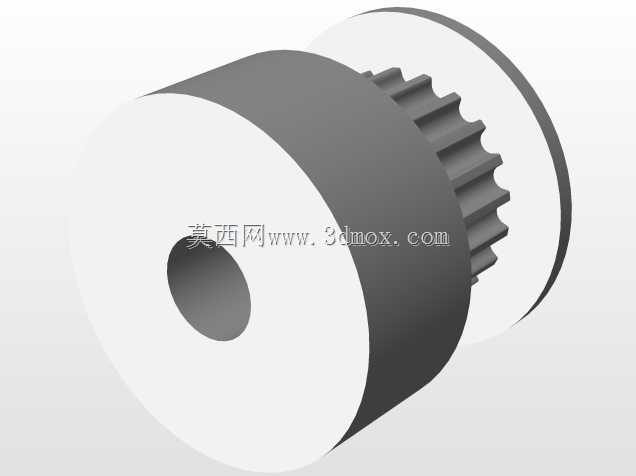

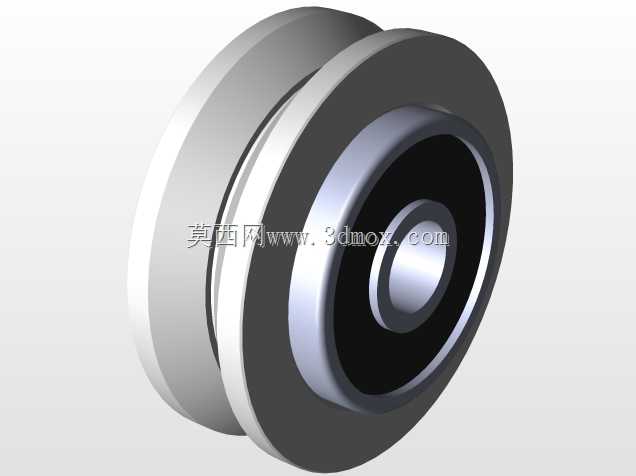

　　从功能特性上看，型材截面预留的多组T型槽道，除了兼容标准欧标铝型材的T型螺母安装逻辑，两侧专门设计的圆弧轨道面，是直接和配套的滑轮组件配合的，轨道面的轮廓精度直接决定了滑动的顺畅度与重复定位精度，设计时特意把轨道的圆弧半径和配套V型滑轮的接触弧面做了匹配，保证接触应力均匀分布，长期往复运动不会出现局部磨损凹陷的问题。截面中间的空腔结构，一方面是减轻型材自身重量，降低运动轴的惯量，提升小型设备的动态响应速度，另一方面空腔内可以走设备的线缆、拖链，甚至可以集成同步带的安装空间，让整体设备的外观更整洁，避免线缆外露带来的干涉风险。

　　设计思路上，这款型材没有沿用传统工业铝型材单一安装基面的逻辑，而是把结构承载、导向滑动、附件安装三个核心功能集成在同一截面上。四个角位的安装孔位，既可以作为端盖、连接板的固定位，也可以作为型材拼接时的定位基准，拼接多段型材时，只需要用配套的角码或者内置连接件，就能保证拼接后的轨道面共面，不会出现台阶感。截面上下的对称槽道，支持正反安装，既可以把轨道面朝上作为水平运动轴的基座，也可以把轨道面朝外作为垂直运动轴的导向梁，适配不同设备的布局需求。

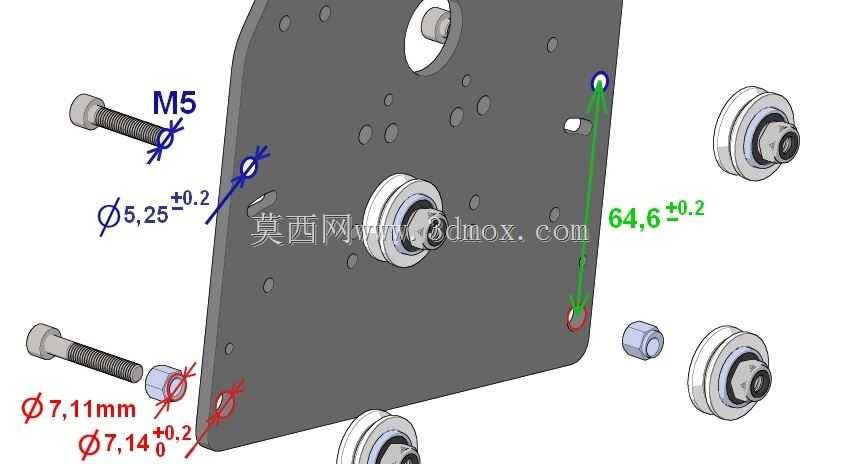

　　从安装边界来看，这款型材的截面宽度和常规20系列铝型材的安装孔距做了兼容，现有市面上针对20系铝型材开发的连接板、脚轮、端盖等配件，大部分都能直接适配，不需要重新开模制作连接配件。轨道面的位置距离型材安装基面的高度差经过精准计算，当配套滑轮安装在滑动板上时，滑动板和型材基面之间会预留刚好的间隙，不会出现摩擦卡顿，也不会因为间隙过大导致滑动时出现晃动。型材的壁厚设计兼顾了刚性和轻量化，在1米跨度的安装工况下，中间加载10kg的负载时，挠度变形量控制在0.1mm以内，完全满足桌面级小型加工设备、3D打印设备的精度要求，不会因为型材变形导致加工或者打印精度超差。

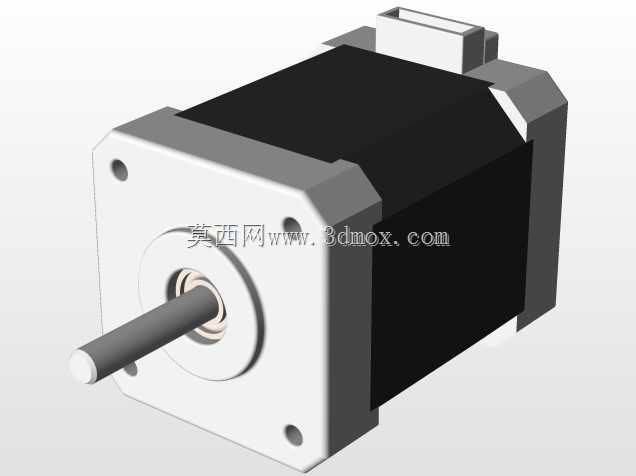

　　在实际装配使用时，不需要像传统线性导轨那样先对安装基面做铲刮或者铣平处理，因为型材本身是挤出成型后做了轨道面的精整加工，只要把型材两端固定在支架上，就能保证轨道的直线度，大幅降低了非专业机械加工背景的开发者搭建运动设备的门槛。型材槽道内可以直接预置螺母，不管是安装行程开关、拖链支架，还是固定电机座、同步带张紧机构，都能灵活调整安装位置，不需要在型材上额外打孔攻丝，调整设备结构时只需要松开螺母就能移动附件位置，适配不同的行程需求。和普通的V型槽铝型材相比，这款型材的轨道接触面积更大，配套滑轮的包角更合理，同等负载下的运行噪音更低，长期运行的磨损量更小，适合连续运行的小型自动化设备使用。
