CNC与3D打印机用平滑板防护外壳结构

　　这款平滑板外壳是针对CNC数控加工设备、桌面级FDM 3D打印机的运动控制核心板开发的专用防护承载结构，核心作用是为Smoothieboard运动控制卡提供可靠的安装基准、物理防护与布线规整空间，解决开源控制板裸装时易积灰、受外力磕碰损坏、接线杂乱拉扯导致端子松脱的实际工程问题。从实际应用场景来看，这类控制板是设备的运动控制核心，需要持续输出步进电机驱动信号、温度采集信号、限位开关触发信号，工作过程中板载驱动芯片、电源模块会持续发热，同时车间加工环境存在金属切屑、切削液飞沫、粉尘，桌面3D打印场景也会有PLA、ABS打印扬尘，外壳的设计首先要平衡防护性能与散热需求，不能做全密封结构导致内部积热触发驱动过温保护。从结构设计思路来看，

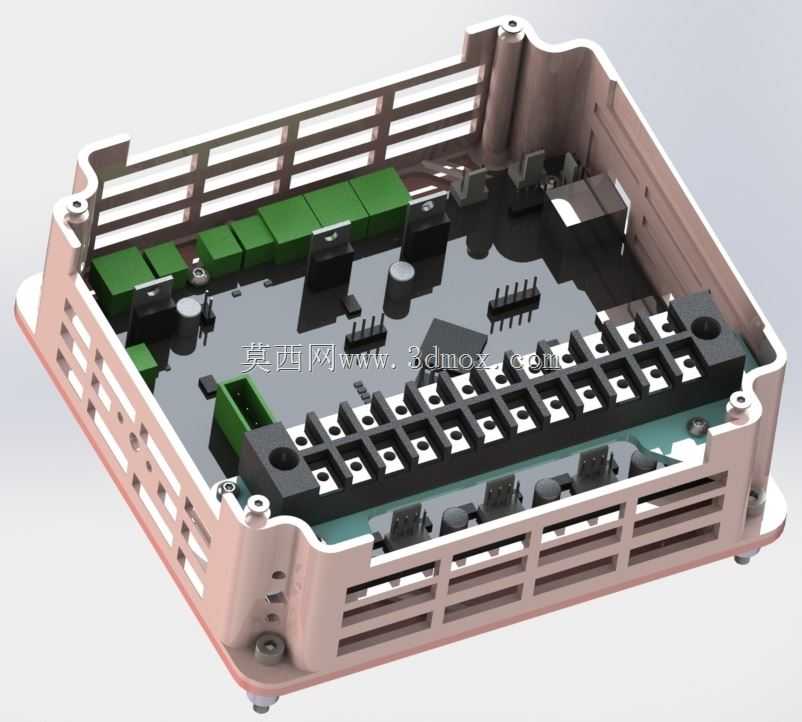

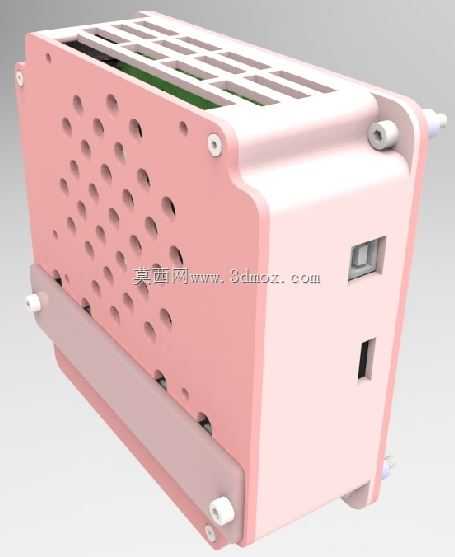

　　壳体采用分体式框体加底板的组合结构，侧壁设置多组横向通风格栅，格栅的开孔方向避开切屑、飞沫的直接飞溅路径，既保证内部空气可以形成对流带走驱动模块的热量，又能阻挡大尺寸金属切屑、打印耗材碎屑直接掉落到电路板上造成引脚短路。壳体的安装柱位置完全匹配Smoothieboard的固定孔位，每个安装柱都设计了限位凸台，控制板安装后与底板之间预留3mm的悬空间隙，一方面避免板底焊接引脚与金属底板接触造成短路，另一方面给板底走线、焊盘预留足够的安全距离，防止安装时压伤焊盘导致线路故障。壳体侧壁预留了对应控制板所有外接端口的开口，包括电源输入口、步进电机接线口、温度传感器接口、USB通讯口、限位开关接口，每个开口的尺寸都匹配对应接插件的插拔空间，

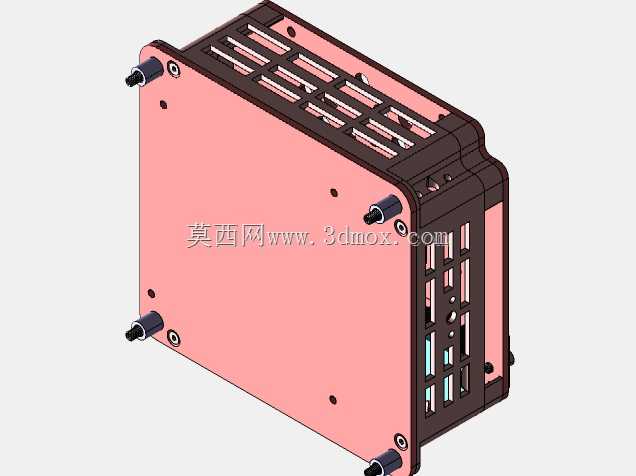

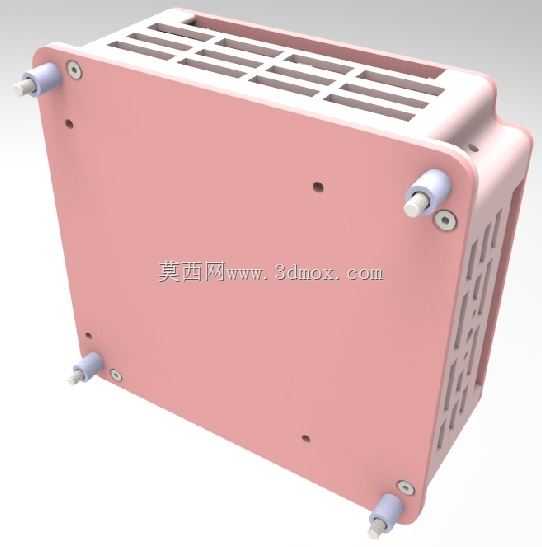

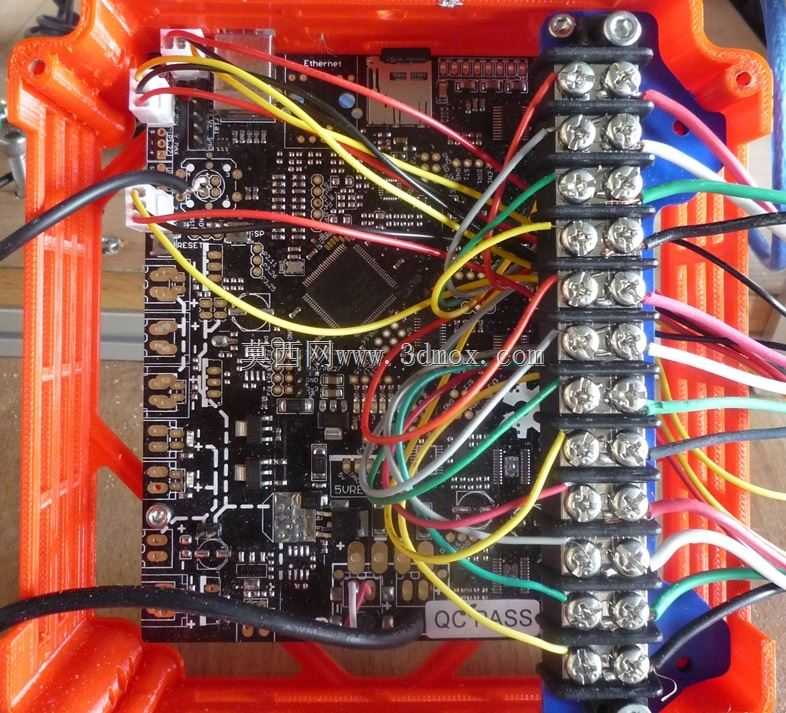

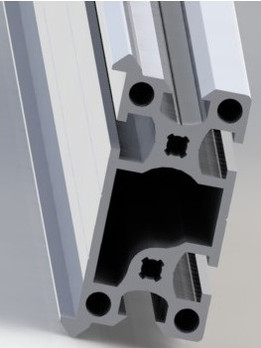

　　接线完成后线材可以顺着侧壁的理线卡槽排布，避免多组线材交叉缠绕，后期维护排查线路时可以快速对应端口，不用反复梳理线序。从安装边界尺寸来看，壳体的整体外轮廓完全覆盖控制板的所有外接元件，包括板载的散热片、接线端子、电容元件，安装后不会出现元件超出壳体轮廓的情况，设备内部安装时，壳体的固定孔位兼容标准2020铝型材、3030铝型材的安装槽距，可以直接通过T型螺母固定在设备的型材框架上，不需要额外加工转接板，适配多数桌面级CNC、开源3D打印机的电控仓安装空间。壳体的边角位置做了圆弧过渡处理，没有尖锐的冲压毛刺，安装调试时不会划伤操作人员的手部，上下壳体的连接采用内六角螺丝固定，连接位置设计了沉头孔，螺丝安装后不会突出壳体表面，

　　避免和设备内部的其他线材、结构件发生干涉。针对板载发热较大的驱动模块区域，壳体对应位置的格栅开孔密度做了提升，加大该区域的通风量，保证驱动芯片长时间工作时的热量可以快速散出，不会因为热量堆积导致驱动电流下降、电机丢步的问题。壳体内部还预留了可选装散热风扇的安装位，用户如果在长时间高负载加工场景下使用，可以加装4010规格的轴流风扇进行主动散热，安装位的孔位已经预设好，不需要二次打孔加工。另外壳体的表面做了阳极氧化处理，具备一定的绝缘性能与抗腐蚀能力，可以抵御车间环境中少量切削液飞沫、潮湿空气的侵蚀，延长控制板的实际使用寿命，避免壳体生锈后锈渣掉落到电路板上造成故障。在实际装机测试中，这款外壳可以将控制板的接线规整度提升60%以上，设备移动、维护过程中不会出现线材被拉扯松脱的情况，同时格栅结构的通风量可以满足控制板在24小时连续加工工况下的散热需求，板载驱动芯片的工作温度比裸装时低4-6摄氏度，有效降低了过温报警的概率。
