桌面级台式CNC铣削加工设备结构

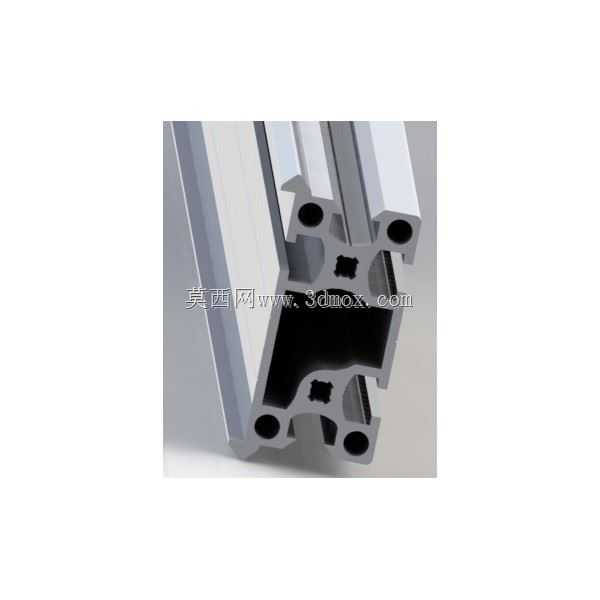

　　这款桌面式数控铣削设备，核心定位是小空间场景下的轻量精密加工需求，适配个人工坊、高校教学实验室、小型创客空间以及产品打样工作室的日常加工场景，区别于大型工业机床的占地与高功耗特性，可直接安置在常规工作台面完成安装调试，无需额外做重型设备的地基加固处理，整体机架采用标准工业铝型材拼接搭建，型材槽位可兼容常规工业紧固件的安装调整，后期拓展辅助工装、加装防护外罩或者调整行程限位时，无需对主体机架做破坏性改动，安装边界可适配多数标准1.2米宽度工作台的摆放要求，设备运行时的载荷分布经过重心优化，常规铣削加工工况下不会出现台面偏移晃动的问题。

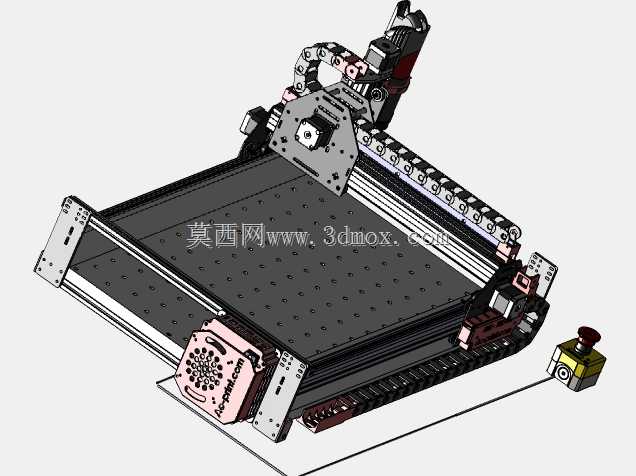

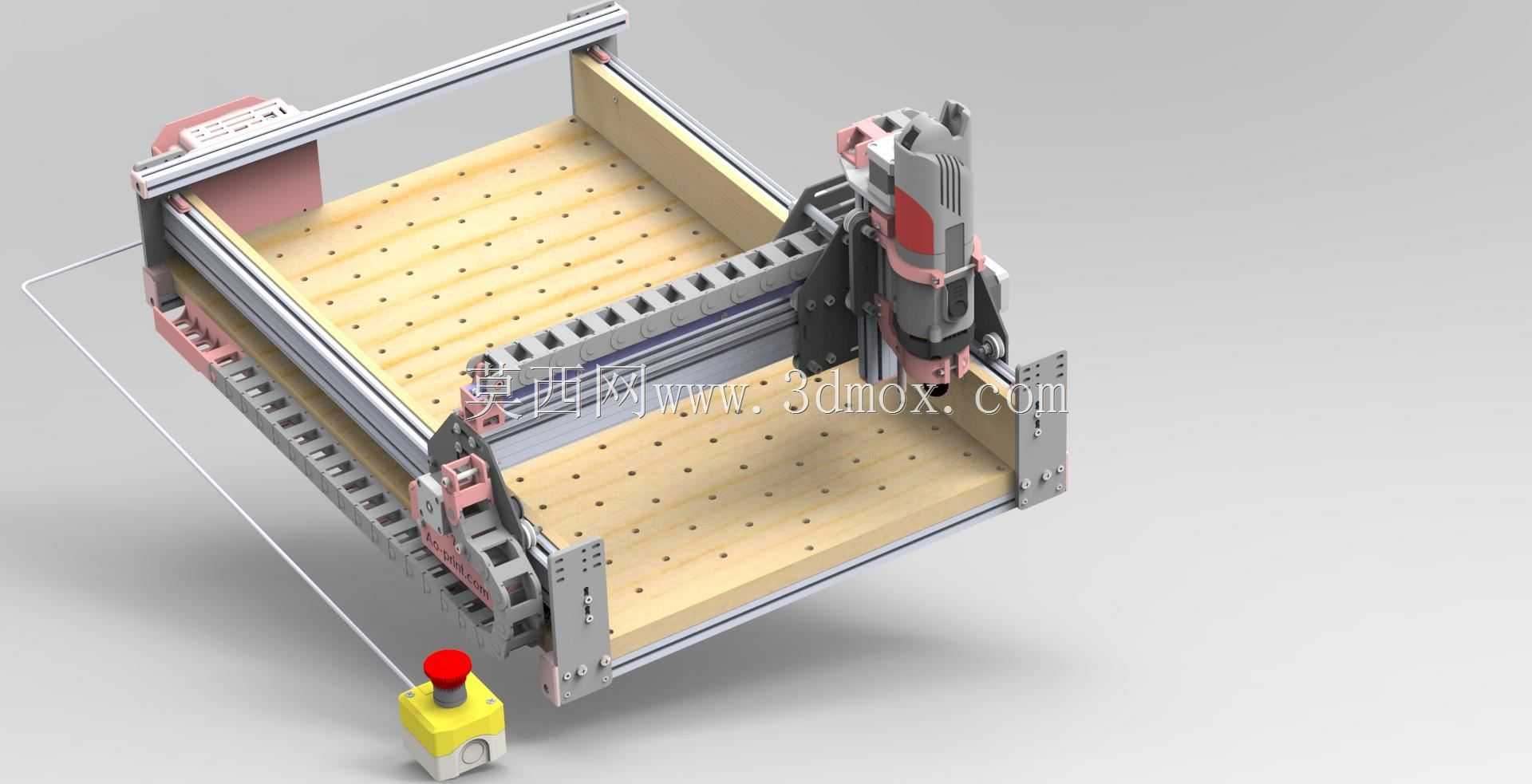

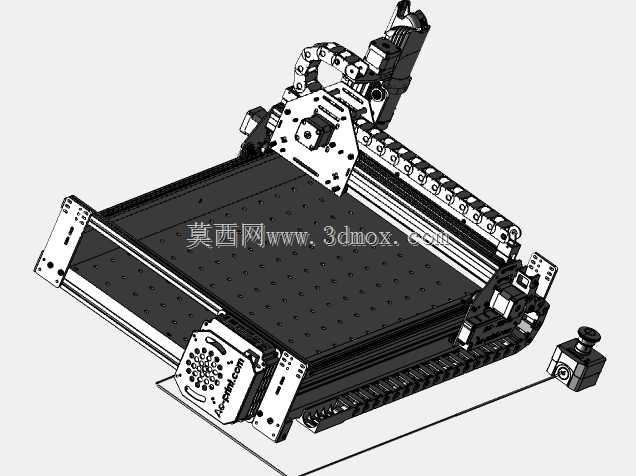

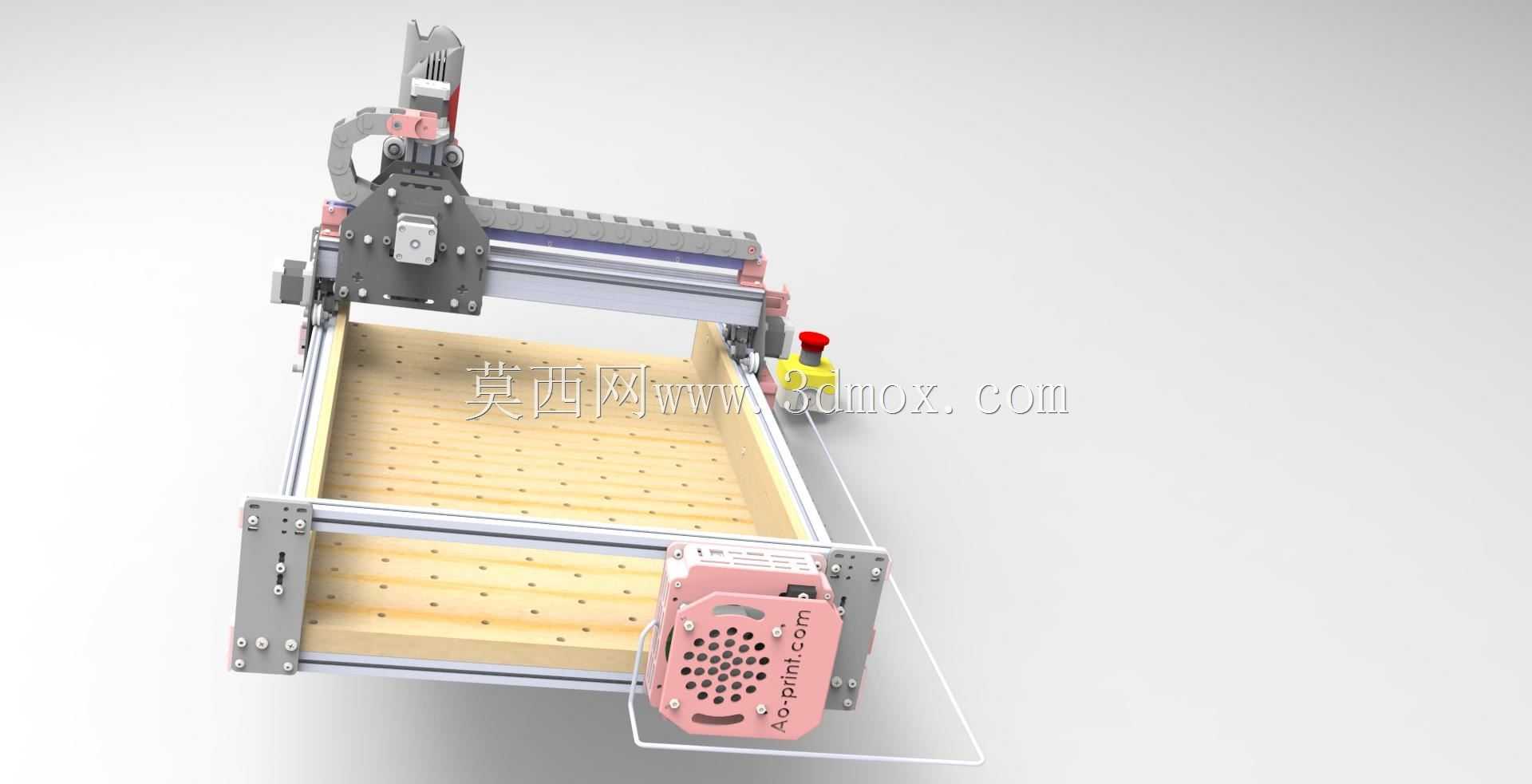

　　从功能实现逻辑来看，设备采用单立柱Z轴搭载高速电主轴的布局形式，X轴沿长行程横梁做横向进给，Y轴集成在工作台承载结构上做纵向进给，三轴均通过同步带传动配合直线导轨做运动导向，传动间隙可通过张紧机构做定期校准，能保证亚克力、软铝、工程塑料、密度板等常见轻加工材质的铣削精度，主轴端预留了标准刀具装夹接口，可适配不同直径的平底铣刀、球头铣刀以及雕刻刀具，满足平面铣削、轮廓切割、浮雕雕刻、钻孔攻丝等多种加工工序需求，设备端部集成了急停控制按钮，可在加工异常时快速切断动力输出，符合小型加工设备的基础安全设计要求。

　　设计思路上，这款设备优先考虑了组装维护的便捷性，所有传动部件、线缆走线均采用外露式规整布局，拖链内置线缆与气管可避免进给运动过程中出现线缆拉扯磨损的问题，日常维护时可直接观察到同步带的张紧状态、导轨的润滑情况，无需大面积拆解外罩即可完成易损件的更换调整，机架侧端的安装位可兼容加装冷却喷雾管路、工件定位夹具、碎屑收集装置等拓展配件，用户可根据自身的加工场景需求做个性化改装，不需要重新设计主体承载结构。

　　在实际应用场景中，这类桌面CNC设备可完成非标零件的小批量打样加工，比如电子外壳的结构件铣削、教学实验中的零件加工演示、文创产品的浮雕雕刻、模型制作中的结构件切割等工作，相比大型工业机床，它的启动准备时间更短，操作门槛更低，小尺寸工件的加工效率更高，同时能耗仅为工业级CNC设备的几分之一，适合加工行程范围内的轻负载加工作业。设备的运动行程经过合理配比，X轴长行程可适配长条状工件的连续加工，Y轴行程可覆盖常规方形工件的加工范围，Z轴行程可满足一定厚度工件的铣削深度需求，各轴的限位开关安装位置可根据实际加工需求做微调，避免超程运动造成的传动部件损坏。

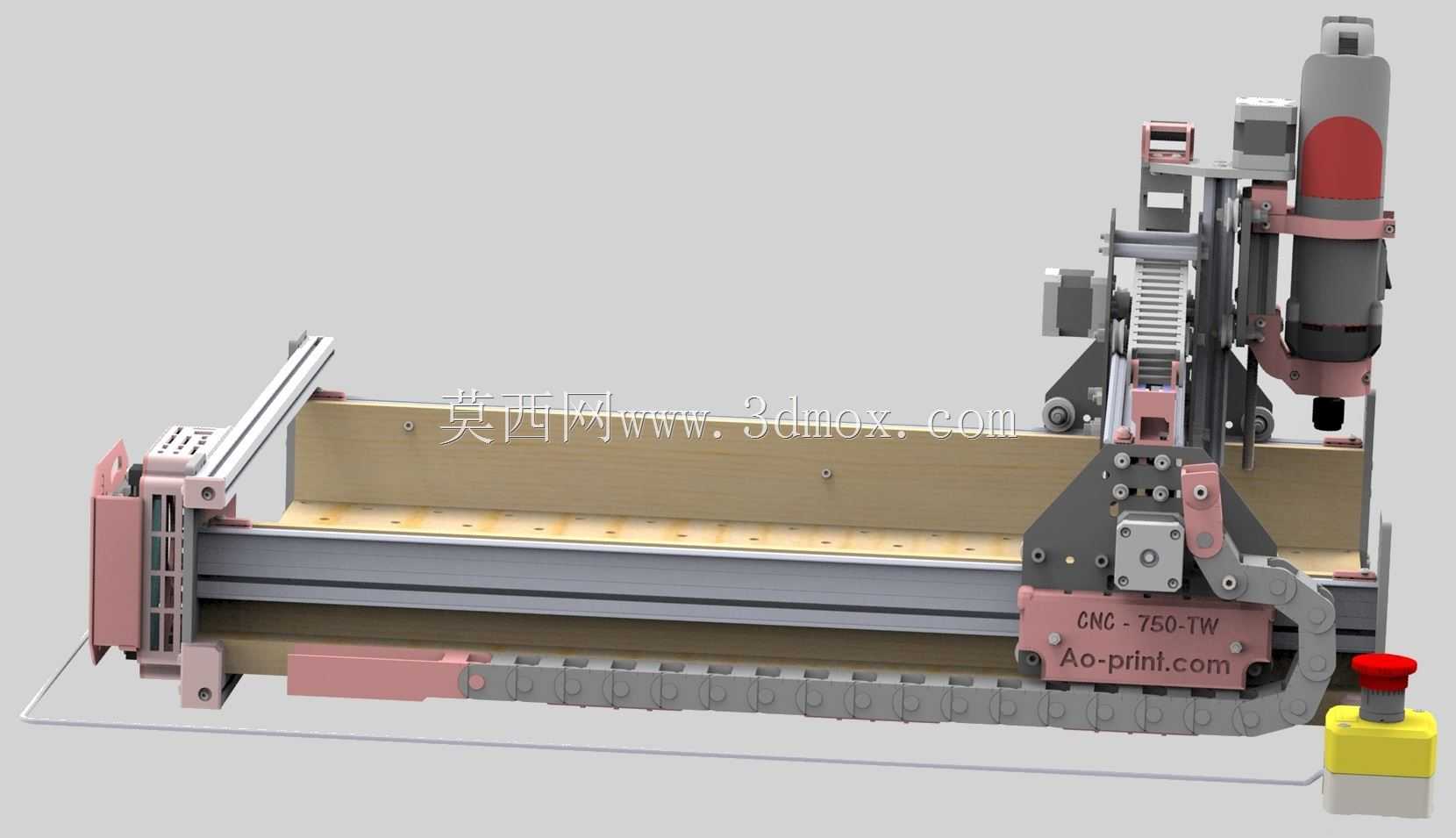

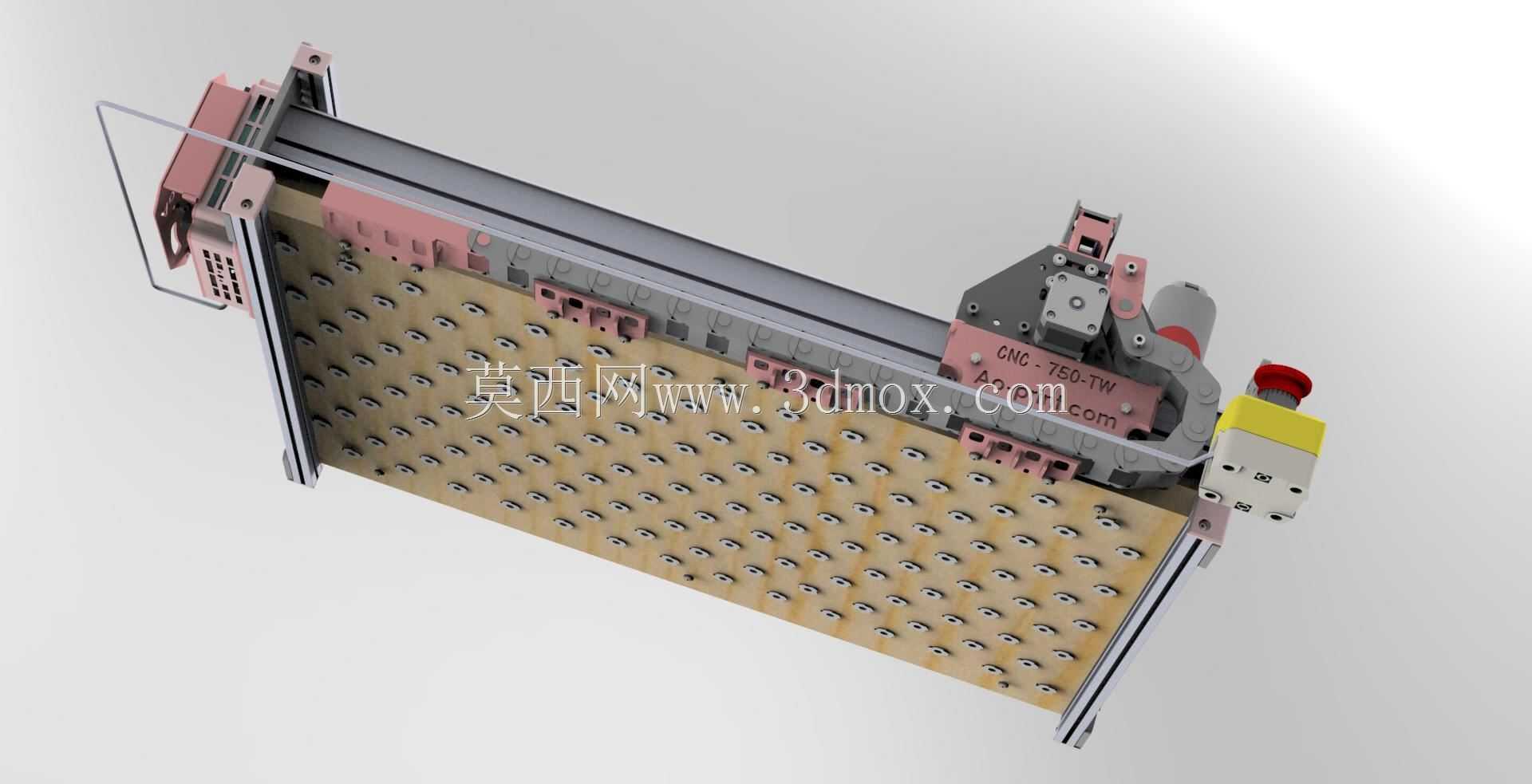

　　从结构细节来看，主轴安装座采用可调式锁紧结构，可根据加工需求微调主轴的垂直度，保证铣削加工时的刀具垂直精度，工作台面采用平整密度板作为基础承载面，用户可根据加工需求更换为铝制T型槽台面或者真空吸附台面，适配不同的工件装夹方式，设备的传动同步带采用齿形同步带，传动过程中无滑差，可保证进给运动的位置精度，导轨采用标准直线光轴或者线性导轨，运动阻力小，进给过程平稳，可减少加工过程中的振纹，提升工件表面加工质量。线缆拖链采用工程塑料材质，弯曲半径适配线缆的最小弯折要求，长期往复运动不会出现线缆断裂或者外皮磨损的问题，设备底部可加装减震脚垫，进一步降低加工过程中的振动传递，避免放置台面的共振影响加工精度。
