可调节角度双管夹式紧固连接接头

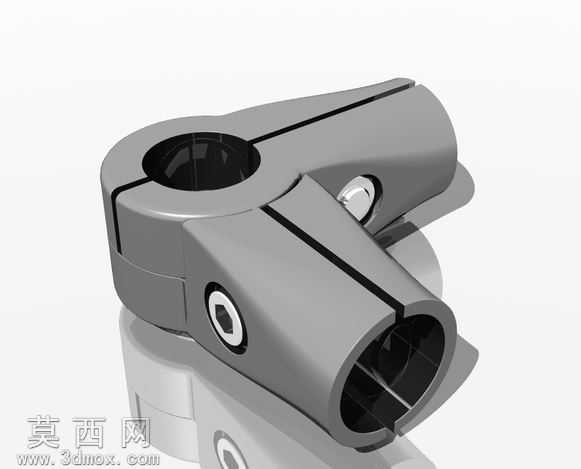

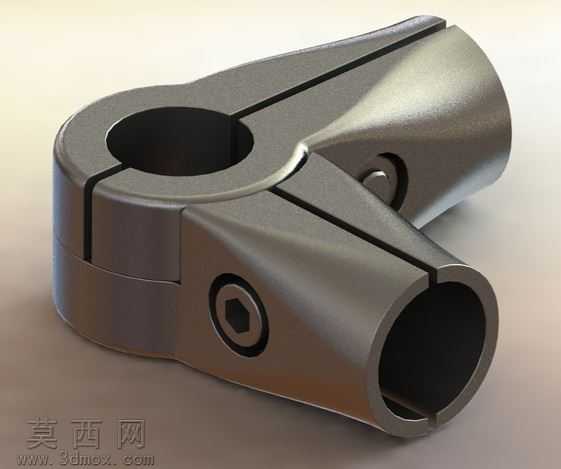

该作品为可调节角度的双管夹式紧固连接接头，建模阶段采用SolidWorks完成全参数化结构搭建，首先以中心铰接轴为定位基准，分别构建两个带开口收缩槽的管状夹体，两个夹体通过中心铰接结构实现0-180度范围内的角度调整，可适配不同安装角度的管材连接需求。建模过程中对夹体的开口收缩缝做了等宽参数约束，保证锁紧时夹体受力均匀，不会出现局部应力集中导致的夹体开裂问题；同时在每个夹体的侧面预留内六角锁紧螺丝安装位，螺丝孔位做了沉头处理，保证螺丝安装后端面与夹体外表面齐平，避免突出结构剐蹭周边构件。材质渲染阶段采用哑光金属质感的锌合金材质参数，调整表面粗糙度至1.6μm级别的磨砂金属效果，还原五金压铸件的真实表面质感，对铰接轴、锁紧螺丝的边缘做了细微倒角处理，添加0.1mm级的圆角过渡，避免尖锐直角带来的渲染失真，同时模拟金属表面的细微氧化层效果，让整体渲染效果更贴近实际工业产品的视觉表现。结构设计上充分考虑了实际安装使用的便利性，夹体内孔做了轻微的锥度导向设计，方便管材快速插入对位，开口槽的宽度设置为夹体壁厚的1/5，既保证锁紧时夹体有足够的形变空间抱紧管材，又避免形变过大导致夹体发生塑性变形失效；中心铰接结构采用间隙配合公差设置，既保证两个夹体可以顺畅转动调整角度，又不会出现旷量晃动影响连接稳定性。设计思路围绕贸易设备的快速组装需求展开，摒弃传统焊接固定的角度连接方式，采用可调节夹装结构，无需对管材做焊接、攻丝等二次加工，仅通过内六角扳手拧紧锁紧螺丝即可完成安装固定，可大幅降低现场组装的工时成本，同时该结构可重复拆卸调整角度，适配不同场景的安装需求，适合标准化快装类贸易展示设备、轻型框架结构的管材连接使用，整体结构紧凑无多余突出结构，外观简洁流畅，兼顾结构实用性与工业设计美感。
