堆叠5mm间距绿色接线盒插头连接器

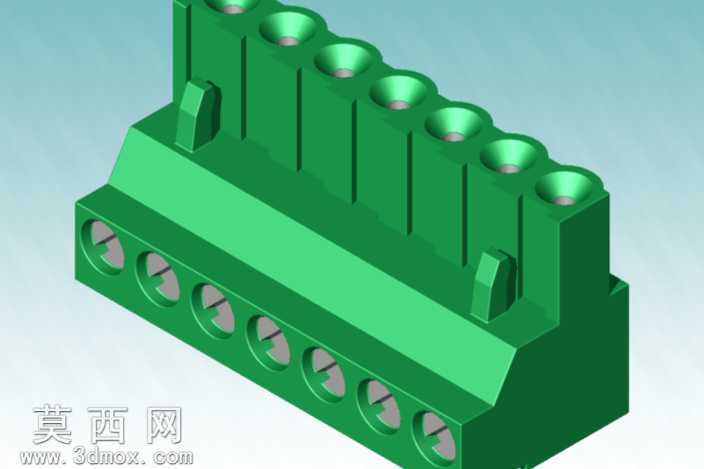

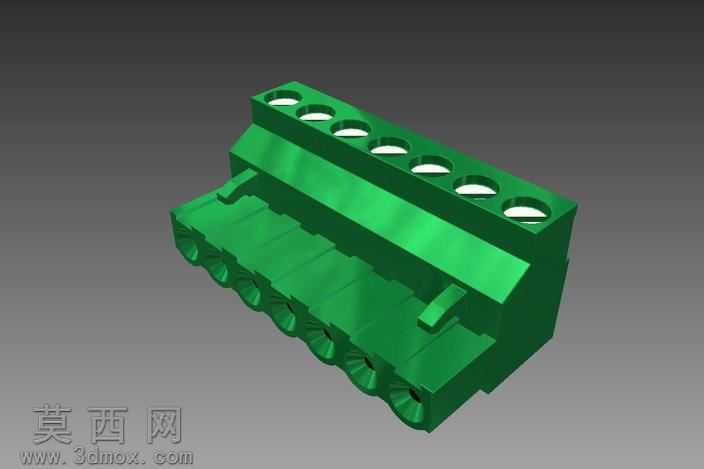

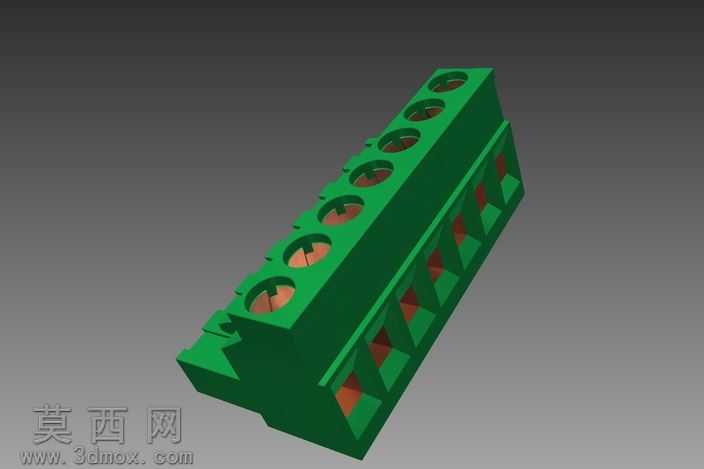

本作品为堆叠式接线盒插头连接器三维模型，采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循5.00mm间距的电气连接行业标准，从端子排布、卡扣结构到外壳轮廓均以实际量产的接线连接器尺寸为基准进行1:1还原。建模阶段首先搭建基准轴系，确定8个接线位的等距排布基准，先绘制单组端子的插接腔体轮廓，通过线性阵列命令完成整排端子腔的排布，保证每个接线孔的同轴度、相邻端子的间距公差控制在建模精度允许范围内；随后构建外壳主体结构，外壳采用一体化注塑成型的结构逻辑，在主体两侧设计弹性卡扣结构，用于实现多组同规格连接器的堆叠拼接，卡扣的形变预留量、卡合凸起的尺寸均经过参数校核，确保堆叠拼接时的装配顺畅度与卡合牢固度。材质与渲染阶段，为模型赋予工业级绿色阻燃塑料材质，调整材质的漫反射、粗糙度参数，还原PA66阻燃工程塑料的哑光质感，同时在端子孔内壁添加轻微的金属质感反射，模拟内部金属导电件的视觉效果；渲染时采用三点布光方案，主光从斜上方投射凸显外壳的棱线结构与卡扣的立体轮廓，辅光补全暗部细节避免结构阴影过深丢失细节，环境光采用低饱和度灰度背景，突出绿色连接器主体的结构特征。结构设计上，该连接器采用公端插头结构，正面设置8个圆形接线孔用于导线接入，底部对应设置8组插针位用于与母座对接，侧面的导向凸起与凹槽可实现多组连接器堆叠时的对位防错，避免拼接时出现错位问题；外壳表面的加强筋结构在不增加整体壁厚的前提下提升了外壳的结构强度，可承受接线时的按压外力不易发生形变。整个建模过程未做过度的结构简化，所有装配卡扣、接线腔体、导向结构均为可编辑的参数化特征，可根据实际使用需求调整接线位数量、间距尺寸、卡扣参数，快速衍生出不同规格的同系列接线连接器模型，可用于电气布线场景的装配模拟、产品结构验证、3D打印样件制作等用途。
