全规格E3D奇拉美挤出热端散热组件

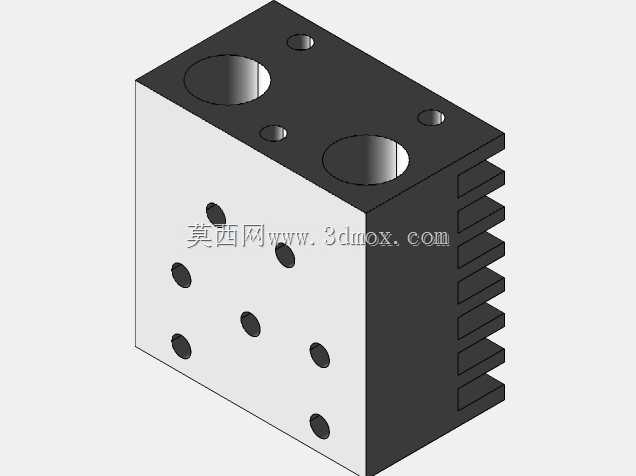

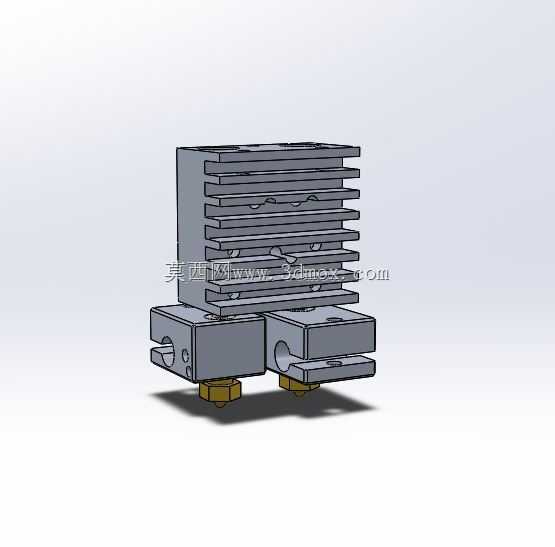

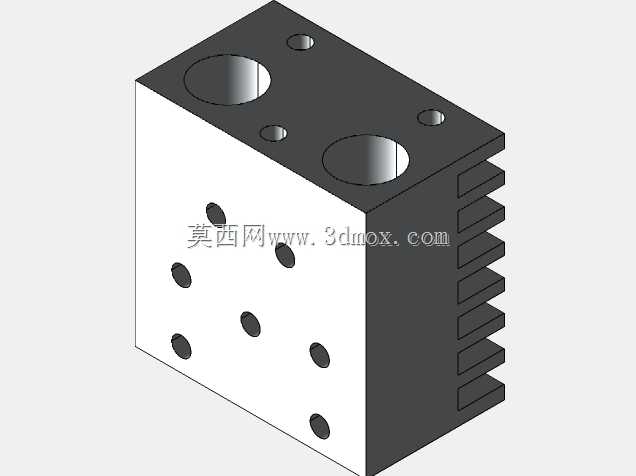

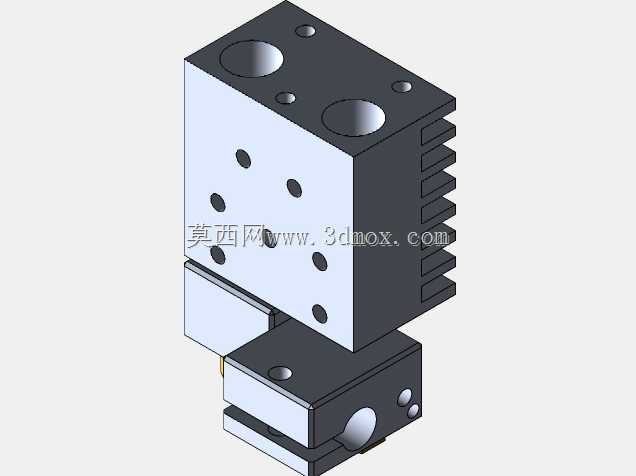

该组件是面向熔融沉积成型3D打印设备开发的核心挤出端配套结构，主要应用于桌面级及小型工业级FDM3D打印机的挤出系统，承担热端散热、喉管固定、喷嘴安装定位的核心作用，是保障打印过程中耗材熔融区间稳定、避免耗材提前软化堵头的关键功能部件。在实际打印作业场景中，该部件安装于挤出机运动模组的安装位，上方对接挤出机送料结构，下方连接加热块与喷嘴，散热鳍片区域可配合轴流风扇形成定向散热风道，将喉管上沿的温度控制在耗材玻璃化转变温度以下，确保耗材仅在喷嘴加热区完成熔融，避免送料路径上出现耗材软化膨胀导致的堵料、断料问题，大幅提升长时间连续打印的稳定性。从功能特性来看，该结构采用一体化集成设计，将双路挤出的散热结构、安装定位座、喉管固定位整合为一体，无需额外拼接组装即可适配双喷头打印机型，可同时支持两种耗材或双色打印作业；散热区域采用多层平行鳍片结构，鳍片间距经过优化，既保证足够的散热接触面积提升热交换效率，又避免鳍片过密导致风阻过大影响散热风道流通，在常规4010轴流风扇的送风条件下即可将散热段温度稳定控制在室温区间，完全满足PLA、ABS、PETG等主流3D打印耗材的散热需求。设计过程中严格遵循标准E3D热端的装配尺寸规范，所有安装孔位均按照通用装配要求设定，全部M3安装孔的孔径统一为2.5毫米，未预留攻丝余量，安装时可直接通过自攻螺丝完成固定，也可根据实际装配需求进行攻丝处理，所有孔位的相对位置公差控制在0.05毫米以内，可直接适配市面上绝大多数标准E3D规格的喉管、加热块、喷嘴配件，无需二次修改即可完成装配。外形尺寸方面，该组件整体采用紧凑化设计，散热鳍片区域的长宽尺寸适配常规双喷头挤出的安装空间，不会与打印机的X轴运动导轨、限位结构产生干涉，底部安装座的突出高度经过压缩，可有效降低喷嘴到安装基准面的距离，提升挤出端的运动刚性，减少高速打印过程中喷头的晃动量，提升打印成型的表面质量与尺寸精度。安装边界上，组件预留的安装孔位完全匹配市面上主流的龙门式、十字轴式、CoreXY结构3D打印机的挤出安装板孔距，既可以用于全新机型的挤出系统装配，也可以作为升级替换部件，对老旧单喷头机型进行双喷头改造，安装过程无需对原有设备的结构进行打孔、切割等破坏性修改，仅需通过标准M3螺丝即可完成固定，装配门槛低，适配性强。
