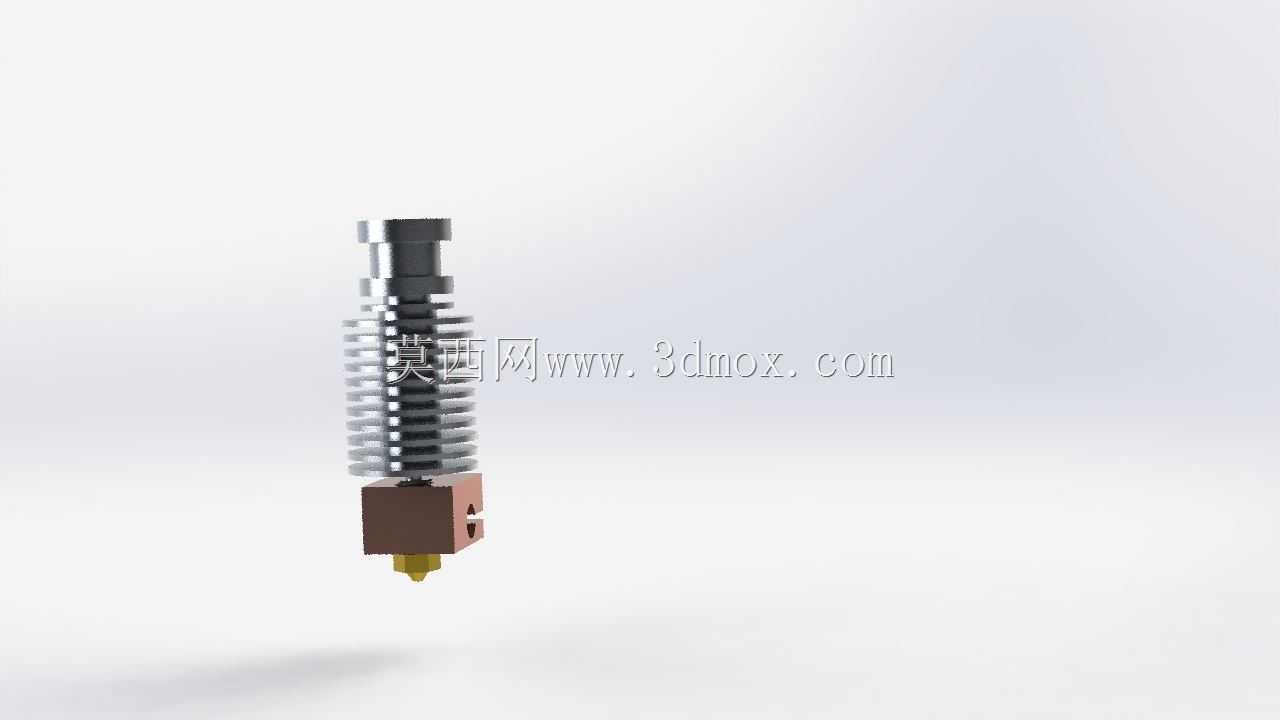

E3D V6 1.75规格3D打印挤出热端结构

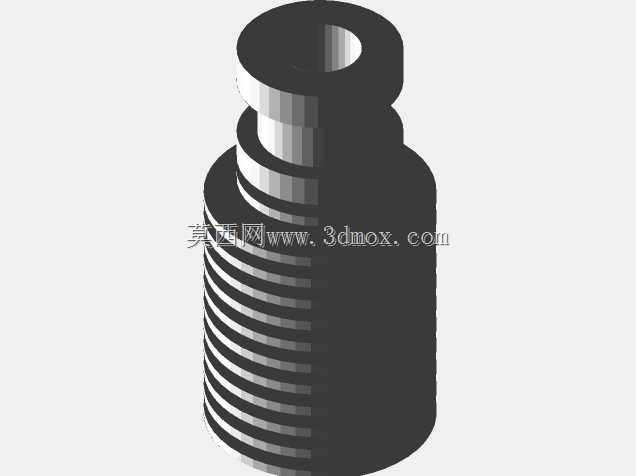

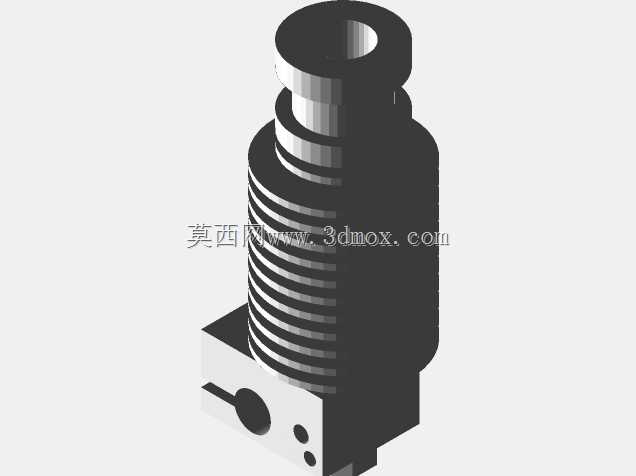

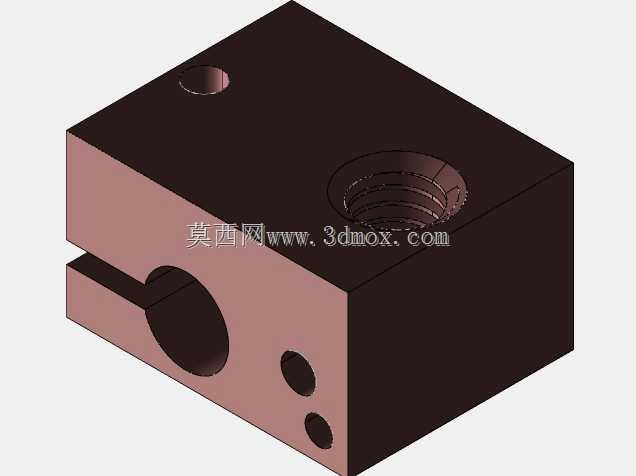

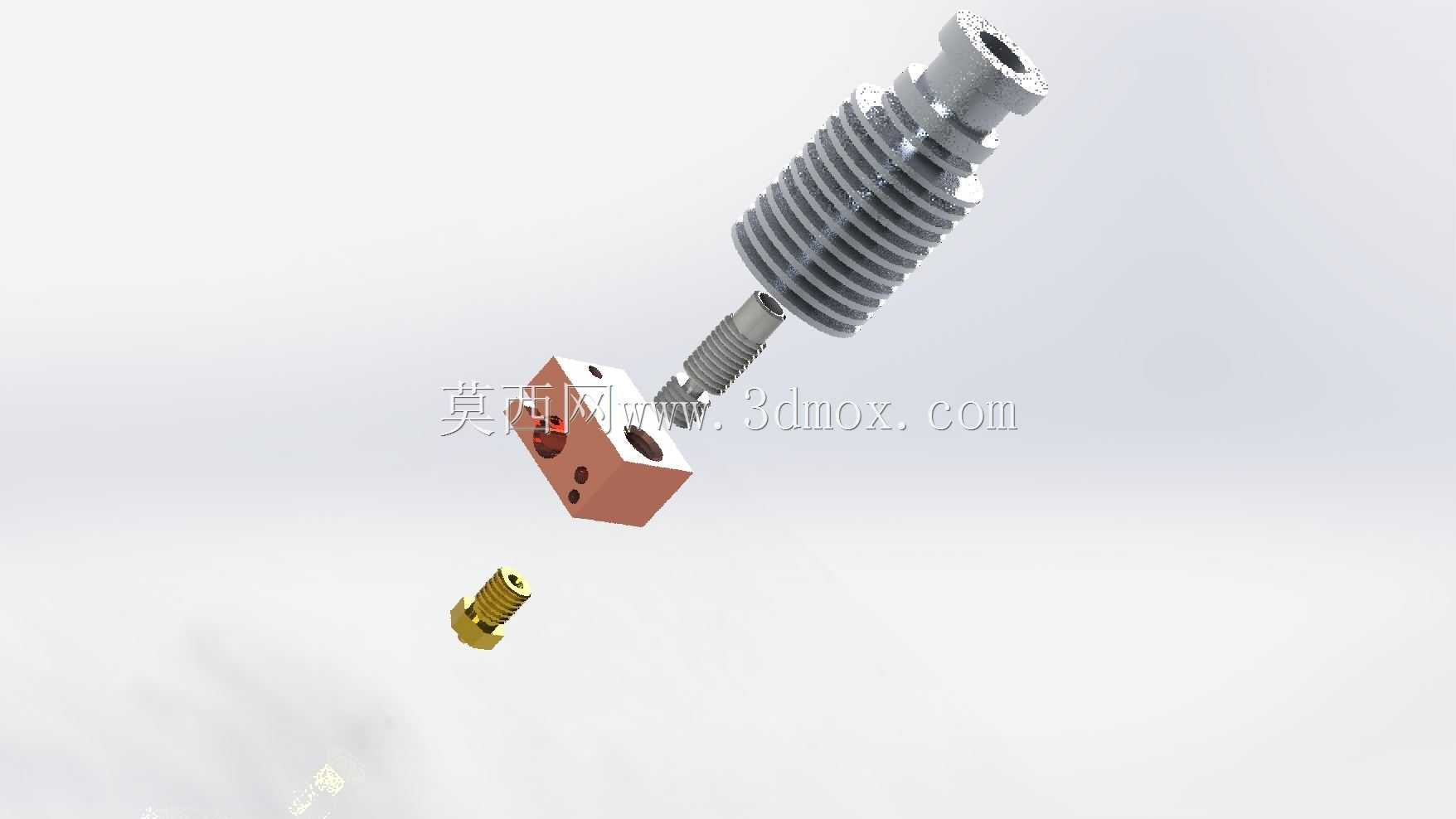

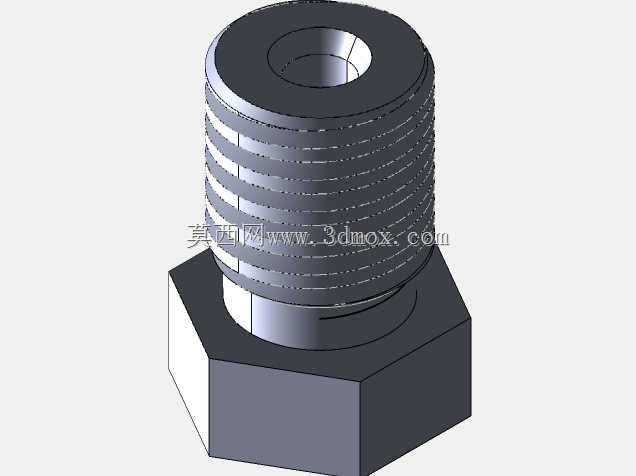

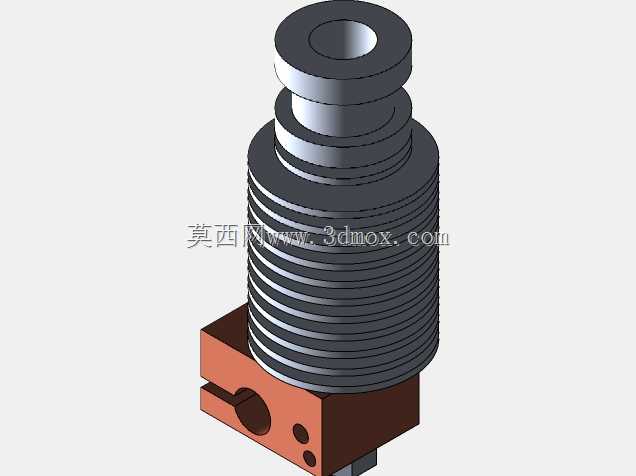

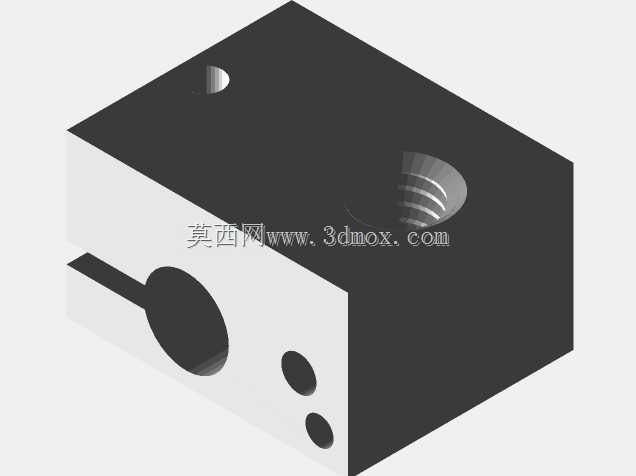

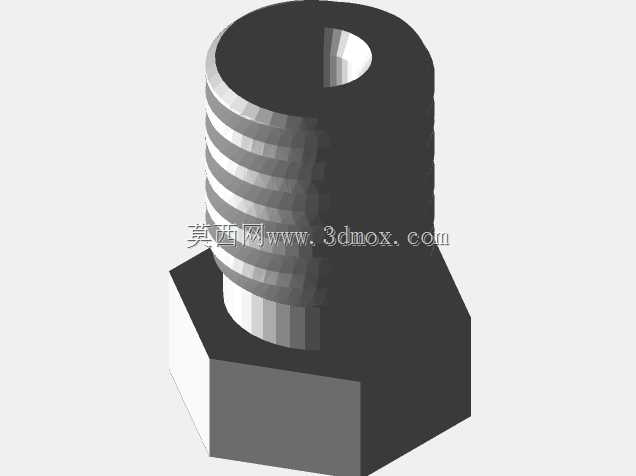

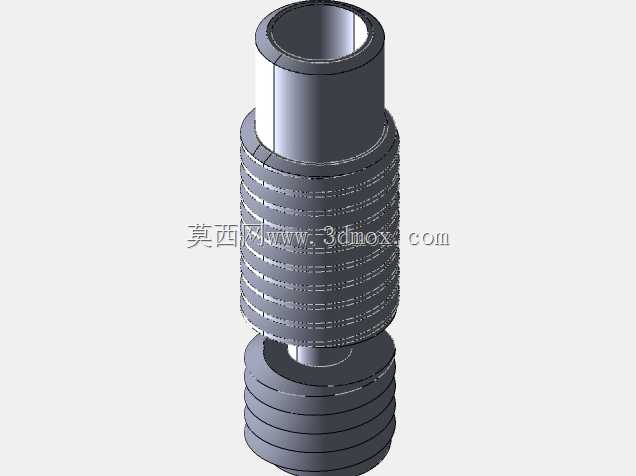

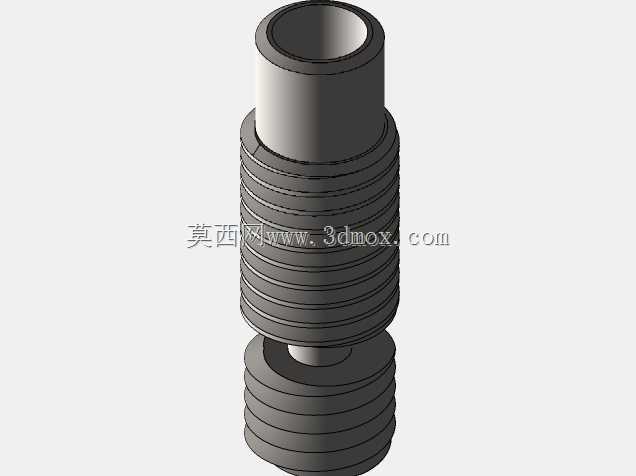

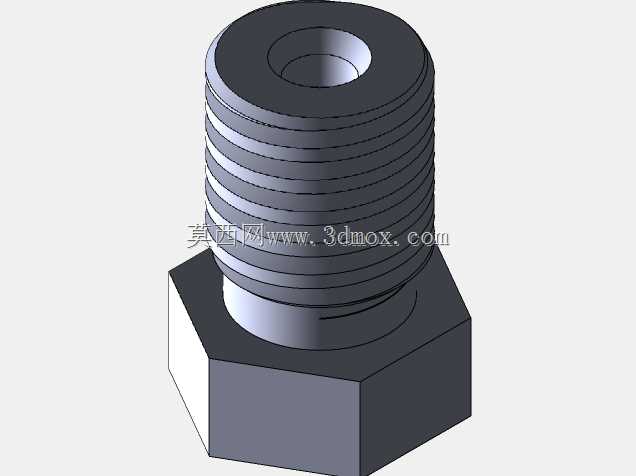

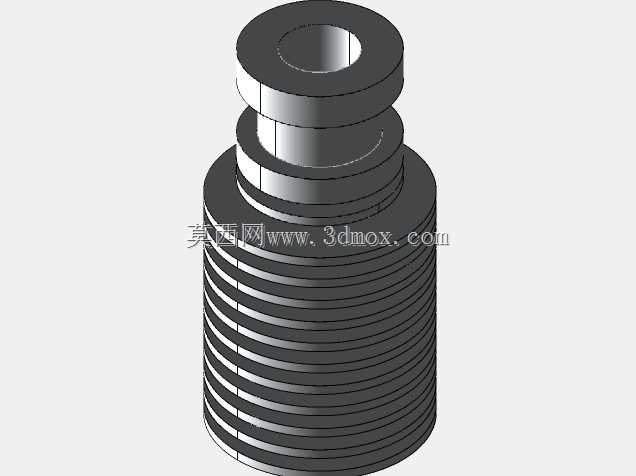

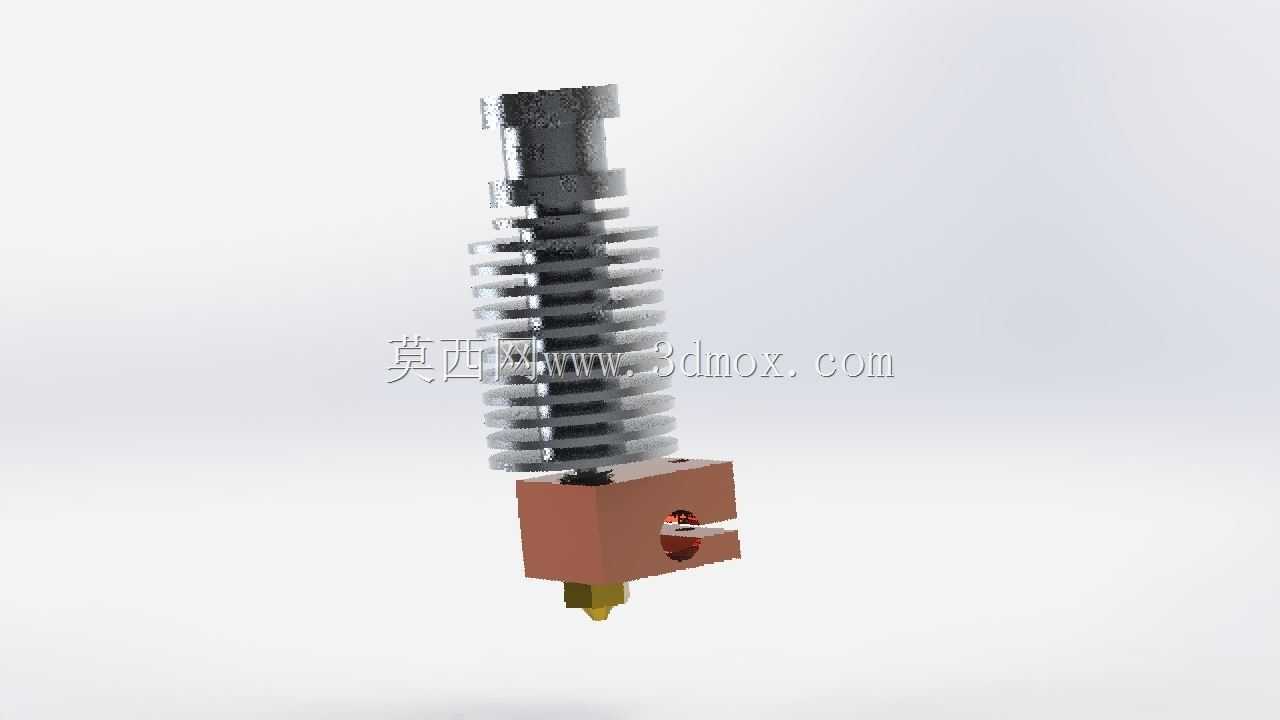

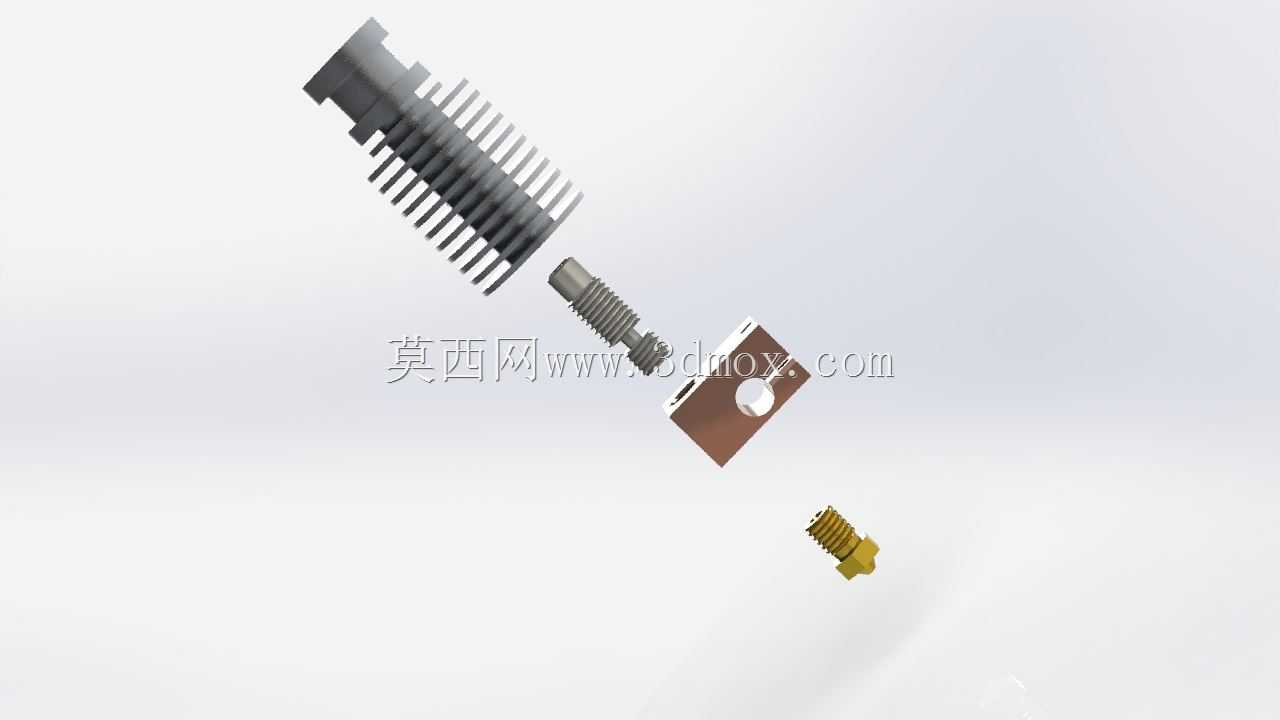

这款热端是桌面级FDM熔融沉积成型3D打印设备的核心挤出作业部件，主要承担耗材熔融、精准出丝的核心功能，广泛适配各类DIY改装3D打印机、入门级商用桌面3D打印设备，也可用于小型生物材料挤出、低温熔融材料成型的定制化实验设备改造场景，是目前桌面3D打印领域应用覆盖面极广的通用型热端方案。在实际打印作业过程中，热端需要持续将送入的1.75mm直径固态丝材加热至指定熔融温度，通过喷嘴将熔融态耗材按照打印路径精准挤出，逐层堆叠完成三维实体的成型作业，其工作稳定性直接决定打印成品的层间结合强度、表面精度与成型成功率。该款热端采用分体式模块化设计思路，上部散热段采用多鳍片铝制散热结构，配合远端散热风扇可快速将热量阻隔在加热块以上区域，避免耗材在上部送料通道提前软化膨胀造成堵头故障；中部设置隔热过渡段阻断热量向上传导路径，下部加热块集成加热元件与测温组件，可精准控制喷嘴区域温度，适配PLA、ABS、PETG、TPU等多种不同熔融温度的常用打印耗材。喷嘴采用可更换式标准接口设计，用户可根据打印精度需求更换不同口径的喷嘴，兼顾大尺寸快速打印与小尺寸高精度打印的使用需求。在安装边界上，该热端采用标准通用安装尺寸，散热段外径适配常规40mm散热风扇固定位，加热块预留标准热敏电阻与加热棒安装孔位，整体轴向长度适配绝大多数近程、远程挤出机的安装行程，无需额外修改支架即可直接替换同规格老旧热端，安装时仅需保证加热块与散热段的同轴度，即可避免送丝卡顿、漏料等常见问题。热端整体结构经过实际打印工况验证，各部件配合间隙经过精准调校，加热块与喷嘴的密封面经过贴合处理，长时间高温工作状态下不会出现耗材溢漏问题，散热鳍片的间距与数量经过热仿真优化，在有限的体积内实现最大化散热效率，即使长时间连续打印作业，上部送料通道温度也能稳定保持在耗材玻璃化转变温度以下，有效降低堵头故障概率，保障长时间打印作业的稳定性。
