3D打印机用J头MK-VBV挤出喷头结构

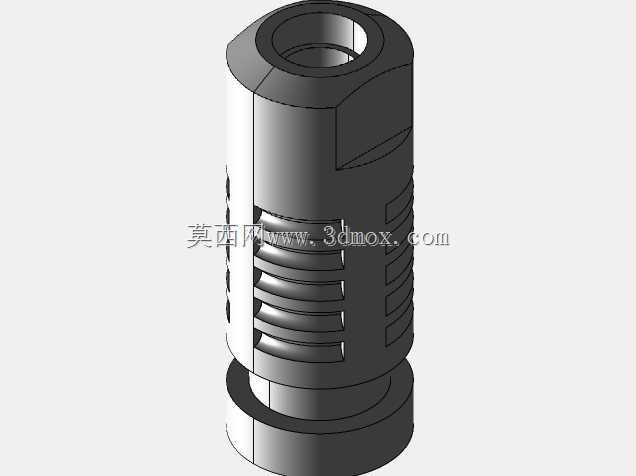

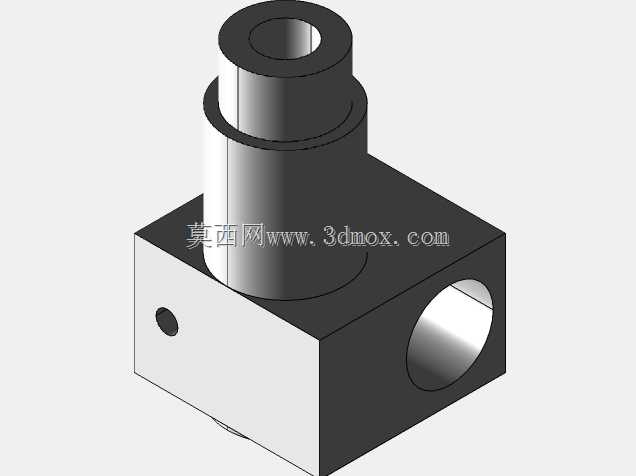

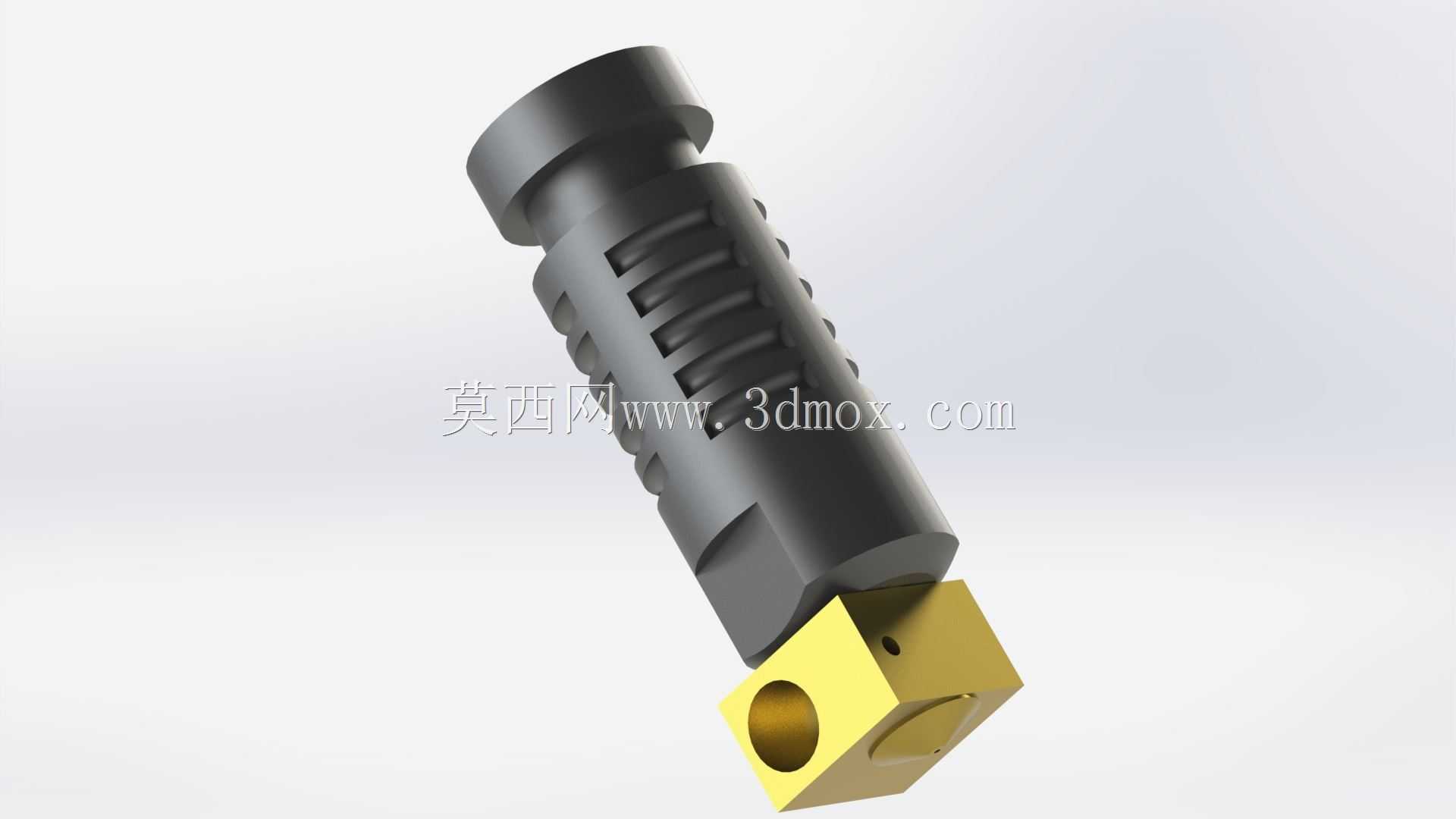

该结构是面向桌面级FDM熔融沉积成型3D打印机设计的挤出喷头组件，核心应用场景覆盖个人DIY桌面3D打印设备、小型创客工坊快速成型设备、入门级商用3D打印终端的挤出端配套，承担耗材熔融、精准出料、配合运动系统完成逐层堆叠成型的核心功能，是决定打印成型精度、出料稳定性、耗材适配范围的核心执行部件。该喷头针对常规3毫米直径打印耗材设计，适配0.5毫米直径的标准出丝喷嘴，能够稳定兼容PLA、ABS等常规FDM打印耗材的熔融挤出作业，在常规打印工况下可维持稳定的腔室温度，避免耗材提前膨胀堵头、出料不均导致的层纹错位、拉丝垂料等常见打印缺陷。设计过程中优先考虑了快速迭代验证的需求，整体结构做了模块化拆分，主体散热段采用带周向散热槽的圆柱结构，既能够通过增大空气接触面积提升散热效率，避免热量沿送料路径向上传导导致耗材提前软化卡料，也预留了足够的安装夹持空间，可适配常规的E3D规格喷头固定座，无需额外定制安装支架即可完成替换装配。下部加热块采用方正的黄铜材质结构，预留了加热棒、温度传感器的标准安装孔位，同时做了喷嘴安装的同轴度定位设计，能够保证喷嘴出料轴线与安装基准面垂直，避免打印过程中出现出料偏斜导致的层厚不均问题。整体安装边界充分考虑了现有桌面级3D打印机的改装兼容性，主体外径适配常规的散热铝管、散热风扇固定位，下部加热块的尺寸预留了足够的保温棉包裹空间，同时不会与打印平台、X轴运动限位结构发生干涉，既可以直接用于全新3D打印机的挤出端装配，也可以作为老旧设备喷头升级的替换部件。结构设计上简化了不必要的复杂曲面，在保证散热效率、结构强度的前提下尽可能降低了加工难度，用户可根据自身使用需求在现有结构基础上拓展水冷散热通道、加装自动调平传感器支架、适配双耗材送料结构，也可根据实际打印需求更换不同孔径的喷嘴，适配更精细的小尺寸模型打印或是大流量的快速粗打场景。该喷头没有采用复杂的专有快拆结构，全部采用标准紧固件连接，日常维护时仅需常规内六角扳手即可完成拆装、喷嘴清理、加热元件更换等操作，大幅降低了创客用户的后期维护成本，能够满足个人用户日常打印、快速原型验证、小型零件定制生产等多场景的使用需求。
