微型连续长丝挤出成型实验装置

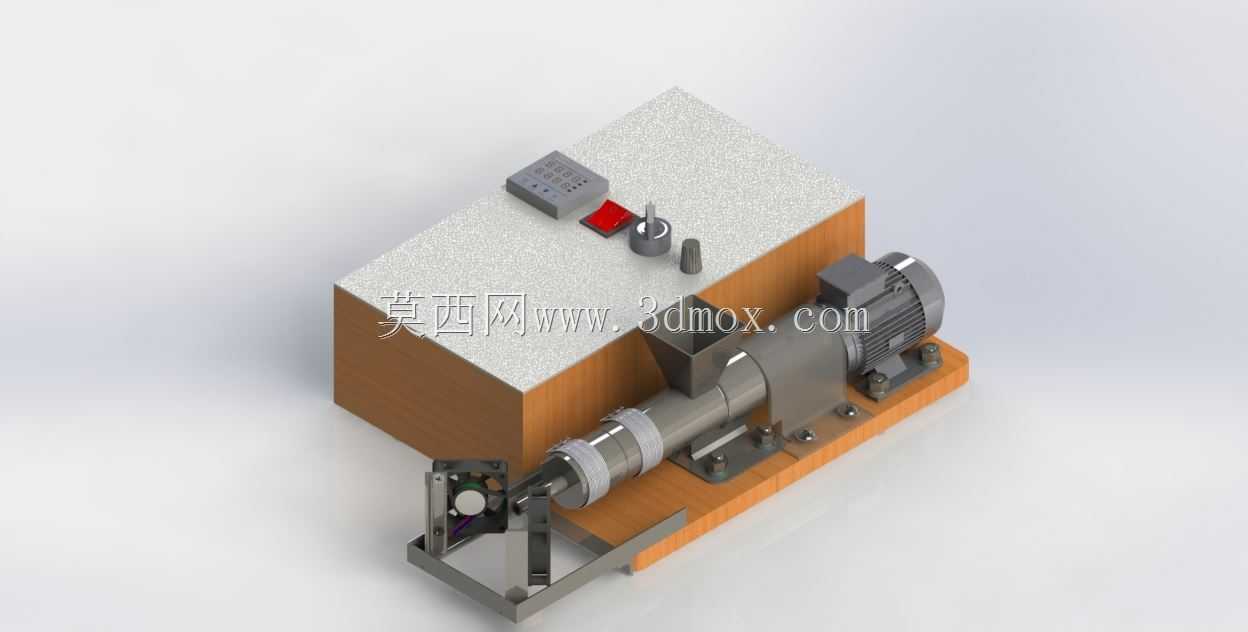

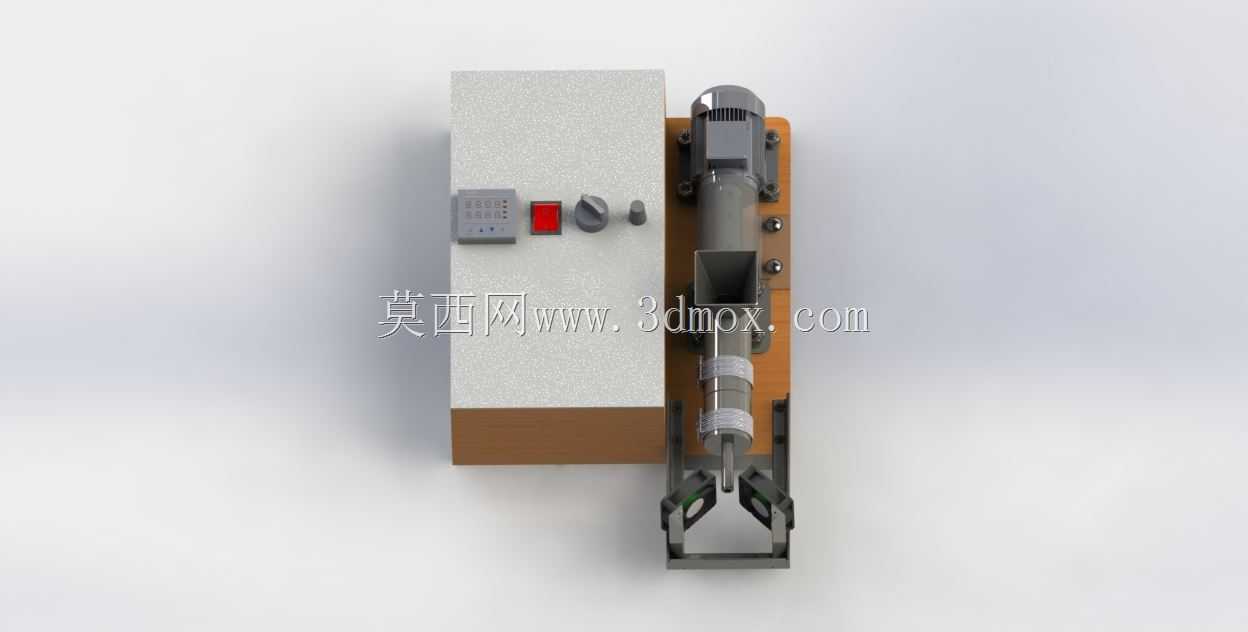

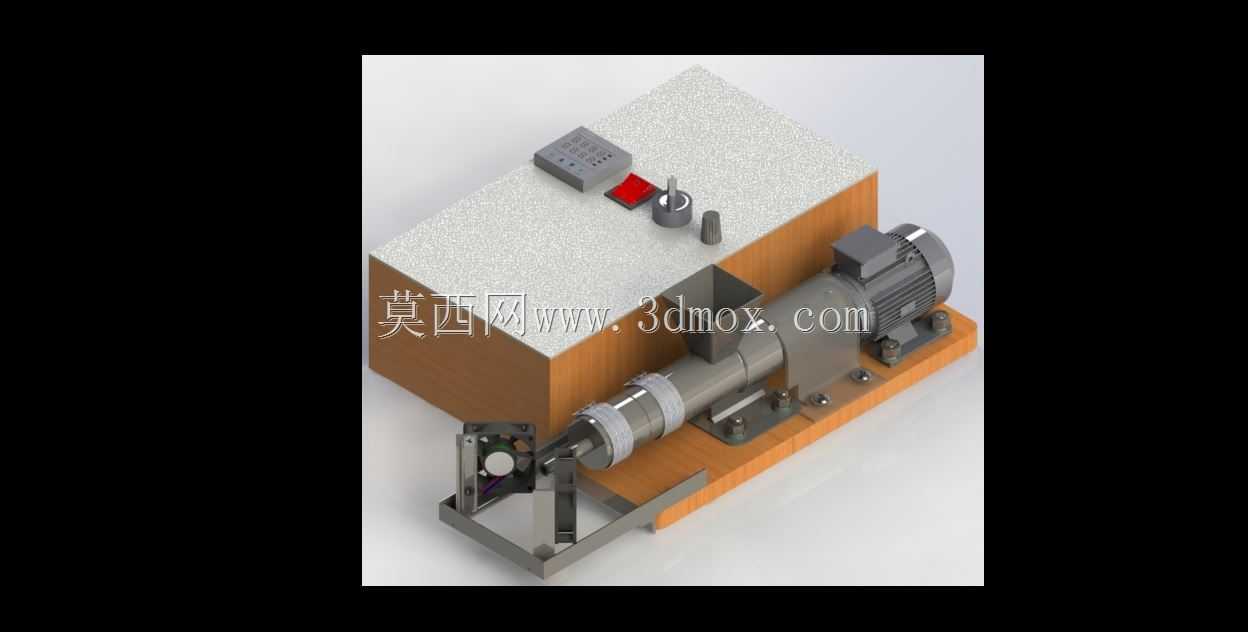

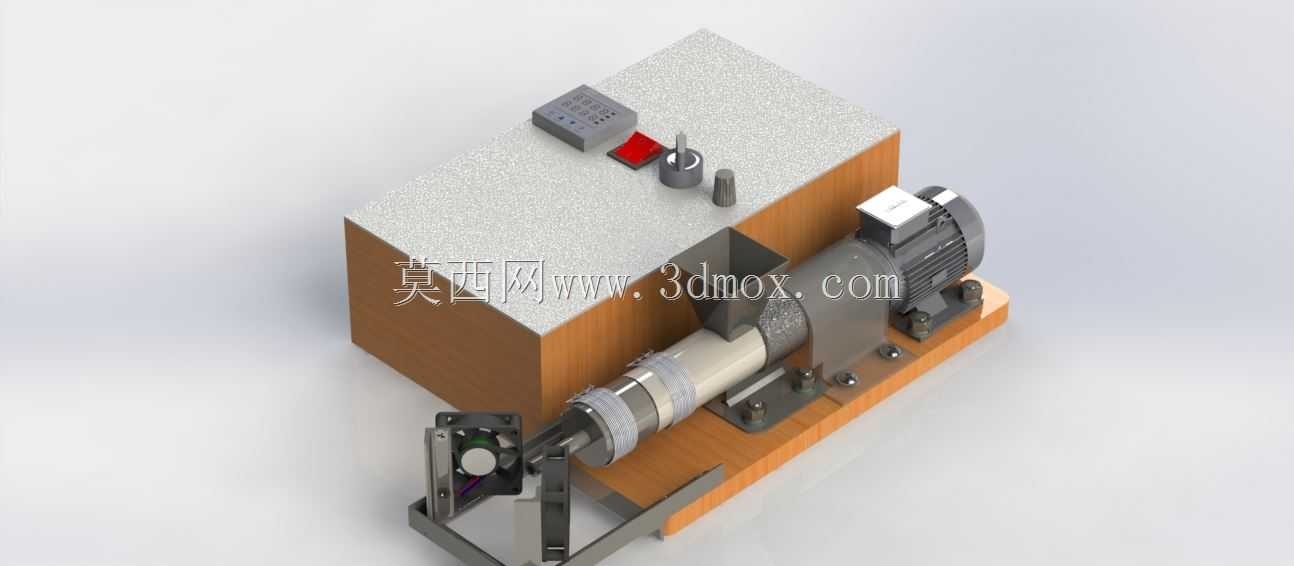

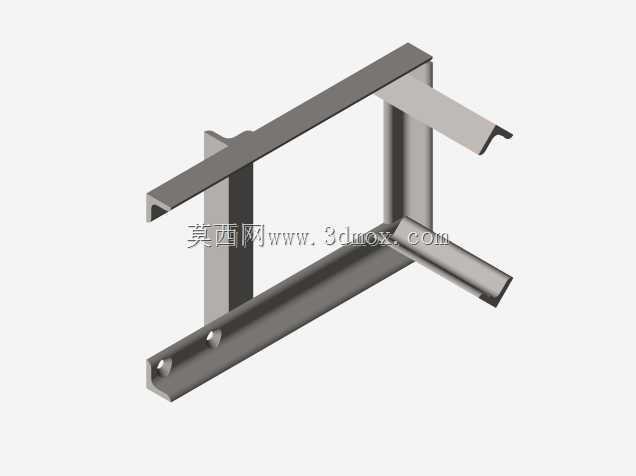

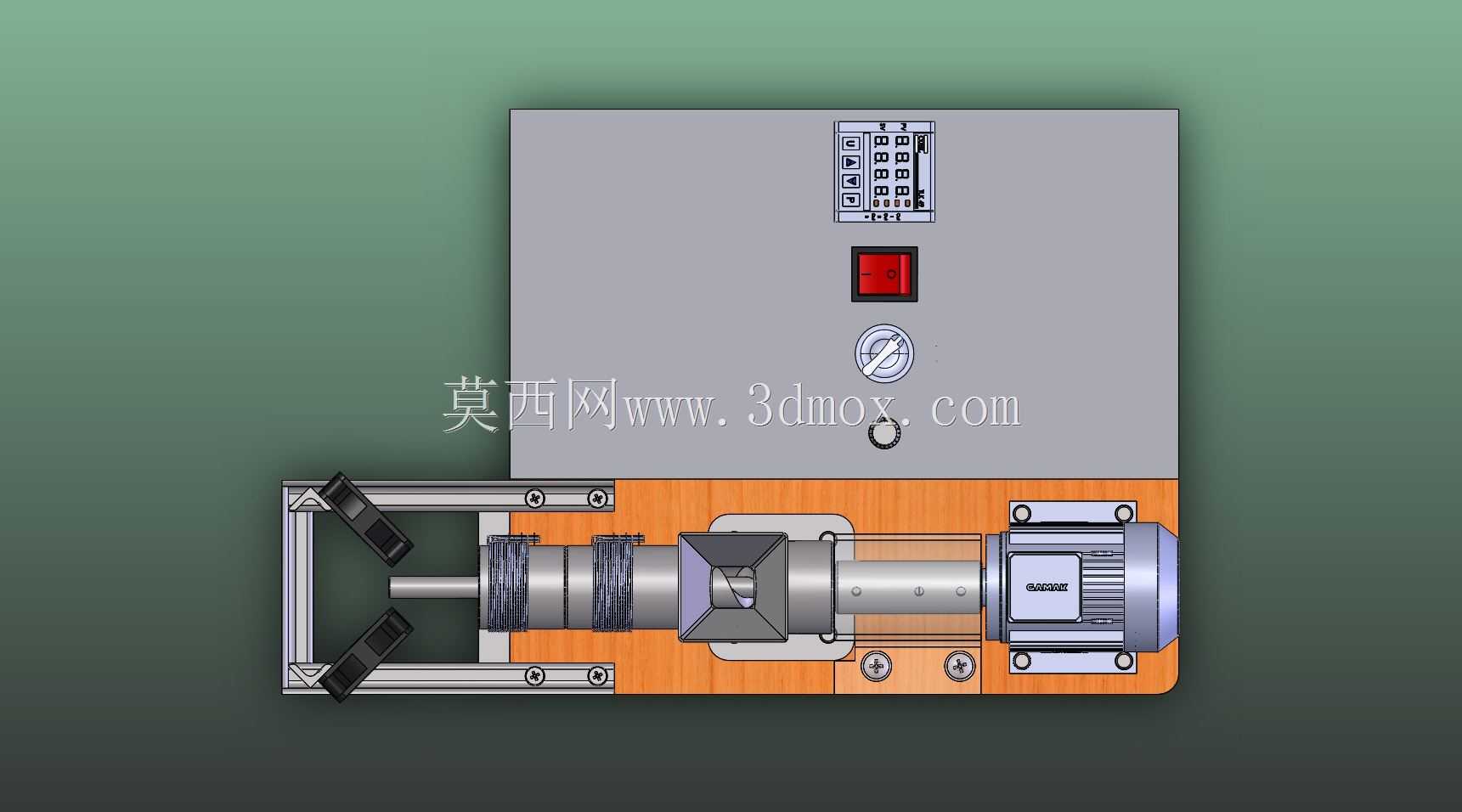

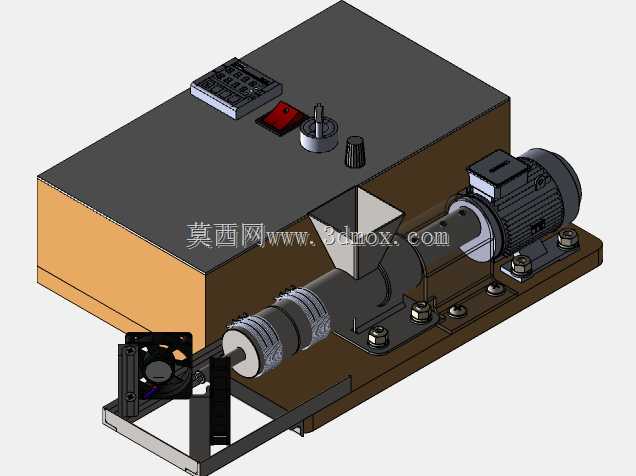

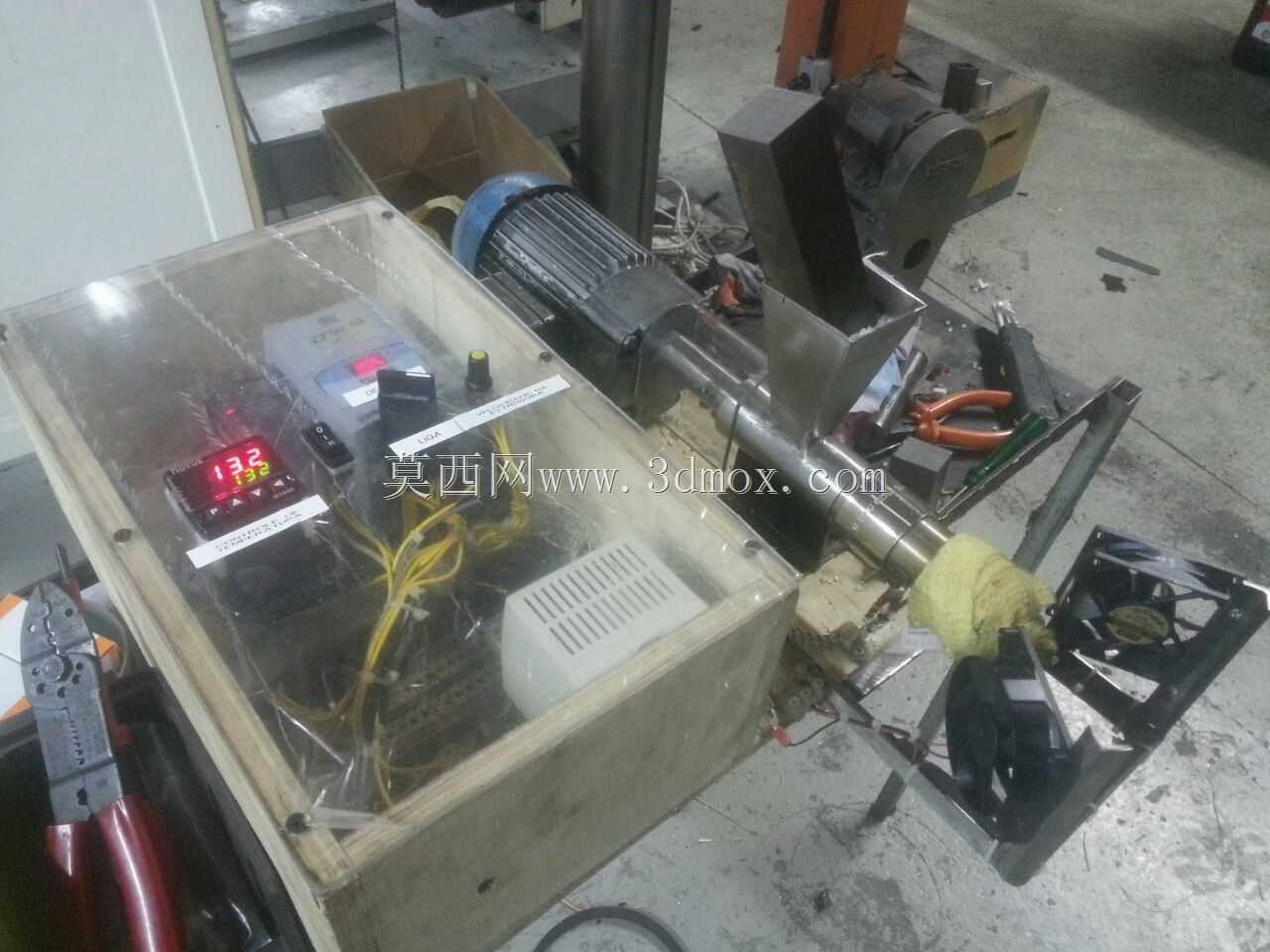

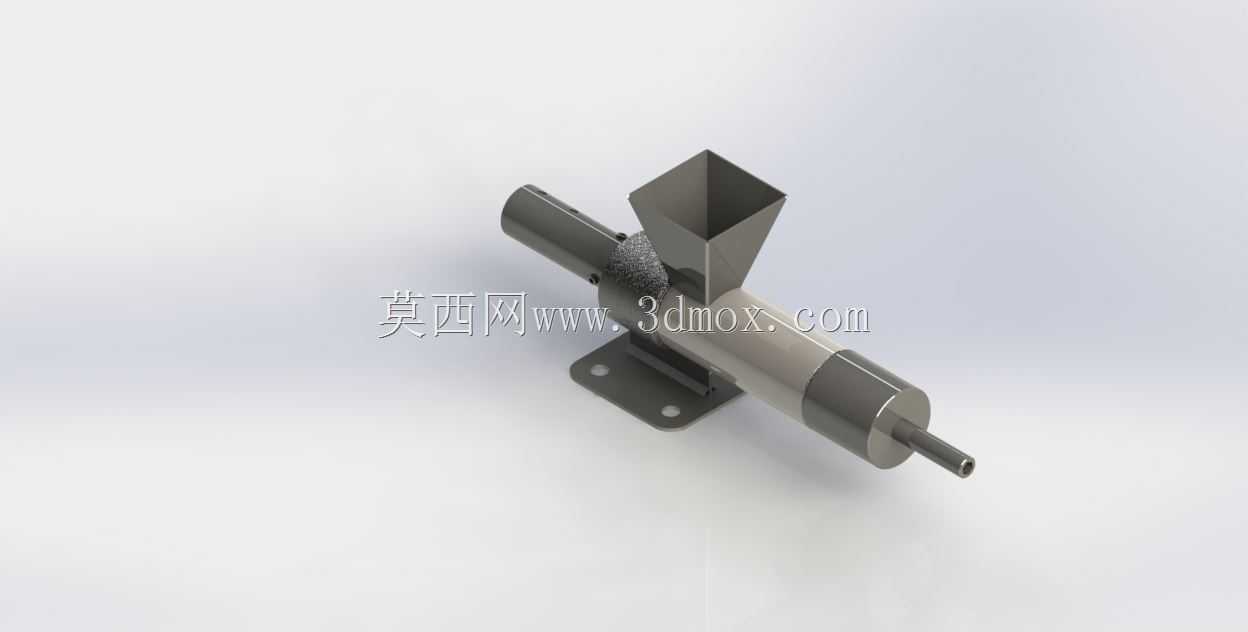

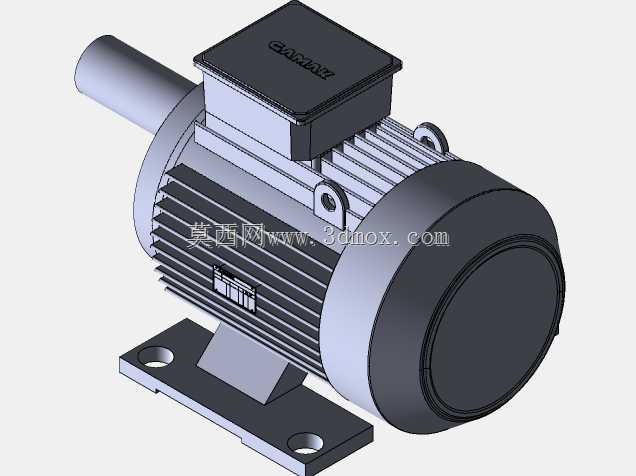

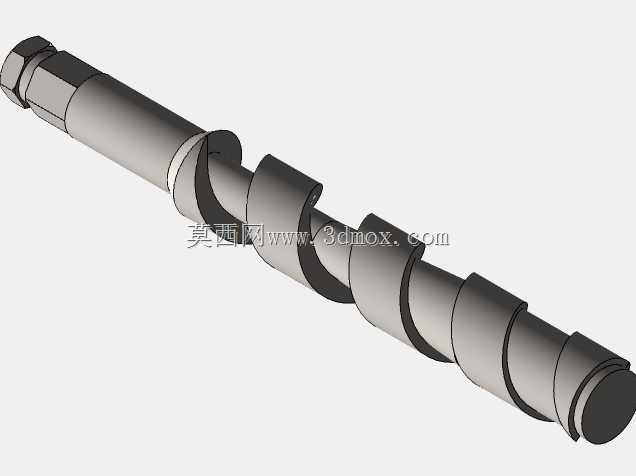

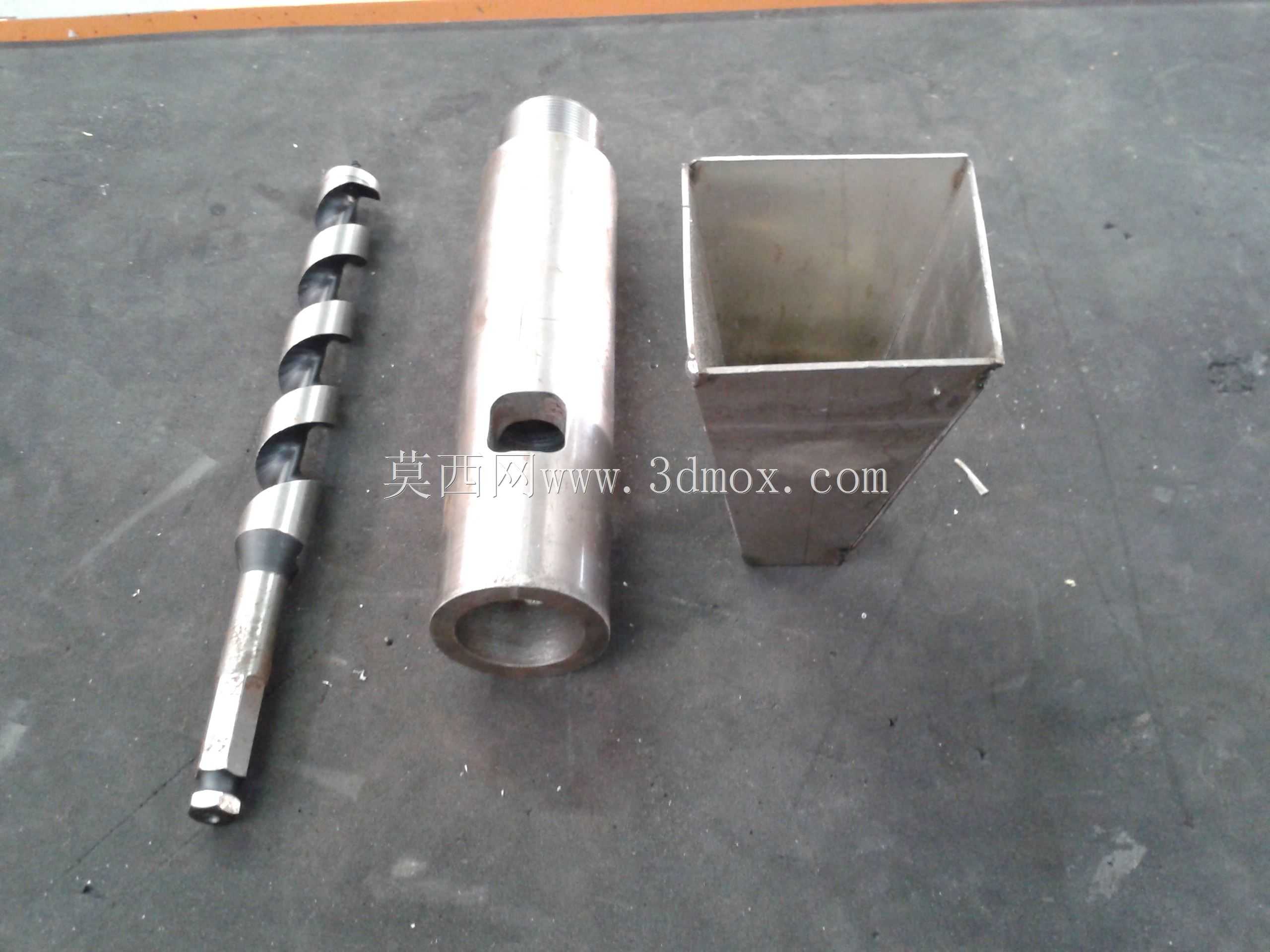

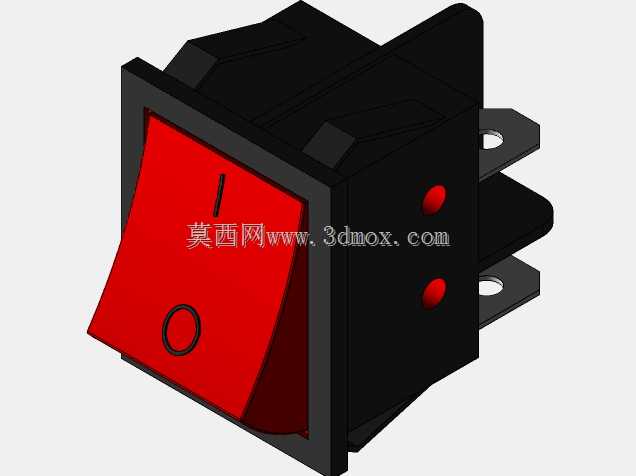

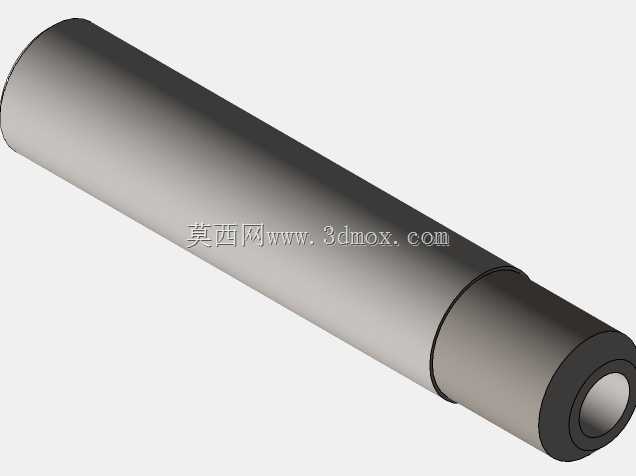

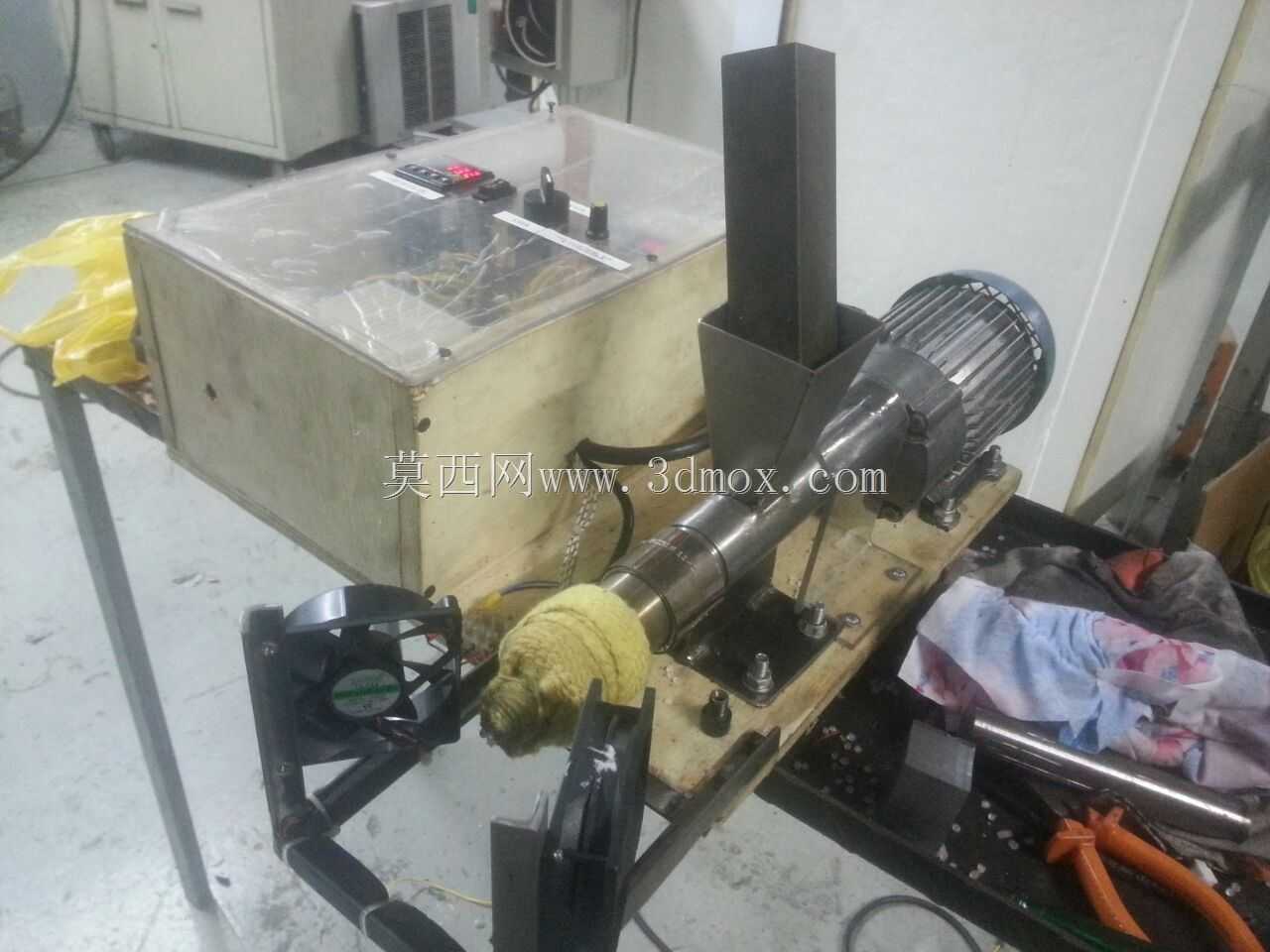

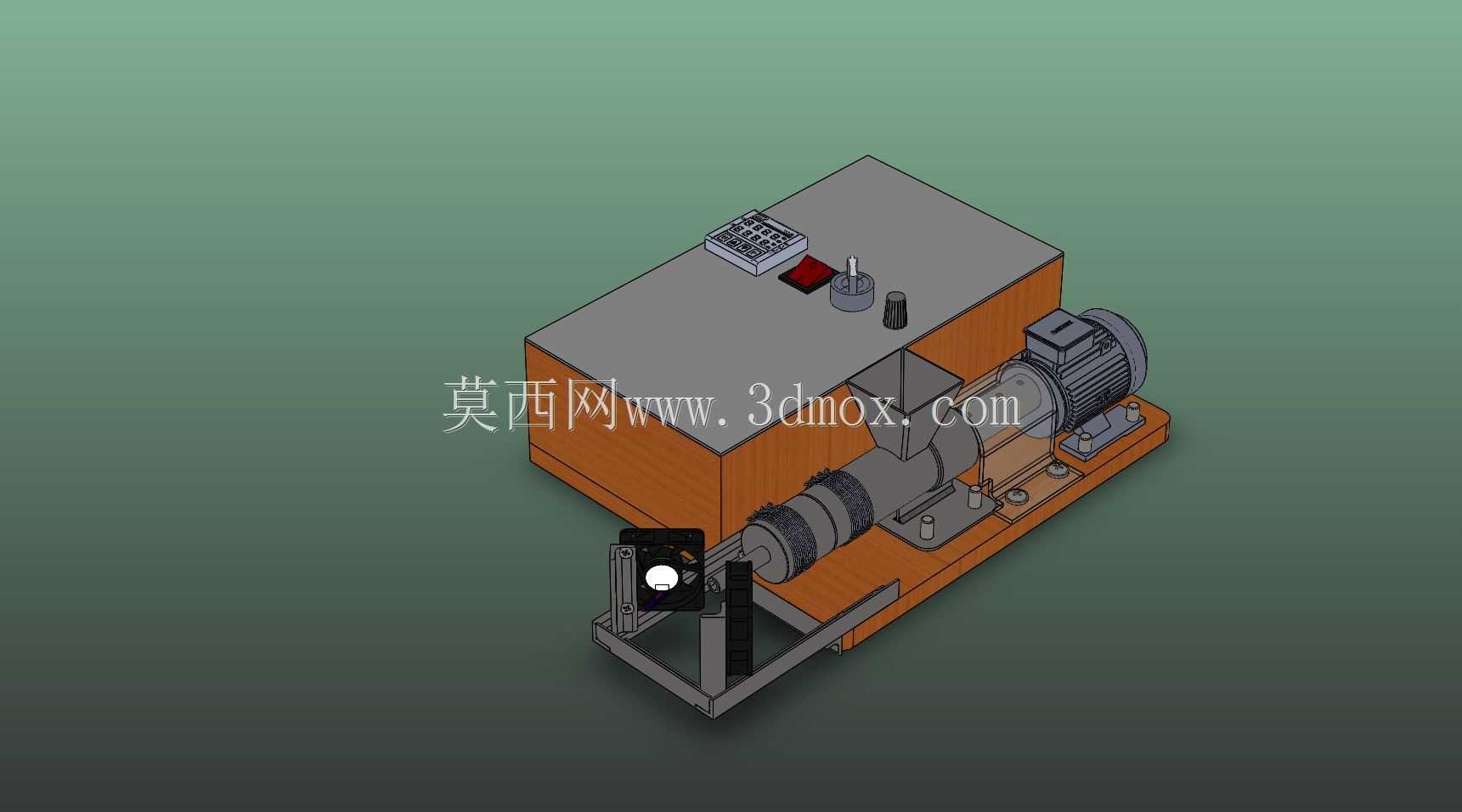

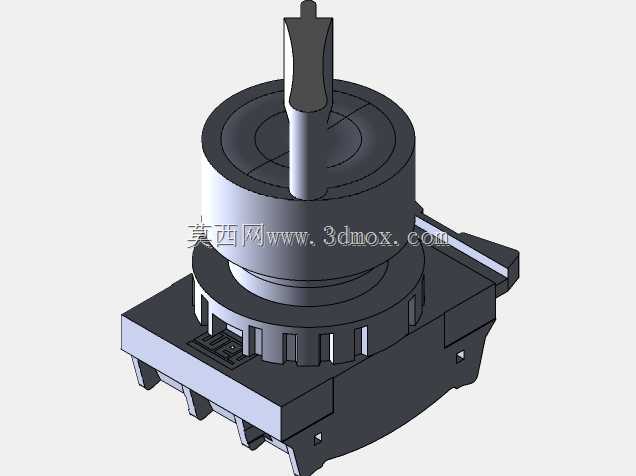

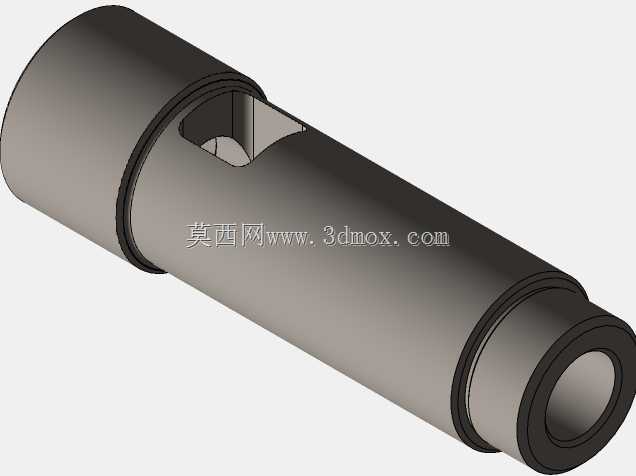

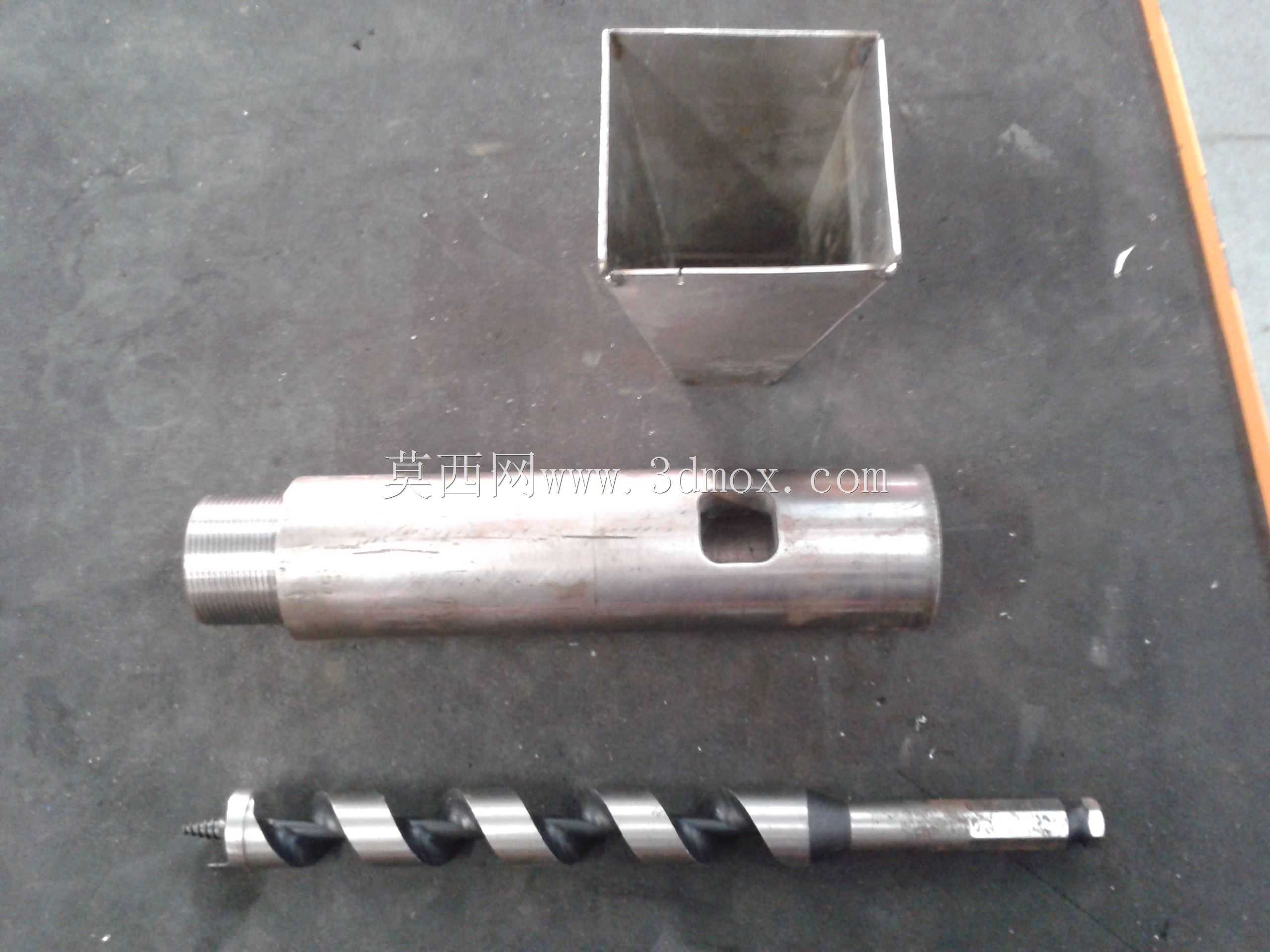

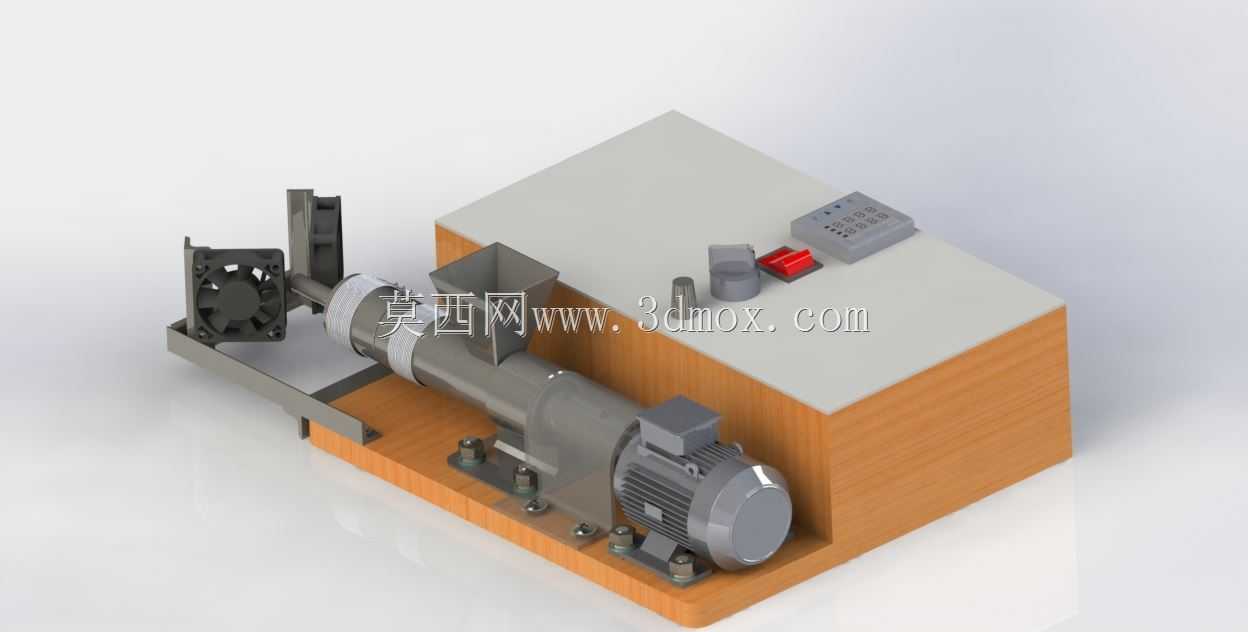

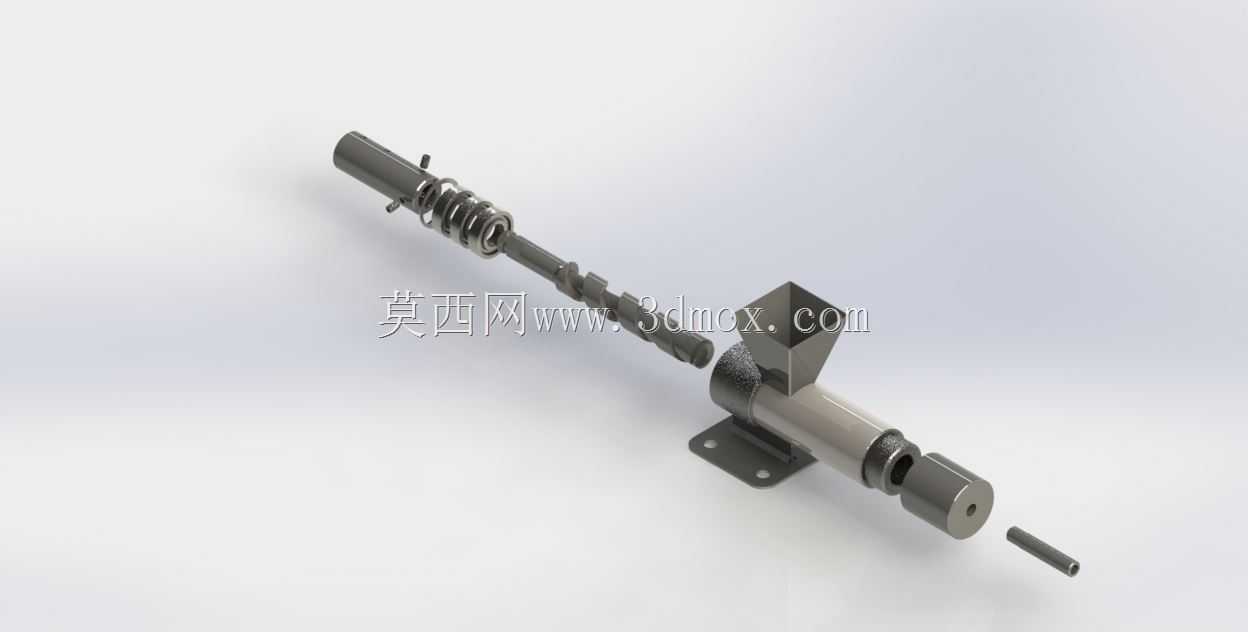

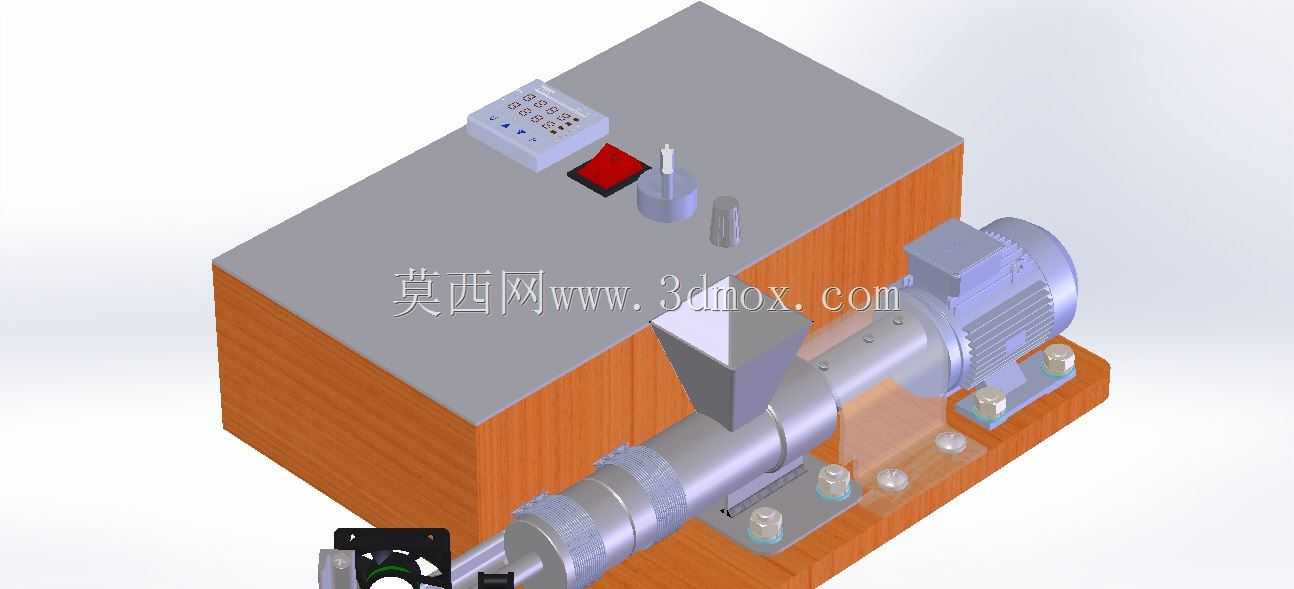

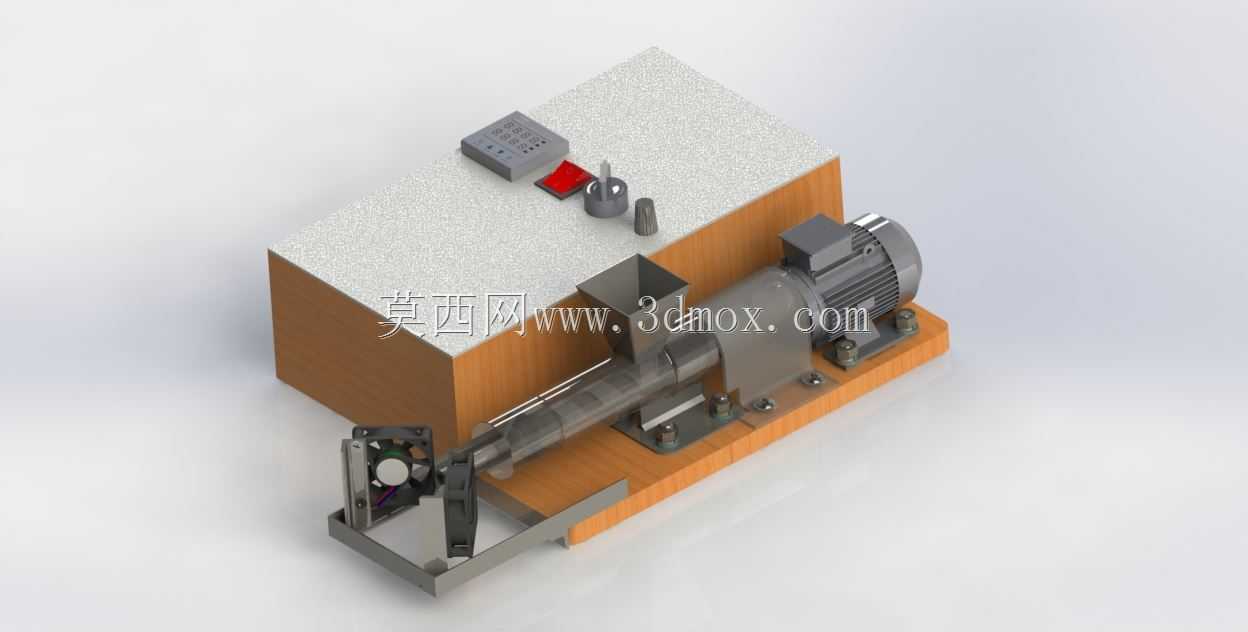

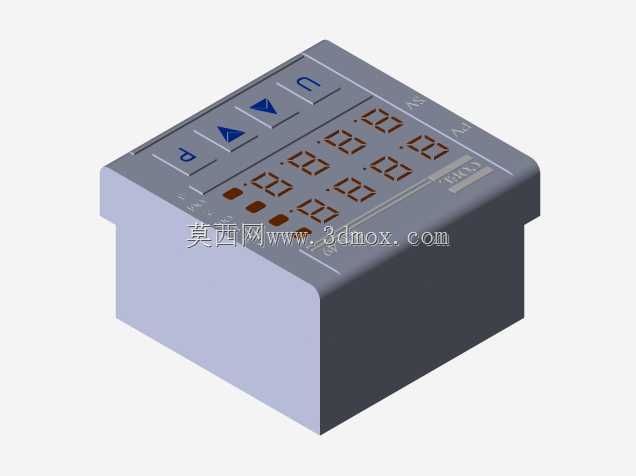

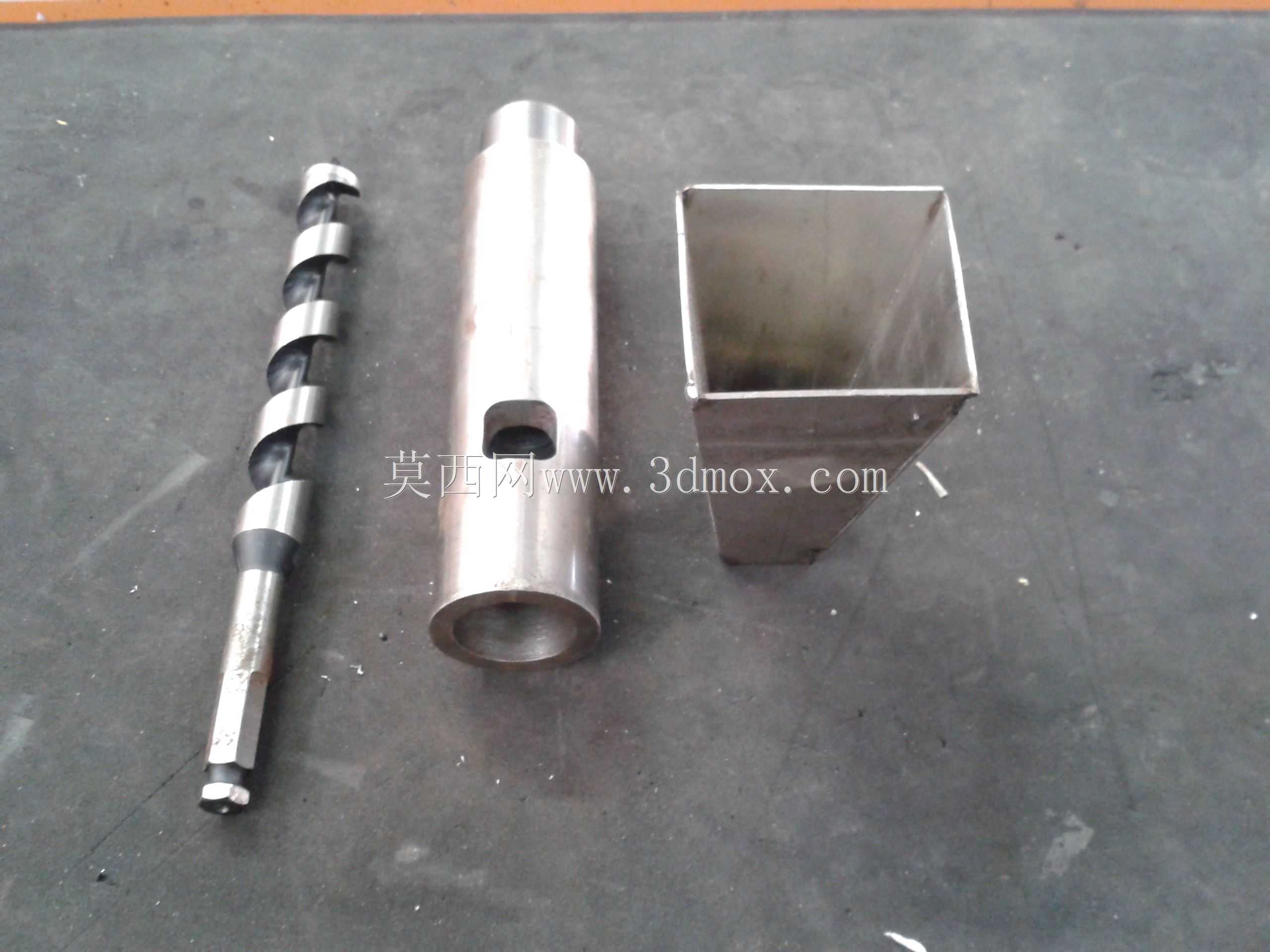

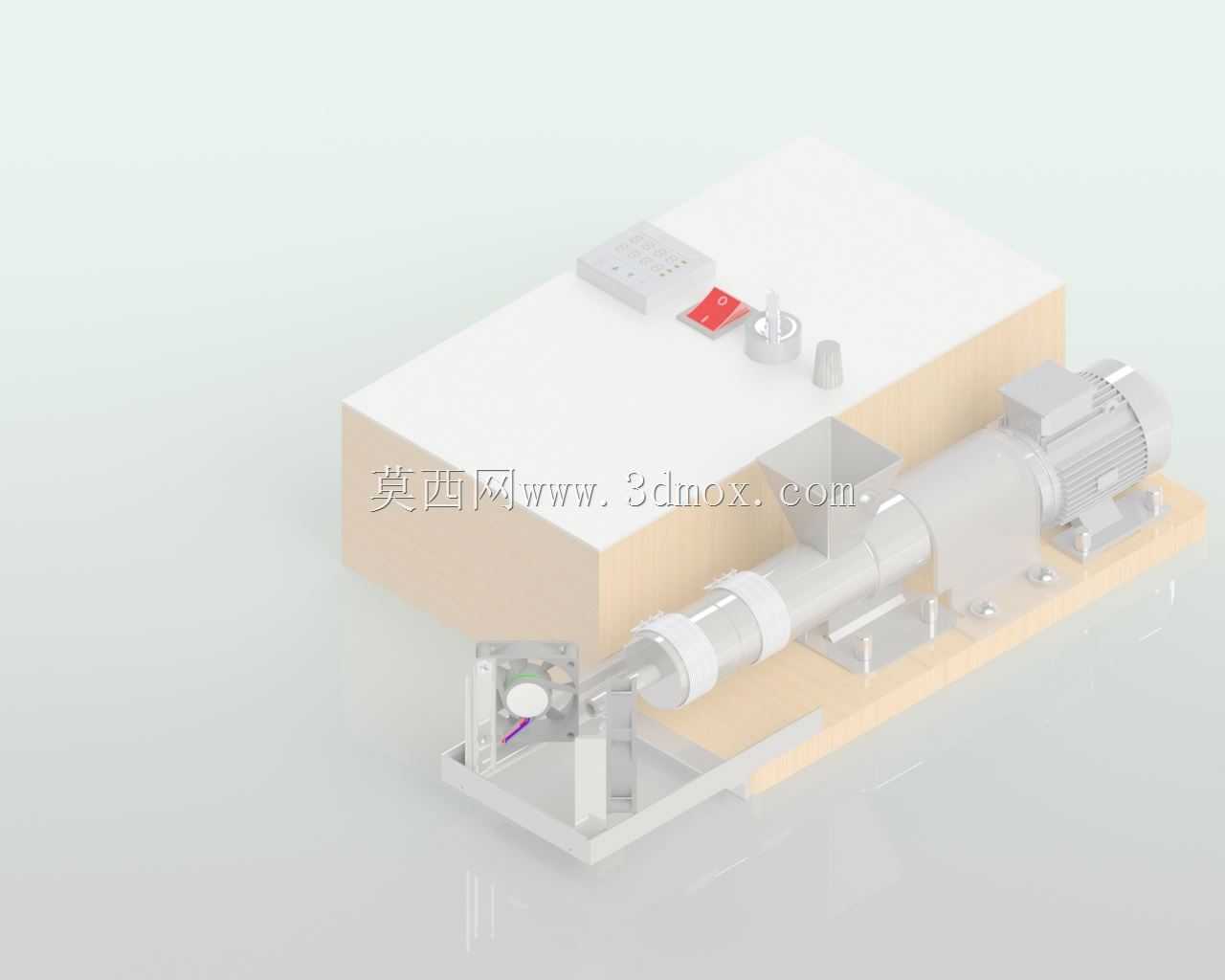

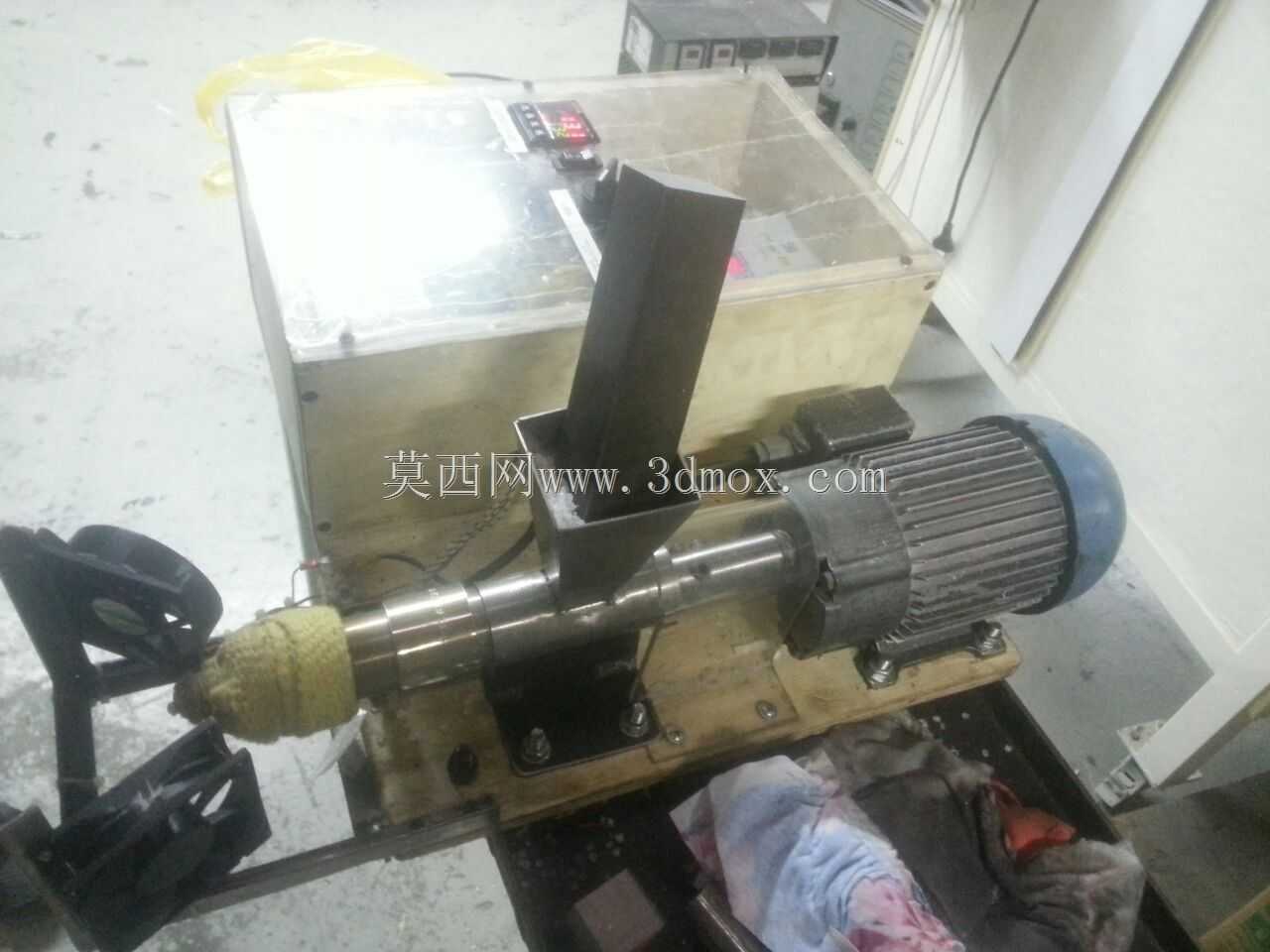

该装置面向实验室小批量微细纤维制备场景设计，主要用于高分子材料熔融纺丝的小试环节，可适配教学演示、材料配方验证、工艺参数摸索等轻量化使用需求，区别于工业量产级大型纺丝设备，整体结构紧凑占地空间小，无需复杂的配套厂房设施即可完成基础的纤维挤出成型作业，适合高校材料实验室、小型新材料研发团队使用，能够在低原料投入的前提下完成连续长丝的挤出制备，帮助研发人员快速验证材料的可纺性，摸索不同温度、转速参数下的纤维成型质量。设备整体采用卧式布局，核心功能单元沿水平轴向依次排布，从左至右分别为纤维导出定位机构、挤出塑化组件、动力传动单元与驱动电机，上部集成独立电控安装面板，所有功能模块均固定在一体化安装基板上，整体安装边界规整，可直接放置在标准实验工作台面上使用，无需额外搭建安装机架。左侧的纤维导出机构采用双V型定位夹座搭配线性导轨的结构，能够对挤出后的初生纤维进行导向定位，避免纤维在牵引过程中出现偏移晃动，夹座位置可沿导轨横向调整，适配不同挤出速率下的纤维导出角度需求。中部的挤出塑化组件为设备核心功能段，内部设计有分段式塑化腔室，可完成原料的熔融、混炼、稳压挤出过程，外部搭配加热保温结构保证腔室内温度均匀稳定，进料口设置在塑化段上部，可适配颗粒状高分子原料的连续喂入。动力传动单元采用直连式传动结构，驱动电机输出端通过联轴器与挤出螺杆直接连接，减少传动环节的动力损耗，电机选用标准卧式安装型号，通过螺栓直接固定在安装基板上，拆装维护便捷。上部电控面板集成了温度控制模块、电源开关、运行状态指示灯与调节旋钮，可直接完成设备的温度设定、电机转速调节、运行状态监控等操作，无需额外搭配独立电控柜，进一步压缩了设备的整体占用空间。设计过程中优先考虑了实验场景的使用便利性，所有易拆装部件均采用快拆式固定结构，方便实验结束后对塑化腔、螺杆等部件进行清理，避免不同配方原料残留造成交叉污染；各功能模块的安装位置预留了足够的操作空间，便于实验过程中对纤维挤出状态进行观察、调整，也方便后续对局部组件进行改装升级，适配不同的实验需求。整体外形尺寸控制在小型实验设备的常规范围内，重量适配单人搬移需求，可灵活在不同实验工位之间转移使用。
